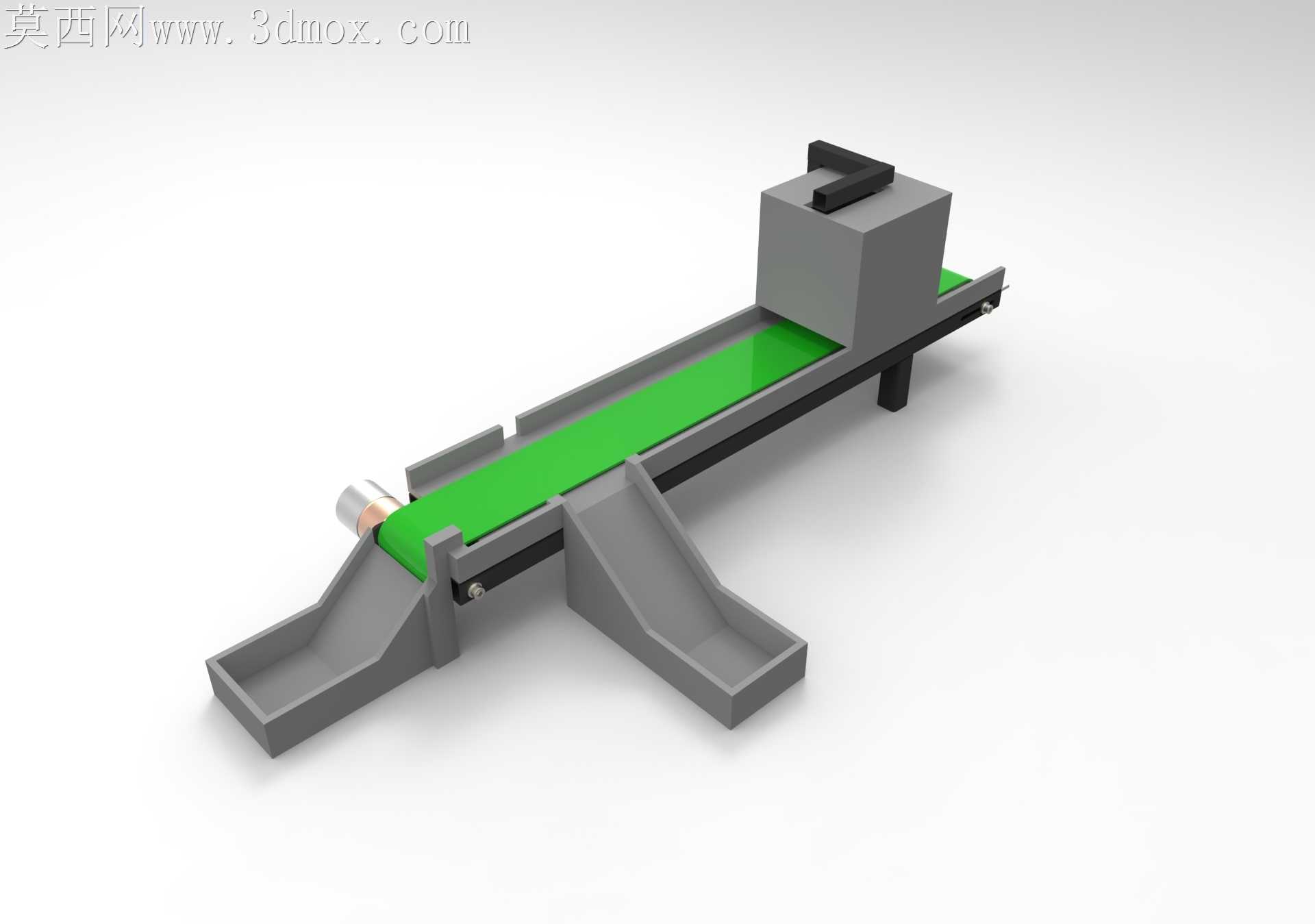

小型带挡边PVC皮带输送装置结构设计

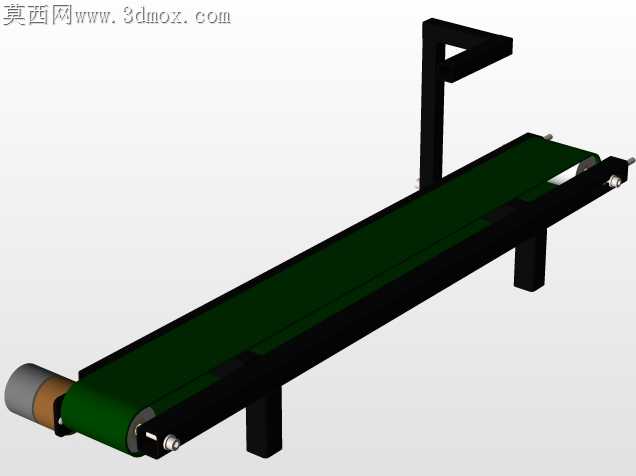

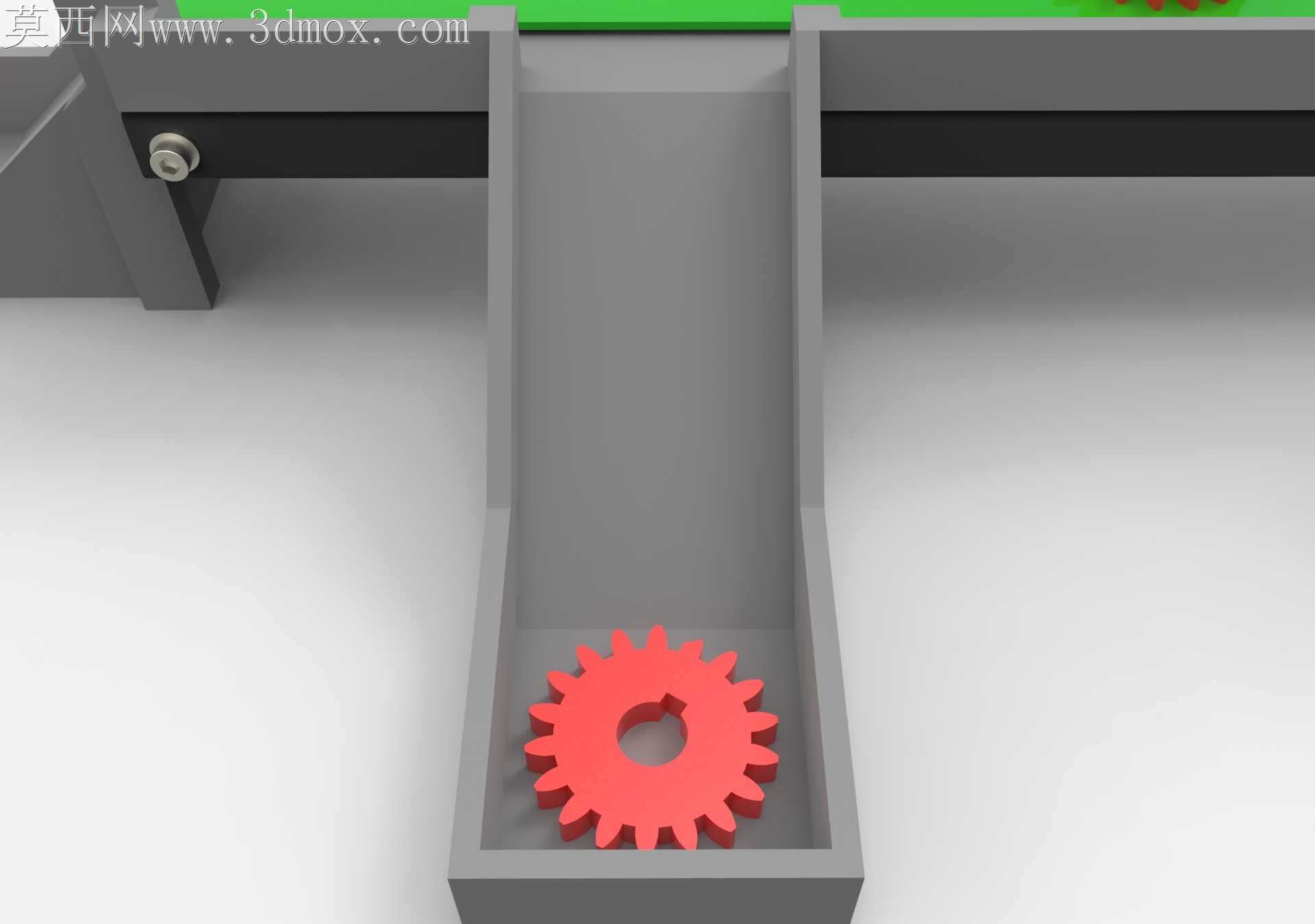

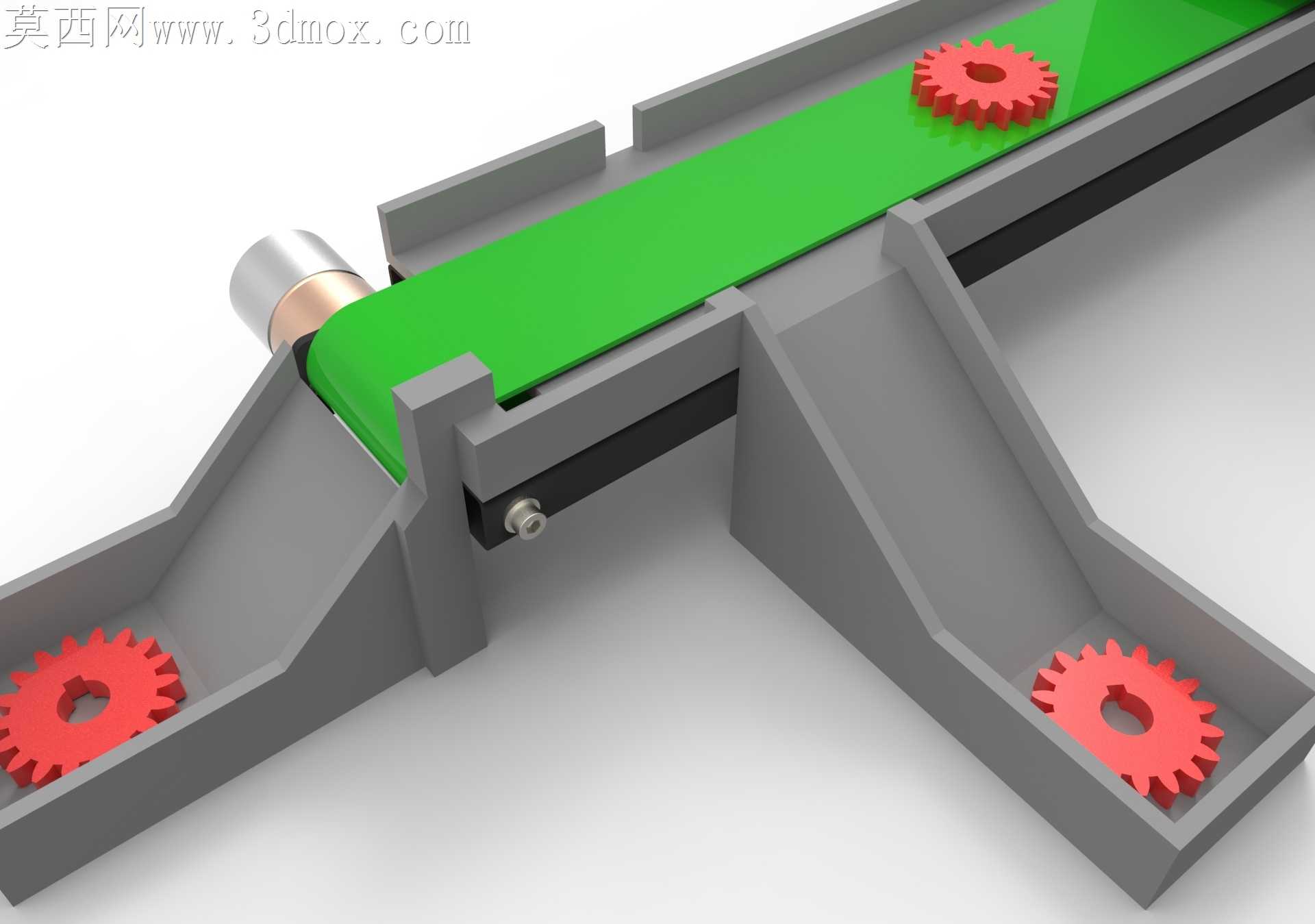

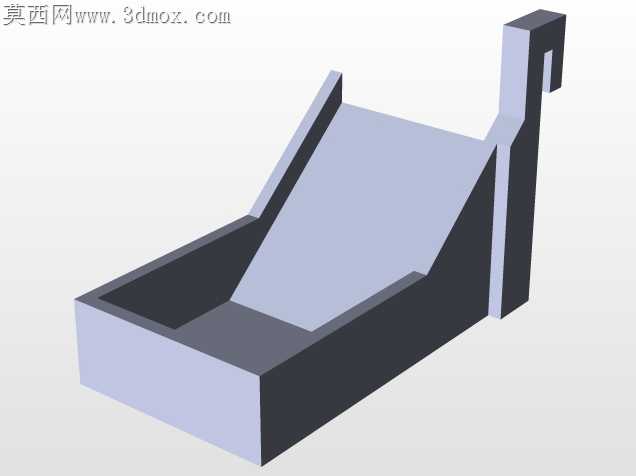

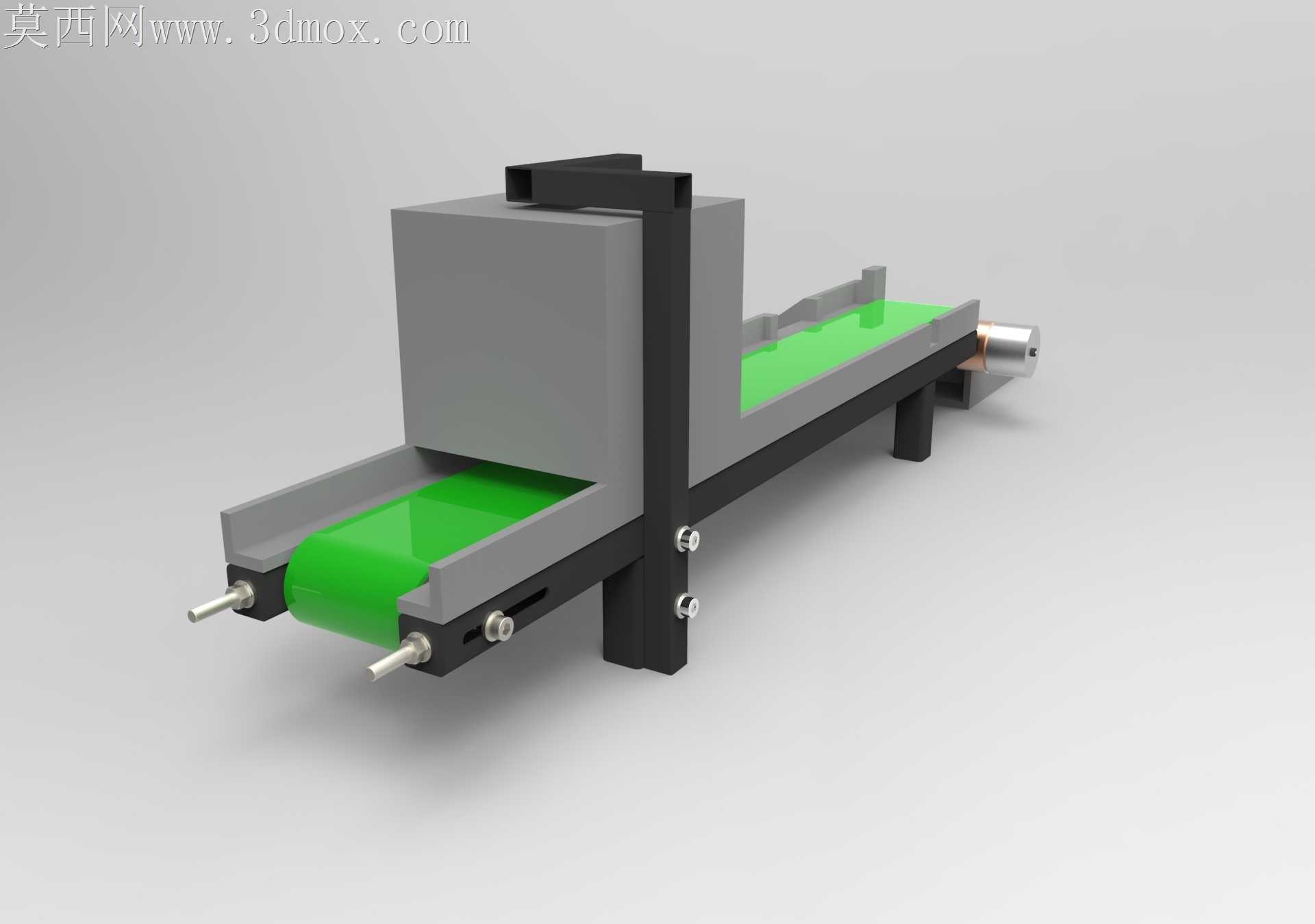

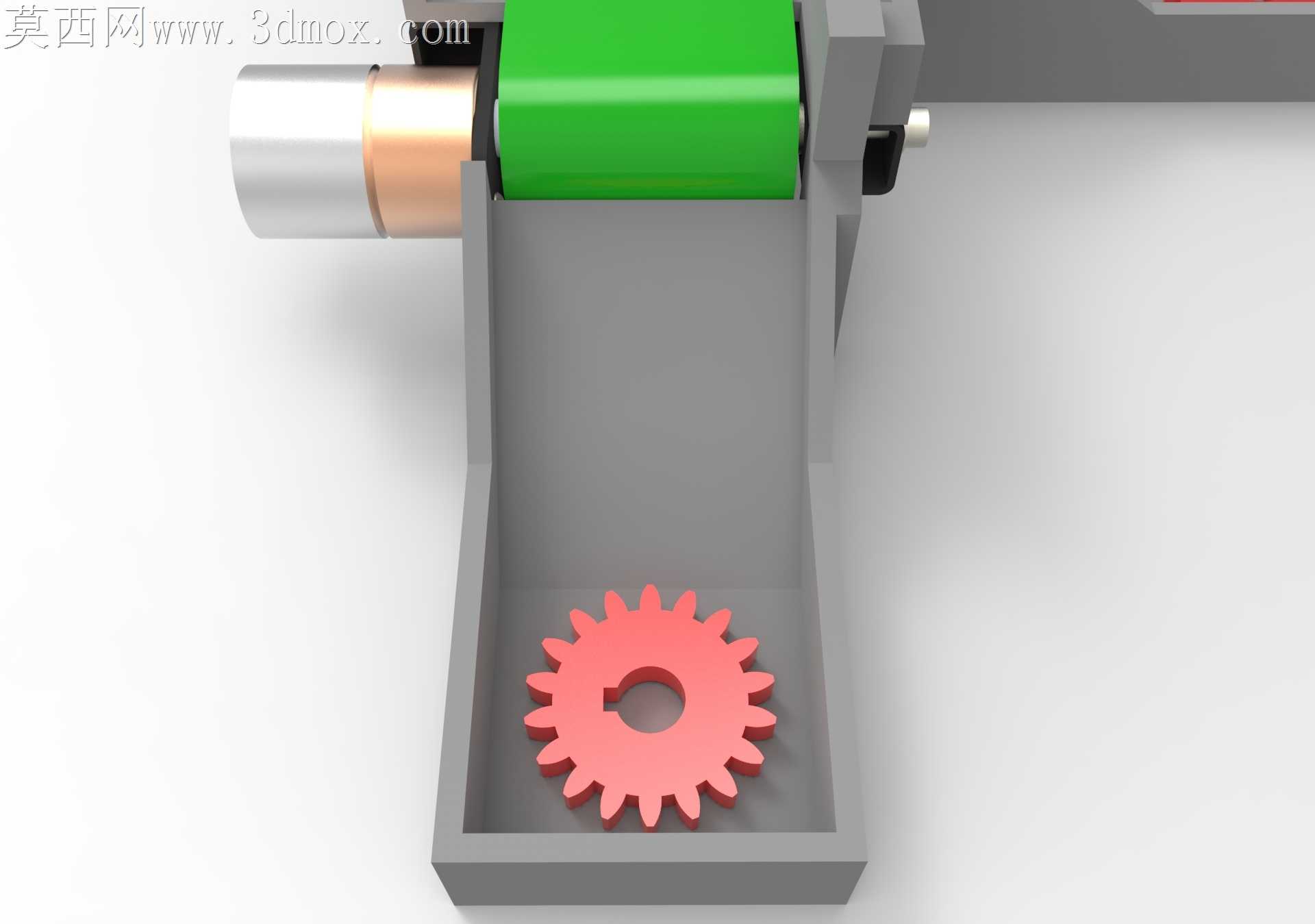

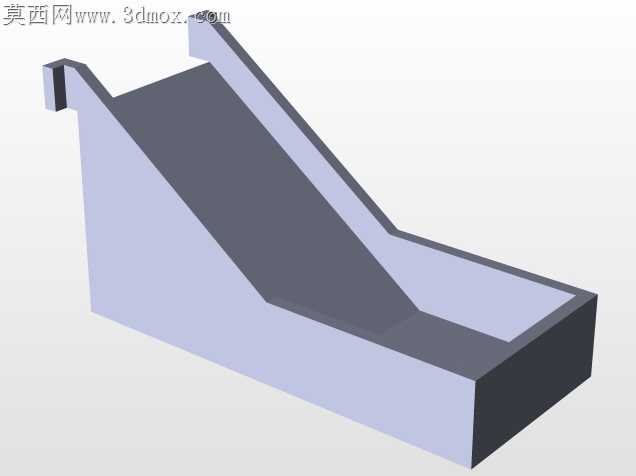

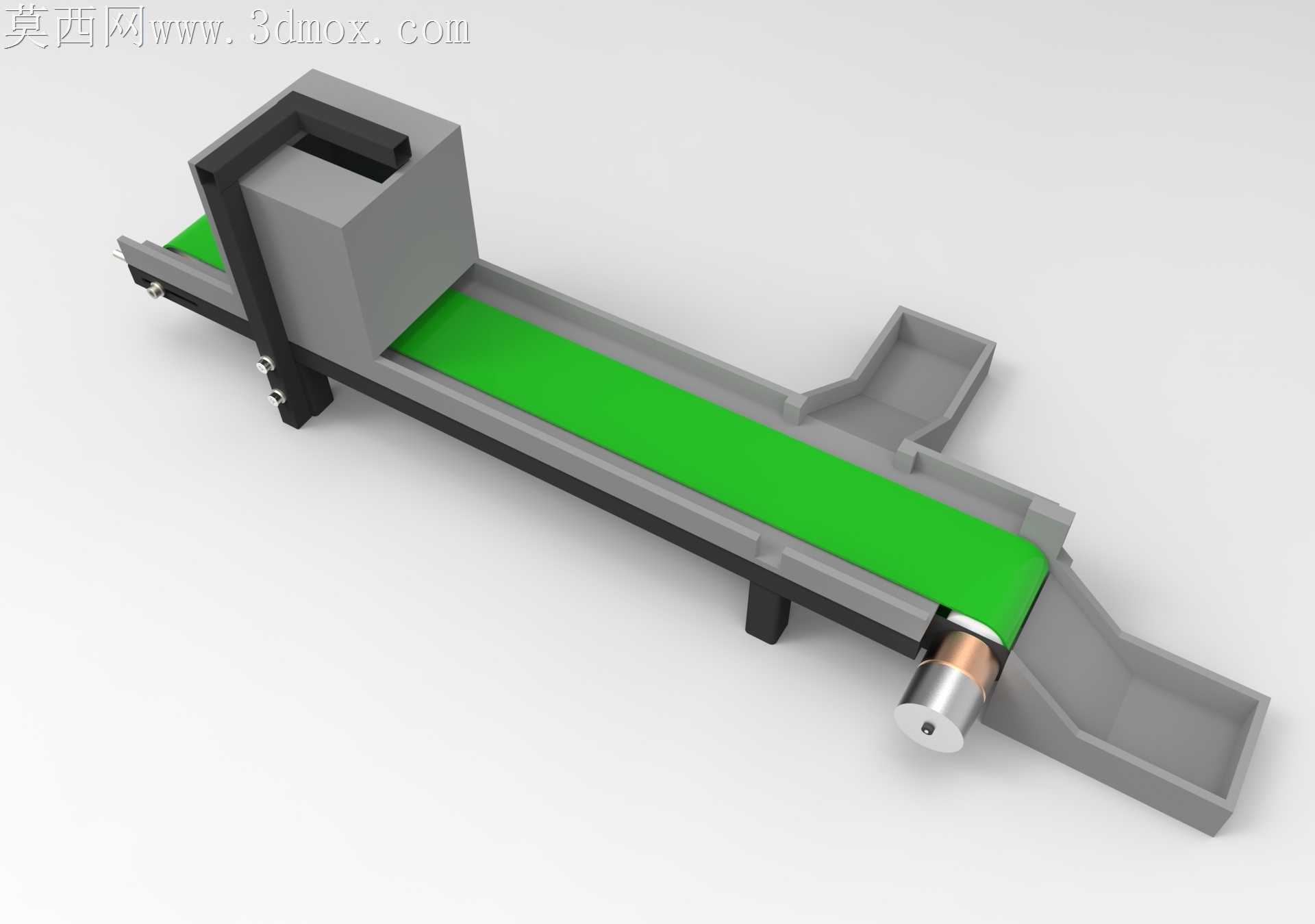

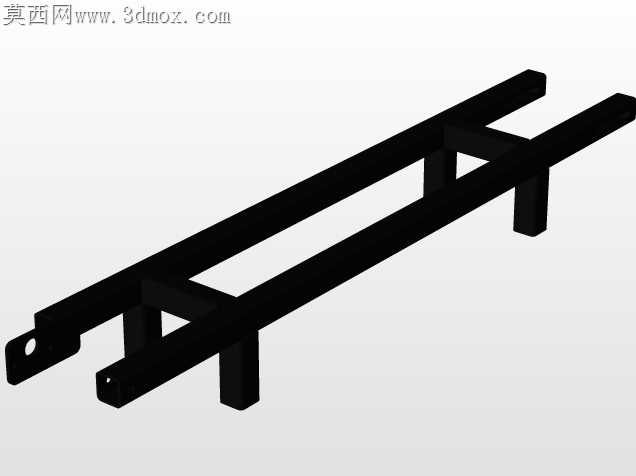

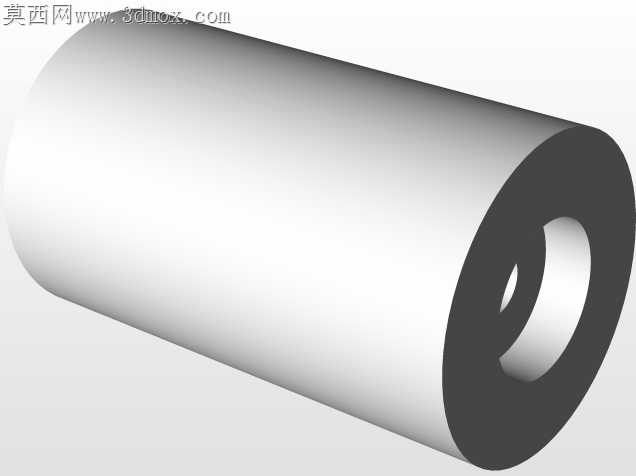

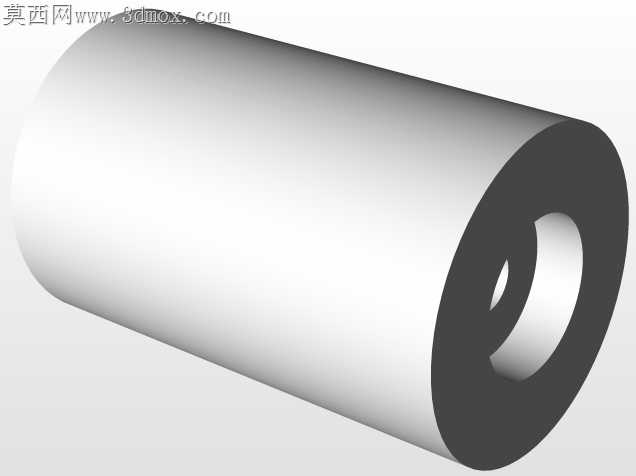

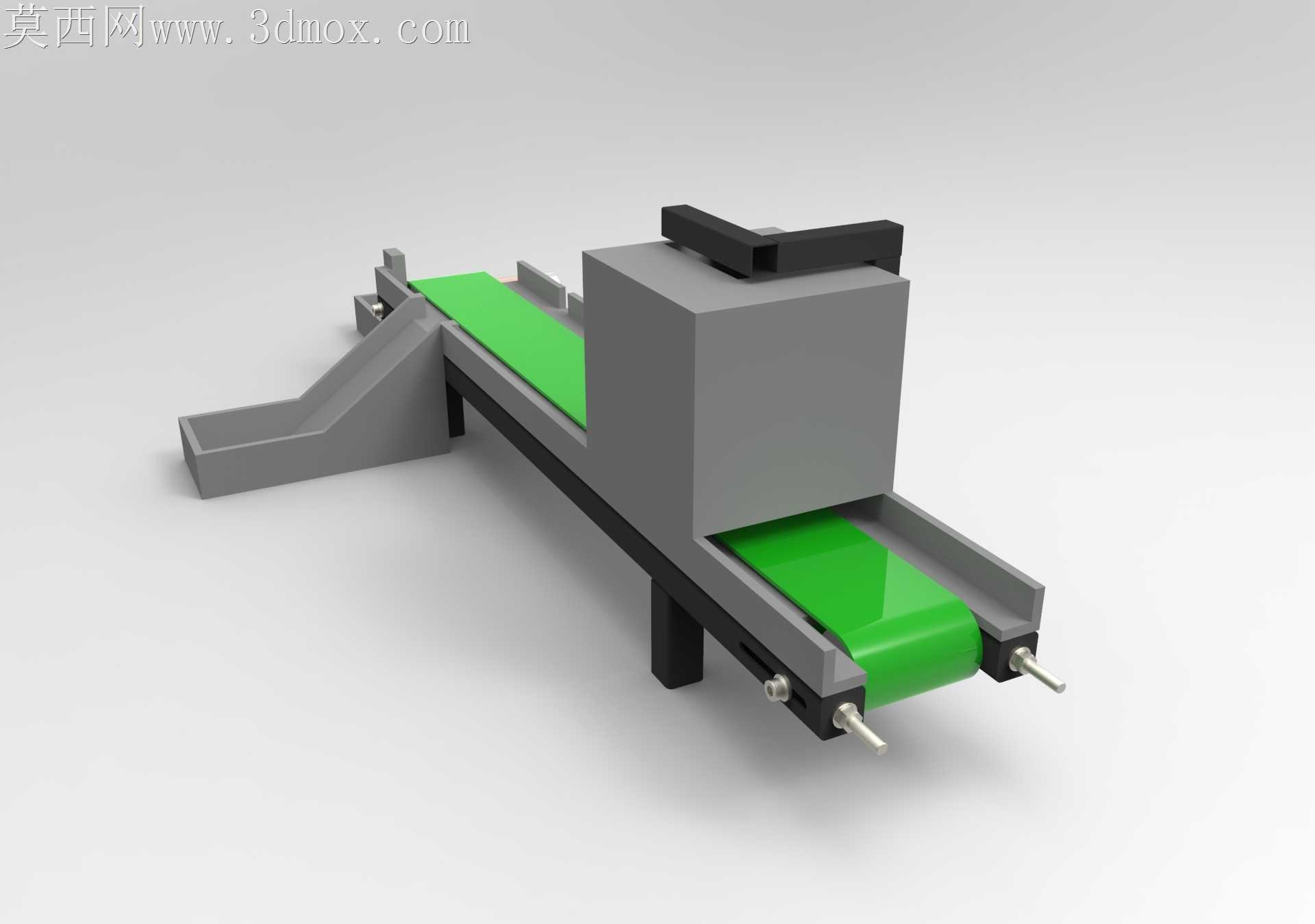

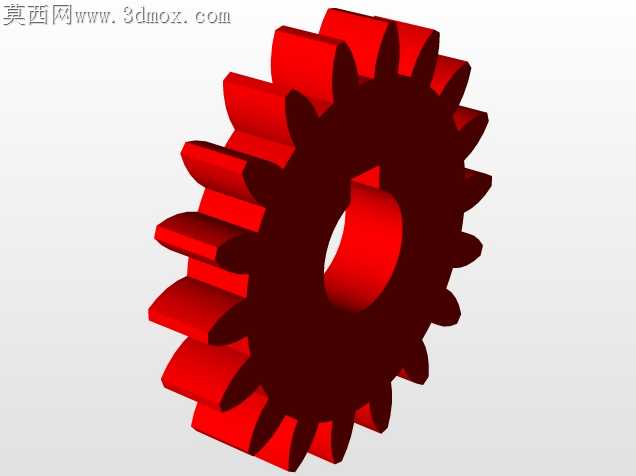

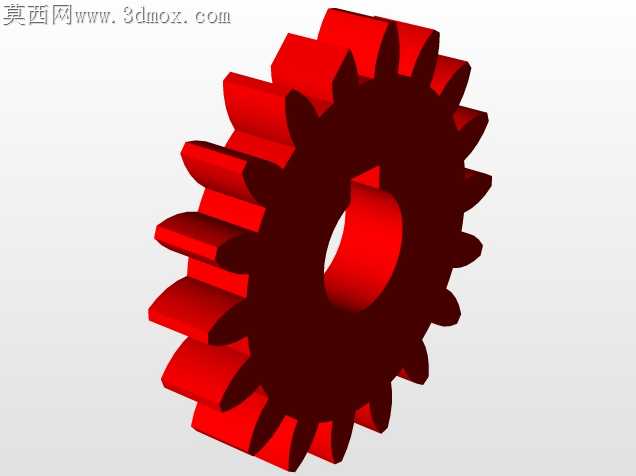

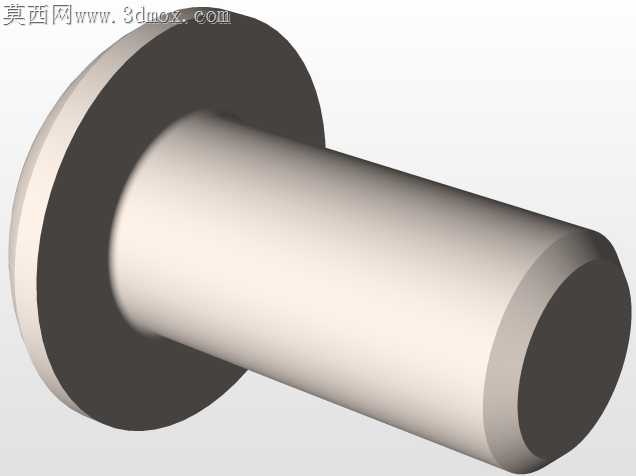

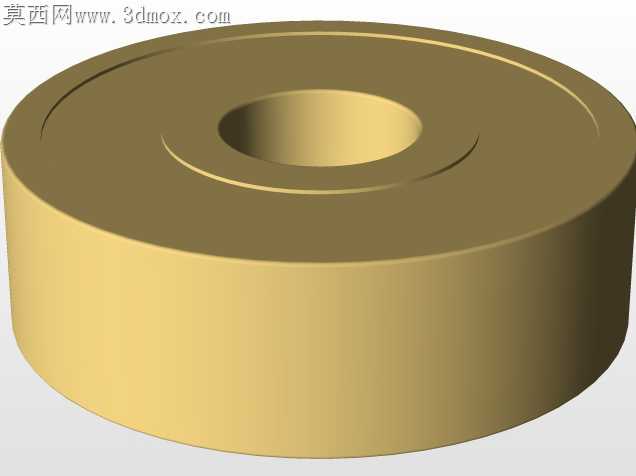

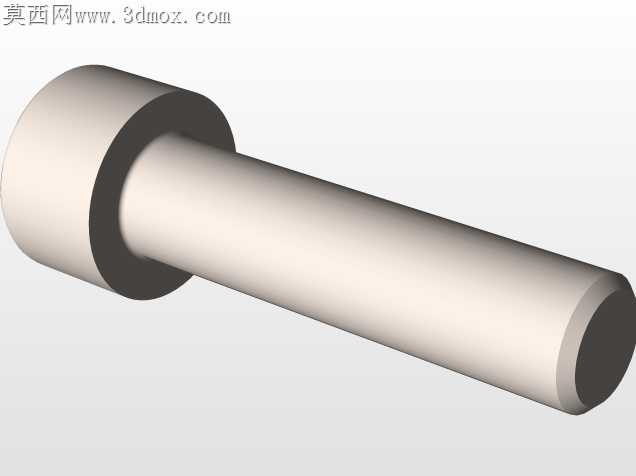

小型PVC皮带输送设备在轻载零散物料转运场景里，最容易被忽略的是端部落料的撒料问题，很多简易设计直接把皮带端头悬空，物料滑落时会顺着皮带和机架的缝隙卡入辊筒轴承位，运行不到百小时就会出现辊筒卡滞、皮带跑偏磨边的故障。这款设计在出料端做了一体化的斜向导料槽，导料槽和机架侧板是连续的折弯结构，没有额外拼接的缝隙，皮带端头和导料槽的搭接间隙控制在1.5mm以内，刚好能让PVC皮带的边缘不蹭到导料槽壁，又不会让直径3mm以上的颗粒物料卡入间隙。机架的支腿没有采用通长的整根铝型材，而是在皮带张紧辊的对应位置做了断开式的支撑座，张紧螺栓藏在支撑座的内侧，不会突出到机架外侧刮蹭操作人员的衣物，张紧行程预留了25mm，足够抵消PVC皮带初期拉伸的伸长量，不用频繁拆开机架调整张紧度。驱动端的辊筒做了腰鼓形的微凸处理，凸度只有0.8mm，不会因为凸度过大导致皮带中部过度弯折产生折痕，又能在皮带出现轻微跑偏时自动回中，省去了侧边加装纠偏挡轮的成本。进料端的挡料立板和皮带表面的间隙控制在2mm，挡料板的下边缘做了向内翻的15度斜角，不会刮伤皮带表面的PVC防滑层，又能挡住进料时飞溅的零散物料。机架上的所有外露棱边都做了R2的圆角处理，没有尖锐的冲切毛边，组装时不用额外做打磨去毛刺工序，适配小批量钣金加工的生产节奏，不用投入专用的去毛刺设备就能达到装配的安全要求。皮带下方的托板采用了分段式的薄钢板，每段托板长度只有200mm，和机架横梁用卡扣式连接，不用打螺丝固定，后期更换磨损的托板时不用拆动皮带和辊筒，单人两分钟就能完成更换。导料槽的末端做了向外翻的小边，能让滑落的物料顺着导料槽准确落入下方的接料容器，不会因为物料下落的静电吸附粘在导料槽外壁。驱动电机的安装座做了长圆孔调节结构，电机和主动辊之间的同步带张紧度可以直接通过安装座的螺栓调整，不用额外加装张紧轮，减少了易损件的数量。整个设备的所有钣金件都采用了1.5mm厚的冷轧板，折弯时的内R统一按板厚的0.5倍设置，折弯后不会出现开裂的问题，焊接位置只在支腿和机架横梁的连接点，焊接量非常小，焊接变形容易控制，焊后不用做大量的校形工作，非常适合小作坊式的加工场景生产，不需要大型的焊接工装就能保证装配精度。
