可配置中心驱动皮带输送设备结构设计

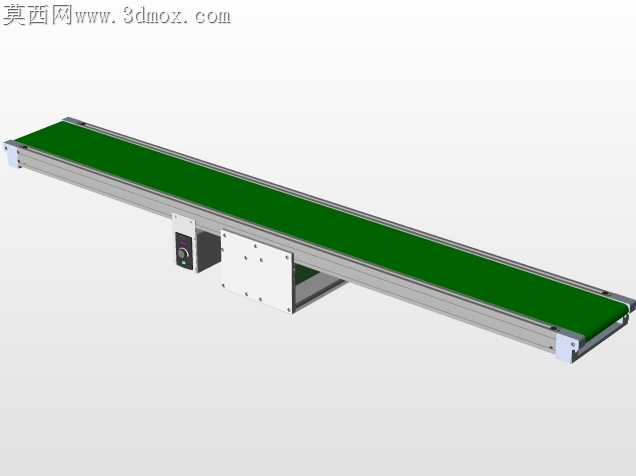

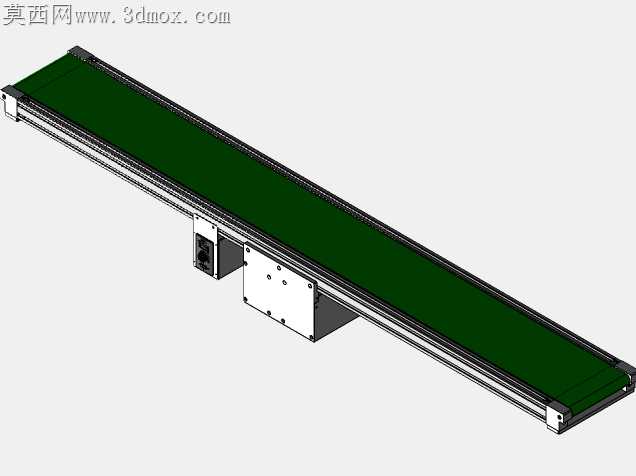

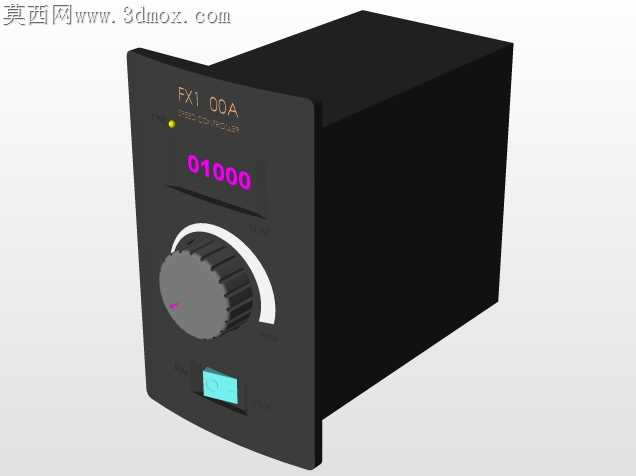

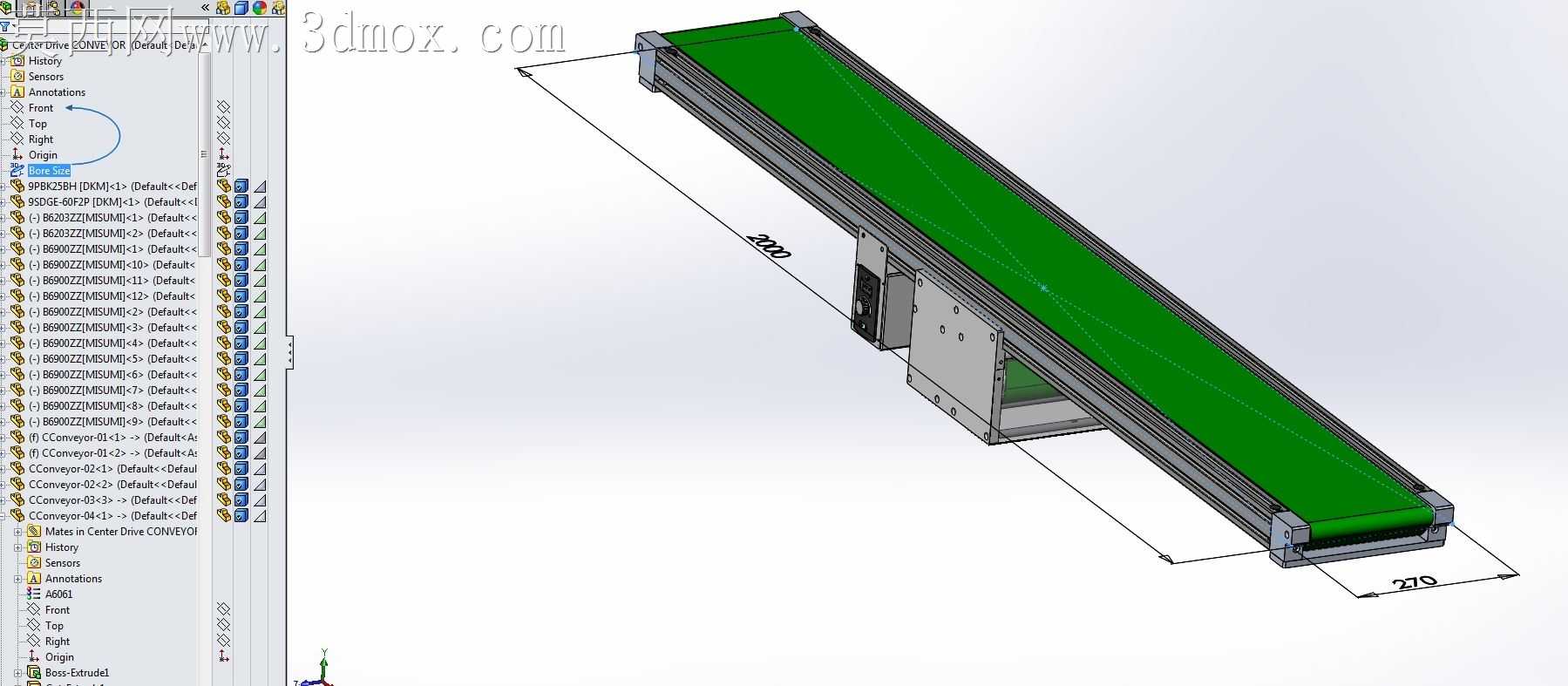

皮带输送设备在车间产线落地时，最常出现的跑偏、驱动段积料、维护空间不足问题，大多源于初始结构设计时未给加工装配留足适配余量。这款中心驱动布局的皮带机，把驱动模组安置在输送段中部下方，避开了端部驱动常见的张紧调节与辊筒安装的干涉问题，也减少了端部驱动带来的皮带弯折应力集中。

加工适配层面，两侧机架采用标准铝型材裁切拼接，型材槽口的定位基准直接作为辊筒安装座的对位参考，不用额外做二次铣削定位面，能压缩单件加工工时。中部驱动仓的钣金护罩折弯边预留了1.2mm的装配间隙，对应钣金折弯时的R角回弹公差，避免现场安装时护罩与驱动电机端盖发生卡滞。皮带托板采用分段式薄钢板拼接，每段托板的连接位置避开皮带运行时的受力弯折区，防止长期运行后托板接缝处刮伤皮带底面。

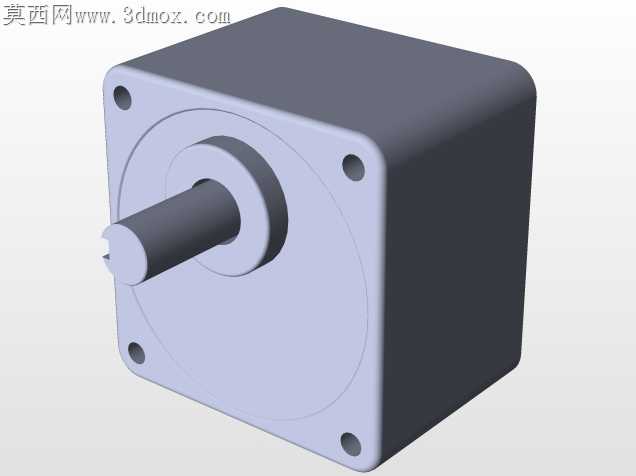

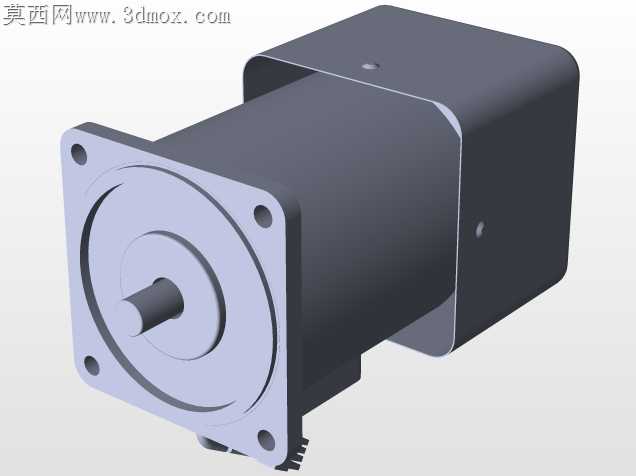

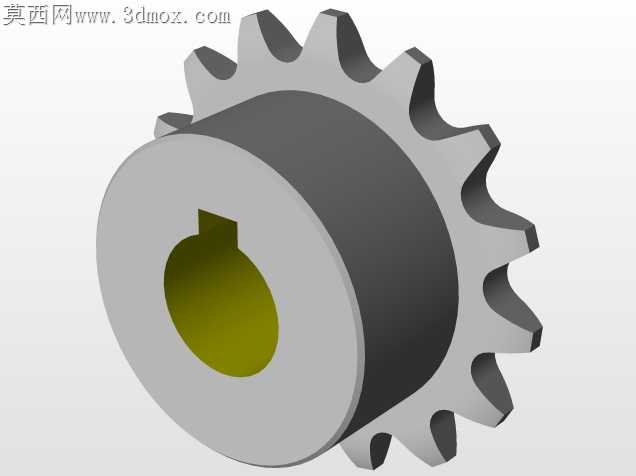

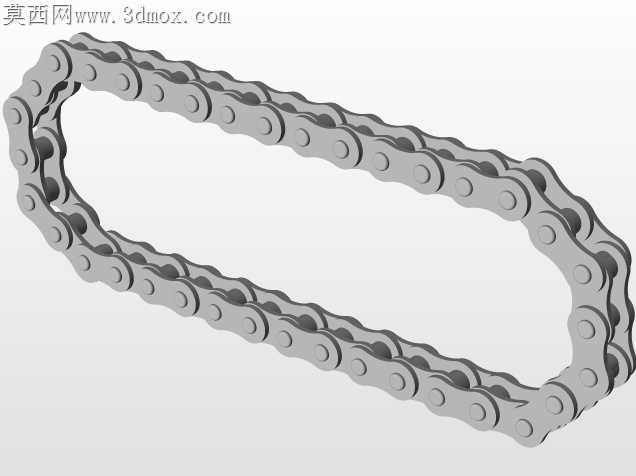

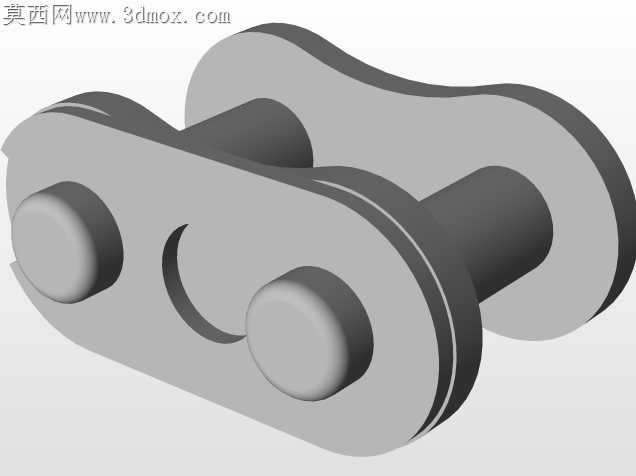

张紧结构藏在两端的辊筒安装座内，调节螺栓的行程预留了25mm的冗余量，既适配皮带长期拉伸后的张紧需求，也能抵消辊筒加工时的同轴度误差带来的皮带偏移。驱动电机的安装板做了腰型孔设计，安装时可以微调电机与主动辊的平行度，不用靠强制敲打安装座来对位，降低装配时的应力残留。

皮带两侧的导向条采用嵌入式安装，导向条的卡槽直接在铝型材机架上铣出，不用额外打螺丝固定，避免螺丝头凸起刮蹭皮带边缘。设备底部的支撑脚采用可调式结构，支撑螺杆的调节范围覆盖30mm，能适配车间地面不平整带来的安装高度差，不用额外垫塞垫片调整水平。

现场工况适配方面，中部驱动的布局让设备两端都能直接对接其他产线设备，不用预留驱动端的维护避让空间，能压缩产线整体排布的占地长度。驱动仓的散热孔开在护罩侧面朝下的位置，既能保证电机运行时的空气流通散热，也能避免车间落尘、加工碎屑直接掉落到电机散热片上积留。皮带表面采用哑光绿色PVC材质，既满足常规轻工物料的输送摩擦力需求，也能减少车间灯光反射带来的视觉疲劳，方便产线工人观察物料输送状态。

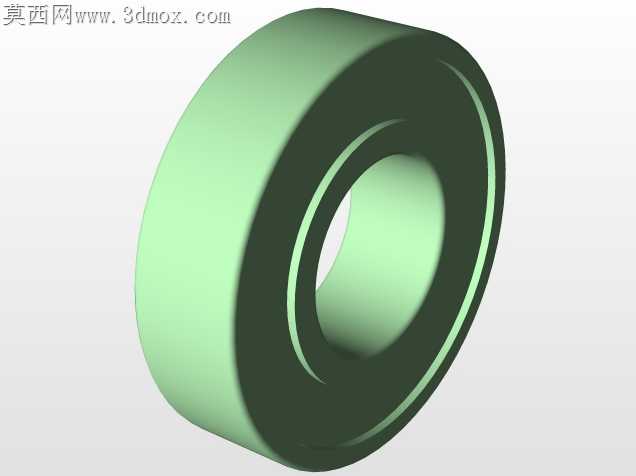

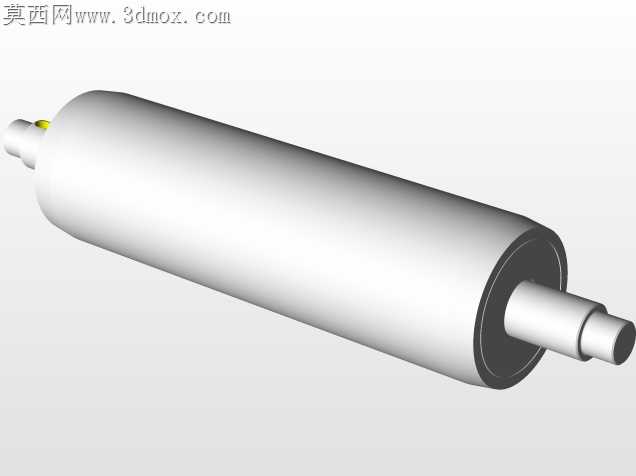

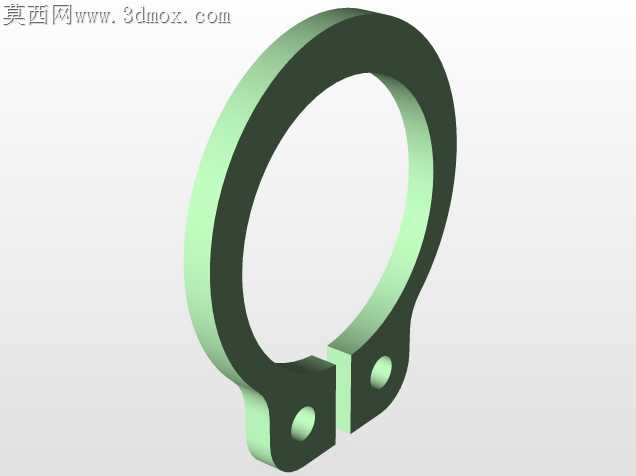

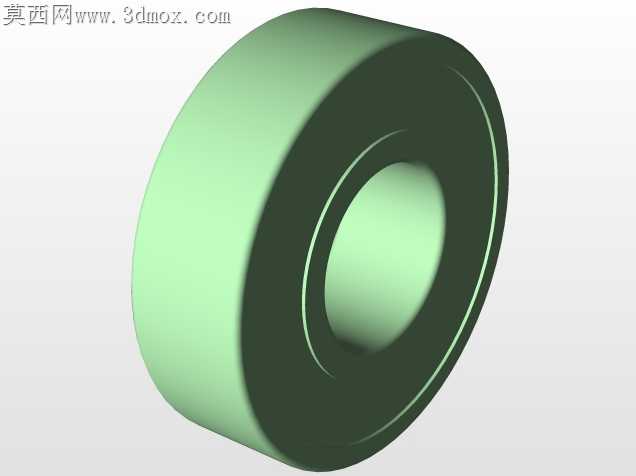

辊筒两端的轴承座采用嵌入式卡装结构，更换轴承时不用拆解整个机架，只需要拆下对应端的端盖就能抽出辊筒，大幅缩短后期维护的停机时间。所有外露的连接螺丝都采用内六角圆柱头设计，螺丝头完全沉在安装孔内，不会在设备表面形成凸起刮勾，避免勾挂操作人员的衣物或者输送的物料包装。
