重载型辊筒式物料输送架结构设计

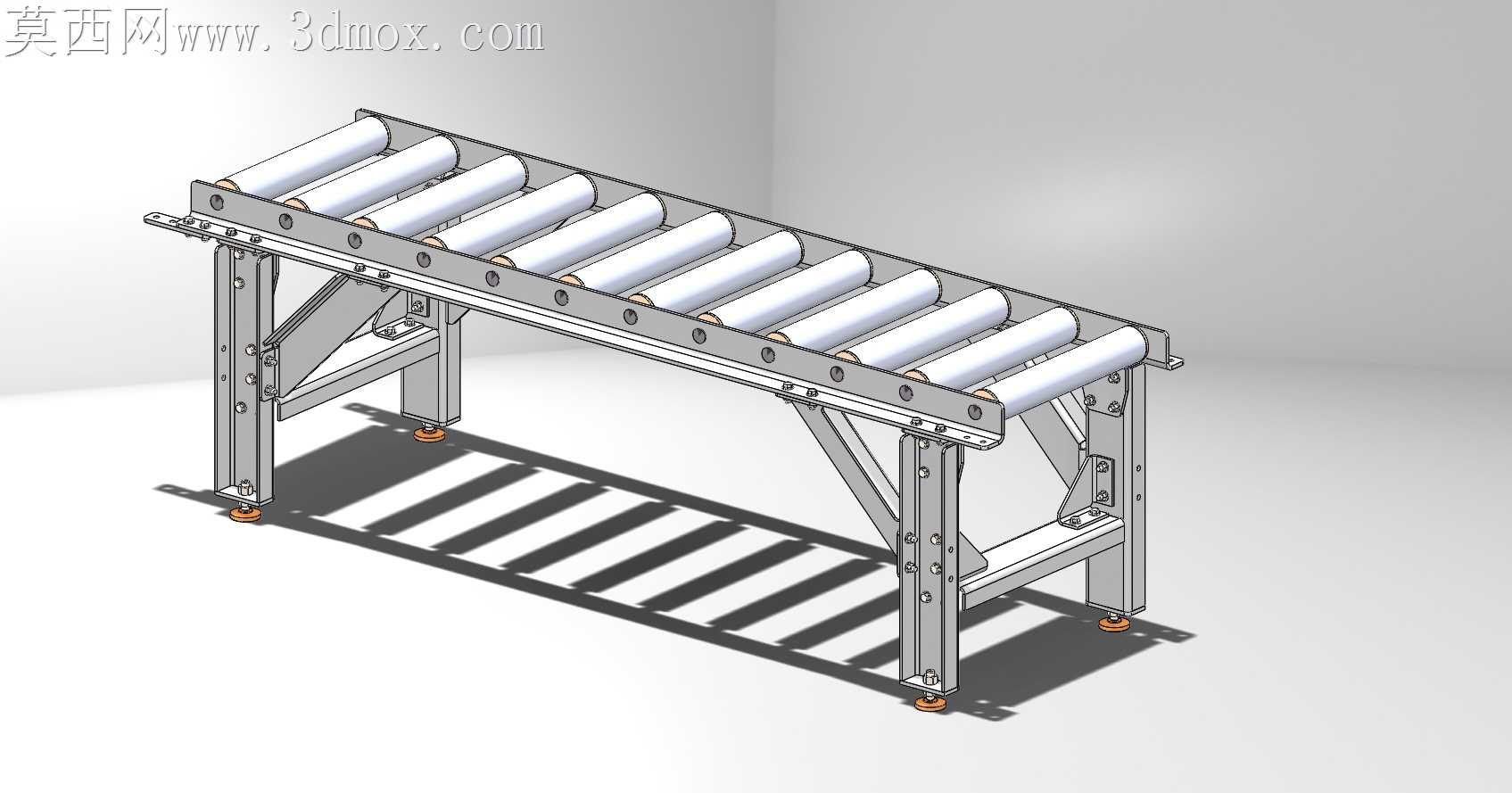

车间常规无动力辊道最容易出问题的位置，永远是支腿与横梁的连接节点，长期承受偏载冲击时，焊缝开裂、辊道水平偏移的故障占比超六成，这套辊筒输送架在结构优化阶段就把节点强化放在了首位。支腿没有采用常见的薄钢板折弯成型，而是选用了带双排安装孔的型钢构件，孔位沿支腿高度方向等距排布，既可以根据现场接驳的设备高度调整辊面标高，也能在局部孔位磨损后快速切换安装位置，不用整体更换支腿构件。支腿与辊道主横梁的连接位置，额外加设了三角斜撑构件，斜撑两端都采用螺栓连接而非满焊固定，运输时可以完全拆解成扁平件打包，进场组装时不用带焊接设备，普通内六角扳手就能完成全部装配，斜撑的角度刚好抵消辊道上物料移动时产生的水平分力，哪怕输送重量偏大的箱体工件，支腿也不会出现侧向晃动感。底部的可调脚杯没有直接拧在支腿端板上，而是在端板下方加了一块加厚的承压垫片，脚杯调节螺杆的长度预留了足够的调节余量，哪怕车间地面存在局部沉降或者不平整，不用垫塞铁片就能把整段辊道调至水平，脚杯底部的防滑橡胶垫能避免设备运行时出现位置滑移，也能减少金属支腿与地面硬接触产生的磕碰掉漆问题。辊筒的安装座采用了嵌入式卡槽设计，辊筒两端的轴承座卡入卡槽后用侧顶丝固定，不用在横梁上开复杂的沉孔，加工时只需要在型钢横梁上铣出等距的卡槽即可，加工精度要求比镗孔安装低很多，后期某根辊筒出现磨损或者转动卡滞时，松开顶丝就能直接抽出辊筒更换，不用拆解整段横梁结构。主横梁的截面选型做了加厚处理，整排辊筒安装完成后，横梁中部的下挠量控制在允许范围内，输送较重工件时不会出现中部塌陷导致的物料卡顿问题，辊筒之间的间距经过匹配计算，常规尺寸的周转箱、工装板输送时不会出现卡边、掉落的情况，辊筒表面做了光滑处理，没有毛刺凸起，物料滑动时不会刮花工件底部表面。两侧的挡边没有做满高的一体式结构，而是在横梁外侧预留了安装孔位，可以根据输送物料的尺寸灵活加装不同高度的挡条，避免物料从辊道两侧滑落，不用额外在横梁上钻孔焊接，适配不同的生产场景需求。
