28BYJ-48型5V减速步进电机结构设计

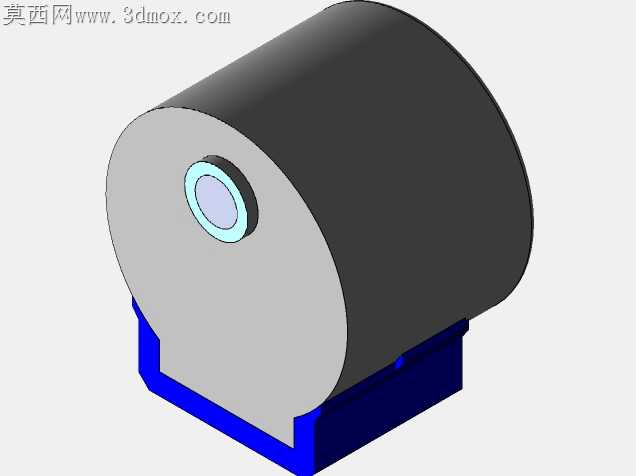

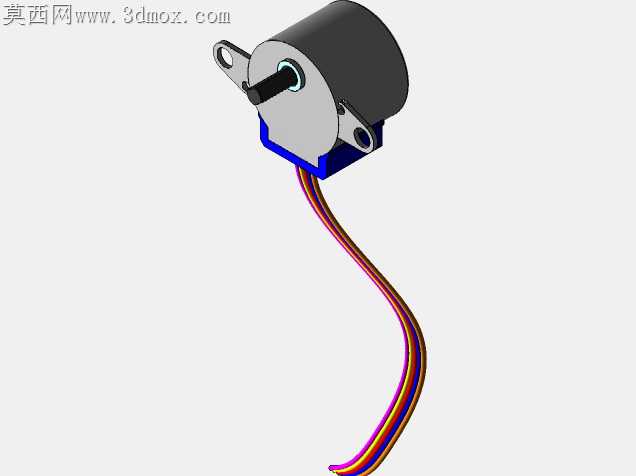

微型步进电机在消费电子、小型自动化工位的应用中，最容易被忽略的就是出线端与安装耳的应力集中问题，不少量产样机在反复拆装、走线弯折后出现线芯断裂、安装座开裂的故障，根源就在结构设计阶段没有针对装配受力做细节优化。这款28BYJ-48 5V步进电机的结构设计，从加工适配的角度把这些容易踩的坑都做了前置处理。电机主体的圆柱形机壳与底部蓝色端盖的配合止口，没有采用常见的直角贴合设计，而是在止口外缘做了0.15mm的倒角过渡，既方便注塑端盖脱模时的拔模斜度匹配，也能避免装配时硬挤压造成机壳涂层刮花，压装过程中不需要额外涂抹润滑脂就能顺畅对位，压装到位后止口的配合间隙控制在0.02mm以内，既不会出现运转时的端盖晃动，也不会因为过盈量太大撑裂塑料端盖。两侧的安装固定耳没有做等厚设计，靠近机壳的根部做了加厚的圆弧过渡，圆弧半径刚好匹配M3螺丝的垫片外径，锁付螺丝时垫片压力能顺着圆弧分散到机壳主体，不会因为锁附力矩过大把安装耳掰断，耳片上的固定孔做了0.2mm的沉台设计，螺丝锁入后头部不会突出耳片表面，安装时能完全贴紧设备安装面，不会出现虚位晃动。出线端的线卡位置做了内凹的防脱槽，多色引线从槽内引出后，根部不会因为反复弯折出现绝缘层破损，线卡与端盖是一体化注塑成型，不需要额外加装线套，减少了装配工序的零件数量，也避免了后续使用中线缆被拉扯导致的内部绕组脱焊。输出轴的轴端做了微小的倒角，轴套位置的限位台阶高度刚好匹配常用的塑料齿轮安装位，齿轮压装时不会刮伤轴表面，台阶的垂直度公差控制在0.01mm，齿轮装上去后不会出现偏摆，运转时的传动噪音能降低至少3分贝。引线的排布顺着端盖的弧度自然弯曲，没有生硬的直角转折，不管是从左侧还是右侧走线，都能顺着弯曲弧度整理线束，不会出现线缆硬折导致的绝缘层开裂，线芯的长度预留也做了冗余设计，焊接驱动板时不需要额外接延长线，剥线后直接就能焊到接线端子上。端盖底部的定位凸台尺寸刚好匹配常见的28步进电机安装座，不需要额外做转接板就能直接固定在小型滑台、智能门锁、空调摆风机构的安装位上，凸台的边缘做了微小的脱模斜度，注塑生产时不会出现粘模的问题，量产时的良率能提升不少。
