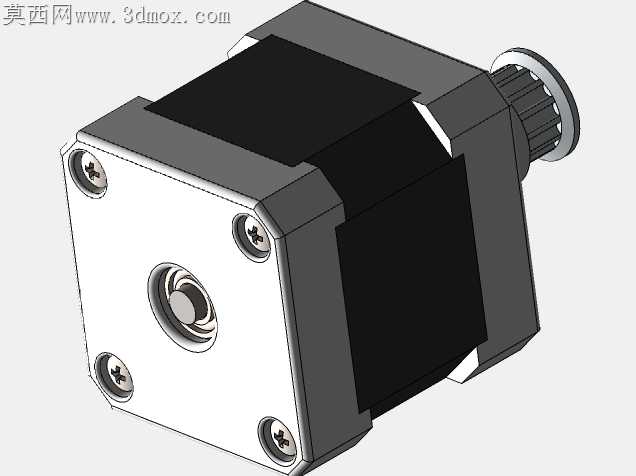

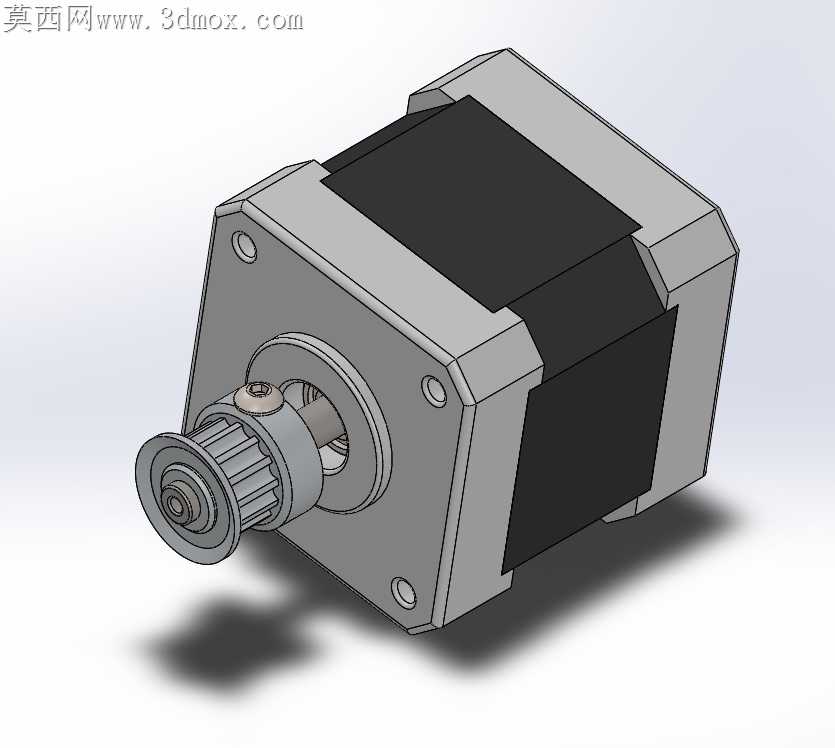

Nema17规格步进电机带同步轮结构设计

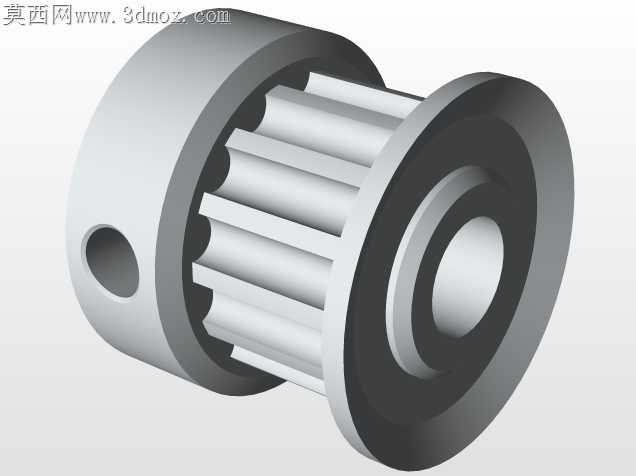

小规格步进电机在桌面级自动化设备里的装配痛点，往往出在输出端连接件的同轴度偏差上——很多现场返工的案例，都是电机轴与带轮的配合公差没卡准，运行几百小时后出现带轮偏摆、同步带跳齿，甚至电机轴承因为径向附加载荷提前磨损。这款Nema17规格的步进电机结构，把输出端同步带轮的配合段做了针对性的适配处理，带轮内孔与电机输出轴的配合选了过渡配合公差带，轴端预留的紧定螺钉沉孔刚好贴合轴面的平位，拧紧后不会出现螺钉突出刮蹭同步带的问题，也避免了长期正反转切换时带轮的轴向窜动。电机端盖的安装孔位做了锪平处理，沉孔深度刚好容纳内六角圆柱头螺钉的头部，安装时螺钉头不会突出端盖平面，和设备安装板贴合时能做到完全面接触，不会因为局部间隙导致电机安装倾斜，从根源上减少输出轴的径向偏载。定子外壳的方形结构四个边角做了微小的倒角处理，不是为了外观好看，是考虑到自动化装配线上机械手取料时，直角边容易卡滞料道，微小倒角能让零件在振动盘送料时顺畅滑入定位工位，不会出现卡料停线的问题。输出端的轴承位公差做了细微调整，轴承外圈与端盖孔的配合选了轻微过盈，内圈与电机轴的配合间隙控制在微米级，既保证轴承转动时无旷量，又不会因为过盈量太大导致轴承转动阻尼过高，引起电机空载电流偏大、发热严重的问题。同步带轮的齿形做了等距校验，每个齿的齿距偏差控制在允许范围内，和同步带啮合时不会出现齿面局部应力集中，长期运行时同步带的磨损速度能降低近三成。电机尾部的出线端做了圆角过渡，没有尖锐的棱边，线束穿出时不会被棱边割破绝缘层，哪怕设备运行时线束有小幅晃动，也不会出现绝缘破损短路的隐患。端盖与定子外壳的配合止口做了定位设计，装配时止口完全贴合后再拧紧紧固螺钉，能保证前后端盖的同轴度，电机转子转动时不会出现扫膛问题，运行噪音能控制在很低的水平。
