北欧钢桥竞赛用桁架拱式钢结构桥

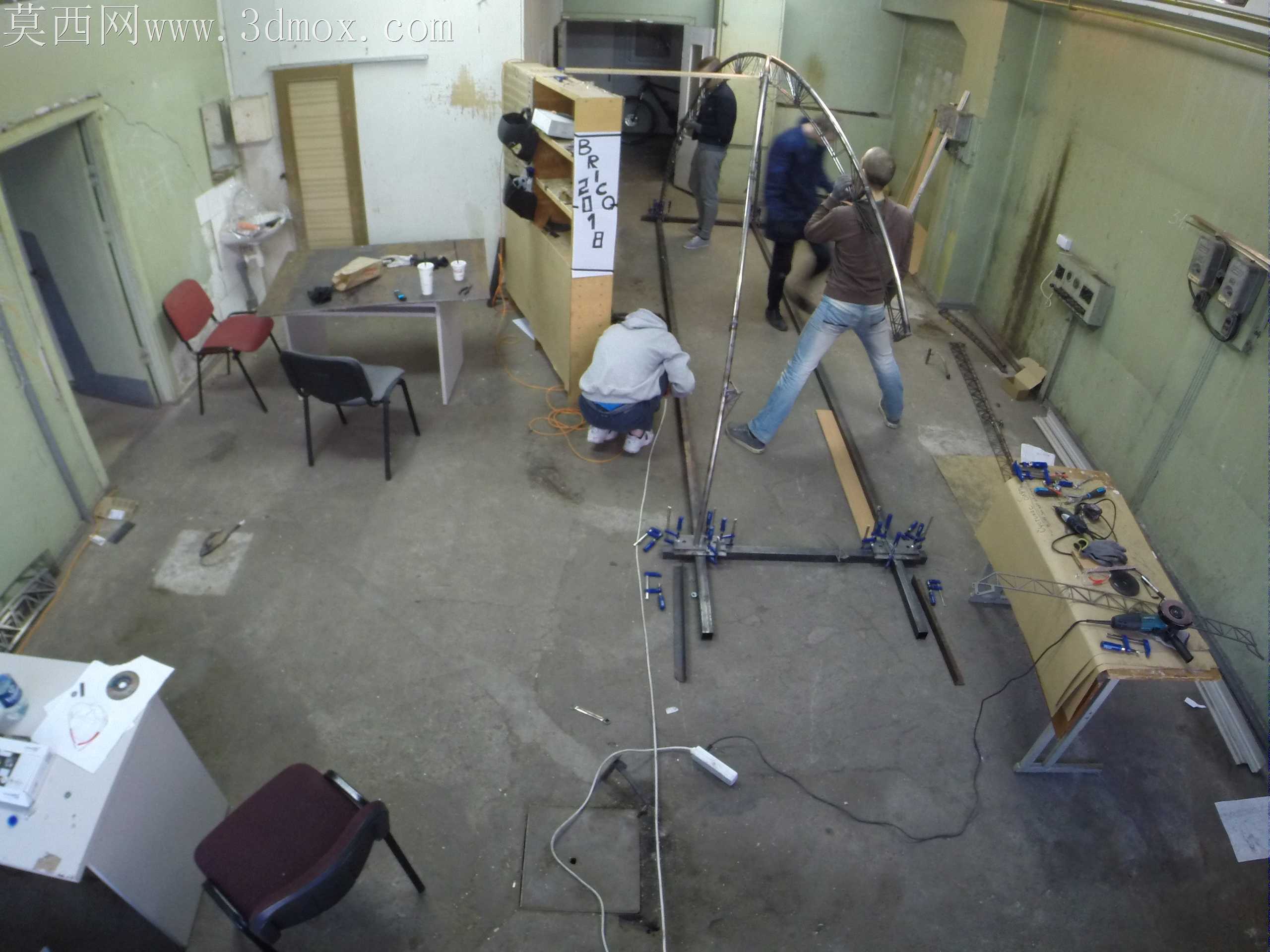

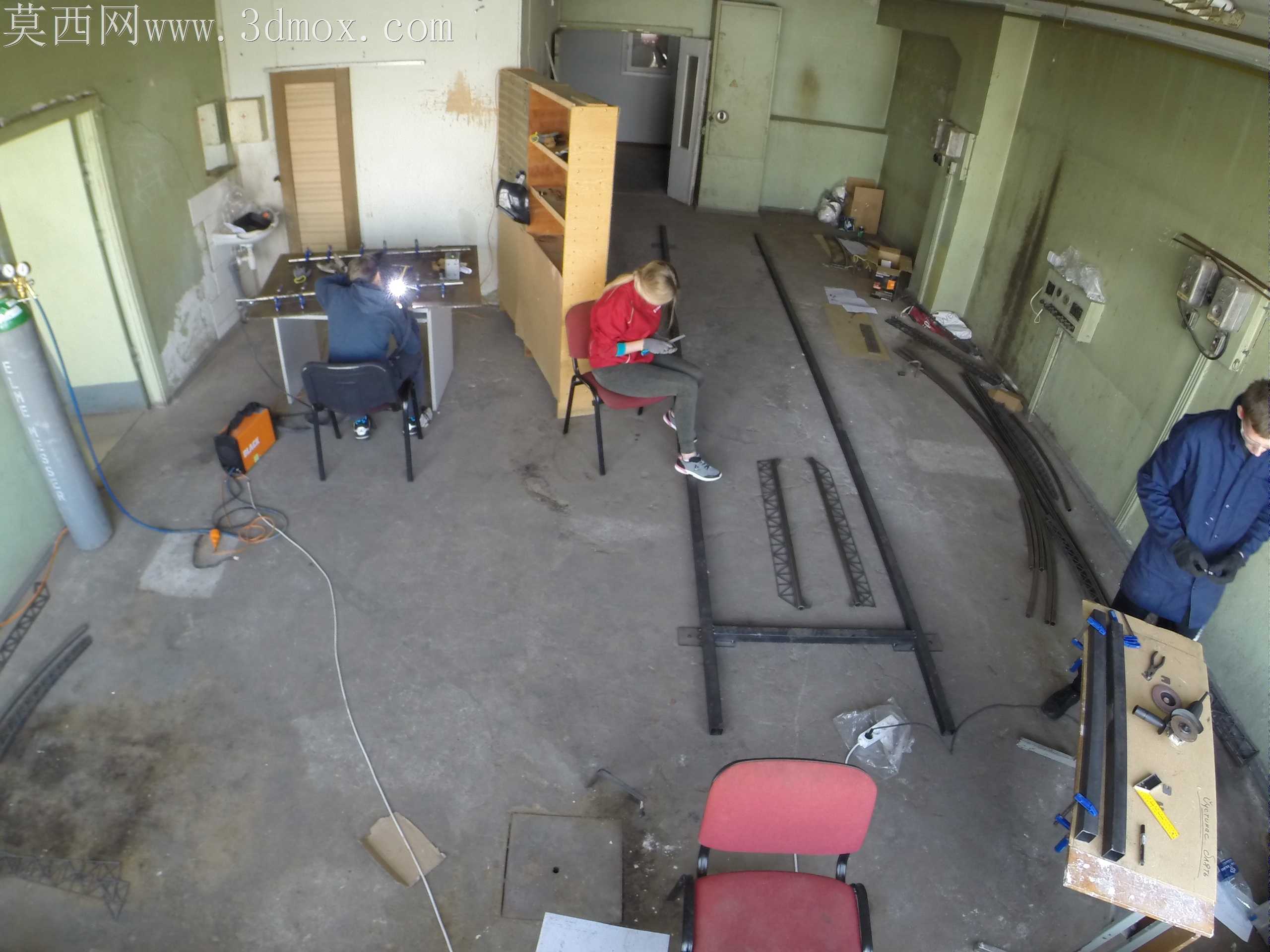

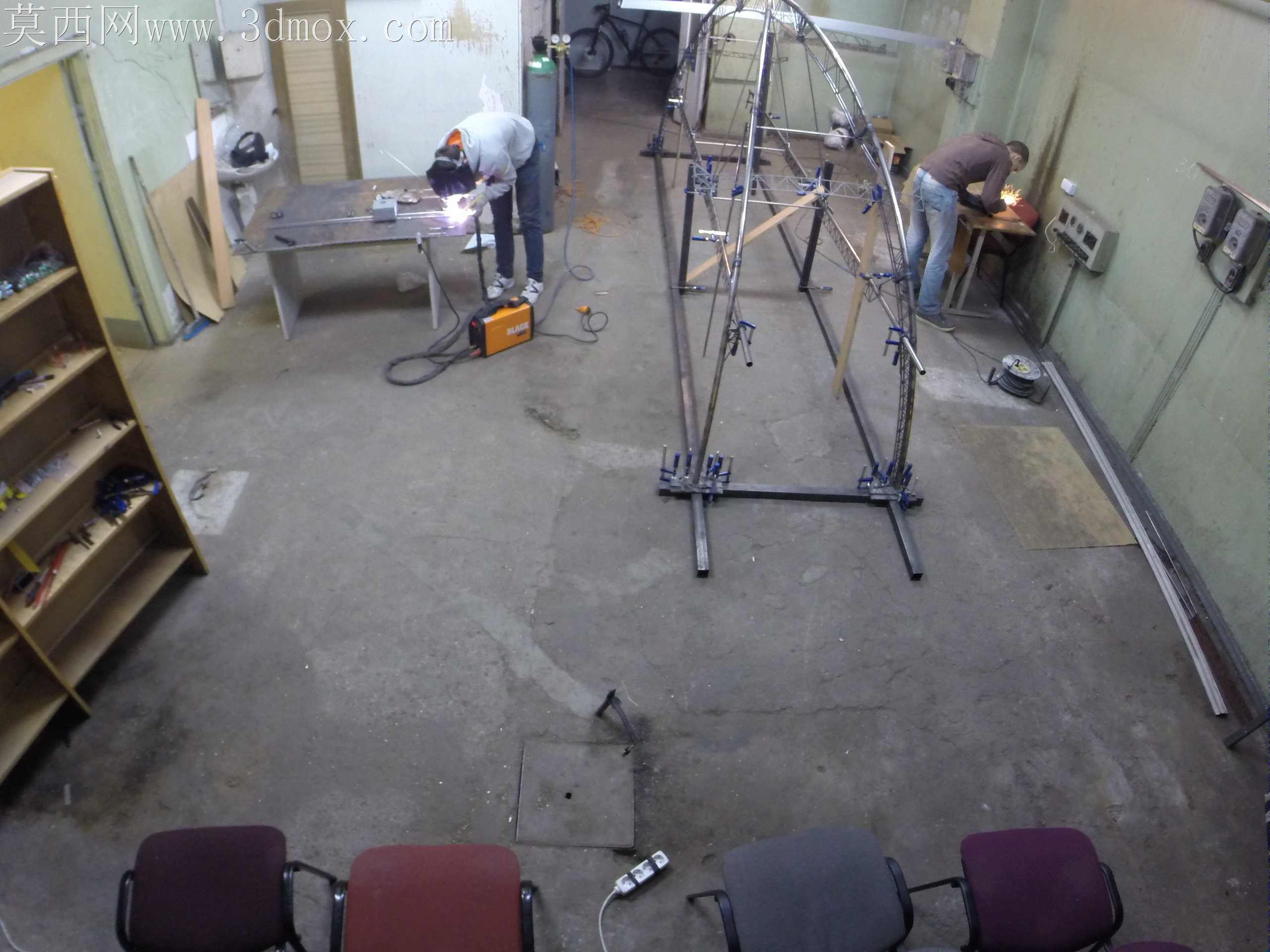

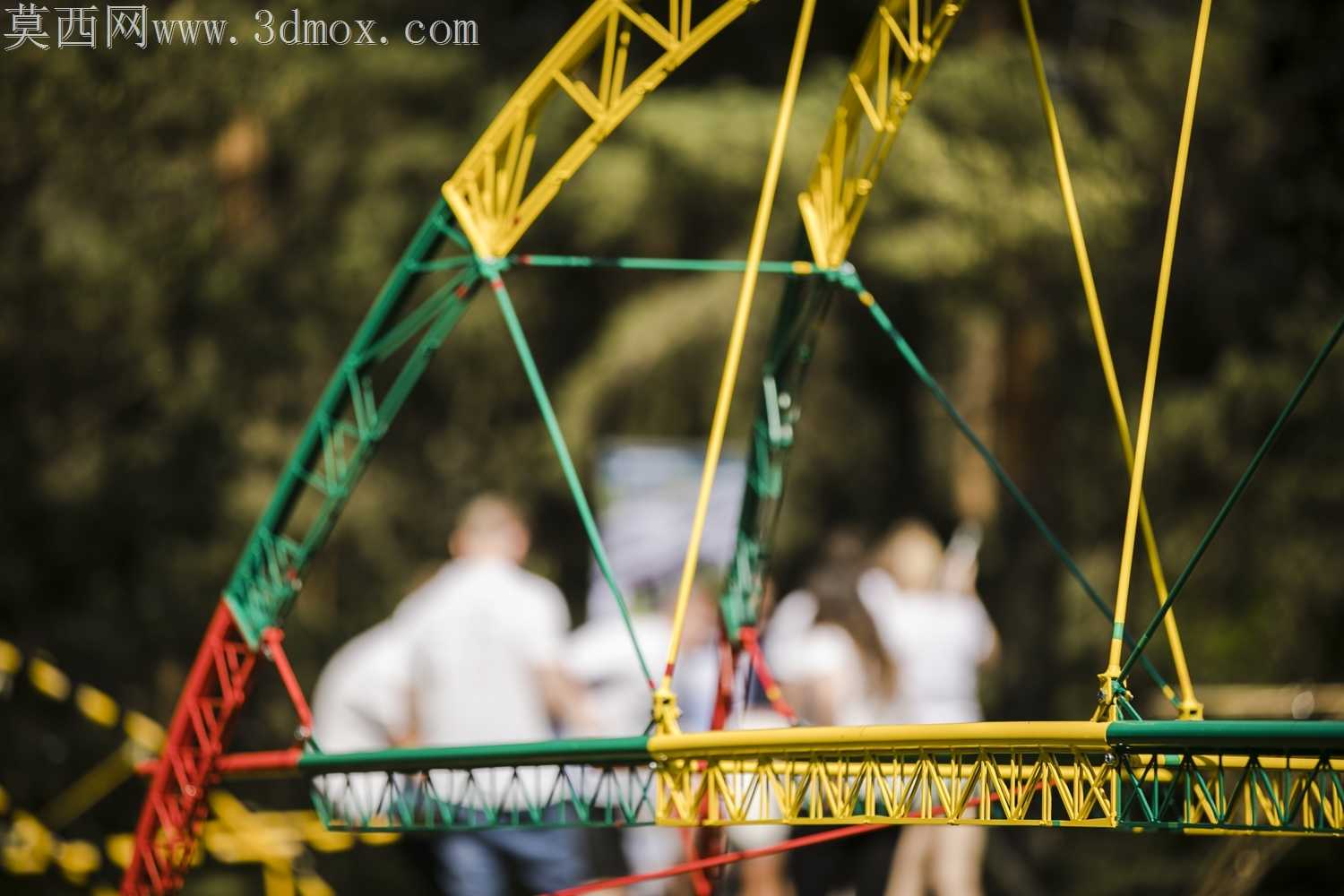

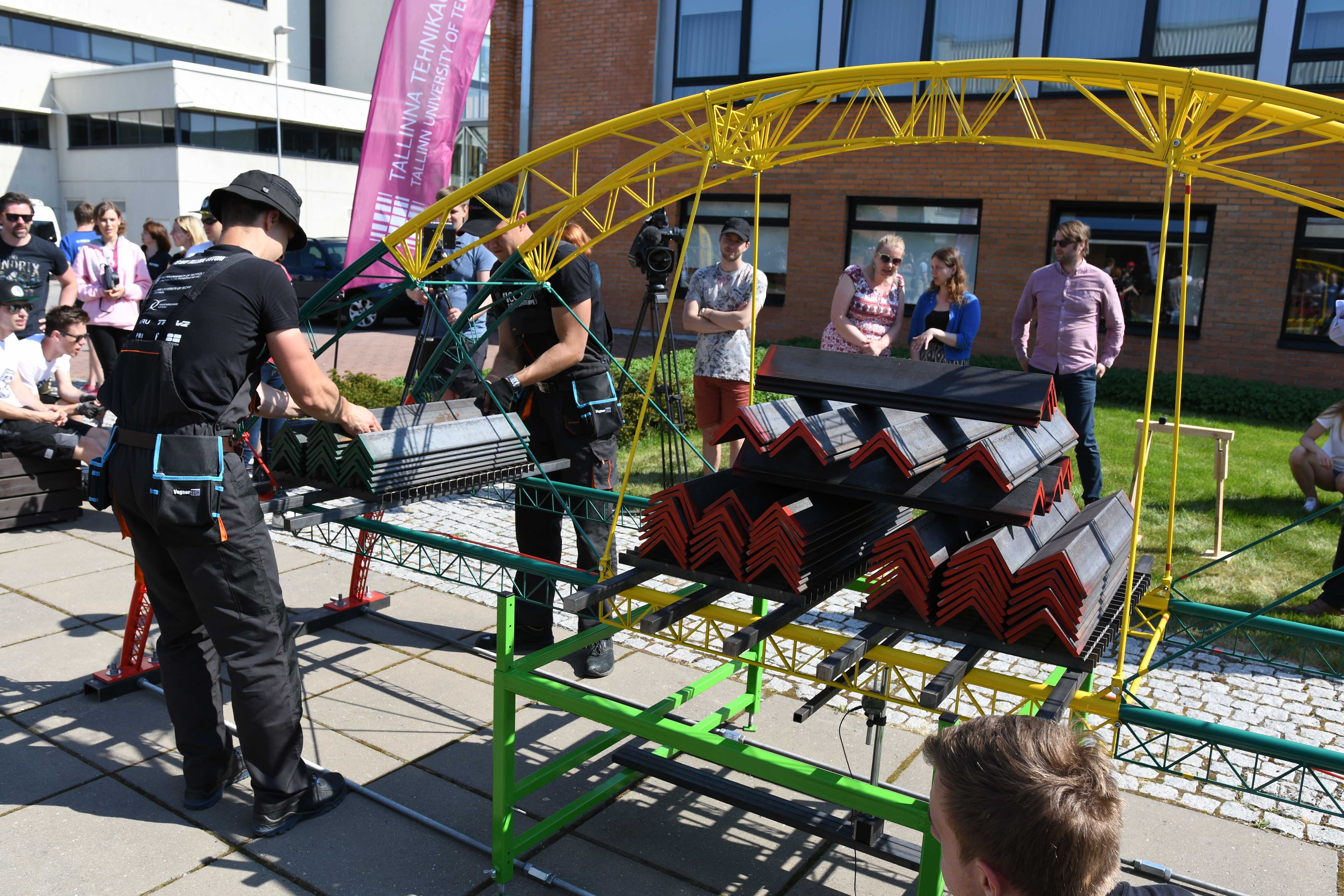

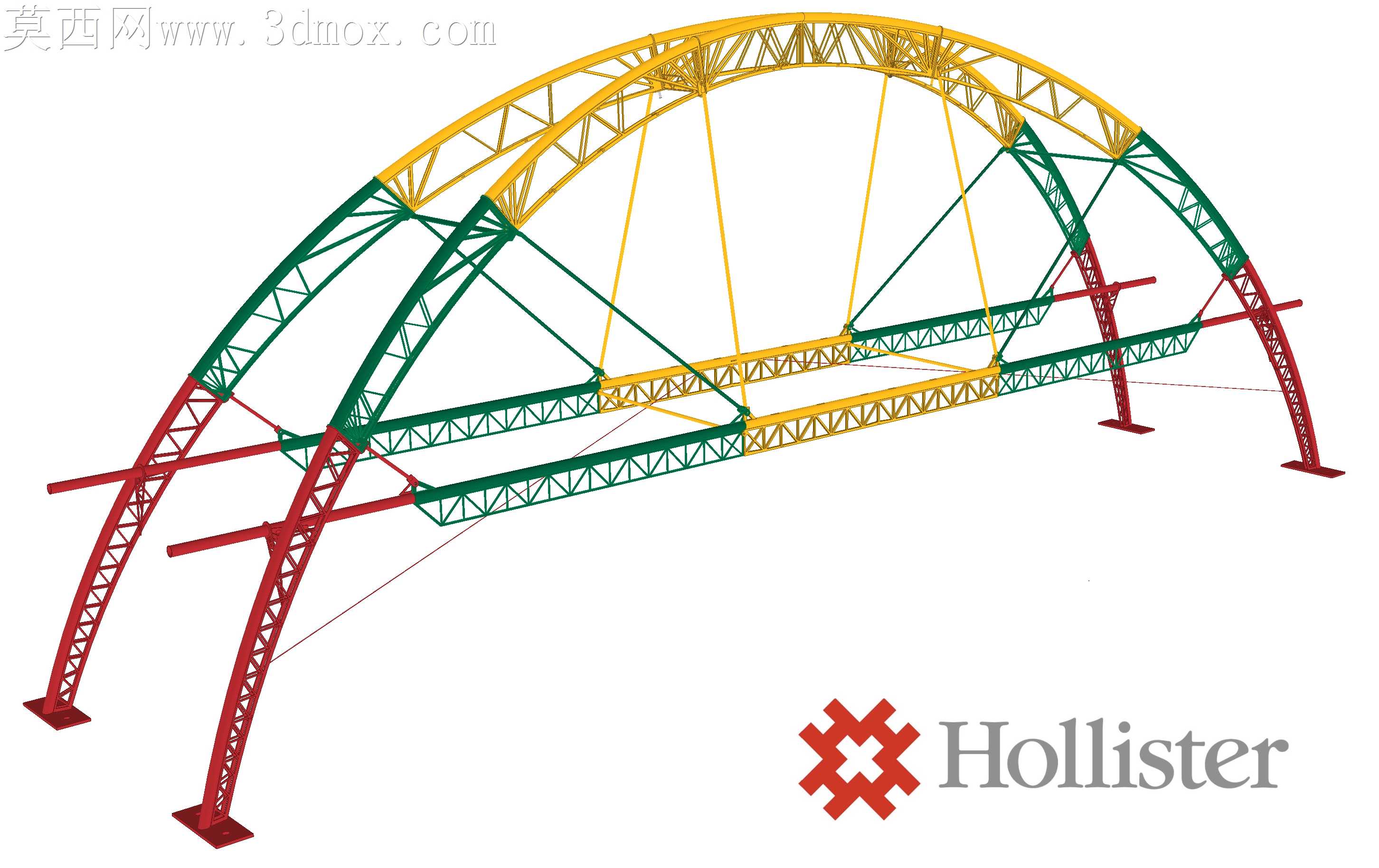

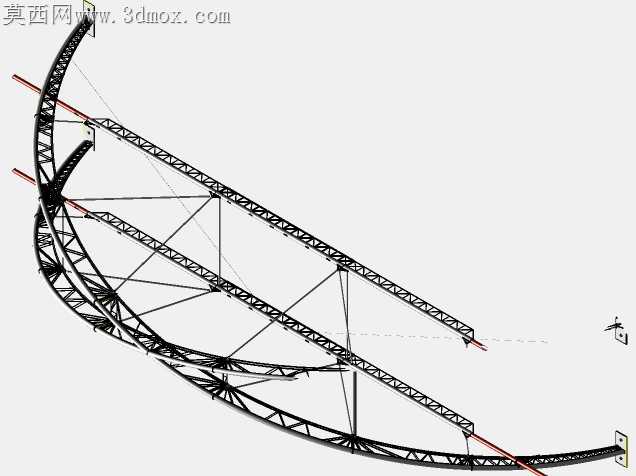

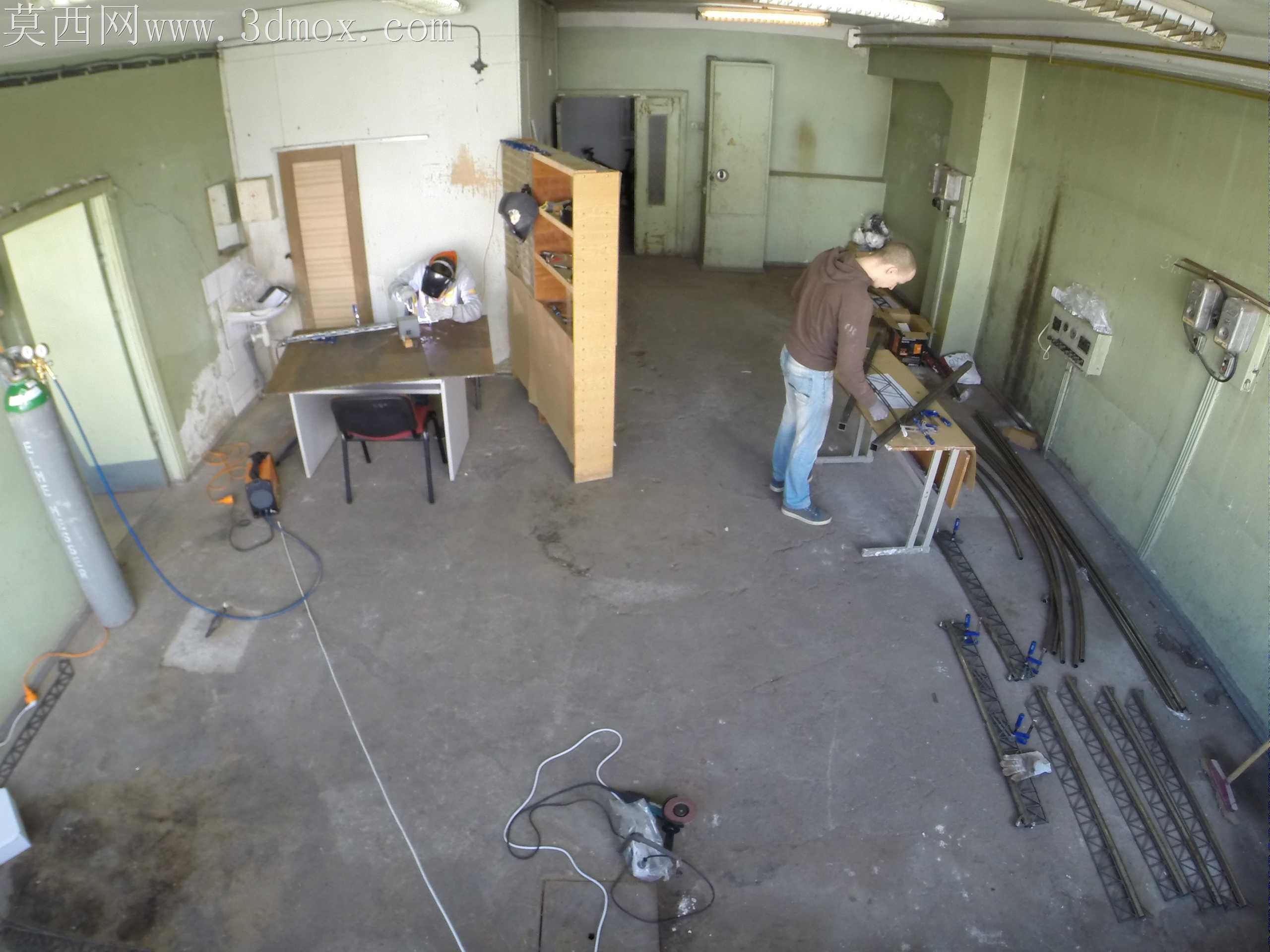

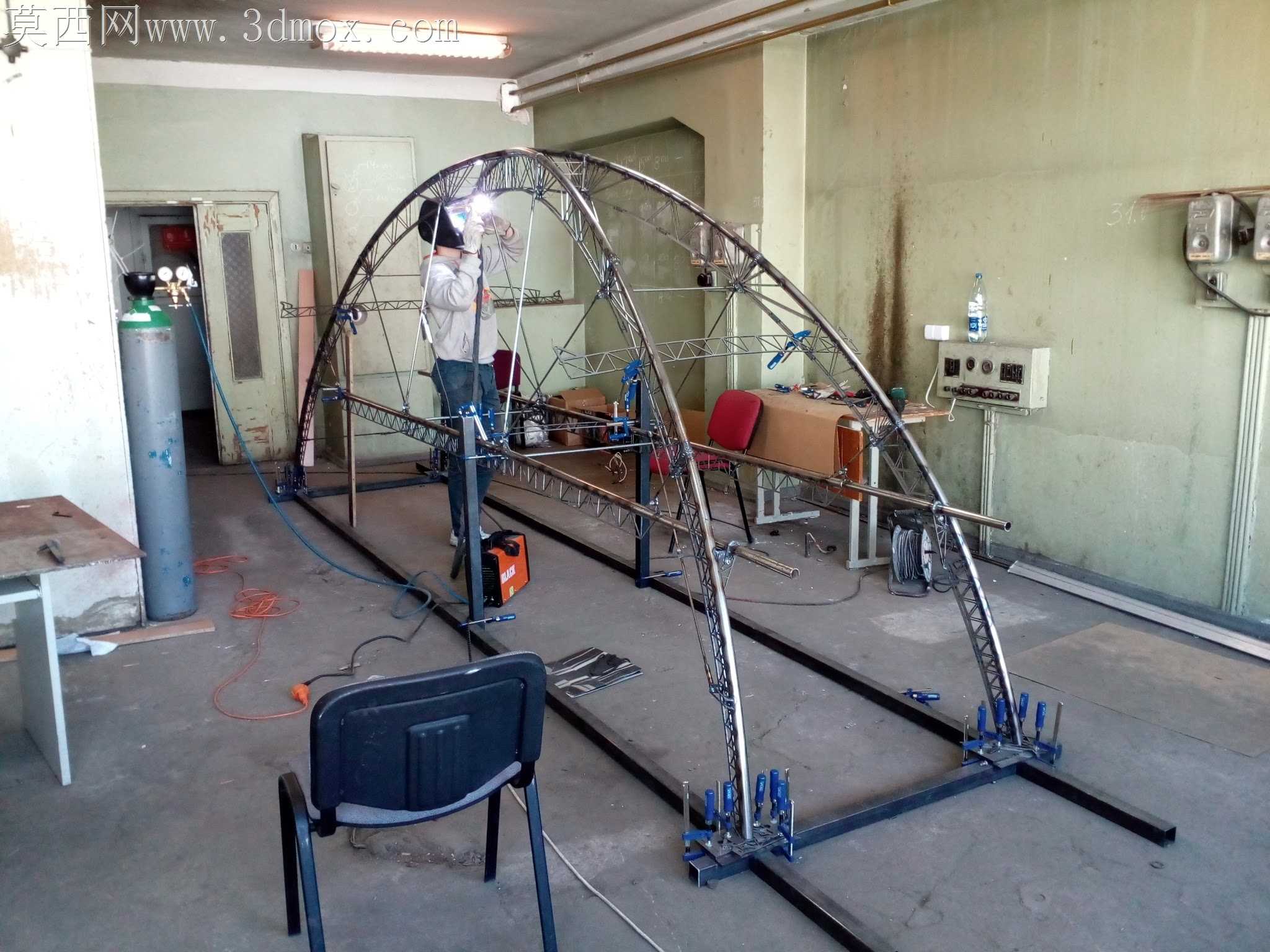

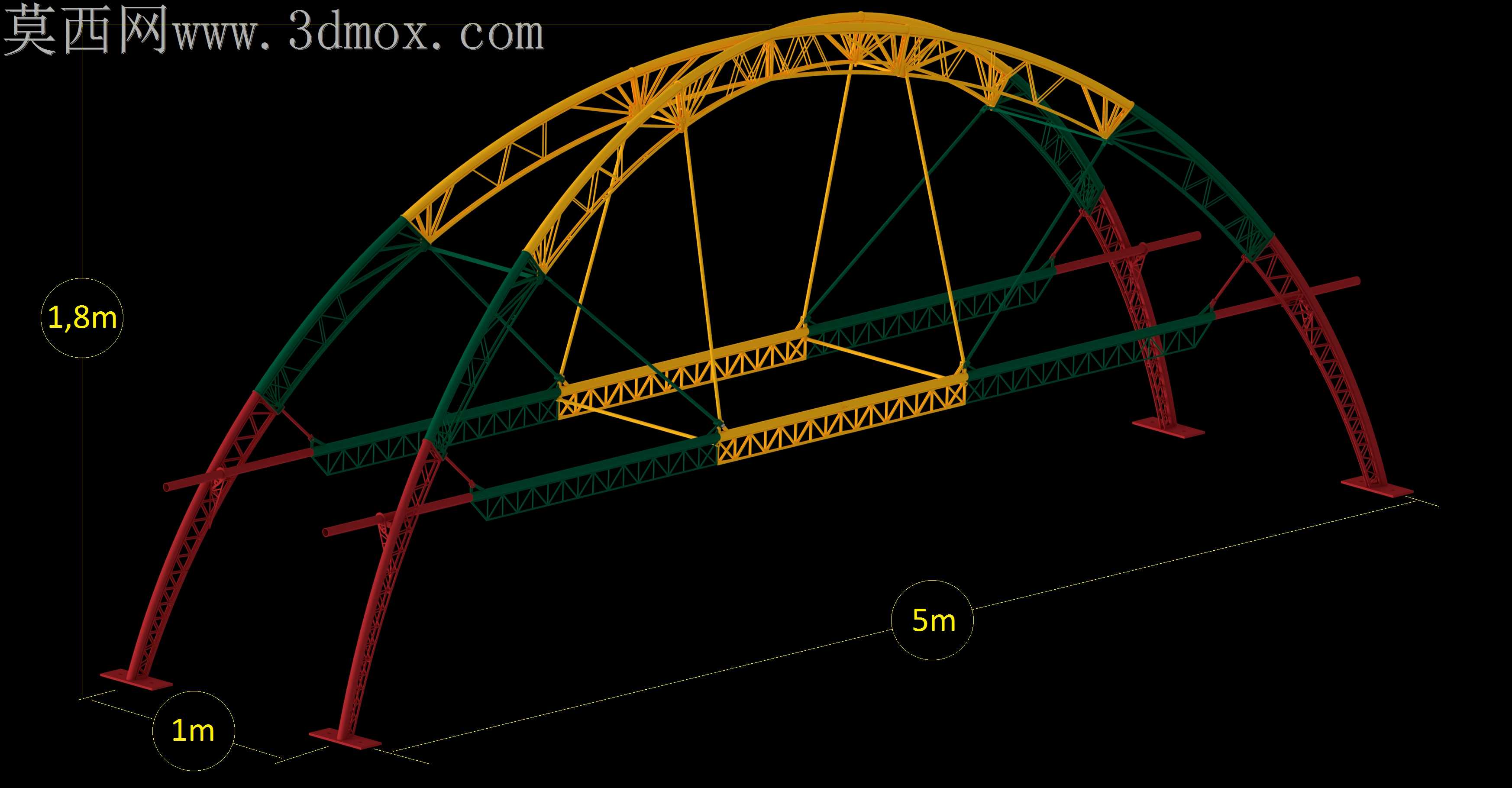

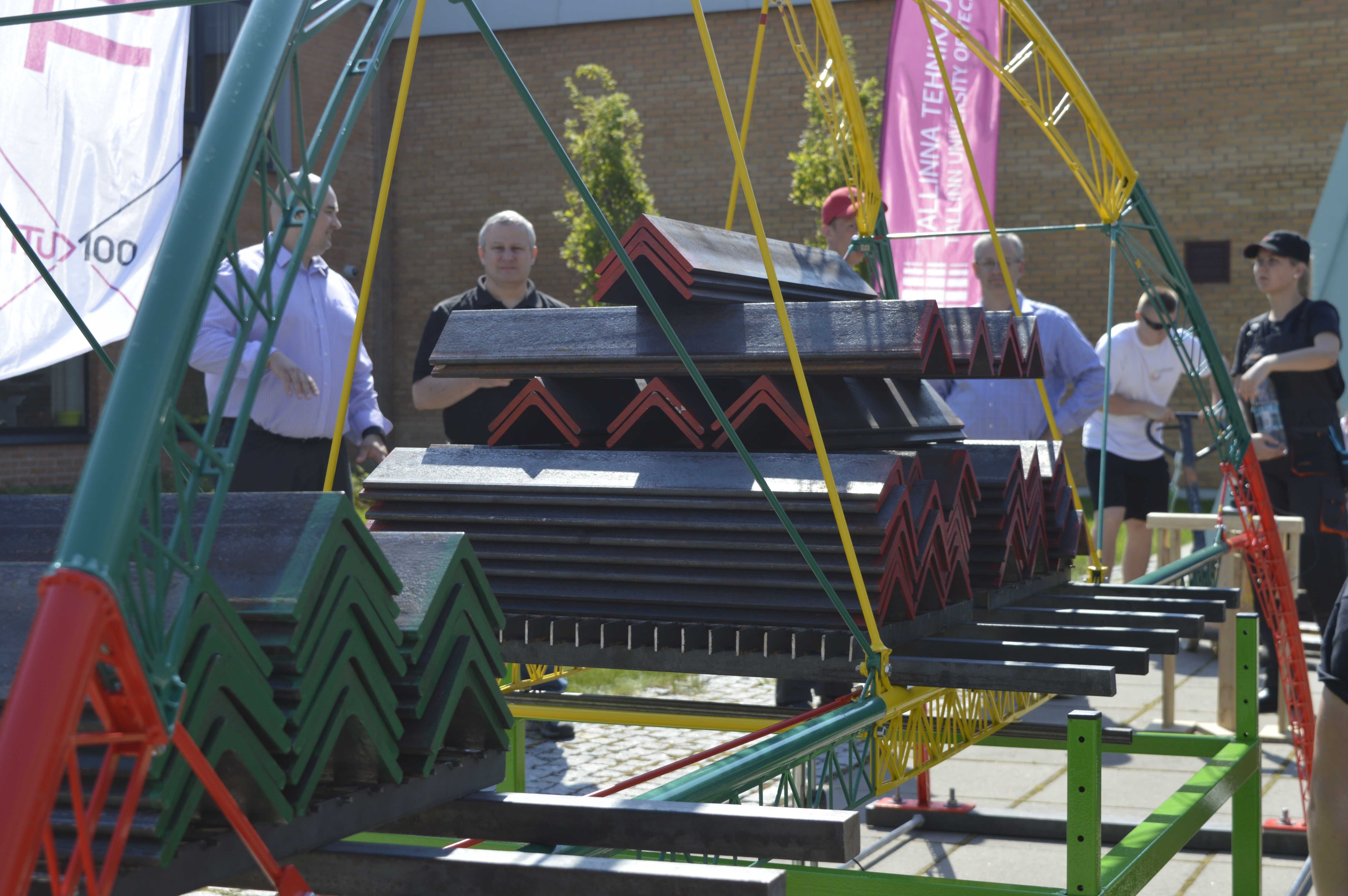

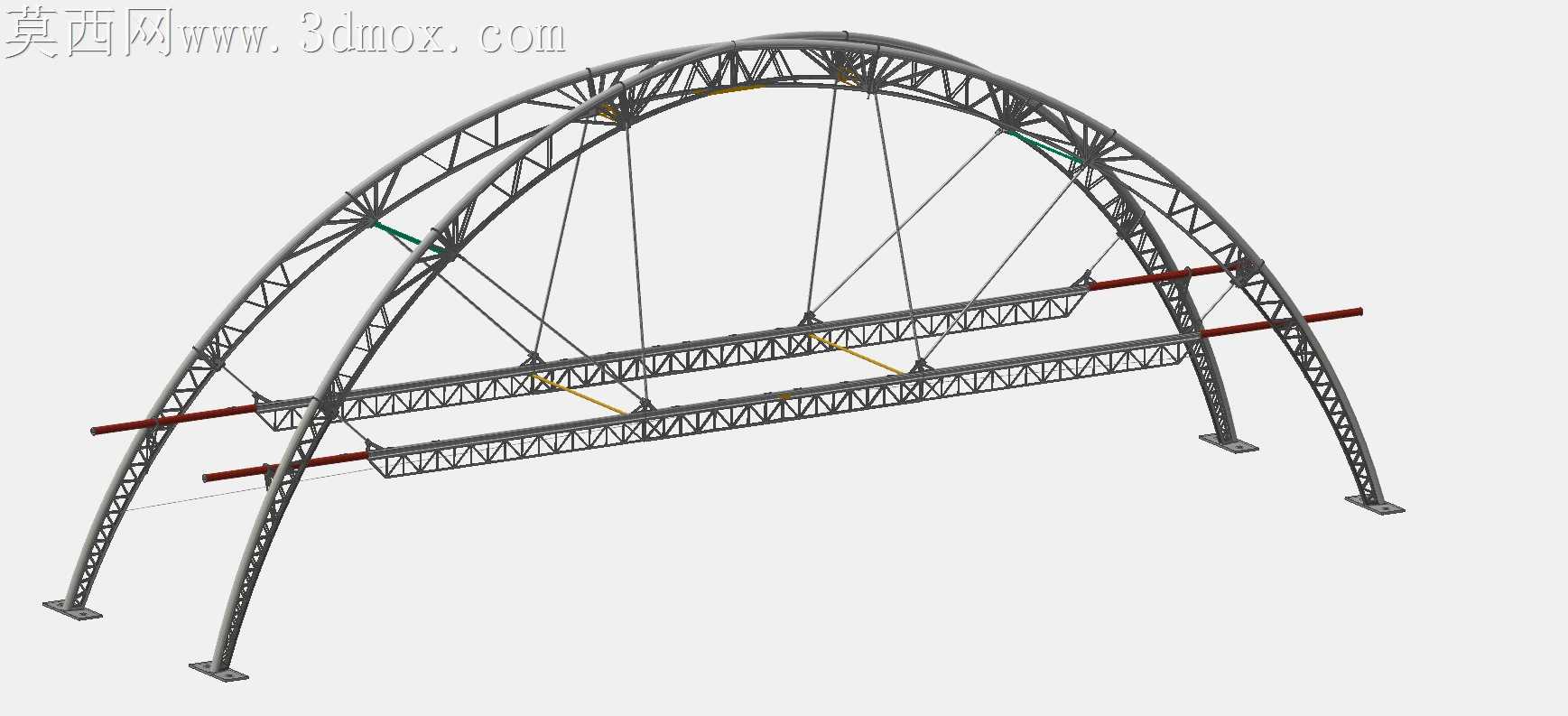

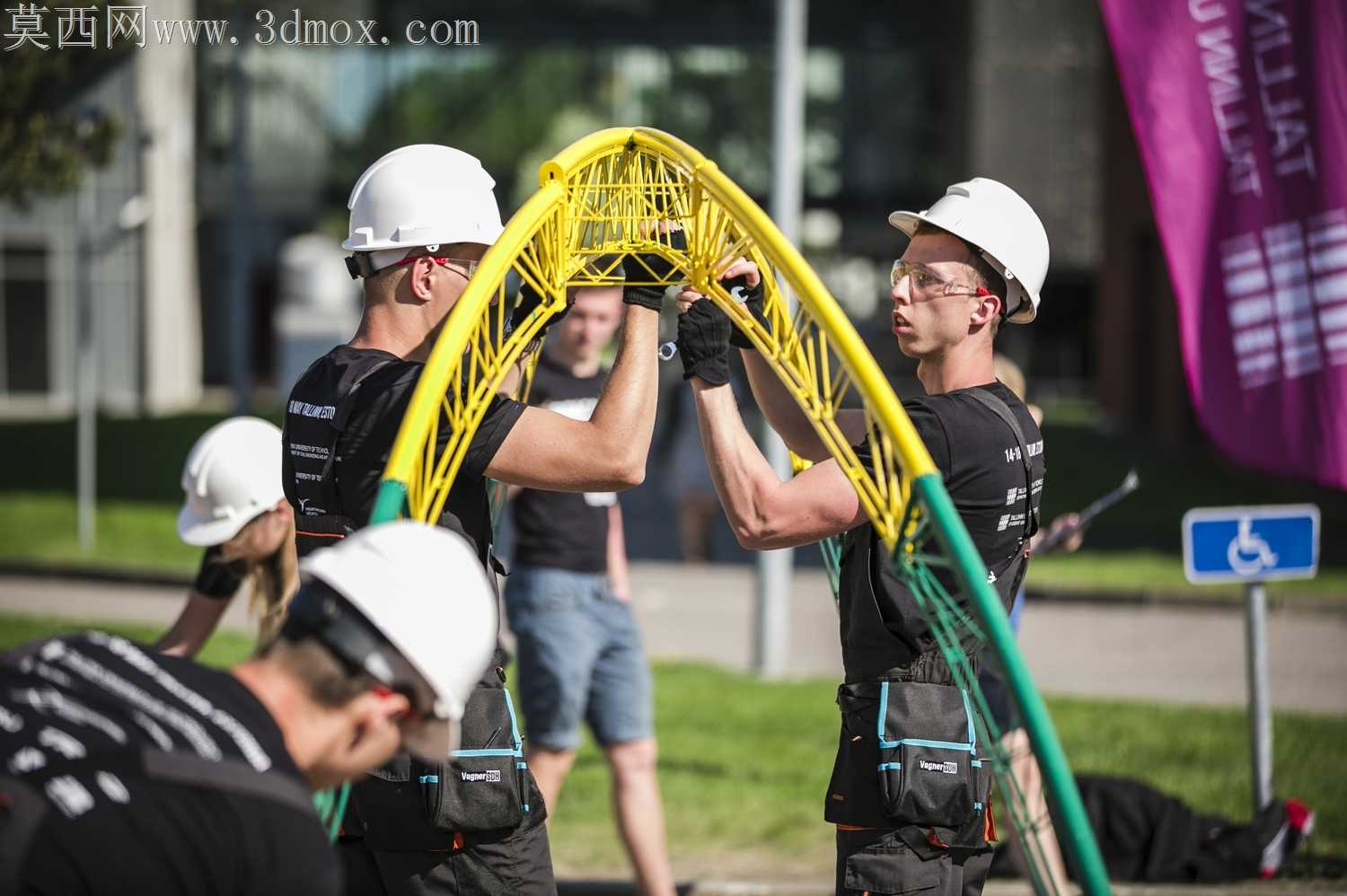

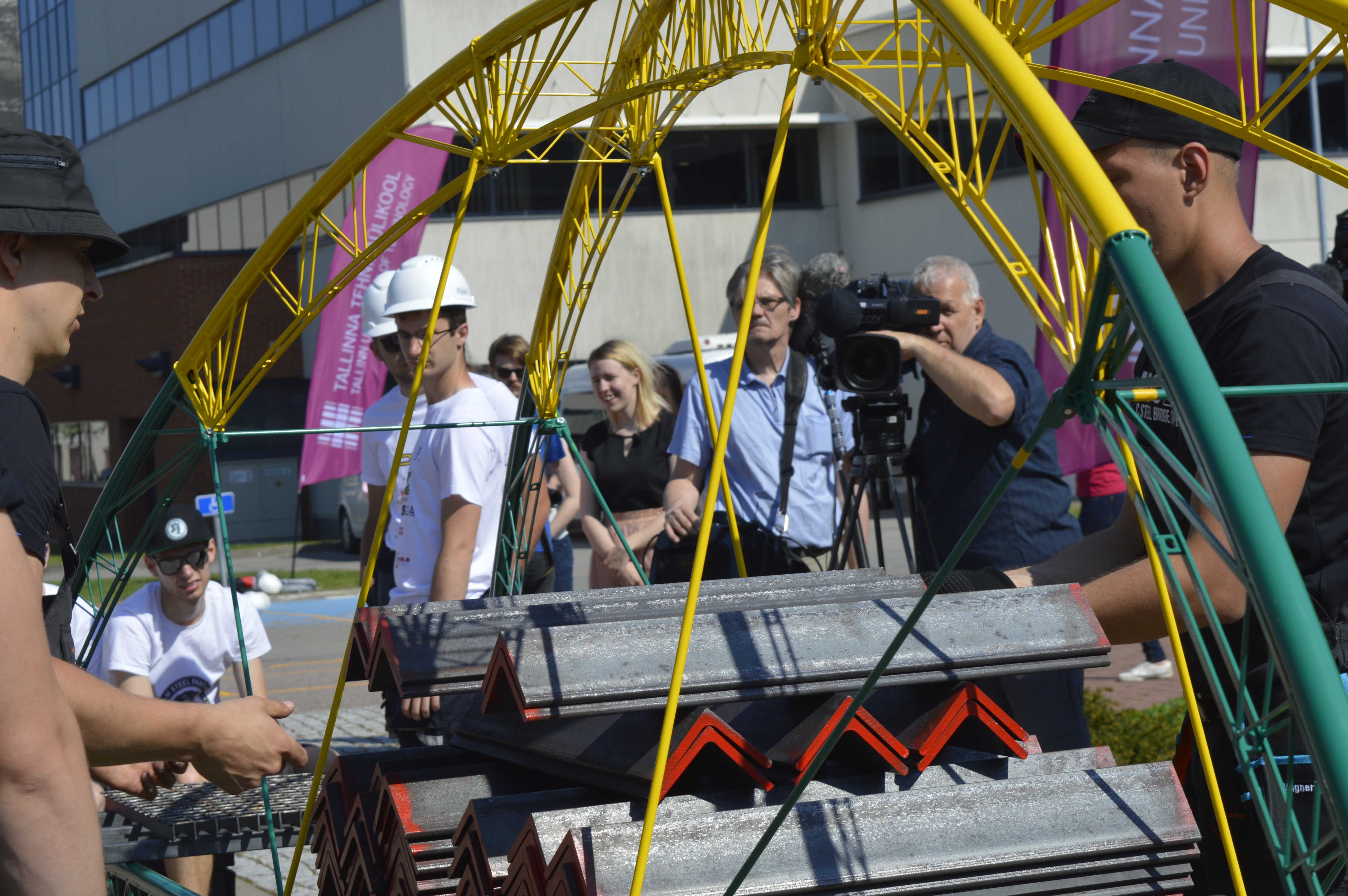

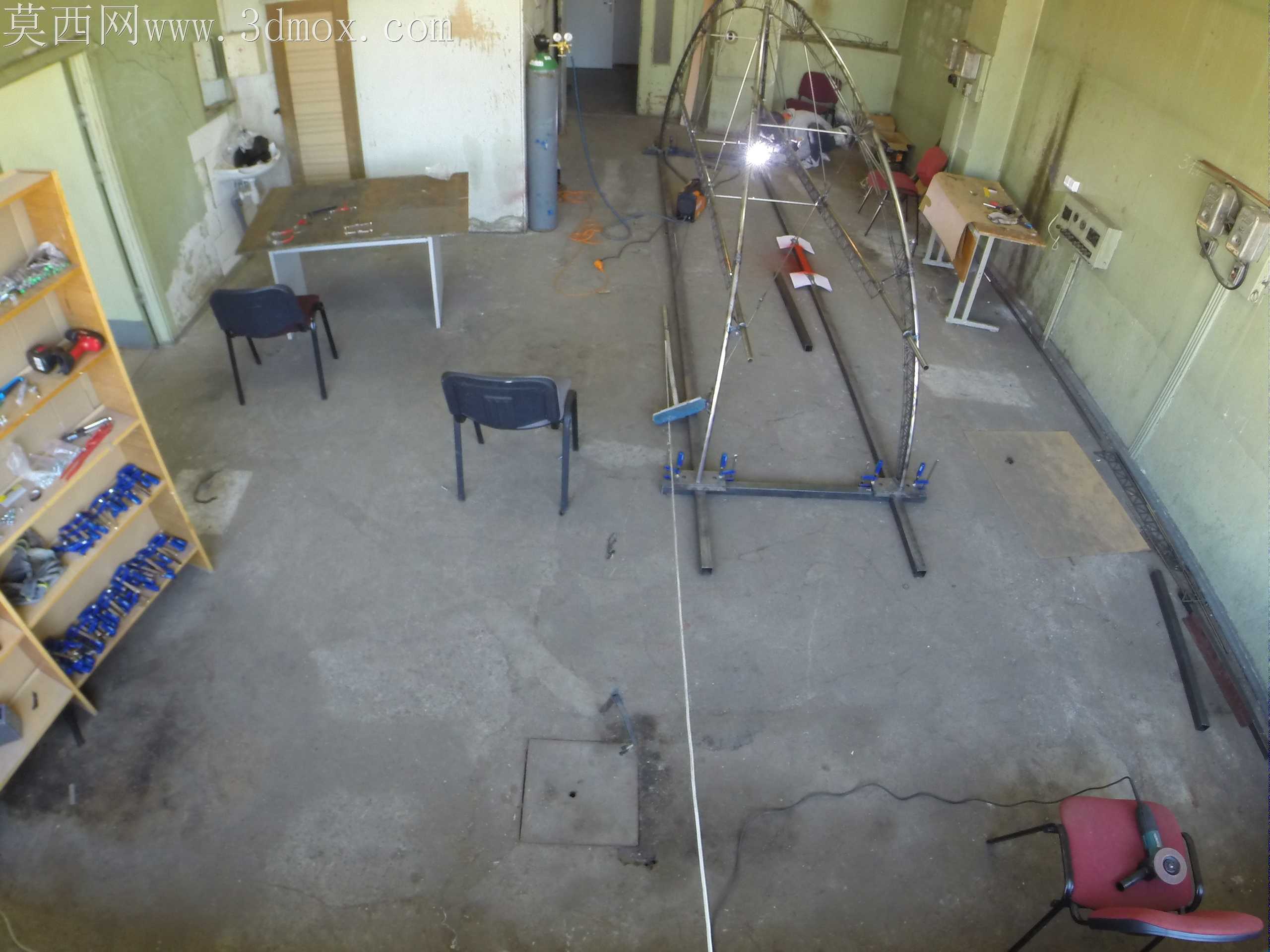

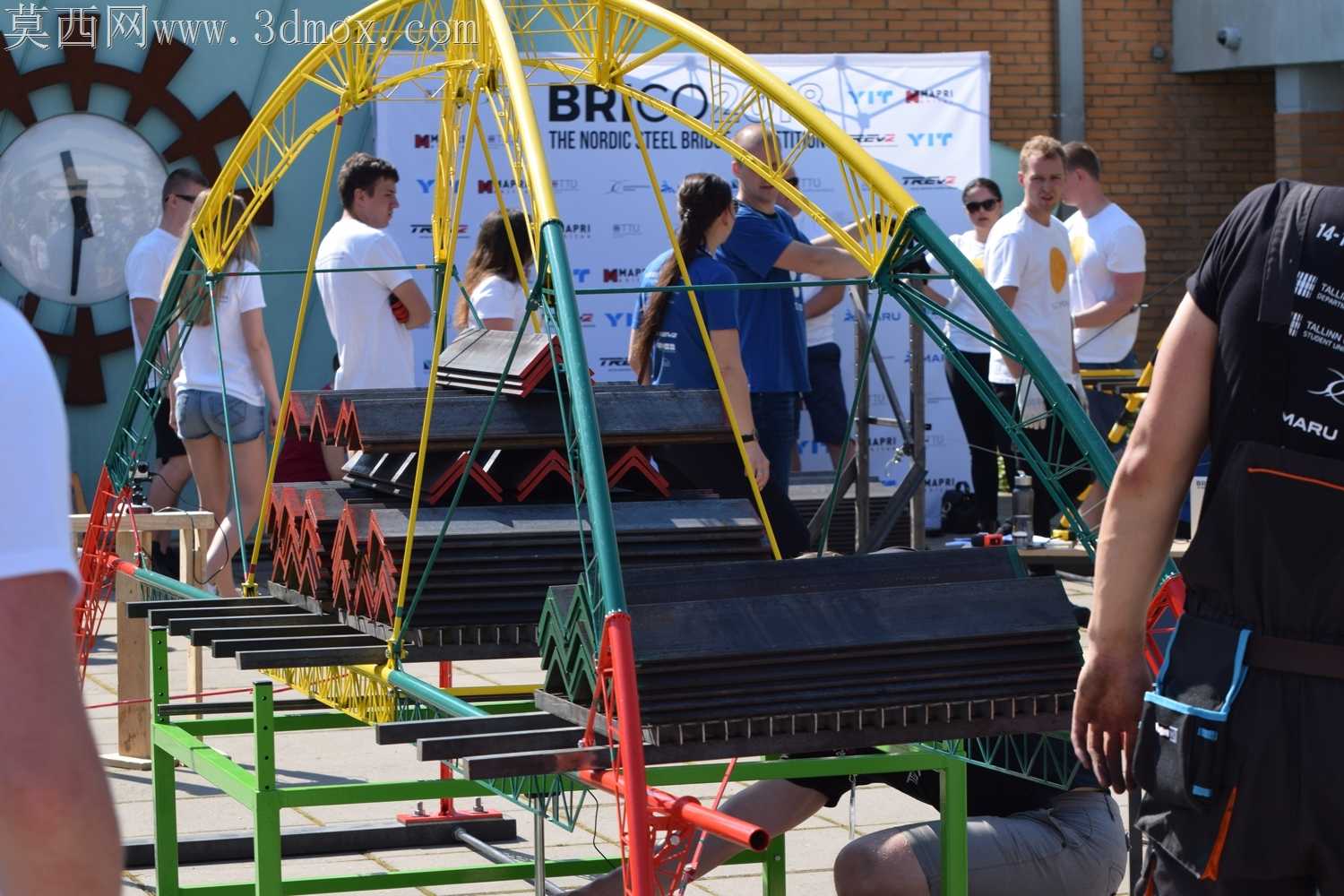

S355钢的屈服强度特性决定了这类竞赛级钢桥不能照搬常规市政拱桥的杆件截面，过厚的管壁会直接让总重超出赛事限制，过薄的弦杆又会在竖向加载时出现失稳屈曲。三层色彩区分的拱肋并非单纯的视觉设计，不同颜色对应不同受力层级的杆件，最外侧红色斜向支脚直接承接拱脚传递的全部水平推力，与地面支座接触的端板做了加宽处理，避免集中应力撕裂支座连接焊缝。中间层绿色的主拱桁架采用变截面三角腹杆排布，靠近拱脚位置的腹杆间距更密，抵消拱脚处更大的剪力，往拱顶方向腹杆间距逐步放宽，在不损失整体刚度的前提下削减冗余重量。最内层黄色的拱肋与桥面系直接连接，吊杆采用细圆钢模拟真实钢桥的高强钢丝吊杆，每根吊杆的预紧力在结构设计时做了匹配调整，避免加载时出现单根吊杆受力过载断裂的情况。桥面系的横梁采用桁架式结构替代实心钢梁，上下弦杆用小截面矩形管，中间腹杆用细圆钢交叉排布，既满足桥面5米跨度下的挠度要求，又能把桥面系自重压到最低。拱肋之间的横向联系杆没有采用通长直杆，而是顺着拱的弧度做了分段连接，每段联系杆的位置刚好对应腹杆节点，避免在拱肋弦杆中段额外开孔造成应力集中。现场拼装时这类结构最容易出问题的就是拱脚的角度偏差，哪怕两度的角度误差都会让拱顶合龙段无法对接，设计时在拱脚支脚与主拱连接的位置做了定位止口，不需要额外工装就能快速找准拼接角度。不同颜色的杆件对应不同的壁厚规格，加工时不容易出现杆件混料的问题，切割下料时可以按颜色分类排料，减少钢材损耗。节点处的连接没有采用复杂的相贯线满焊，而是在主弦杆上焊接了小型连接耳板，腹杆通过耳板螺栓连接，既降低了现场焊接的变形量，也方便竞赛现场快速拆装调整。整个结构没有多余的装饰构件，每一根杆件的存在都对应明确的受力路径，64kg的总重控制刚好卡在赛事限值内，加载时的变形量能满足赛事要求的挠度标准，这类结构设计逻辑也能给小型景观钢桥、临时施工便桥的轻量化设计提供参考，打破常规钢结构桥靠堆材料提刚度的设计惯性。
