北欧钢桥竞赛桁架拱式钢结构桥

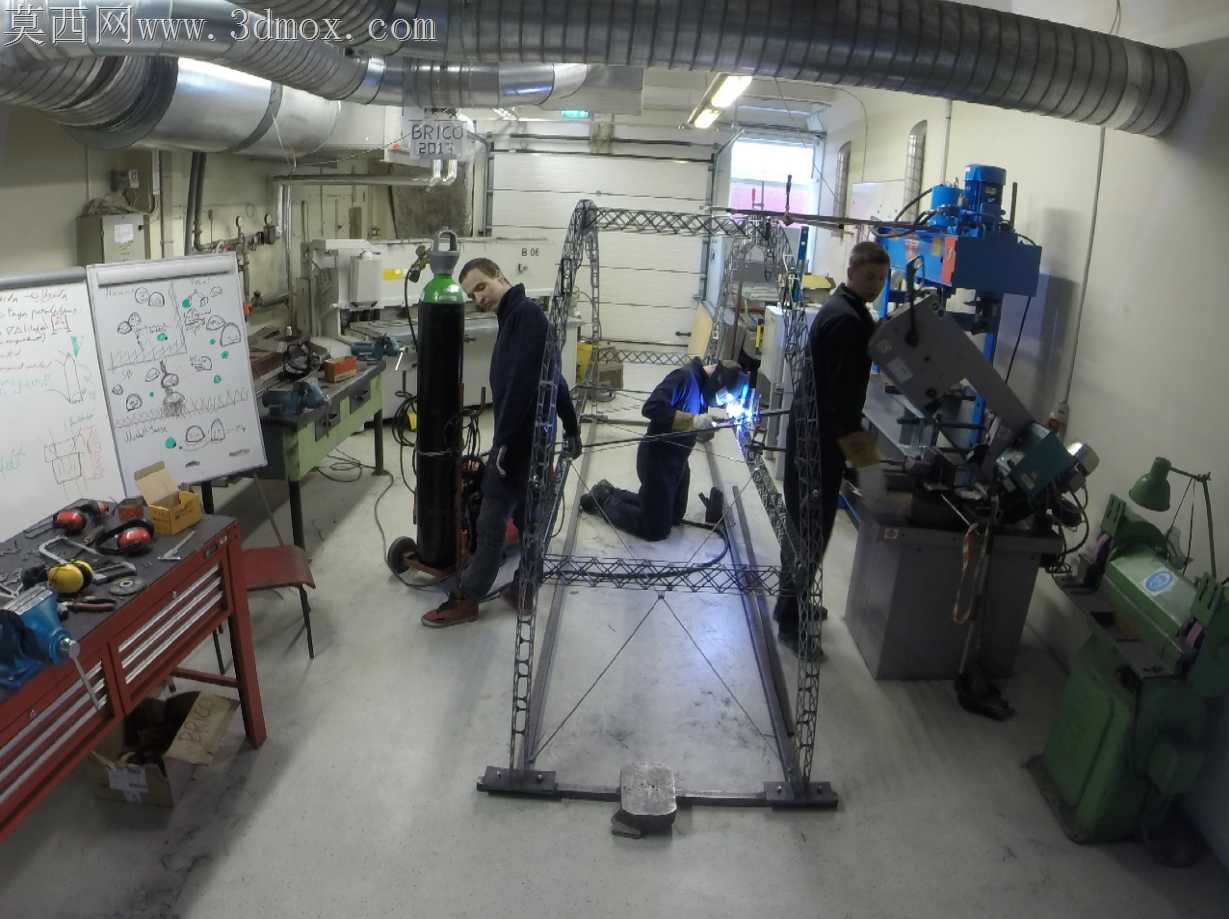

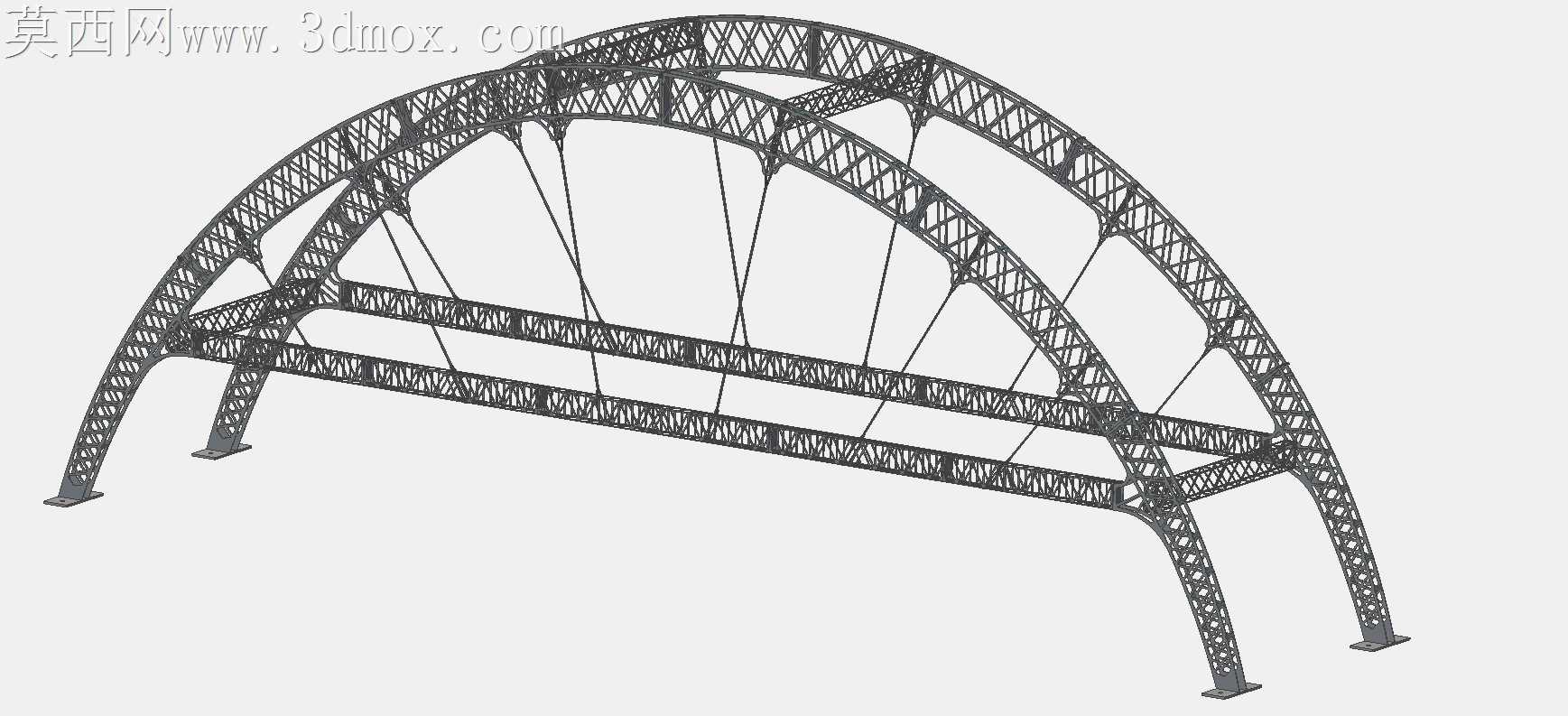

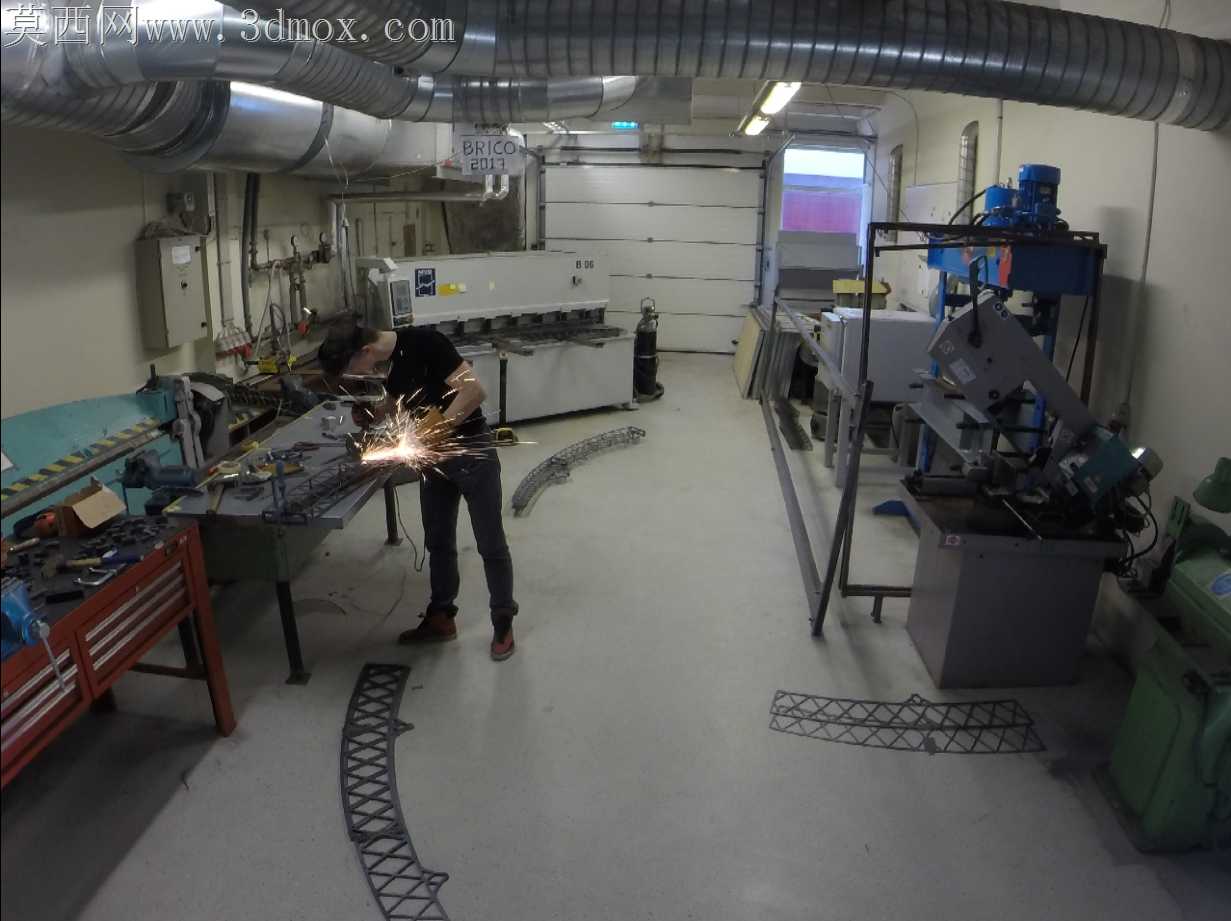

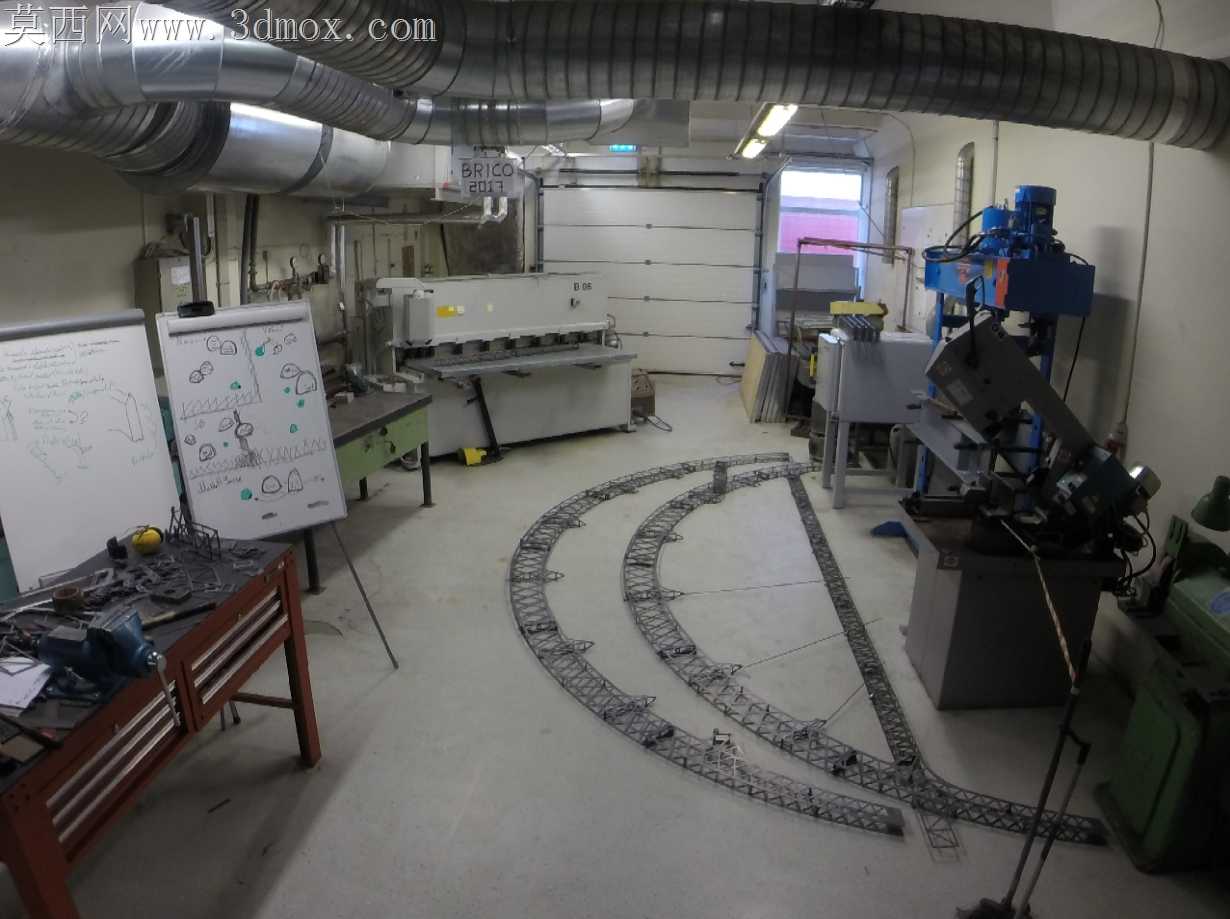

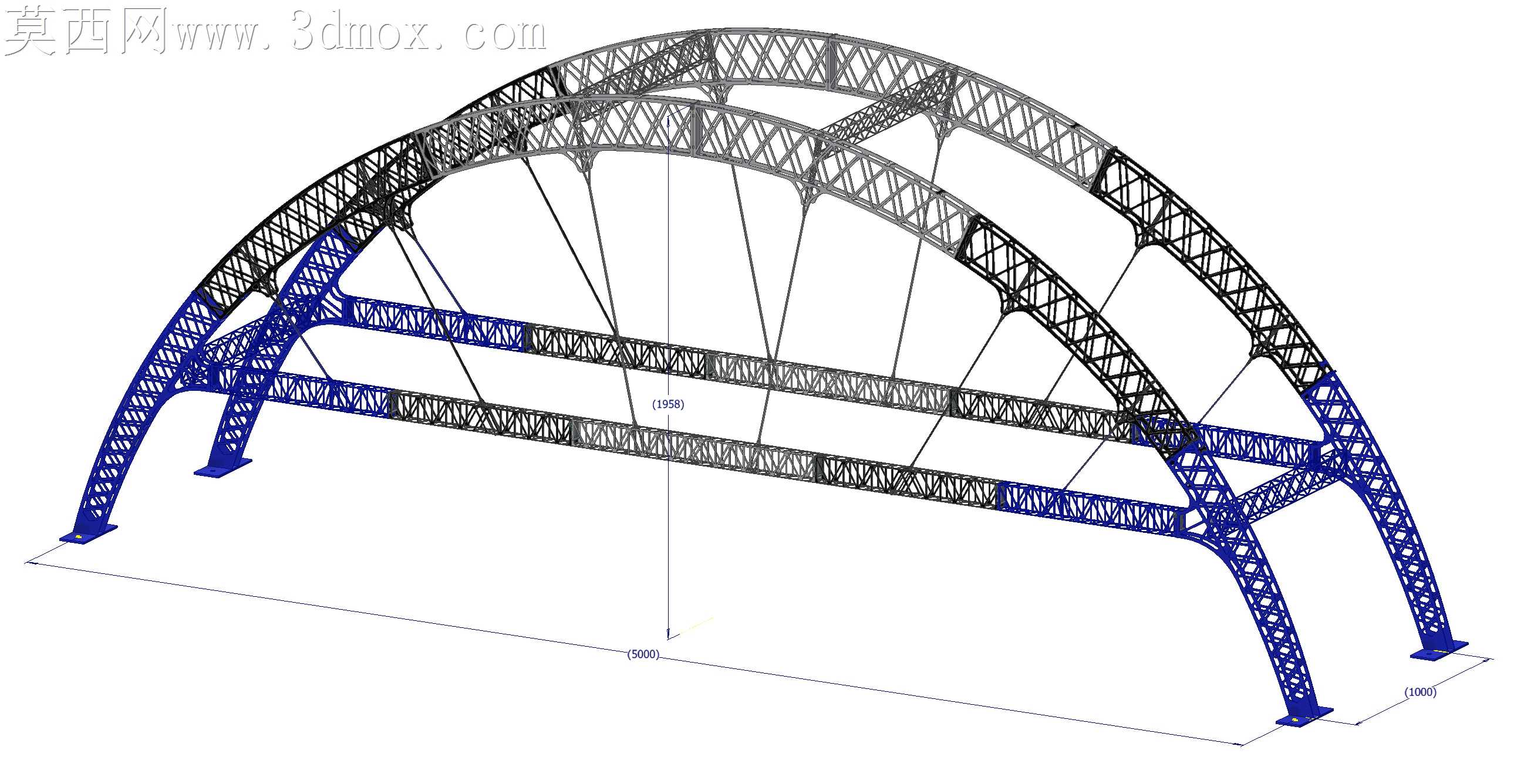

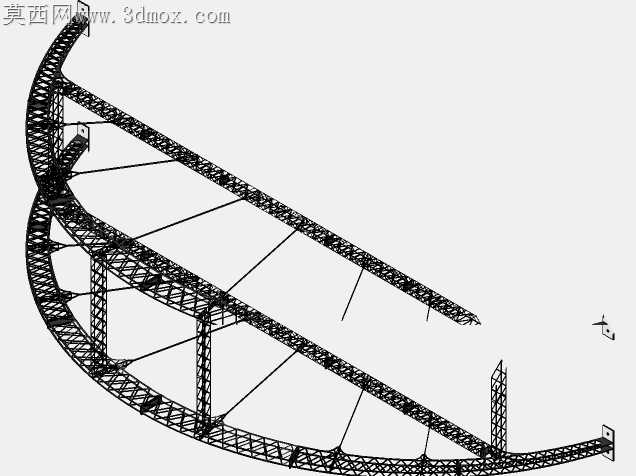

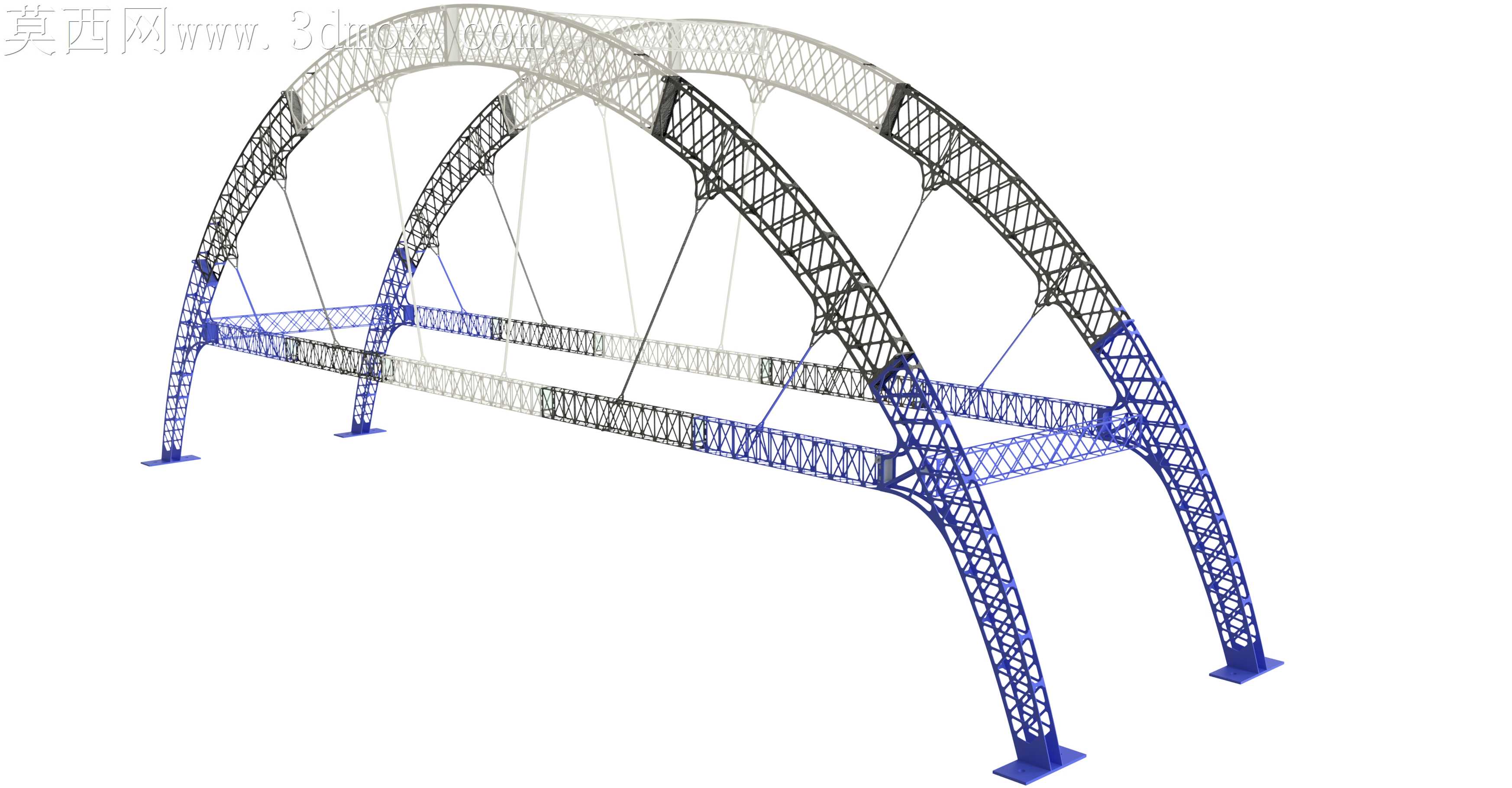

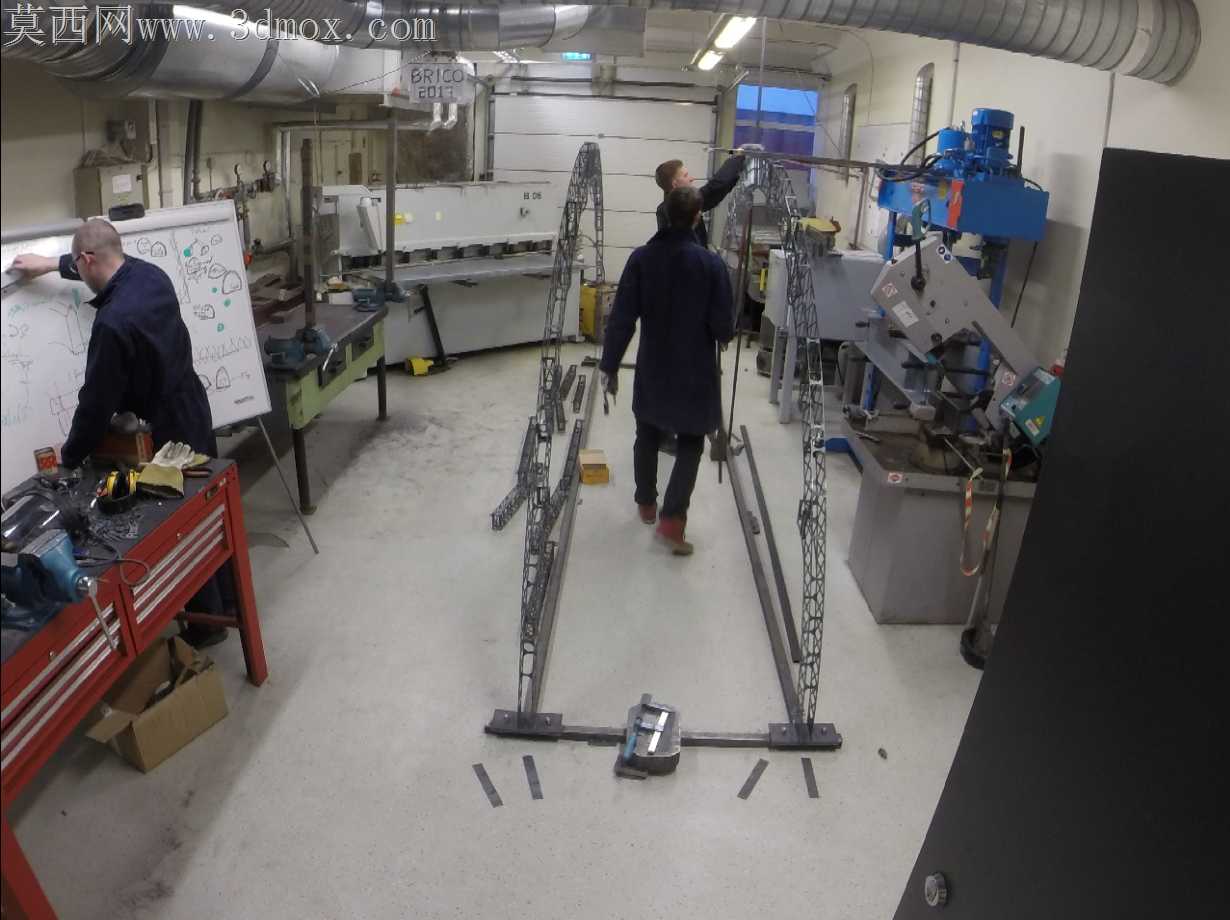

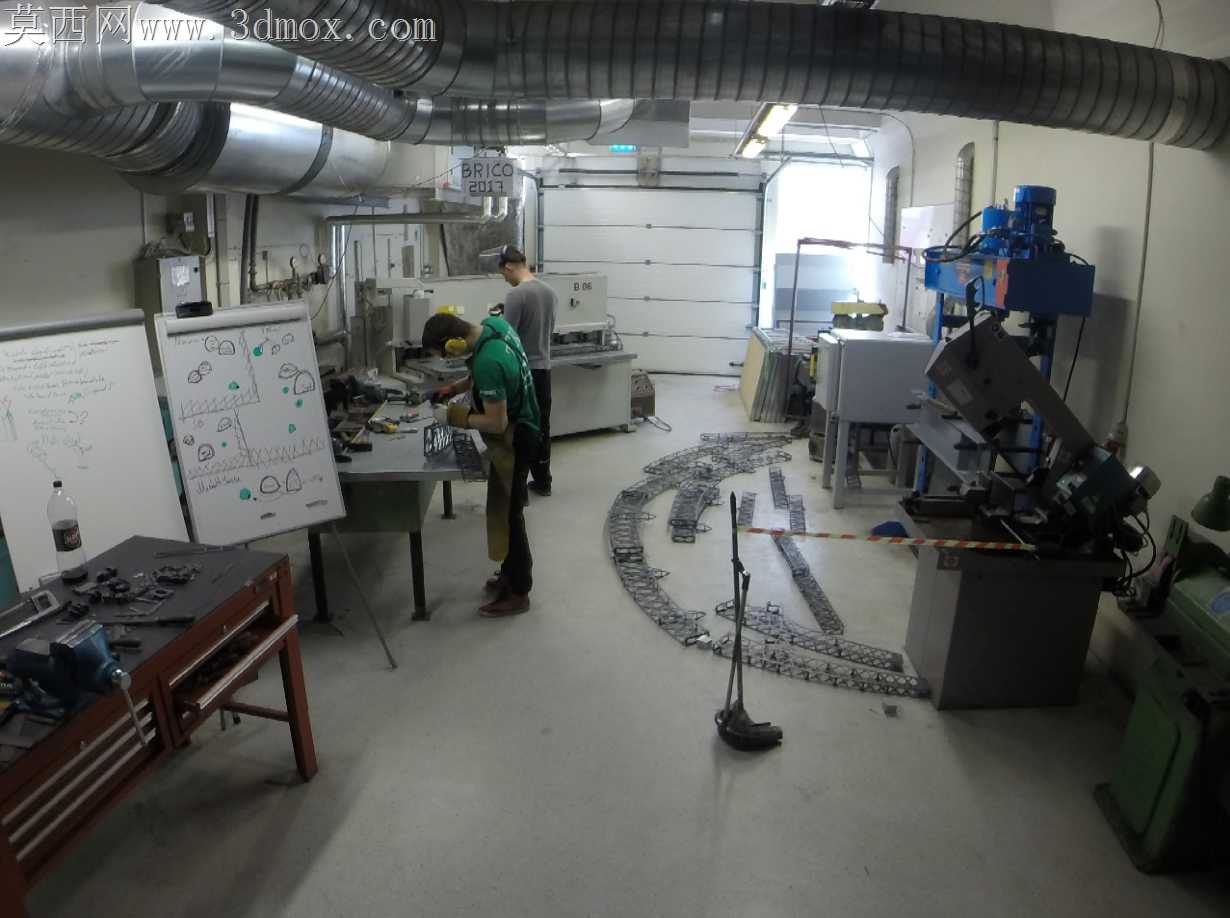

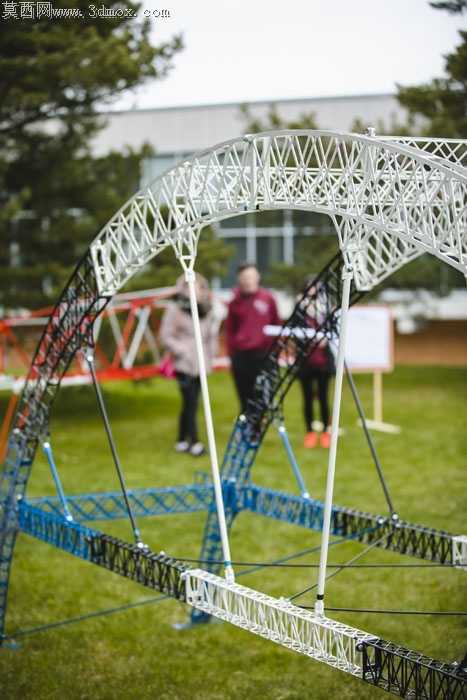

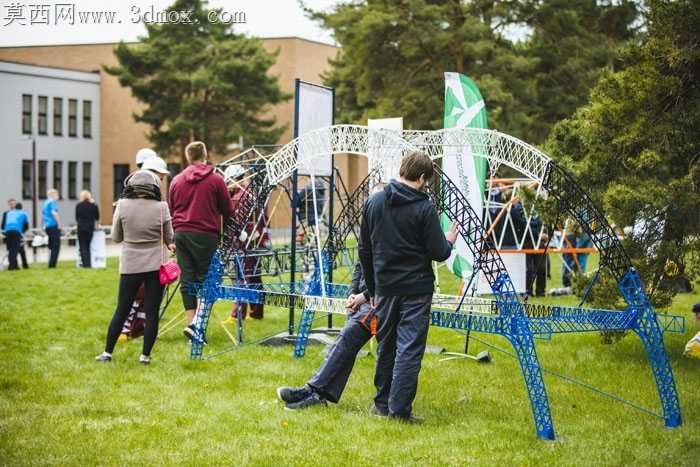

钢桁架拱桥的加工落地，最容易踩的坑就是腹杆与主拱弦杆的相贯线切口偏差，一旦单根腹杆的切口角度差了半度，现场拼装时就会出现螺栓孔对不齐、强行锁附后杆件内应力激增的问题，满载测试时很容易在节点位置出现应力集中断裂。这款参赛钢桥的腹杆排布没有采用常规等间距三角桁架布局，靠近拱脚位置的腹杆加密了15%的排布密度，对应拱脚位置更大的支座反力，把集中荷载分散到更多的弦杆节点上，避免单根杆件受力超过S355钢的屈服阈值。主拱的弦杆采用变径处理，拱顶位置弦杆截面比拱脚位置收窄22%，既匹配拱顶位置更小的轴力分布，也能削减整桥的自重冗余，毕竟竞赛规则里总重卡得极严，每多一公斤无效配重都可能拖垮最终成绩。桥面系的横梁和主拱下弦的连接没有采用满焊工艺，改用带长圆孔的螺栓铰接节点，能抵消温度变化带来的杆件热胀冷缩形变，也能在动载测试时释放部分振动应力，避免焊缝长期受交变荷载出现疲劳开裂。拱脚的支座板做了1:10的坡度铣削处理，刚好匹配拱脚的传力角度，让支座反力垂直作用在测试台面上，不会出现水平分力导致的桥体滑移。拉索和主拱的连接节点做了圆弧过渡处理，没有尖锐的直角切口，避免拉索在反复振动过程中被切口边缘割伤，也能降低节点位置的应力集中系数。实际加工时，所有杆件的下料都采用激光切割保证相贯线切口精度，单根杆件的长度公差控制在0.2mm以内，拼装时不用反复修磨切口就能顺利对位，整桥拼装完成后整体直线度偏差不超过3mm，满载加载时的跨中挠度比规则限值低40%，既满足承重要求，也把总重控制在极低的水平。
