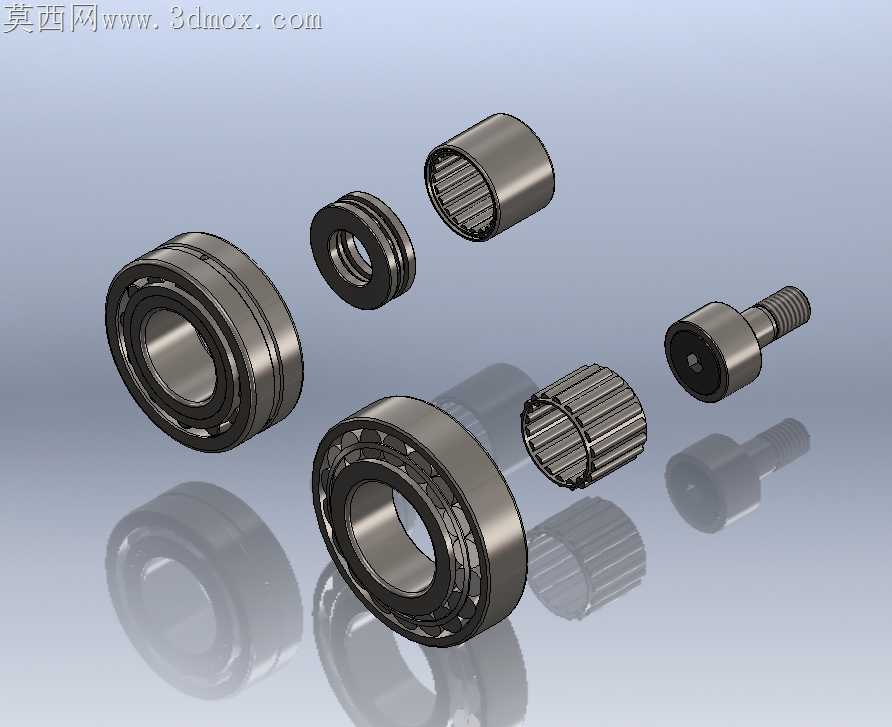

多规格参数化滚动轴承组件结构设计

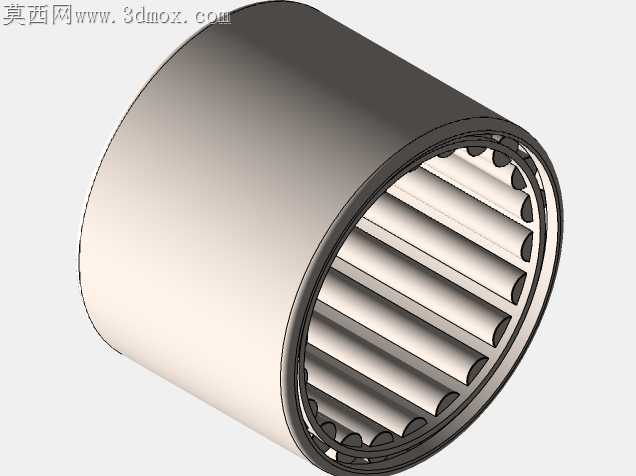

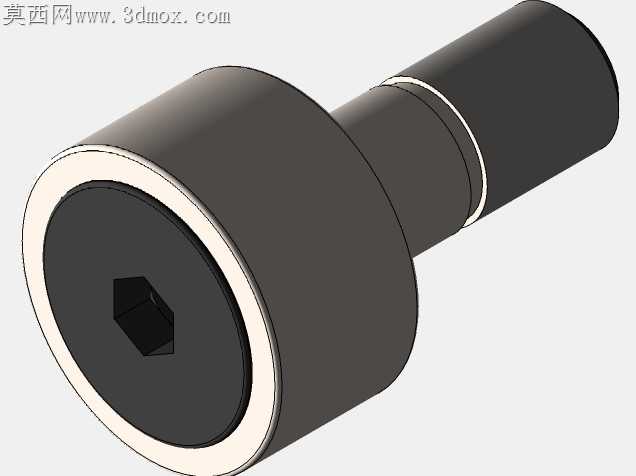

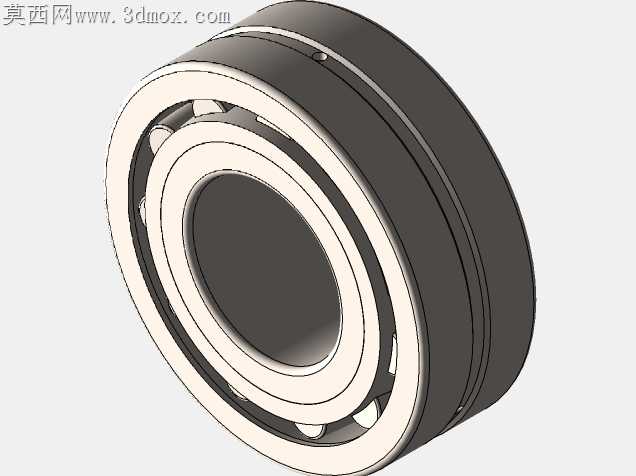

常规轴承选型常遇到标准件无法适配非标安装空间的问题，过窄的安装位塞不下标准厚度轴承，过长的轴伸端又找不到匹配长度的滚针组件，硬凑标准件要么出现轴向窜动，要么滚道与滚动体接触应力超标，跑合几百小时就出现点蚀剥落。这套参数化轴承组件在结构设计阶段就把加工适配性放在核心位置，不同型号的内圈、外圈、滚动体都预留了可调整的参数接口，不用重新绘制基础特征就能调整滚道曲率半径、挡边高度、滚针长度与直径，适配不同轴径、座孔的安装需求。滚针组件的保持架窗孔做了微小的倒角优化，避免冲压加工时窗孔边缘产生毛刺卡滞滚针，滚针装入后能保持均匀的周向间隙，不会出现相邻滚针摩擦剐蹭的问题。带螺栓轴的滚轮轴承特意把轴颈与滚道的同轴度公差控制在0.01mm以内，加工时一次装夹就能完成轴颈螺纹、滚道外圆的磨削，不用二次找正带来的形位误差，装入设备后滚轮转动不会出现偏摆，能平稳承受径向载荷与少量轴向冲击。双列滚珠轴承的内圈挡边做了0.2mm的退刀槽设计，磨削滚道时砂轮不会碰到挡边端面，能保证滚道表面粗糙度达到Ra0.8的要求，滚动体运转时的摩擦阻力更小，温升控制更稳定。不同轴承的密封槽尺寸也做了参数化适配，接触式密封、非接触式密封都能对应安装，不用重新修改外圈结构就能满足不同工况的防尘防漏油需求。推力垫圈的厚度公差控制在±0.005mm，装配时能精准调整轴承的轴向游隙，不会因为垫圈厚度偏差导致游隙过大出现窜动，或是游隙过小出现运转卡滞发热。所有组件的倒角尺寸都统一按照机械加工规范设置，没有出现尖锐棱角，装配时不会划伤安装工人的手套，也不会在压装时刮伤座孔与轴的配合表面，压装过程中轴承能平稳导入安装位，不会出现偏斜导致的内圈涨裂、外圈崩边问题。滚道表面的淬硬层深度参数也预留了调整空间，重载工况可以加大淬硬层深度避免压痕，轻载高速工况可以适当减薄淬硬层降低加工成本，不用重新建模就能快速生成对应工况的轴承模型，直接导出加工图纸就能送厂生产，省去了重复绘制基础特征的时间，也避免了反复改图容易出现的尺寸标注错误。
