小型低空长航时飞马无人机结构设计

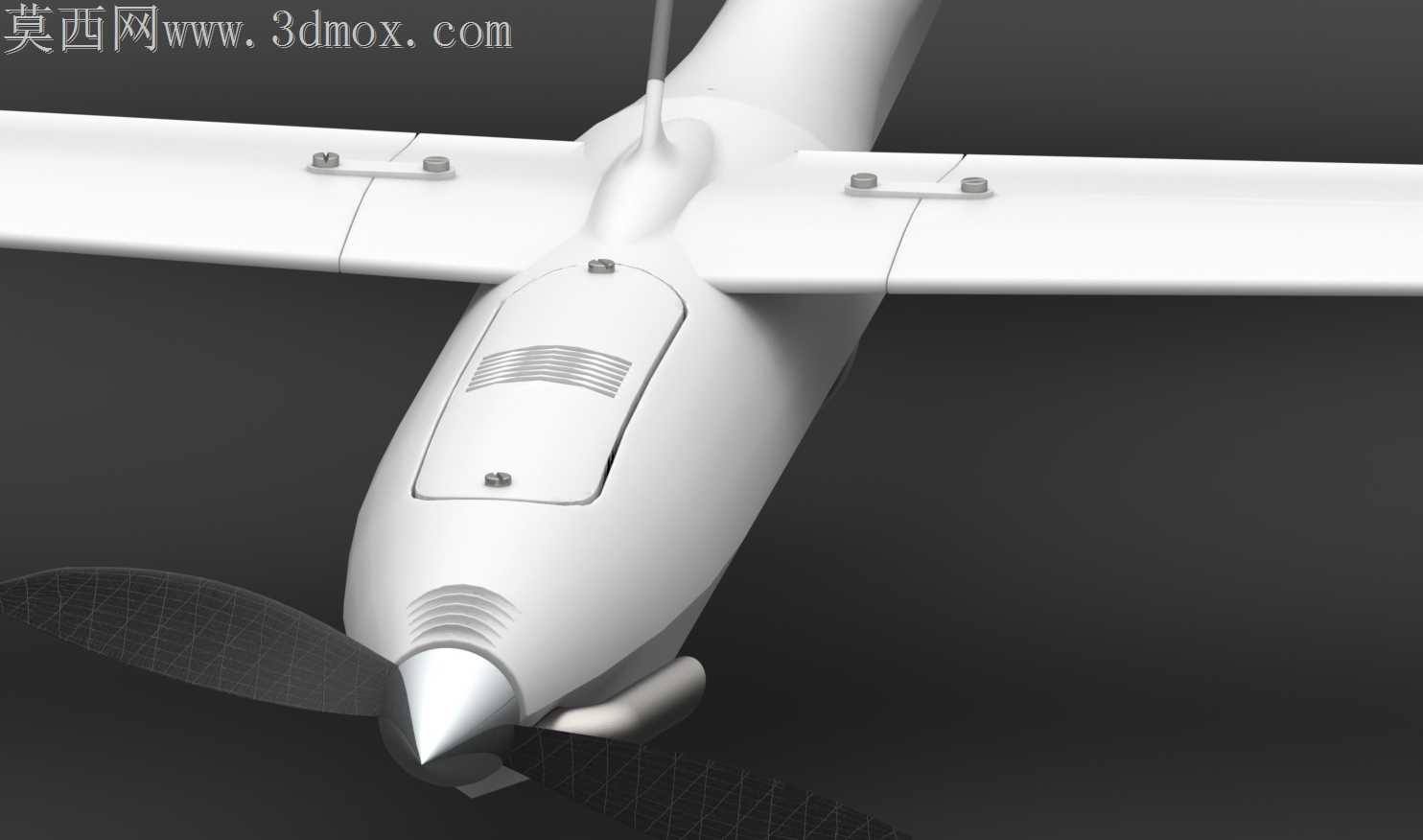

低空长航时无人机的蒙皮曲面加工一直是小批量试制阶段的核心痛点，常规等厚曲面成型后，机翼与机身衔接处极易出现气动外形偏差，高速试飞时会诱发局部紊流，直接拖累续航表现。这款飞马无人机的曲面设计完全贴合低空低速飞行的气动需求，机头锥段采用渐收的双曲率曲面，从雷达罩末端到螺旋桨桨毂的过渡段没有生硬的折角，曲面G2连续的区域覆盖了整个前机身，加工时采用五轴铣削成型蒙皮模具，脱模后无需大量手工打磨就能保证外形精度，避免了手工修形带来的曲面误差。机翼采用大展弦比平直翼布局，翼根与机身的连接段做了加厚处理，内部预埋的碳纤维加强梁位置刚好避开了机载设备的安装舱位，蒙皮分模线选在机翼最大厚度处，合模时的接缝刚好处于气动压力较低的区域，不会对飞行阻力造成明显影响。尾翼的垂直安定面与机身尾部的衔接曲面做了小幅修型，没有沿用常规无人机的直角转接，而是用小曲率曲面顺滑过渡，既减少了尾部的气流分离，也给尾推螺旋桨的滑流让出了顺畅的通道。机身中部的设备舱开口做了下沉式台阶设计，舱盖合上后台阶面刚好与机身外蒙皮齐平，缝隙控制在0.2mm以内，避免了舱盖凸起带来的额外阻力，舱盖的快拆锁扣隐藏在蒙皮内侧，外部没有突出的结构件，不会破坏整机的气动完整性。机头的铜色整流罩并非单纯的装饰件，其内部预留了任务载荷的安装空间，曲面弧度刚好匹配光电探头的观测视角，不会对下方的观测视野造成遮挡，整流罩与机身蒙皮的接缝处做了错位止口设计，雨天飞行时可以避免雨水顺着缝隙渗入设备舱。螺旋桨的桨尖做了小翼修型，能有效降低桨尖涡带来的能量损耗，配合低阻的机身外形，能在同等燃油载荷下提升近两成的续航时间。起落架采用轻量化的收放结构，收起后完全埋入机身下部的舱段内，舱门关闭后与机身曲面完全齐平，不会在飞行时产生额外的寄生阻力。尾翼上的天线安装座做了流线型包覆，天线根部的整流曲面顺着气流方向延伸，减少了天线带来的阻力增量，同时也避免了天线尾流对尾翼操纵面的干扰。整个机身的曲面分块充分考虑了复合材料铺层的工艺特性，每一块蒙皮的曲面曲率变化都控制在铺层工艺允许的范围内，不会出现铺层褶皱或者纤维架空的问题，试制阶段的成品率能提升三成以上，也降低了后续批量生产的工艺难度。
