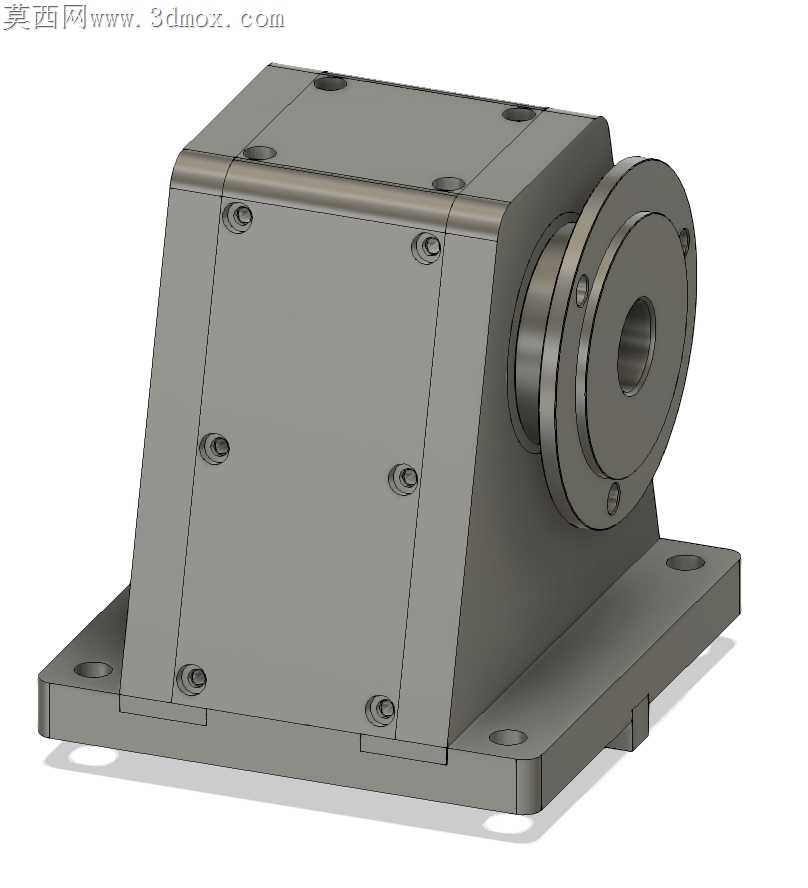

适配小型车床的第四轴分度转台结构

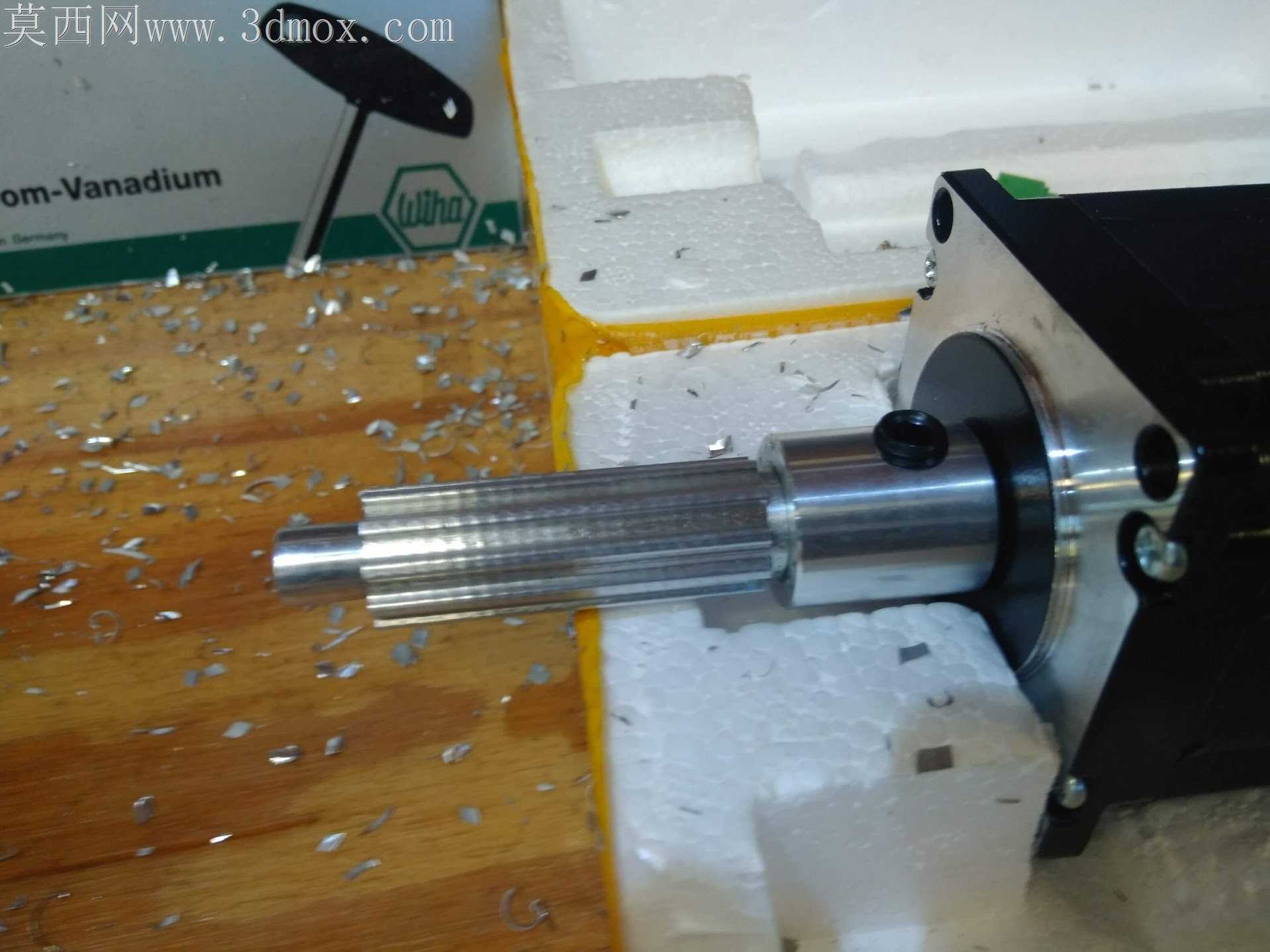

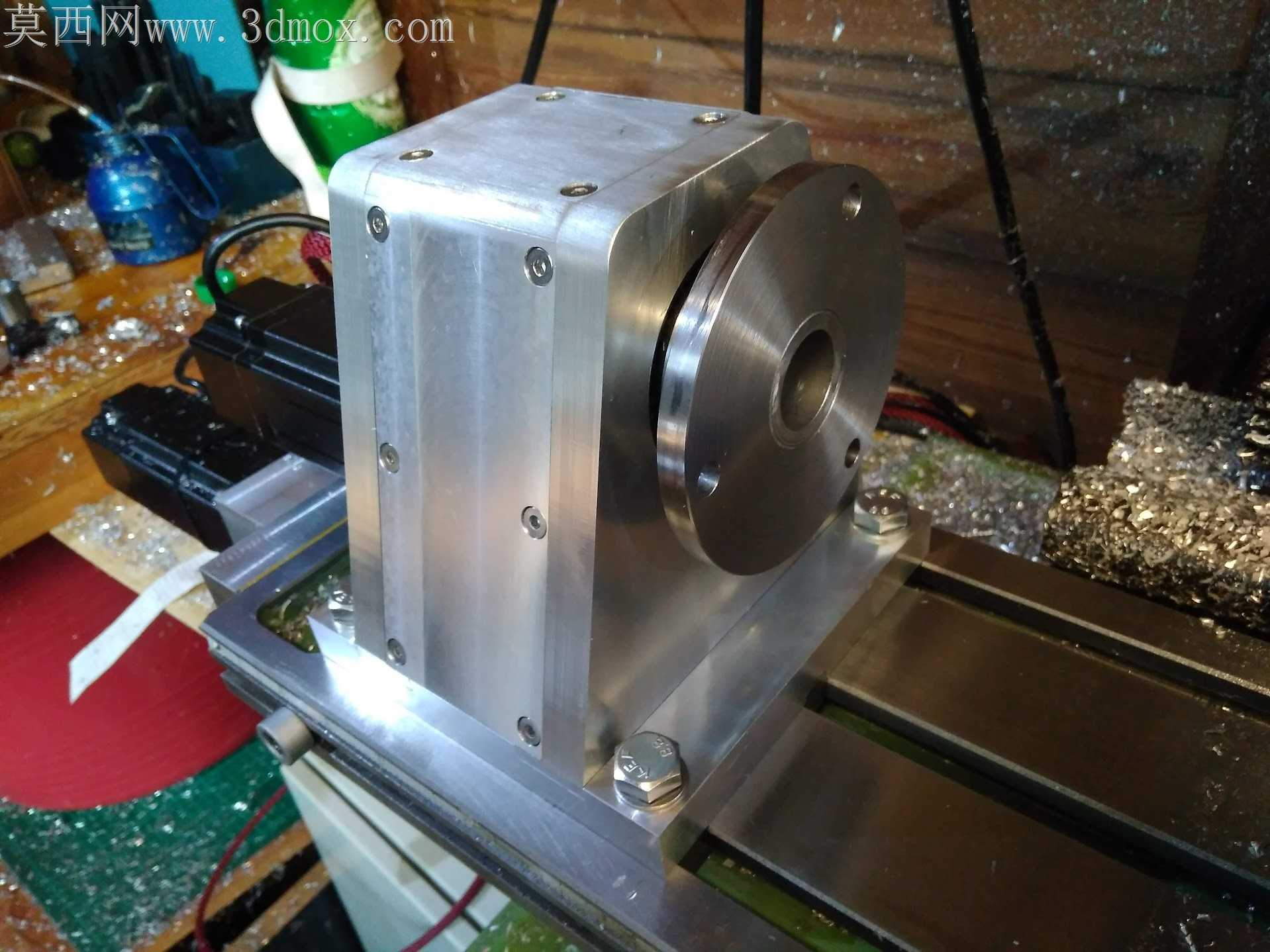

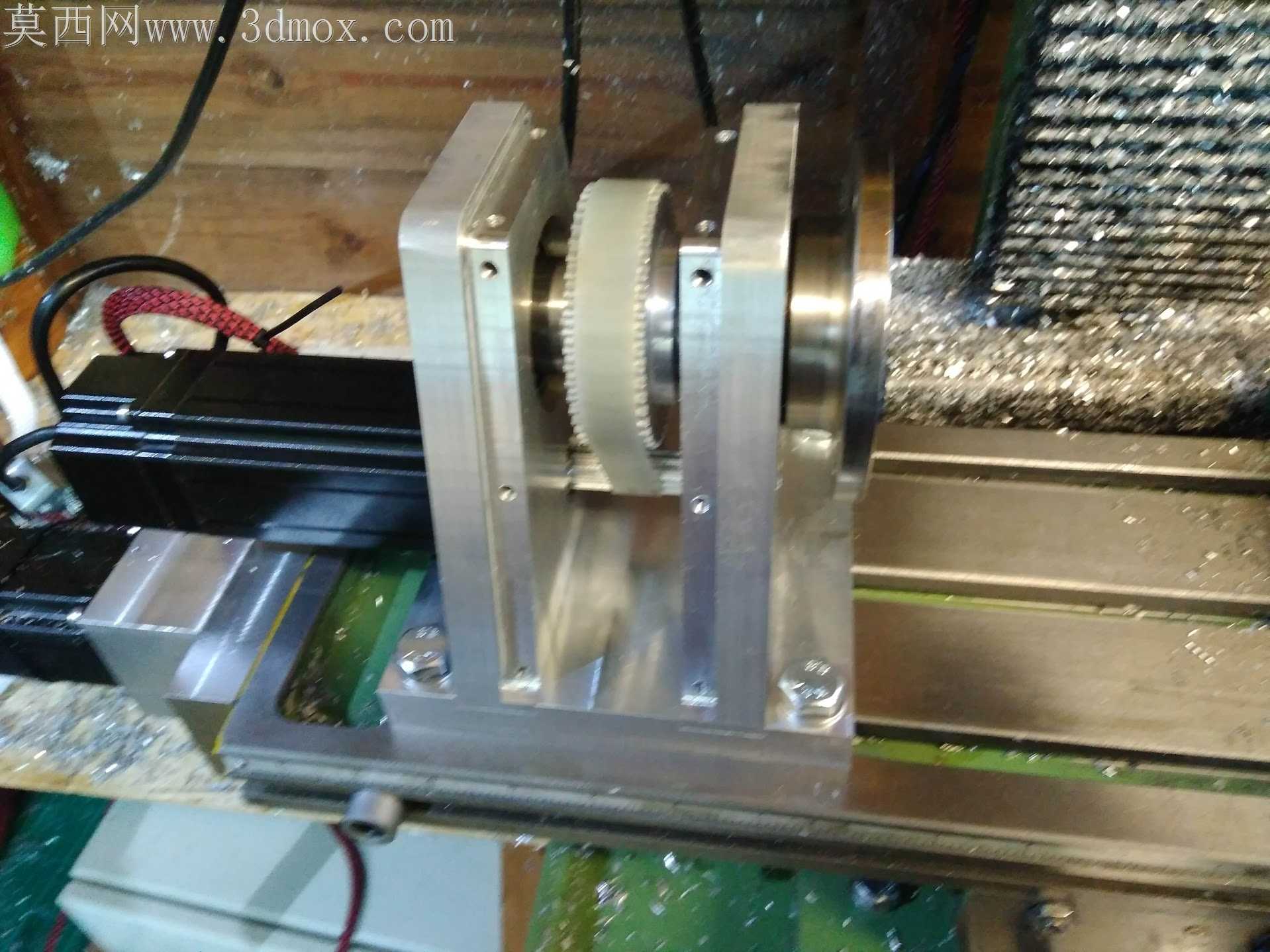

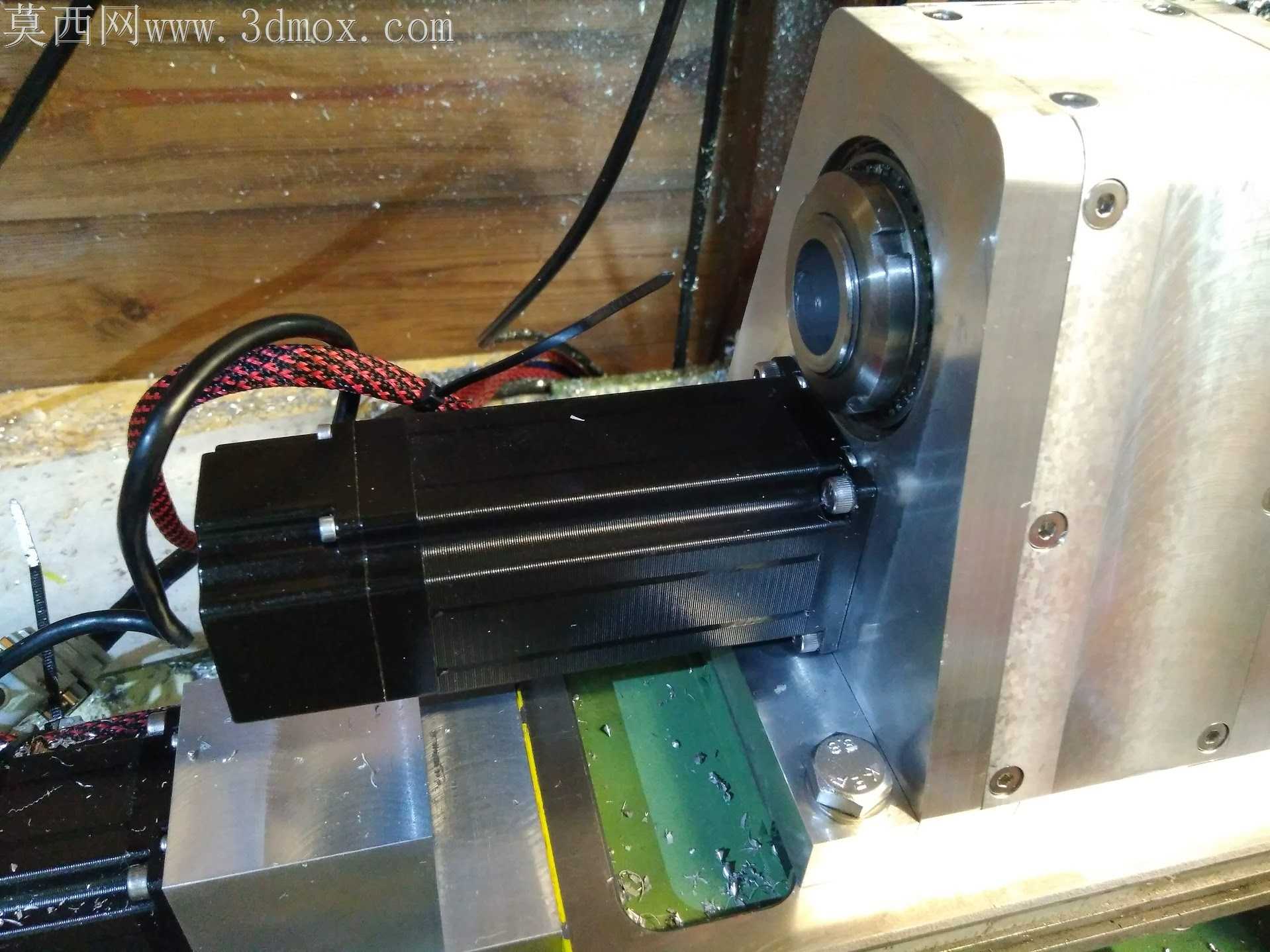

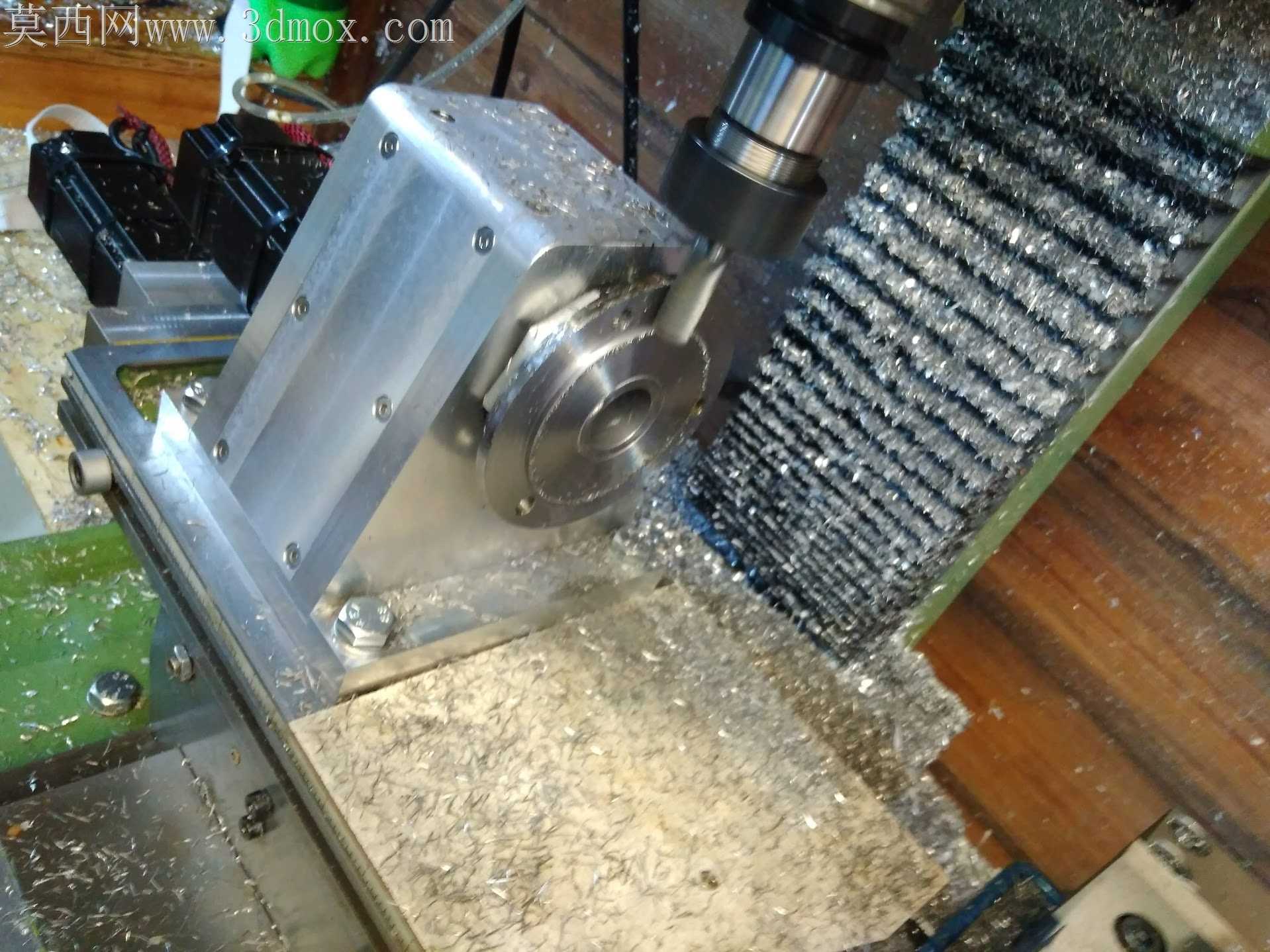

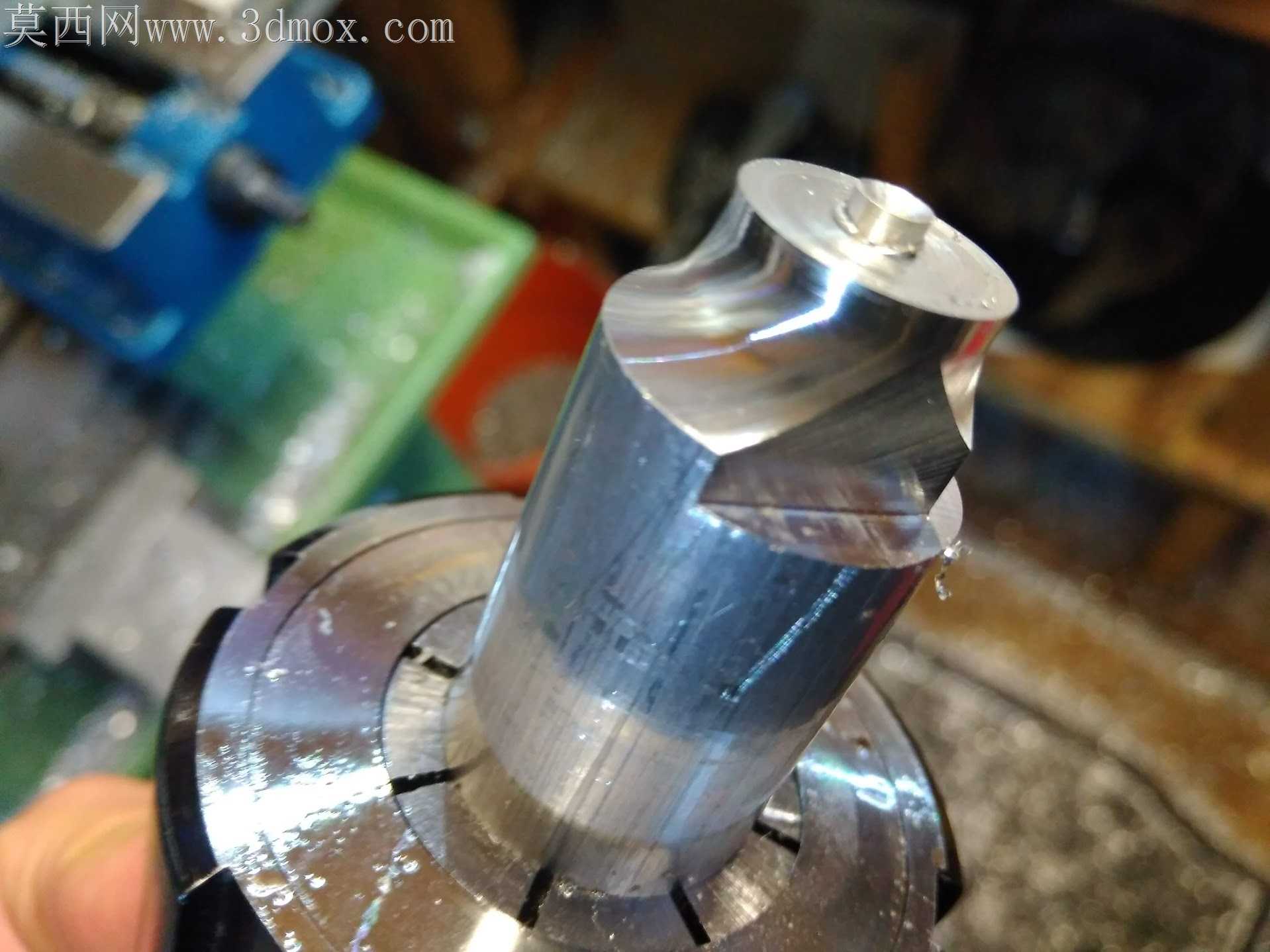

小型普通车床加装第四轴时，最容易出现的问题是转台与工作台贴合不严、传动带张紧度难把控，长期切削受力后主轴窜动直接影响加工精度，这套结构从加工适配的角度做了全链路的细节打磨。底座预留12毫米定位键槽，能直接和车床工作台的T型槽精准对齐，底座上的安装孔位完全匹配常用小型车床的M10螺栓孔距，不用二次扩孔或者做转接板，装夹时能省掉大半找正时间，避免转接带来的累积误差。主轴采用钢管压制成型的圆盘结构，搭配48齿同步带轮传动，特意取消了额外的皮带张紧机构，靠前期反复测算的各轴间距来保证皮带啮合度，实际试切时传动比稳定，不会出现张紧轮带来的额外径向负载，长时间运转也不会有皮带跳齿的问题。主轴前侧用LM48548圆锥滚子轴承承载切削径向力，电机端用0608轴承做支撑，双轴承的跨距经过反复调整，既不会因为跨距太小导致刚性不足，也不会因为跨距过大增加转动阻尼，主轴末端做M35×1.5的螺纹段，配合锁紧螺母就能给轴承施加稳定预紧力，避免切削振动带来的轴承游隙变化。端盖和侧面板的厚度做了差异化设计，侧面板用6毫米钢板，盖板同样用6毫米厚度，底座用16毫米厚钢板，轴承安装支架用25毫米厚铝板，不同部位的厚度选择完全匹配受力需求，底座承担整机装夹的压应力用厚钢板保证刚性，支架承担轴承的径向支撑力用厚铝板兼顾减震和重量，侧面板只做防护用薄板减少整机自重。主轴预留20毫米通孔，能穿过长棒料做进给接料，适配ER32夹头螺母，能装夹不同直径的工件，搭配闭环步进伺服时，扭矩和保持力足够应对小型车床的铣削、分度加工需求，特意预留了限位触发的杠杆安装位置，不用额外改装就能触发驱动器的位置偏离警报，后期加装尾架和耳轴也预留了对应安装位，不用二次打孔破坏原有结构精度。
