小型桌面级数控雕刻机结构设计

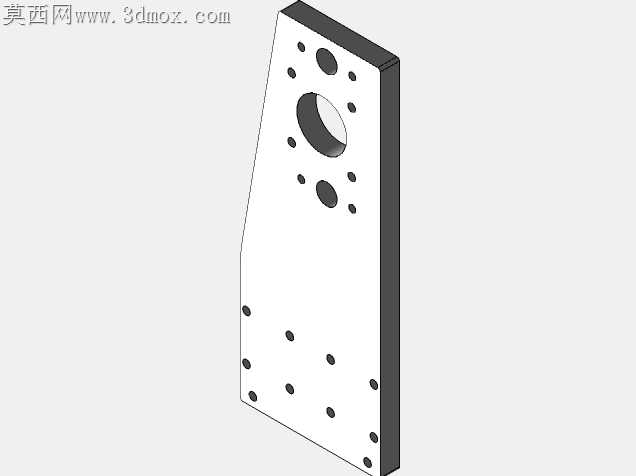

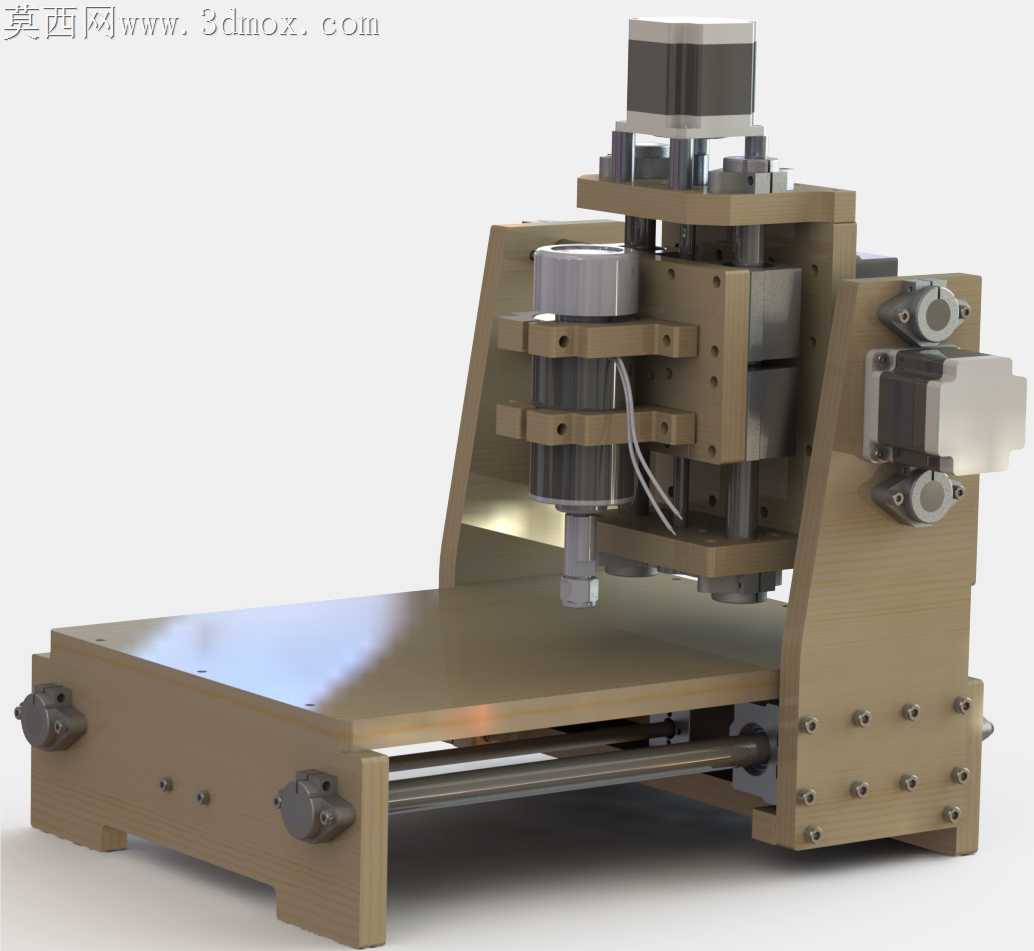

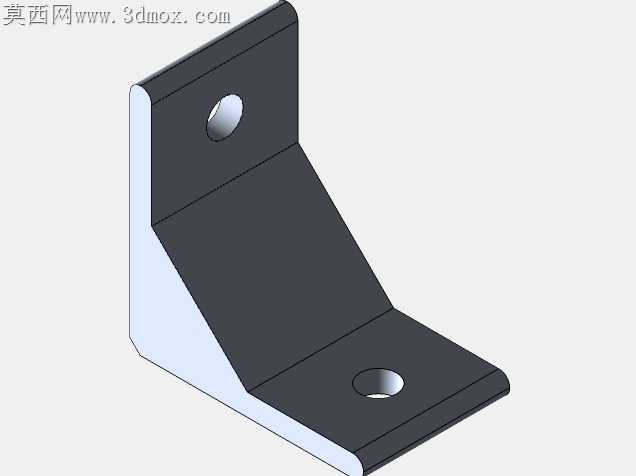

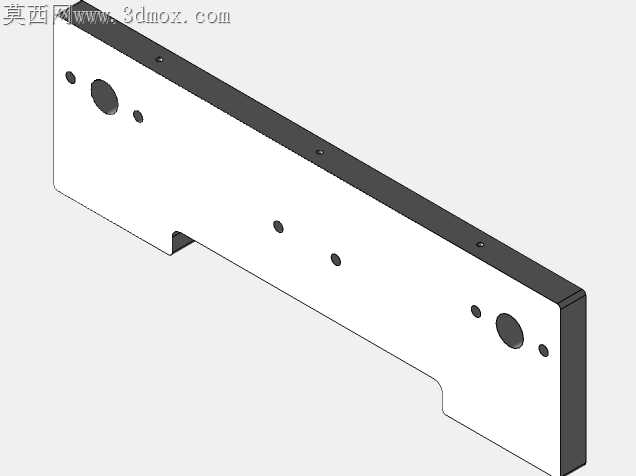

桌面级数控加工设备最常遇到的痛点，是小行程下的刚性冗余与加工震颤的矛盾——很多入门机型为了压缩成本选用薄铝板做机架，铣削硬木或软金属时Z轴冲头的震颤会直接在工件表面留下振纹，而盲目加厚侧板又会让整机重量超出桌面承载阈值，挪动和日常调试都极为不便。这套小型雕刻机的机架采用双侧立式厚板支撑结构，没有用常见的铝型材拼接方案，两侧立板直接与底部工作台基座通过沉头螺栓锁固，结合面做了铣平处理，避免拼接缝隙带来的装配错位，Z轴滑台的安装面与立板导轨安装面的垂直度公差可以控制在0.02mm以内，不需要后期反复打表调校。

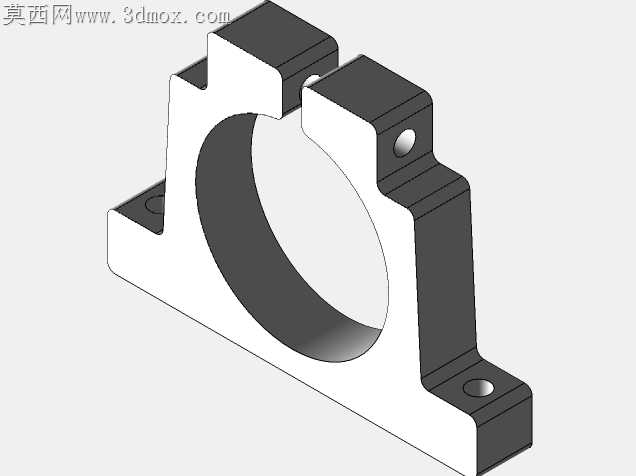

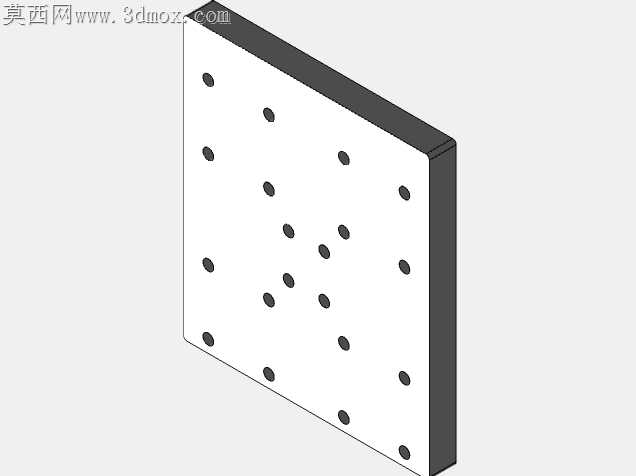

直线传动部分没有选用成本更低的光轴加塑料滑块组合，X、Y、Z三轴都采用了方形直线导轨搭配金属滑块，导轨的安装基面在设计时就预留了0.1mm的刮研余量，装配时可以通过塞尺调整导轨平行度，避免滑块运行时出现卡顿或过定位磨损。Z轴的主轴安装座做了分体式抱紧结构，更换不同功率的主轴电机时不需要拆解整个滑台，只需要松开抱紧箍的锁紧螺栓就能完成拆装，日常维护换件的效率比一体式安装座高出不少。

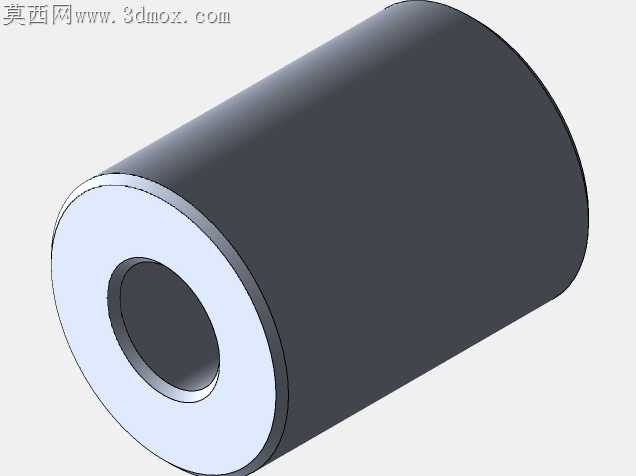

传动丝杠的支撑端采用了双角接触轴承背对背安装的结构，抵消丝杠高速往复运动时的轴向窜动，很多小型雕刻机只用单深沟球轴承做支撑，铣削时吃刀量稍大就会出现丝杠窜动导致的台阶纹，这个结构刚好规避了这个问题。底部工作台的T型槽采用了通槽设计，装夹工件时的压板螺栓可以在槽内任意滑动，不需要针对不同尺寸的工件单独打孔攻丝，适配不同大小的加工料件。

走线位置做了隐藏式线槽设计，主轴的动力线和限位开关的信号线都从立板内侧的线槽穿过，不会在设备运行时被滑台剐蹭断线，很多入门机型的走线直接裸露在滑台外侧，加工时产生的切屑很容易刮破线缆外皮造成短路。整机的所有连接螺栓都选用了内六角圆柱头螺栓，外露的螺栓头都做了沉孔处理，没有突出的棱角，日常清理切屑时不会被边角刮伤，设备外观也更整洁。

实际试切时，300W主轴在2mm切深铣削亚克力材料时，机架没有出现明显的共振，加工表面的粗糙度可以达到Ra1.6，完全满足小型零件打样、软金属雕刻、PCB板制作的日常需求，针对桌面场景做的重量控制也让它可以直接放置在常规工作台上使用，不需要额外做承重加固。
