电动粉料谷物卸料用集料闸门结构

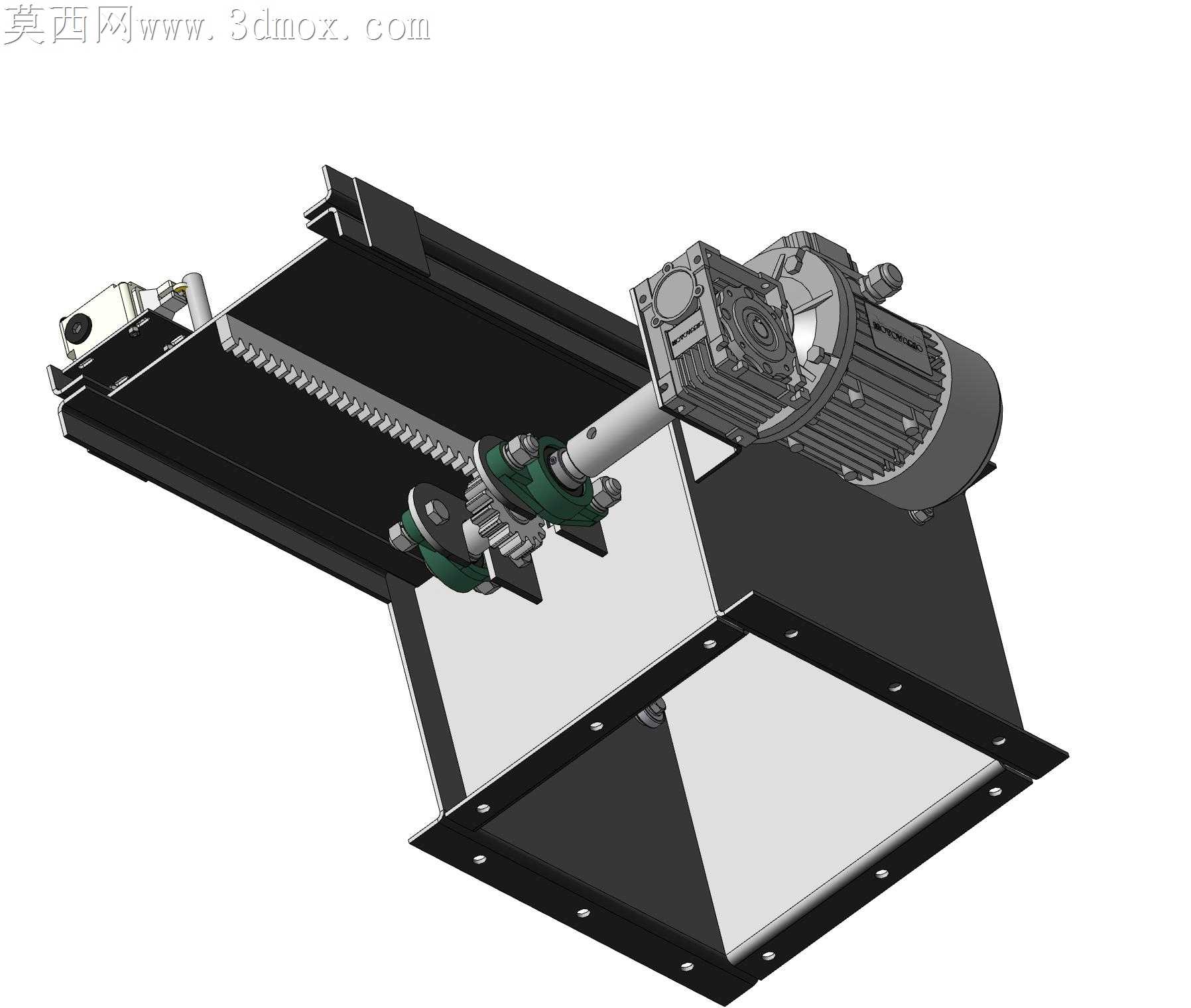

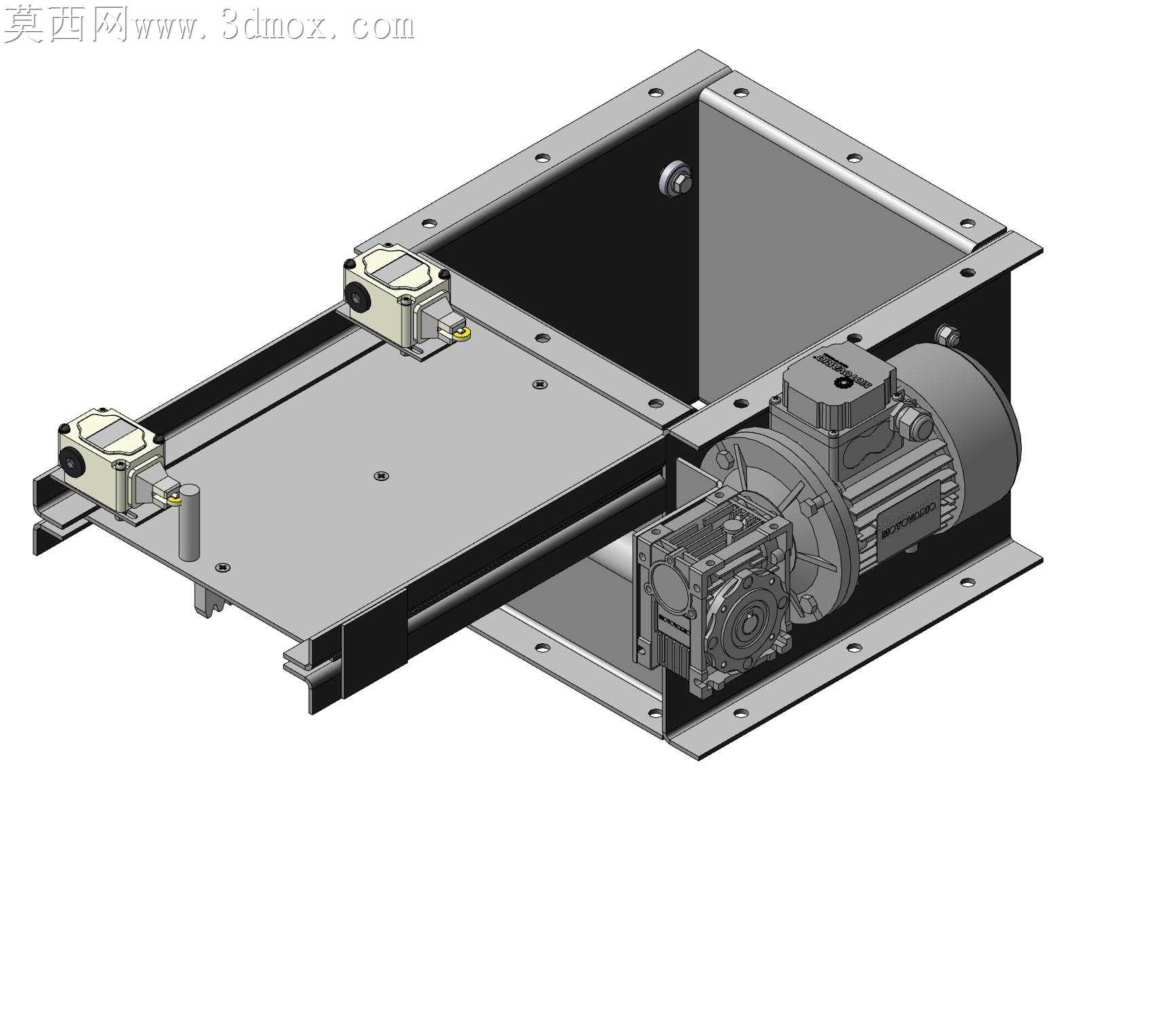

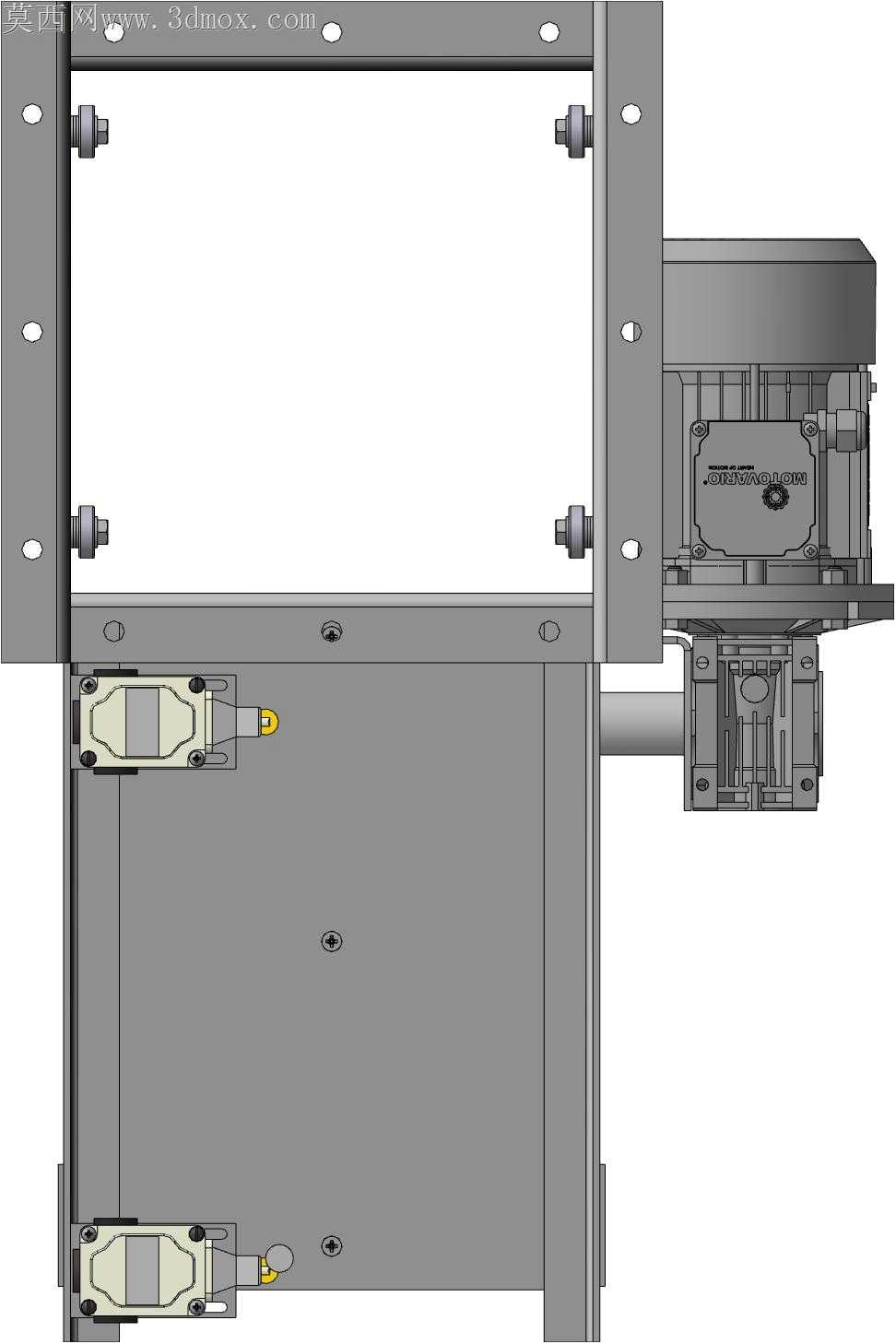

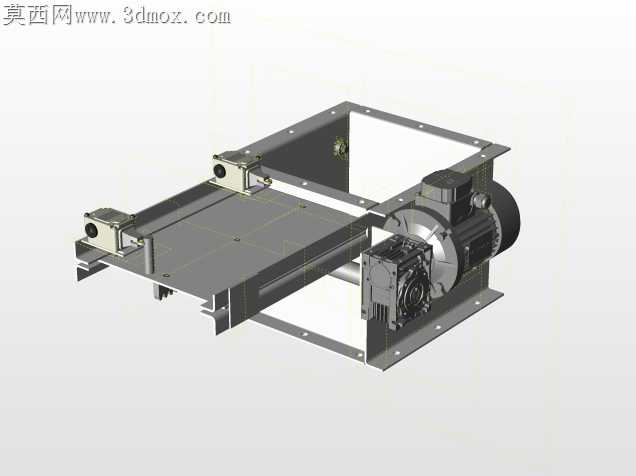

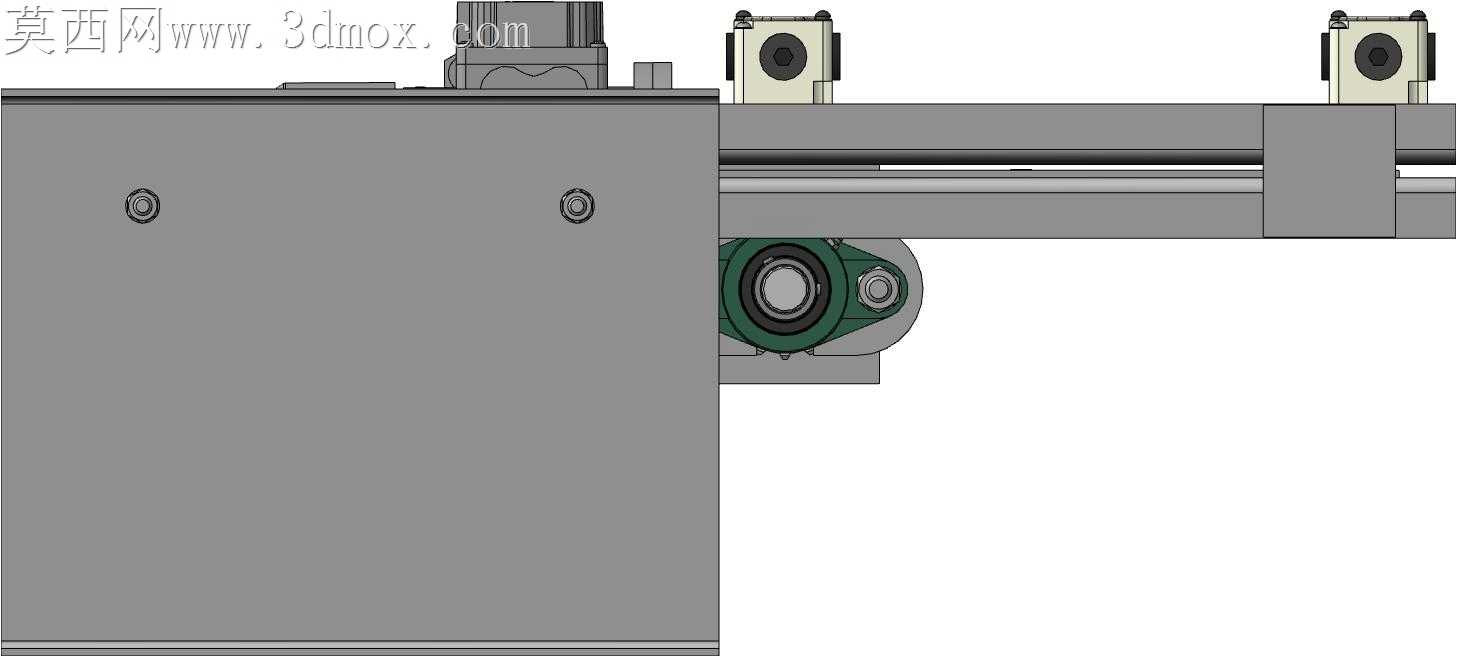

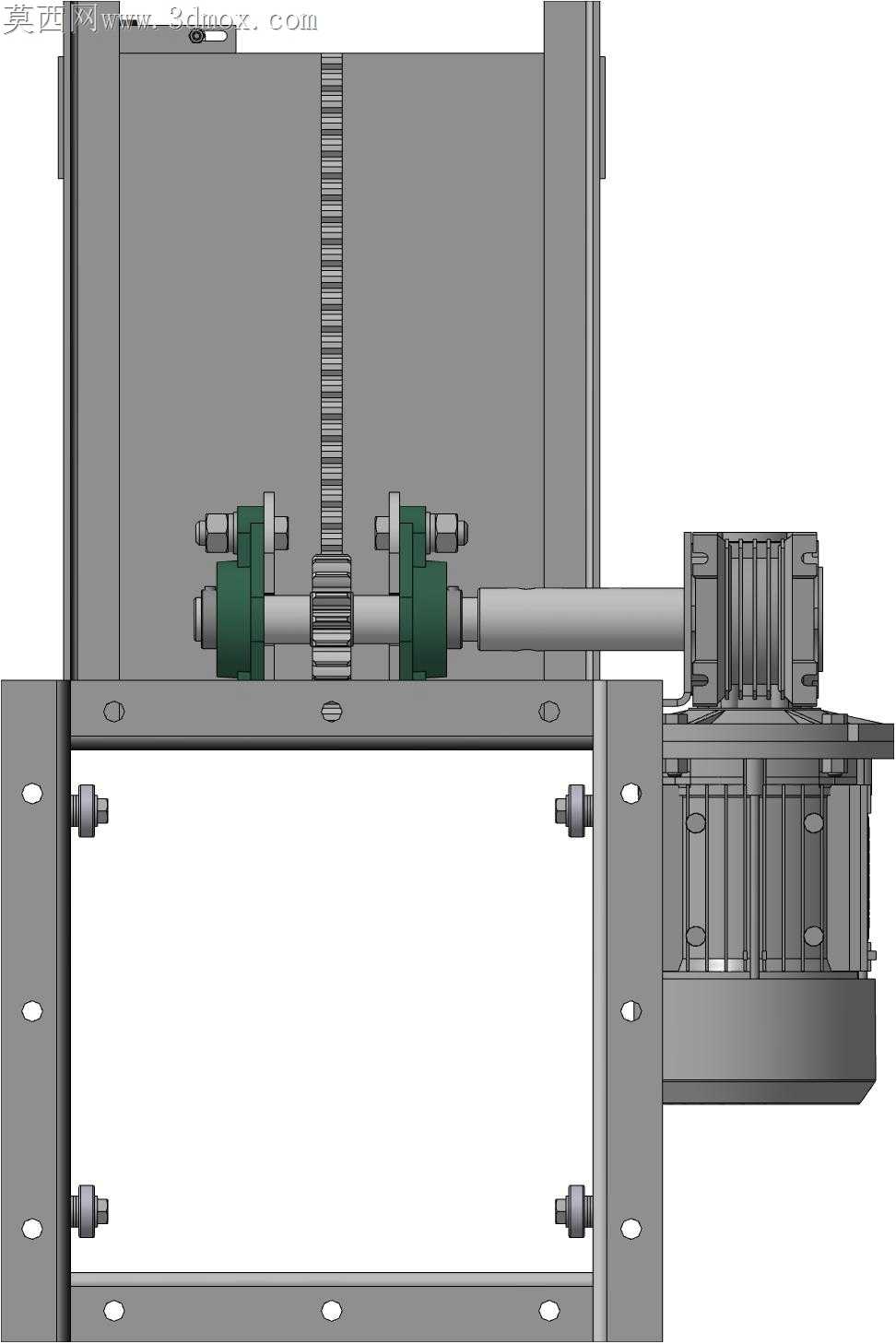

散料输送工况里，手动插板阀卡料、关不严漏料的问题常年困扰现场运维，谷物加工线里混进的秸秆碎、粉料结块卡进闸板缝隙，轻则漏料撒料造成物料损耗，重则闸板卡死需要停机拆解清理，直接打断连续生产节奏。这款电动驱动的集料闸门，从结构优化层面针对性解决了这些现场痛点。闸板两侧的滑动导轨做了内嵌式密封槽设计，密封件嵌装在导轨槽内而非贴附在闸板表面，闸板往复滑动时不会被物料剐蹭磨损密封边，哪怕是带轻微磨琢性的谷物粉料、颗粒料长期冲刷，密封面也能保持完整贴合，不会出现边角漏料的问题。驱动端搭配蜗轮蜗杆减速机构，电机输出的大扭矩经过减速后传递给闸板传动副，哪怕闸板上方堆积了一定厚度的物料，也能平稳推动闸板完成启闭动作，不会出现启动瞬间卡滞、电机过载跳闸的情况。闸板两端设置的行程触发元件，直接固定在闸门框架的侧边安装座上，不需要额外搭设外部支架，闸板走到全开、全关位置时直接触发行程信号，能直接接入生产线的中控系统实现自动联锁控制，不需要人工现场值守操作。框架的法兰连接边做了加厚处理，连接孔位的间距均匀匹配常规料仓、溜管的安装标准，现场对接时不需要额外扩孔、焊接转接法兰，直接用螺栓紧固就能完成安装，法兰面的加工平整度控制在合理公差范围内，对接后不会出现法兰缝漏粉的问题。闸板本体采用耐磨板材加工，表面做了光滑处理，物料滑落时不会在闸板表面积料结拱，哪怕是湿度稍高的谷物粉料，也不会粘在闸板表面导致关阀不到位。传动部位的防护壳体把丝杠、传动副完全罩在内部，现场的粉尘、碎料不会掉进传动缝隙里造成磨损，日常运维只需要定期给减速箱补充润滑脂，不需要频繁拆解清理传动部位的积料。两侧的行程开关做了防水防尘的密封处理，哪怕是在粉尘浓度较高的粮食加工车间、粉料输送工段，也不会因为粉尘进入开关内部造成信号误触发，长期运行的稳定性比外置式行程结构提升不少。闸门的进料口做了敞口式的方型结构，和上方料仓的出料口完全匹配，物料下落时不会在边角处积料残留，避免长期积料发霉变质污染后续输送的物料，完全满足谷物加工、散料输送工段的卫生要求和连续生产需求。
