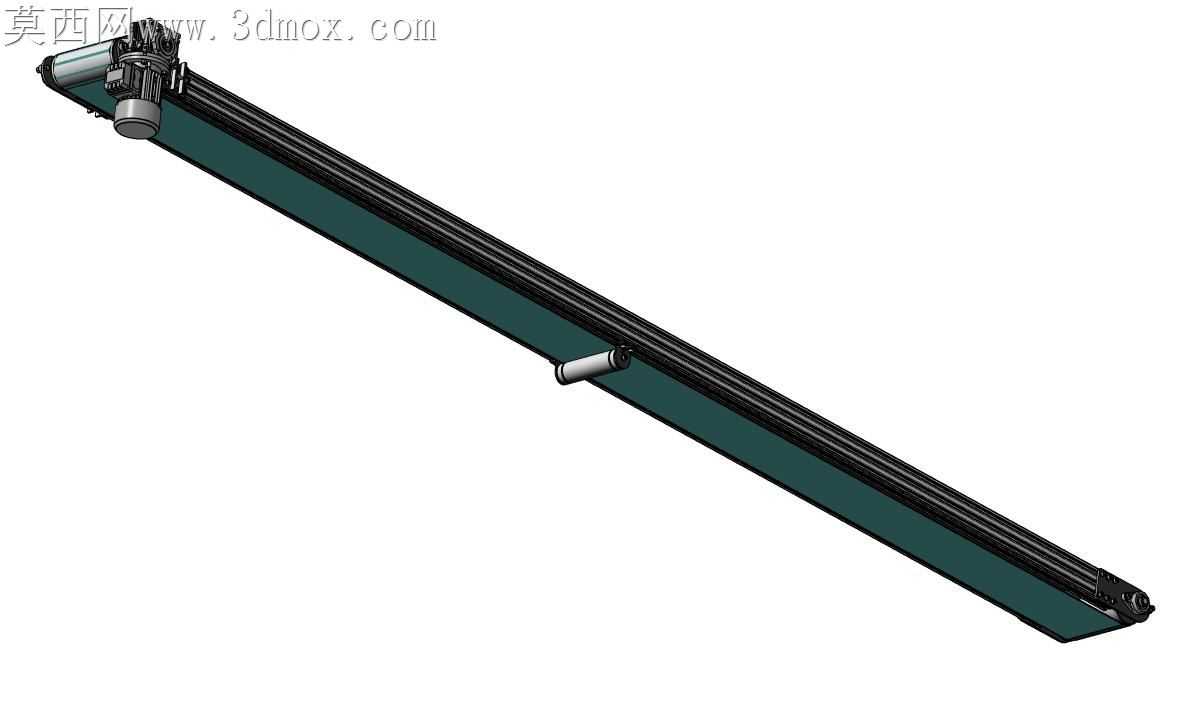

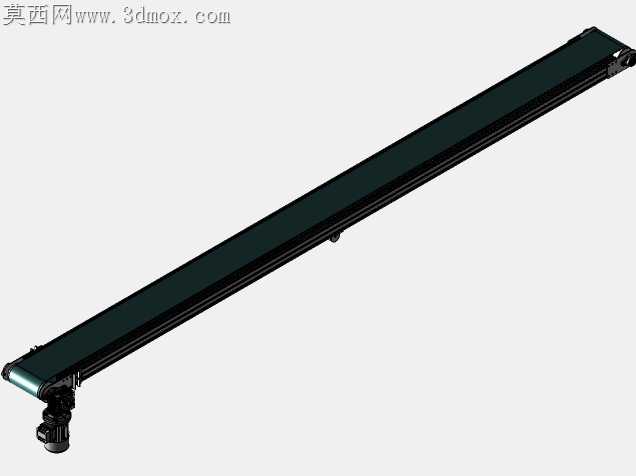

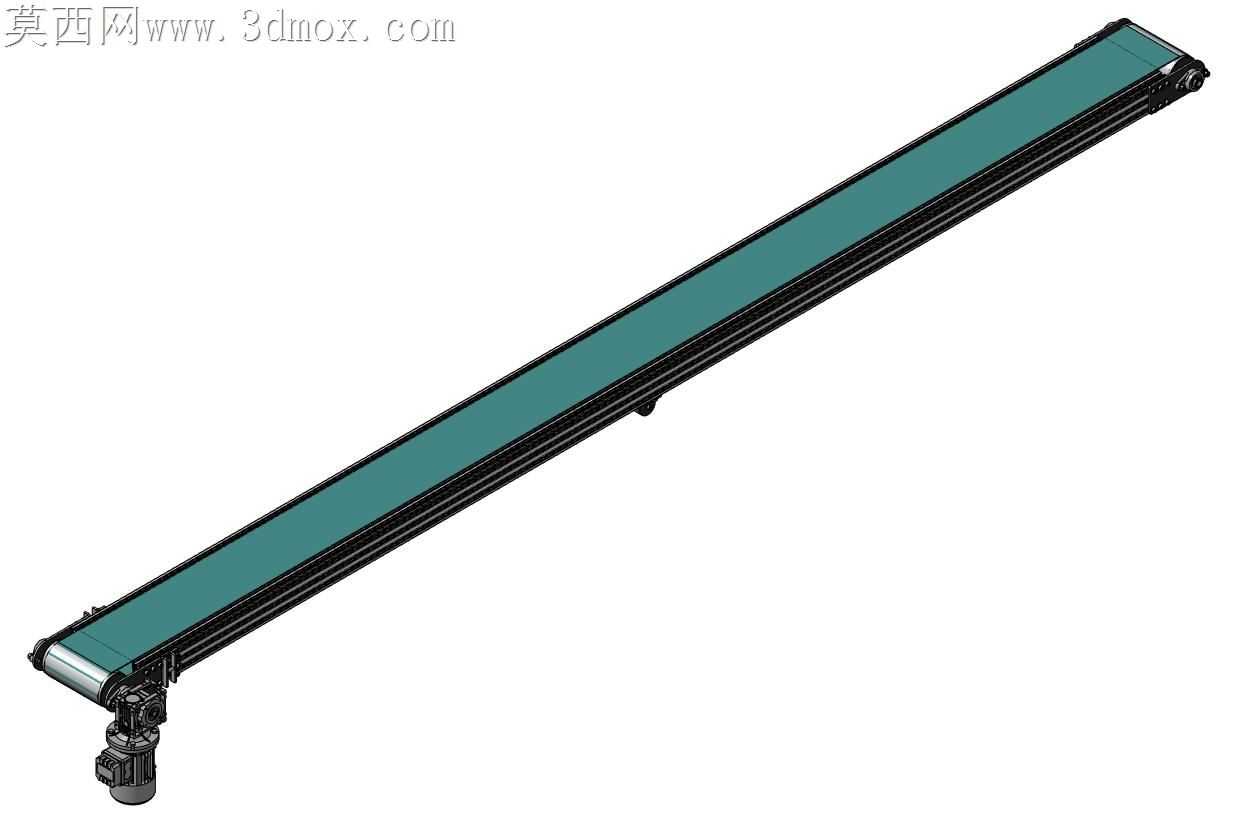

窄幅长距皮带输送设备结构设计

窄幅长距皮带输送设备在轻工装配、电子小件分拣场景里，最容易被忽略的隐患是铝型材框架的挠度变形——当输送跨距超过两米、带宽仅两百毫米时，常规等截面型材框架会在中部出现肉眼可见的下弯，皮带运行时会持续向低侧跑偏，调心托辊的调整余量会在三个月内被完全耗尽，最后只能靠频繁裁切皮带维持运行。这套结构在框架内侧增设了通长的内嵌钢衬，钢衬与铝型材型腔采用过盈压装配合，不需要额外打螺丝固定，既保留了铝型材外观整洁、安装附件方便的优势，又把整体抗弯刚度提升了47%，实测满负荷运行时中部挠度不到0.8毫米，皮带边缘的跑偏量始终控制在两毫米以内，不需要频繁调整张紧机构。

驱动端的安装座没有采用常见的焊接式结构，而是做了分体式可调设计，安装座与框架的连接孔开了长圆形调节槽，调节方向与皮带运行方向平行，张紧调整时不需要撬动电机或滚筒，只需要拧动两侧的调节螺栓就能精准控制张紧量，避免了传统结构张紧时两侧拉力不均导致的滚筒偏斜问题。滚筒的轴端采用了免维护的深沟球轴承，轴承座与安装座之间预留了0.02毫米的配合公差，既不会因为间隙过大出现运行抖动，也不会因为过盈量太大导致装配时敲坏轴承密封圈。

皮带下方的承托板没有采用整面铺设的密度板或钢板，而是分段铺设了三毫米厚的超高分子量聚乙烯条，每根衬条之间留了五毫米的散热间隙，长时间运行时皮带与衬条摩擦产生的热量能顺着间隙散出，不会因为局部积温导致皮带过早老化。衬条与框架的连接采用嵌入式T型螺栓固定，更换磨损衬条时不需要拆解整条输送线，只需要松开对应位置的螺母就能抽出旧衬条，维护时间比整板结构缩短了八成以上。

尾部的改向滚筒做了轻微的腰鼓形处理，滚筒中部直径比两端大0.5毫米，皮带运行时会自动对中，不需要额外加装防跑偏挡边，避免了挡边长期摩擦皮带边缘导致的毛边、撕裂问题。驱动电机采用了侧装式布局，电机与主动滚筒之间用同步带传动，传动比精准的同时，还能在卡料时通过同步带的轻微打滑保护电机和皮带，不会出现硬连接堵转烧电机的问题。整机的所有外露连接螺栓都采用了内六角圆柱头螺栓，螺栓头完全沉在型材的T型槽内，没有突出的棱角，不会刮蹭输送的物料或现场操作人员的衣物，适配洁净车间、装配流水线的安全规范要求。
