小型皮带输送设备三维结构设计

这款小型皮带输送设备，是面向轻型物料短距离转运场景设计的实用输送装置，在电子元器件组装流水线、食品包装分拣线、小型五金件加工周转、电商仓储小件分拣等场景中都有广泛应用，能够衔接不同工序的加工设备，替代人工完成物料的水平或小倾角转运，有效降低生产环节的人工搬运强度，提升流水线作业的连贯程度，避免人工搬运过程中出现的工件磕碰、掉落损伤问题，保障生产节拍的稳定可控。

从实际用途来看，该设备可根据产线布局需求，灵活布置在加工机床上下料位、包装机进料端、分拣工位之间，既可以单台独立使用完成单点到单点的物料输送，也可以多台拼接组成更长的输送线路，适配不同长度的产线排布需求，针对重量在五十公斤以内的箱装、袋装、零散小型工件都能实现稳定输送，运行过程中噪音低、运行平稳，不会对输送的易损工件造成额外损伤。

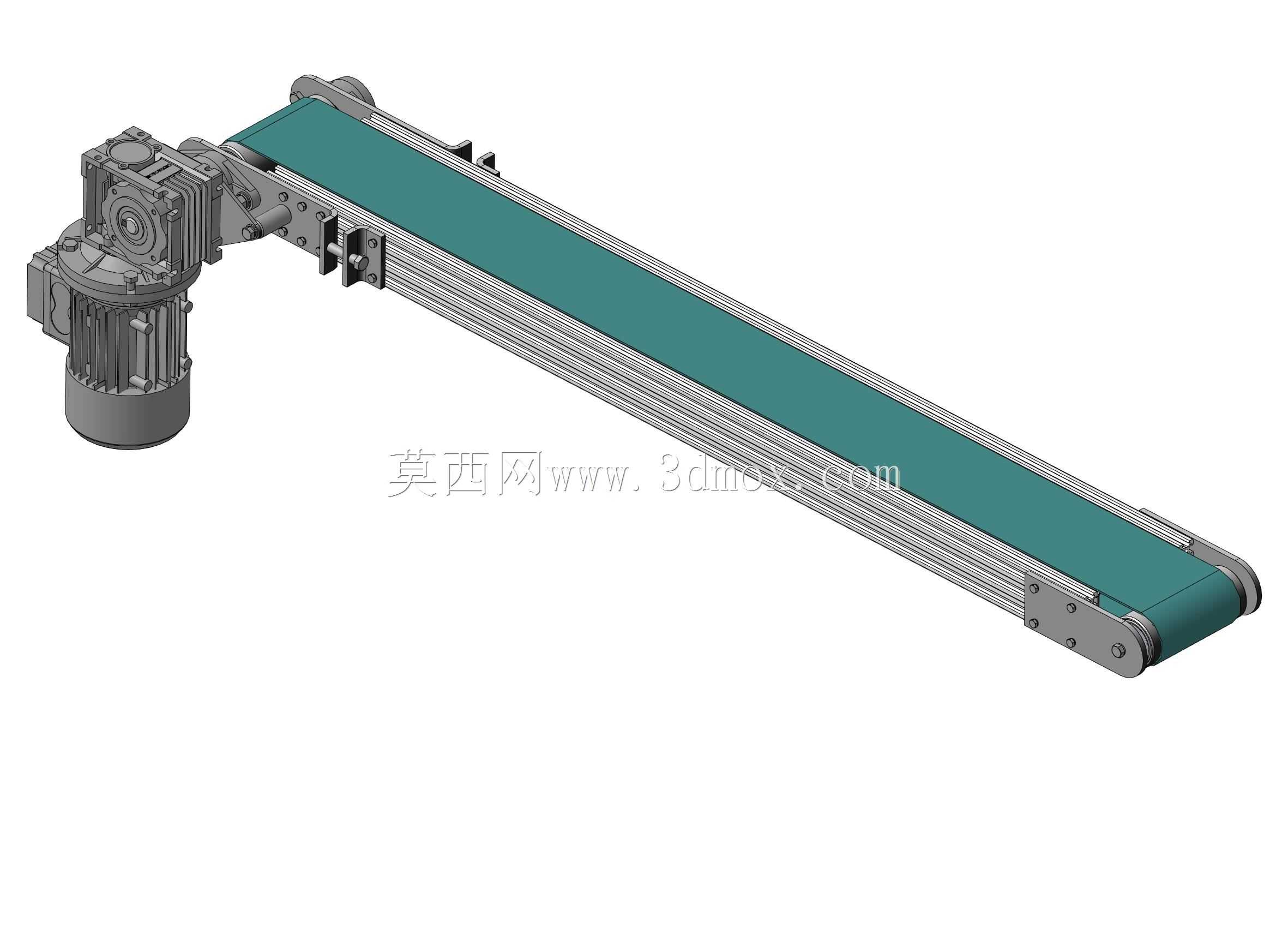

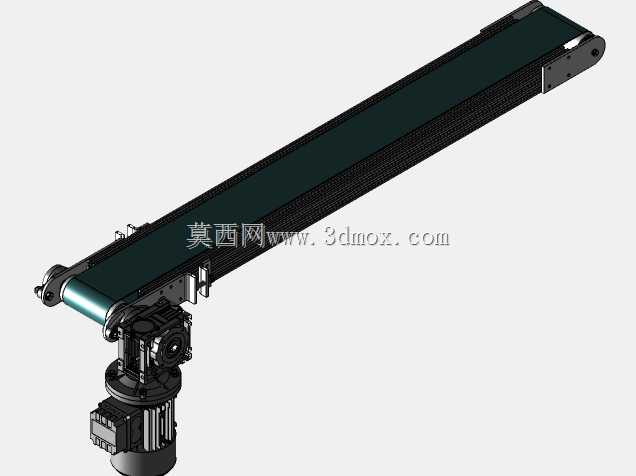

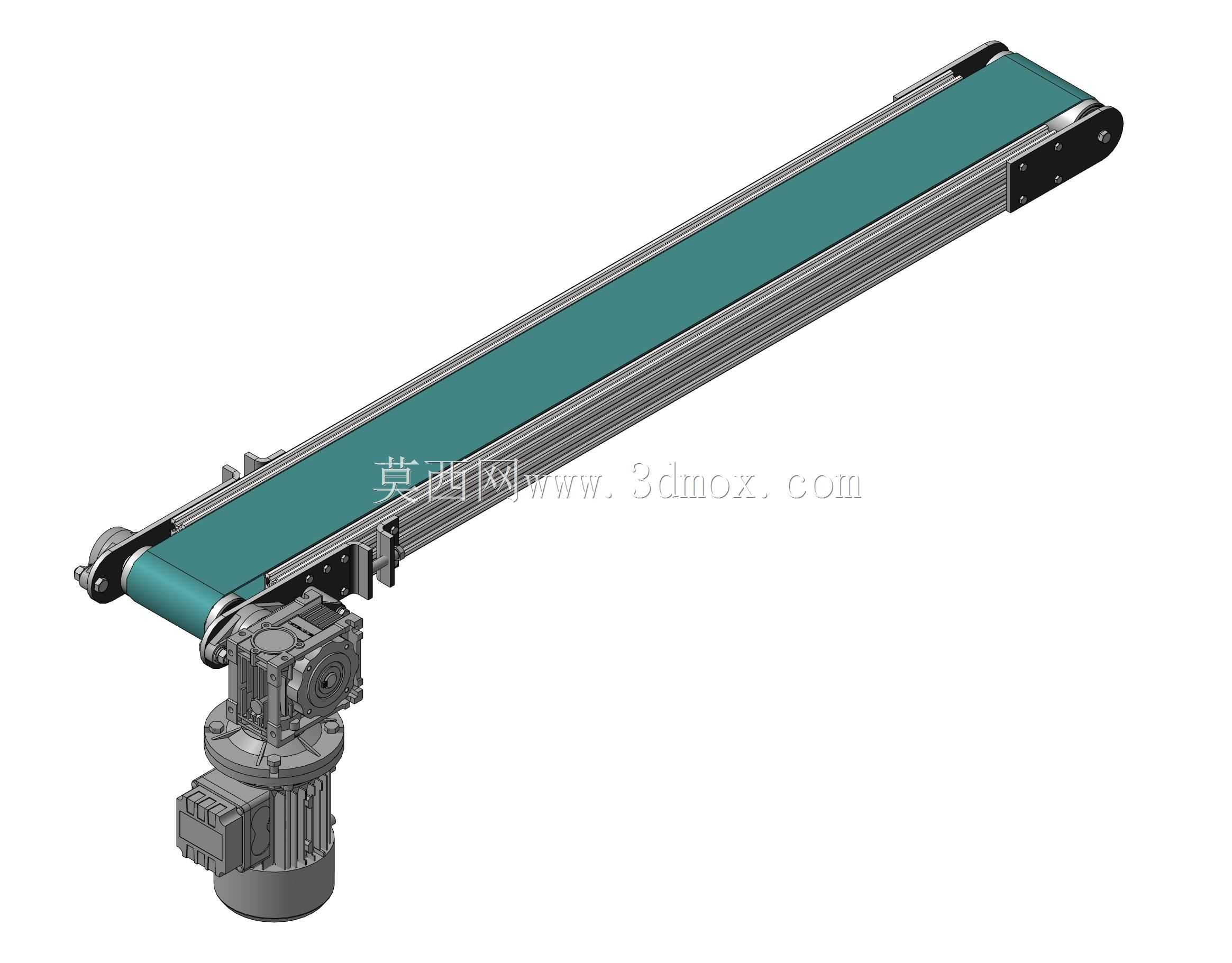

在功能特性设计上，该设备采用驱动端下置的布局结构，将减速驱动单元安装在输送机架体的一端下方，既能够缩短传动链路的动力损耗，也能避免驱动单元突出架体占用过多横向安装空间，输送皮带表面做了防滑处理，能够保障物料在输送过程中不会出现打滑偏移，架体两侧设置了导向挡边结构，可防止物料从皮带两侧掉落，设备的张紧结构设计在驱动端辊筒位置，可通过调节螺栓快速调整皮带张紧度，日常维护调整无需拆解大量结构，操作十分便捷。

设计思路上，整体采用模块化的设计逻辑，架体主体选用标准工业铝型材拼接组装，无需复杂的焊接加工，既能够保障架体的结构强度，也能降低整体设备的自重，方便后期根据产线调整需求快速拆装移位，驱动单元选用减速电机直连驱动辊的传动方式，相比传统的链条传动结构，传动效率更高，运行过程中的维护点更少，能够降低设备长期运行的维护成本，辊筒两端采用标准轴承座安装，转动阻力小，长期运行也不易出现卡滞问题。

从安装边界与外形尺寸来看，该设备整体呈长条形窄幅结构，宽度方向尺寸紧凑，可适配狭窄的车间通道或设备间隙安装，设备底部预留了标准安装脚座接口，既可以直接落地固定安装，也可以搭配支架调整安装高度，适配不同高度的加工设备进料口高度，设备两端的辊筒做了圆弧过渡处理，可避免皮带运行过程中出现边缘过度磨损，延长皮带的使用寿命，整体安装时无需复杂的地基处理，普通平整的车间地面即可完成固定部署，对接现有产线的改造成本极低。
