卧式管壳式换热设备结构设计

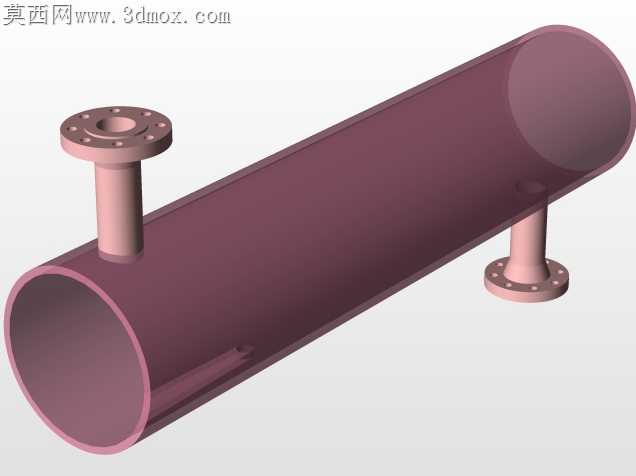

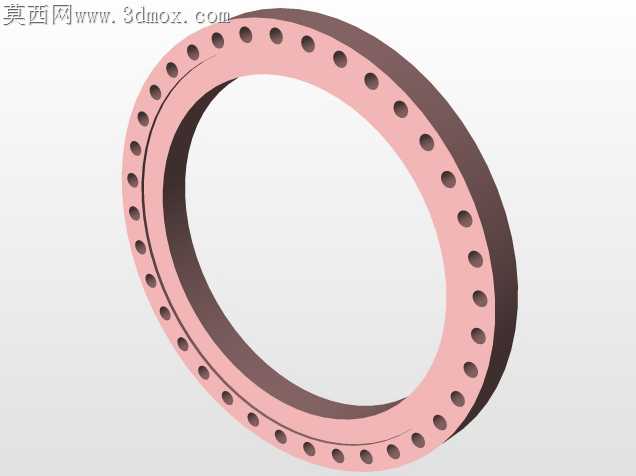

管壳式换热器在现场投用后最常出现的失效点，集中在管板与壳程筒体的焊接应力区、折流板与换热管的长期磨蚀部位，以及鞍式支座与壳体接触处的局部应力集中，这套结构在设计阶段就针对这些加工与装配痛点做了针对性调整。壳程筒体采用分段卷制后组对的加工适配方案，筒节纵缝错开排布，避开了接管开孔的补强区域，避免卷制后的圆度偏差叠加焊接变形，导致后续管束穿装时出现卡滞。管板与筒体连接的环缝处预留了加工余量，组对时先定位点焊再做整体消应力退火，再进行最终的密封面精车，杜绝焊接变形导致的法兰密封面翘曲，引发运行时的介质泄漏。

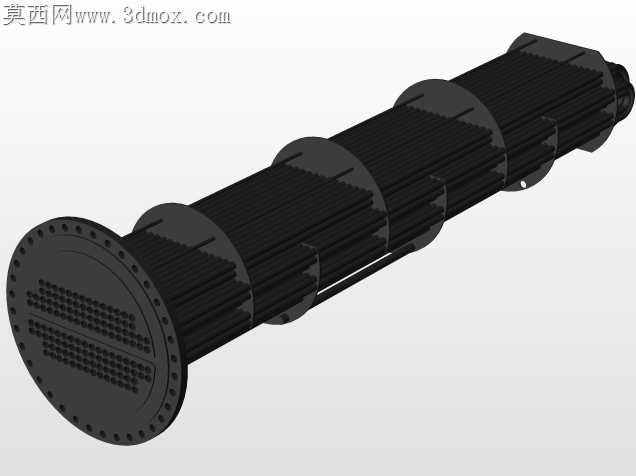

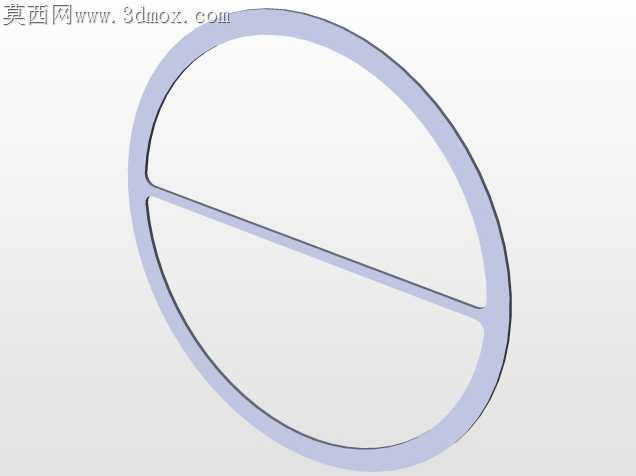

管束部分的折流板采用整板切割后去毛刺处理，管孔倒角做了1×45°的过渡处理，穿管时不会刮伤换热管外壁的钝化层，折流板之间的定距管长度公差控制在±0.1mm以内，避免折流板歪斜导致换热管受力不均，运行时受流体冲击产生振动磨损。管箱侧的分程隔板与管板密封槽做了配研处理，垫片选用耐温耐蚀的缠绕式垫片，隔板的拼接焊缝做了满焊后打磨平滑，避免程间短路影响换热效率。

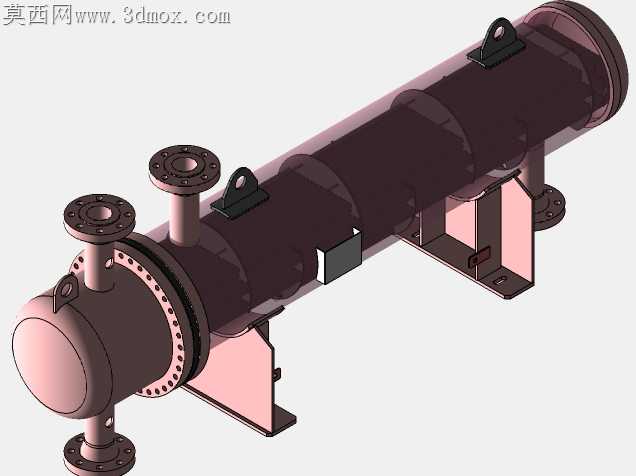

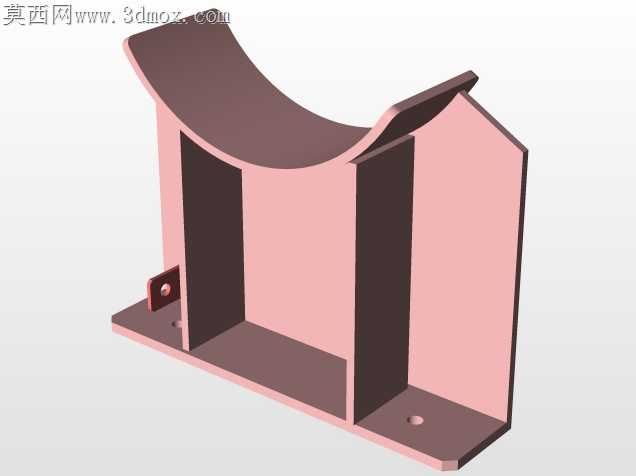

外部接管的法兰密封面与筒体轴线的垂直度公差严格控制，接管与筒体的连接部位采用补强圈补强，补强圈与筒体的贴合面做了打磨处理，保证焊接时熔合良好，不会出现缝隙腐蚀。鞍式支座的弧形垫板与筒体外壁做了配弧加工，接触面积不小于垫板面积的80%，支座底板的地脚螺栓孔采用长圆孔设计，适配设备运行时的热胀冷缩位移，避免热应力拉裂支座焊缝。

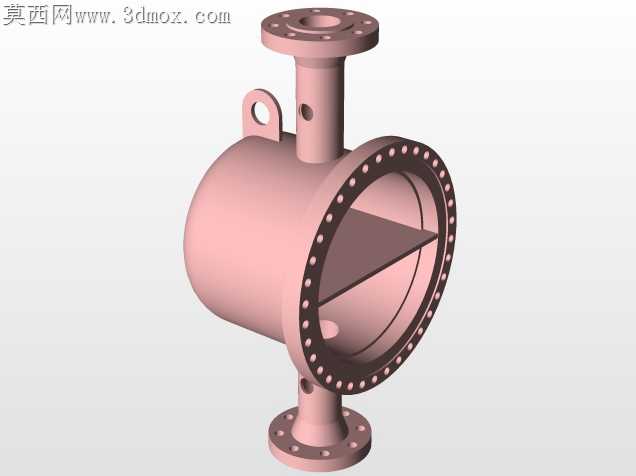

壳程上的吊耳位置经过重心核算，起吊时不会出现设备倾斜，吊耳与筒体的连接部位加设了加强筋，避免起吊时局部应力过大扯裂筒壁。两端管箱的法兰螺栓孔采用跨中排布，安装时不会出现对位偏差，螺栓紧固采用对角分次拧紧的工艺要求，保证密封面受力均匀。设备外表面的防腐涂层预留了焊接坡口位置，现场安装组对后再做补涂处理，避免涂层在焊接时被灼烧破坏，影响长期防腐效果。

这套结构完全适配常规压力容器加工厂的卷板、焊接、机加工工序，不需要特殊定制的工装夹具，所有外购的法兰、紧固件都能匹配通用标准件规格，加工过程中不需要反复调整工艺参数，能有效缩短生产周期，降低加工报废率。装配时管束可以整体穿入壳程，不需要在筒体内做额外的焊接作业，避免焊渣残留壳程影响介质清洁度，也减少了筒体内的焊缝打磨工作量。运行时壳程的流体顺着折流板形成错流，换热管的表面能持续被流体冲刷，不容易结垢，后期检修时可以抽出管束做整体清洗，维护难度远低于不可拆的换热结构。
