翅片式换热散热结构三维设计

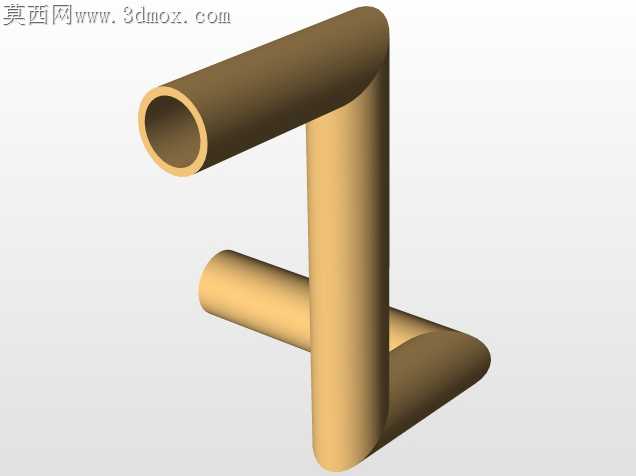

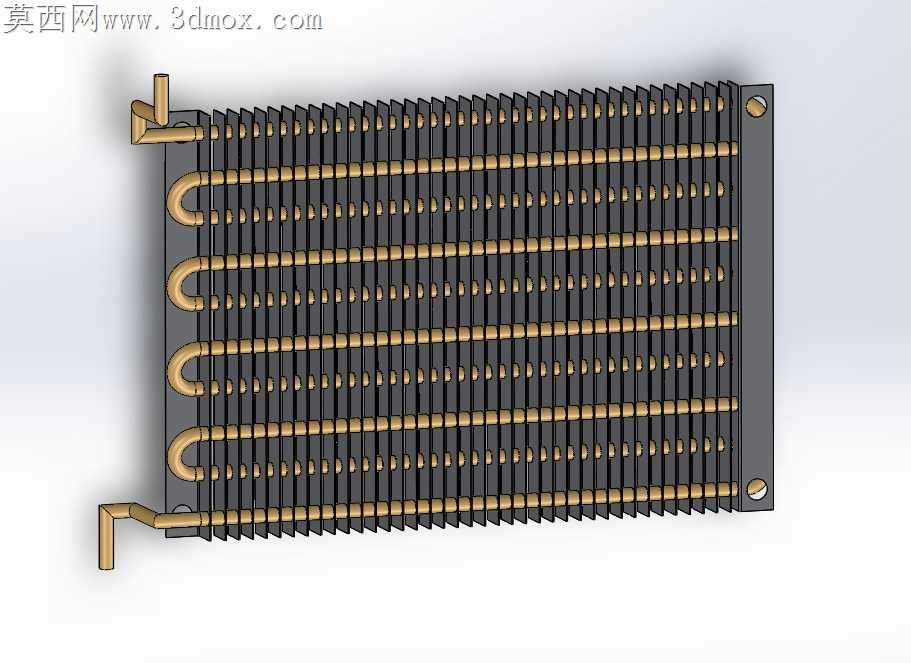

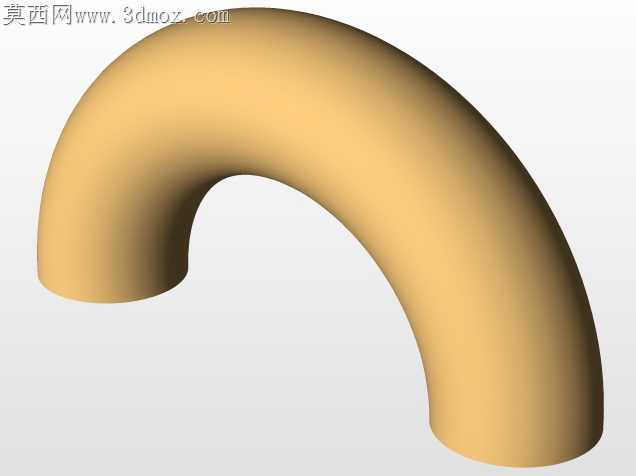

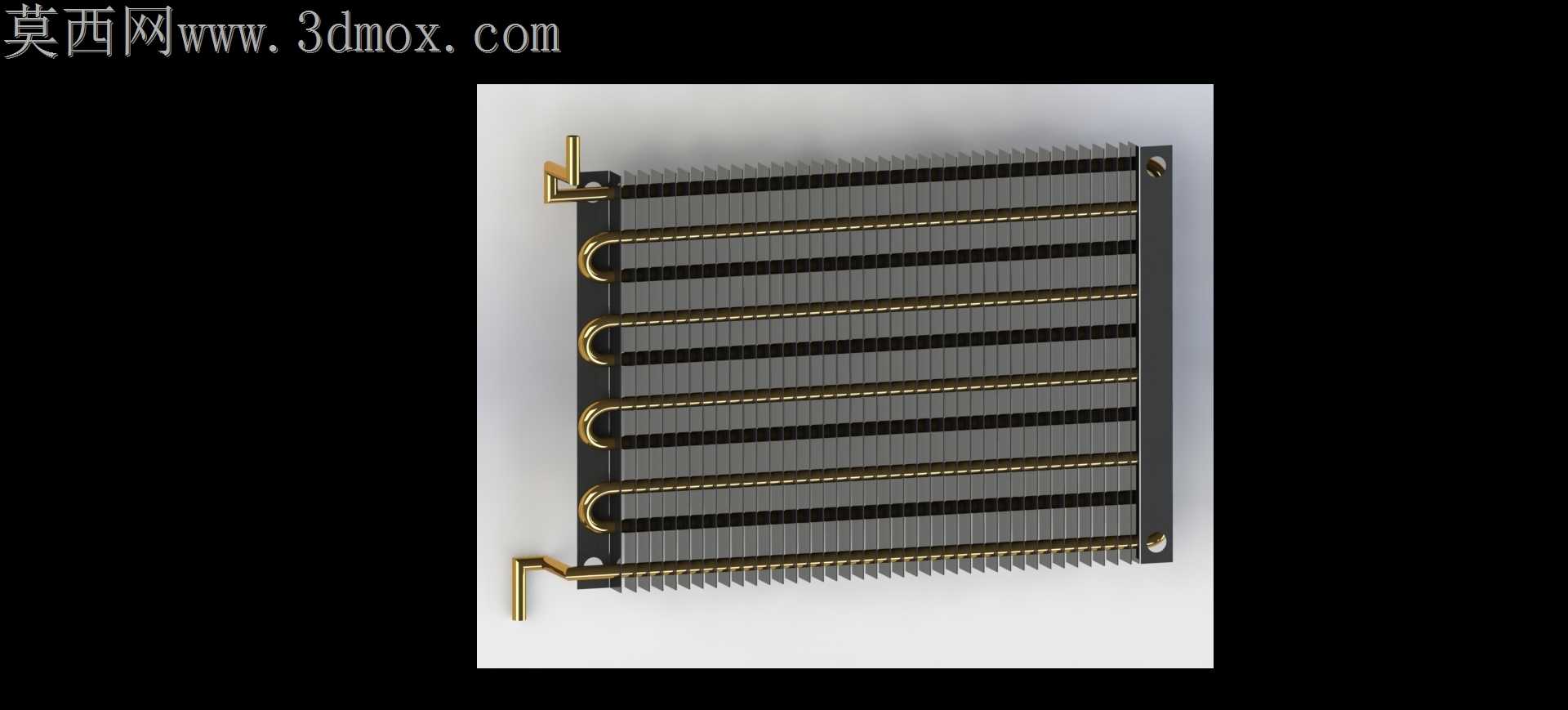

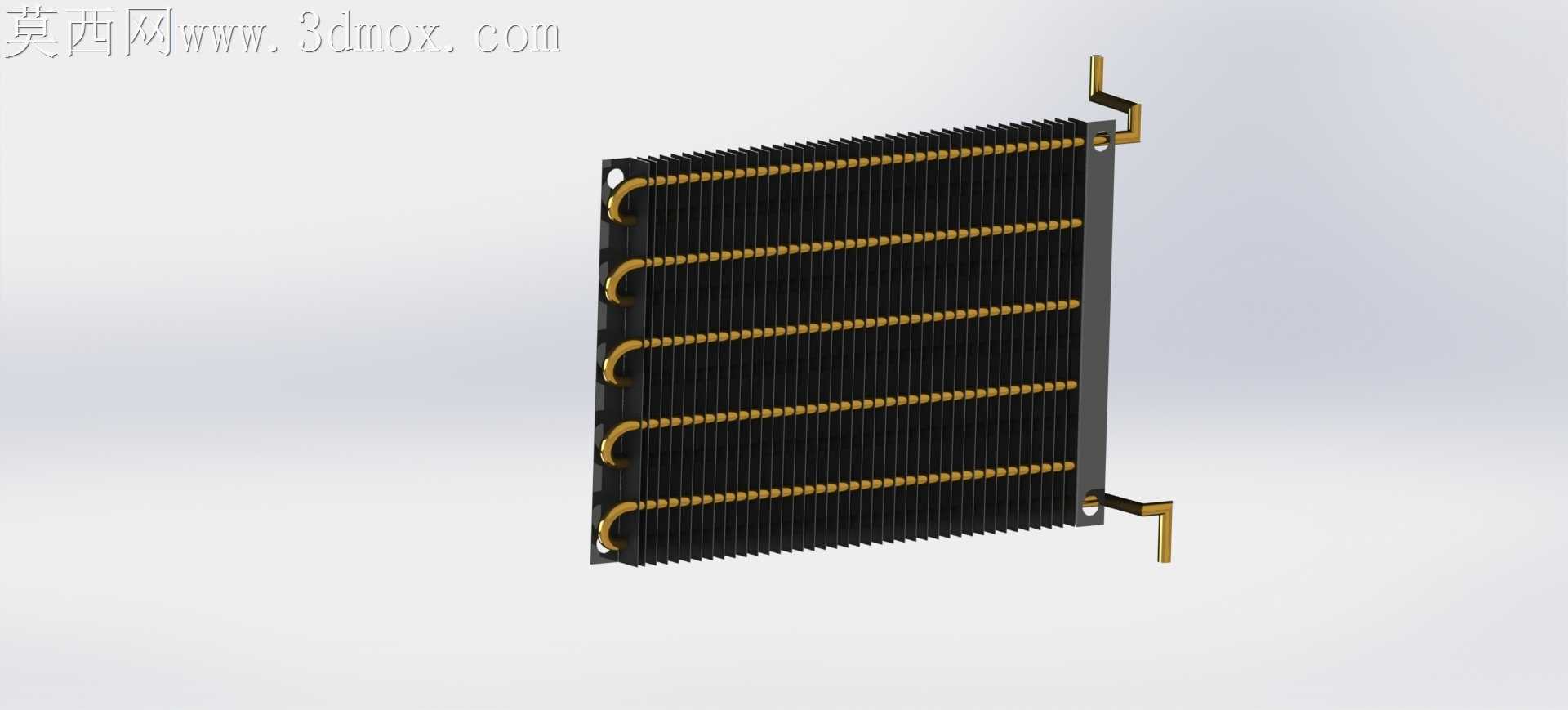

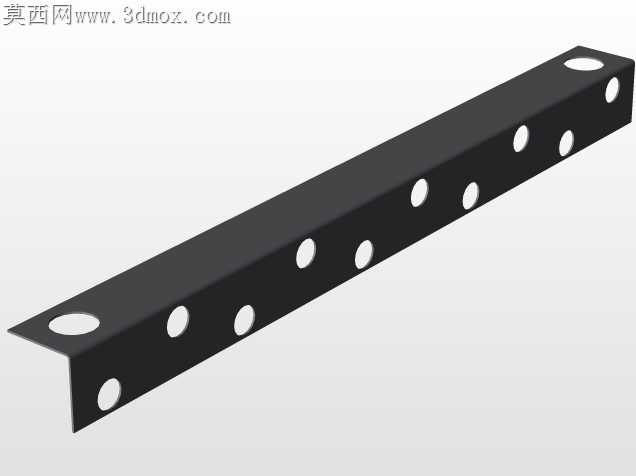

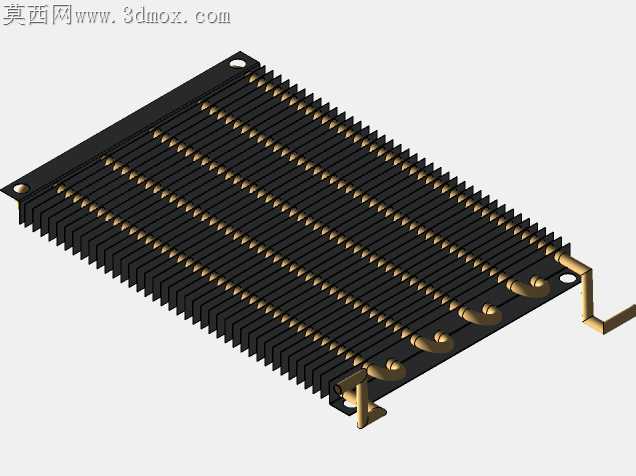

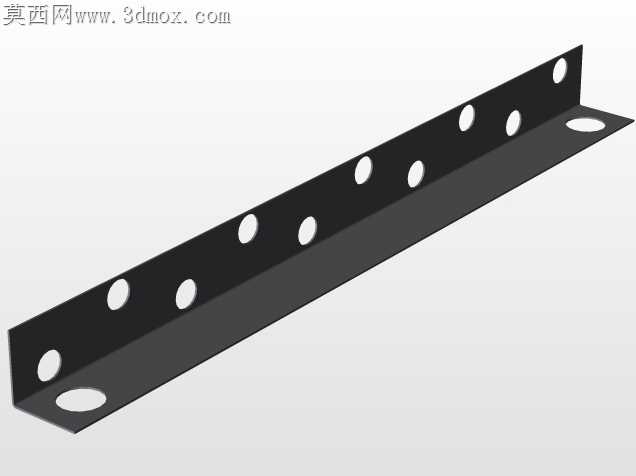

常规翅片换热器加工时，常出现U型弯管穿片阻力过大、翅片倒伏率超标的问题，根源在于盘管折弯半径与翅片冲孔公差的匹配度不足，这套结构在设计阶段就针对该痛点做了细节调整。折弯段的圆弧曲率完全匹配翅片冲孔的翻边高度，穿片过程中铜管外壁不会剐蹭翻边边缘，既降低了穿片工序的推送阻力，也能避免翅片受挤压变形影响散热面积。两端的弯管接头做了加长直段处理，现场安装时不用额外裁剪管路就能对接外部循环管线，接头处的折弯角度避开了侧边安装板的固定孔位，锁紧紧固件时扳手不会和管路发生干涉。侧边安装板上的两个固定孔做了沉台设计，装配时螺栓头完全沉入沉台内，不会突出板面剐蹭周边的其他设备部件，沉台深度刚好匹配常用外六角螺栓的头部厚度，不用额外选配薄头螺栓就能完成安装。翅片的排布间距经过反复校核，既不会因为间距过小导致积灰堵塞风道，也不会因为间距过大浪费有效换热面积，每一片翅片上的冲孔翻边都做了微小的倒角处理，穿管时能自动导正铜管位置，就算盘管存在轻微的直线度误差，也能顺着倒角顺利穿入，不会出现卡滞顶弯翅片的情况。盘管的回路排布采用等程设计，每一条管路内的介质流动长度基本一致，不会出现局部流量不均导致的换热温差，进出口的接头朝向同一侧排布，外接管路时不用绕管走线，能减少管路弯折带来的流阻损失。翅片和铜管的接触位置没有留多余的装配间隙，后续胀管工序中铜管扩张后能和翅片完全贴合，不会出现接触热阻过大影响换热效率的问题。安装板的厚度适配常规的安装支架强度要求，不用额外增加加强筋就能承受整机运行时的振动载荷，固定孔的位置尺寸匹配市面上主流的安装支架孔距，替换旧设备时不用重新打孔就能直接装配。
