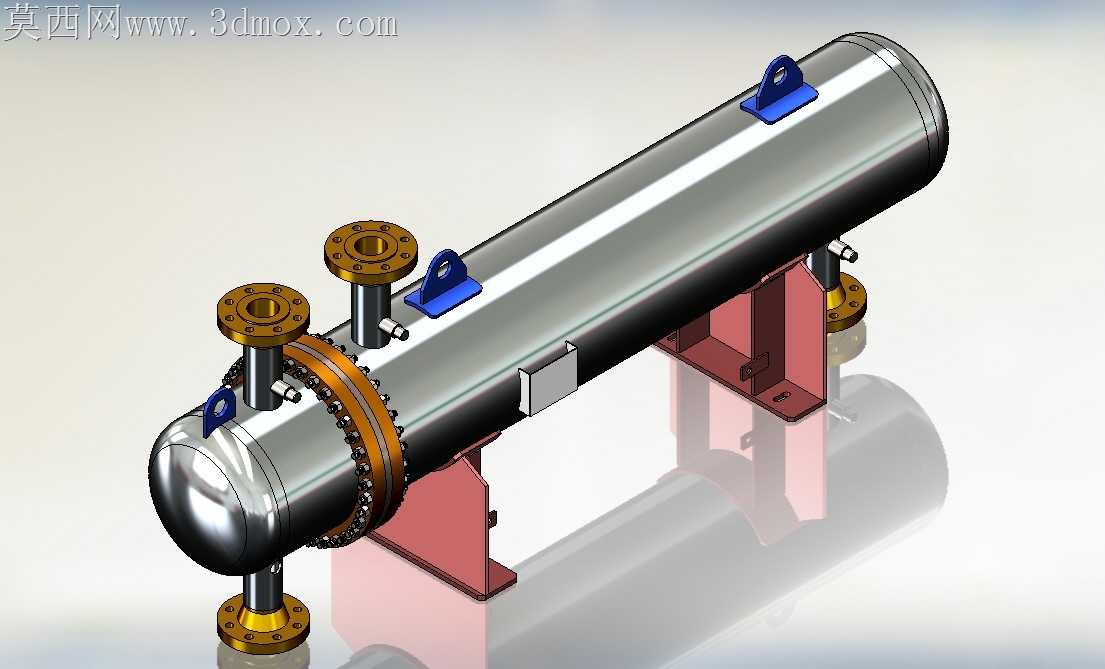

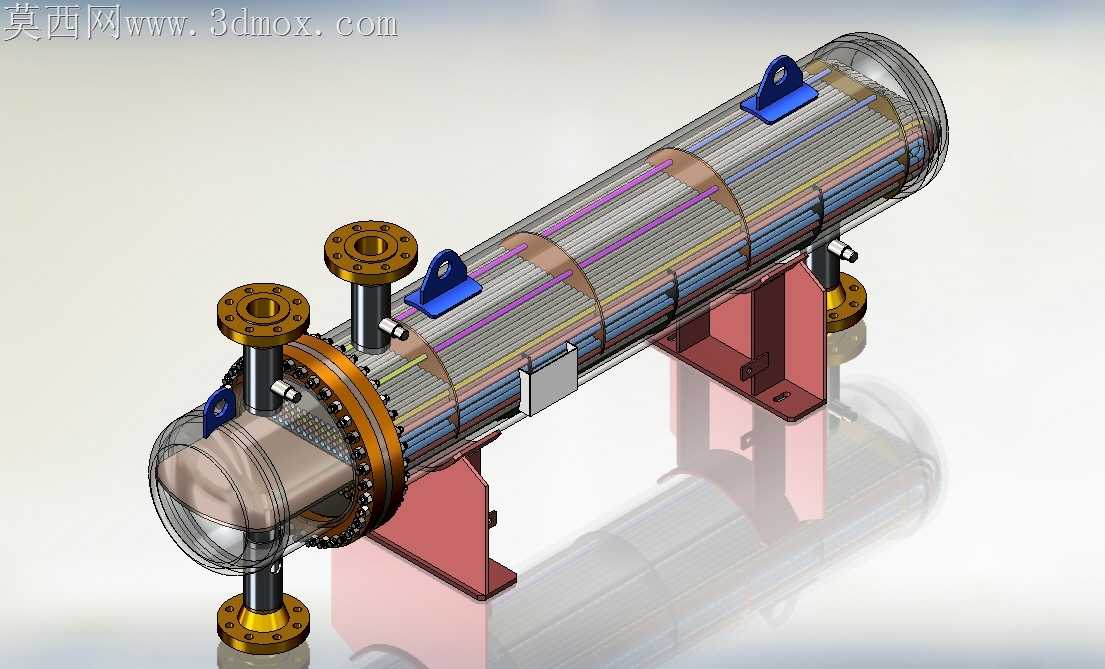

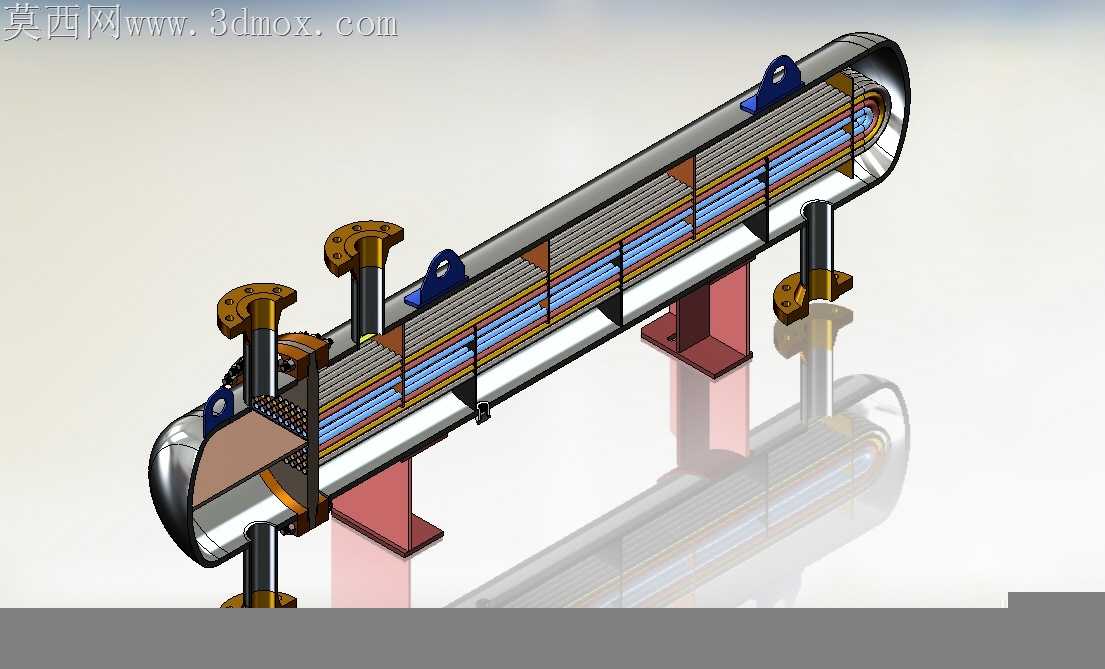

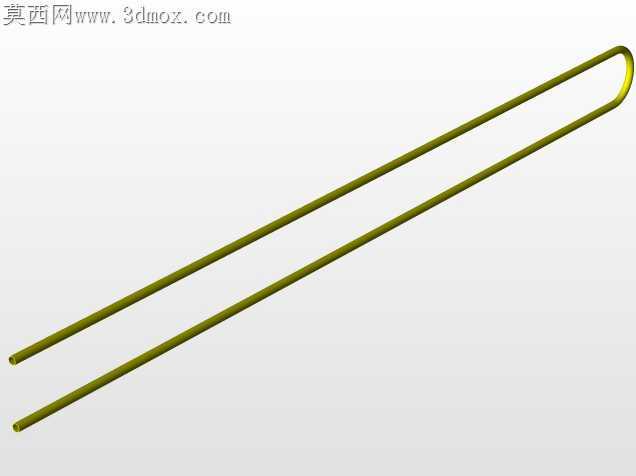

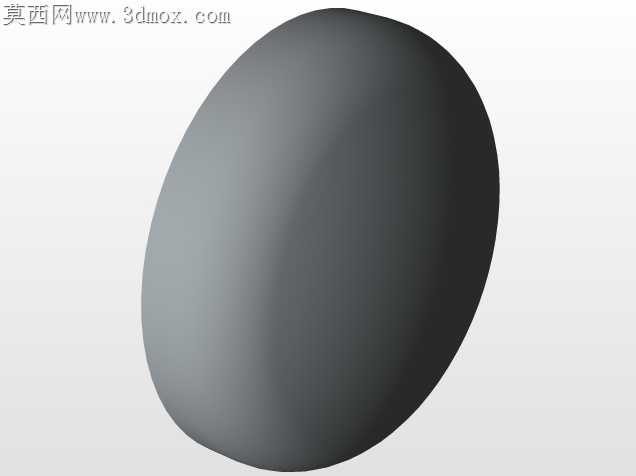

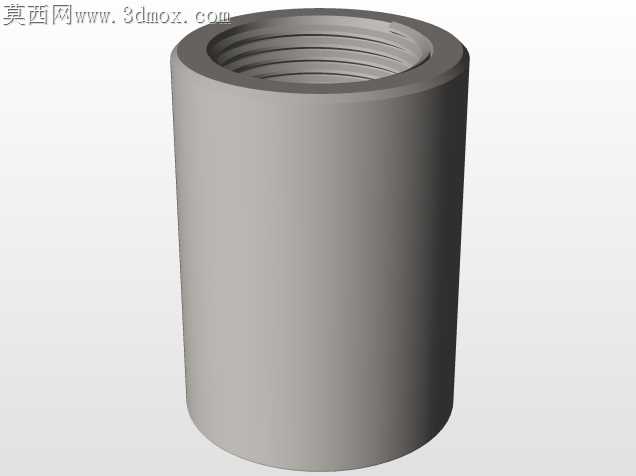

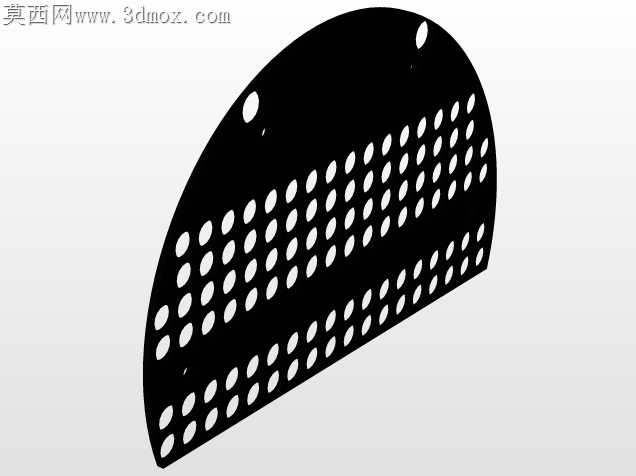

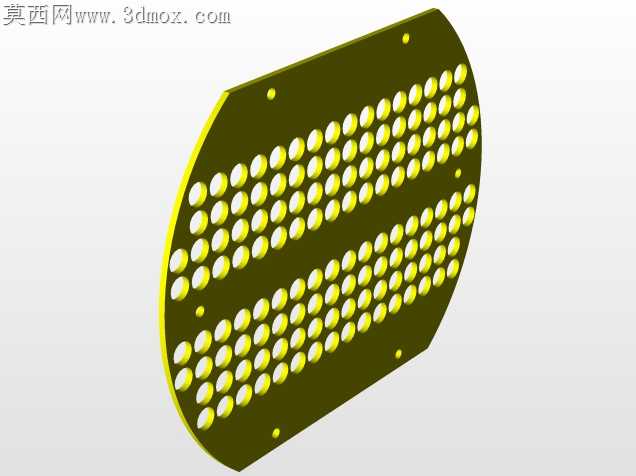

卧式管壳式换热设备结构设计方案

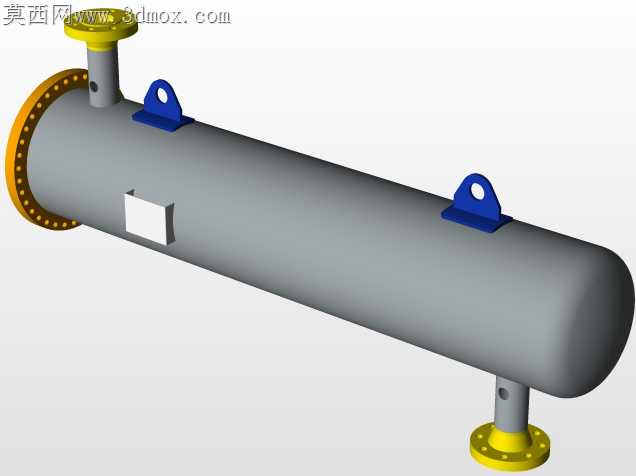

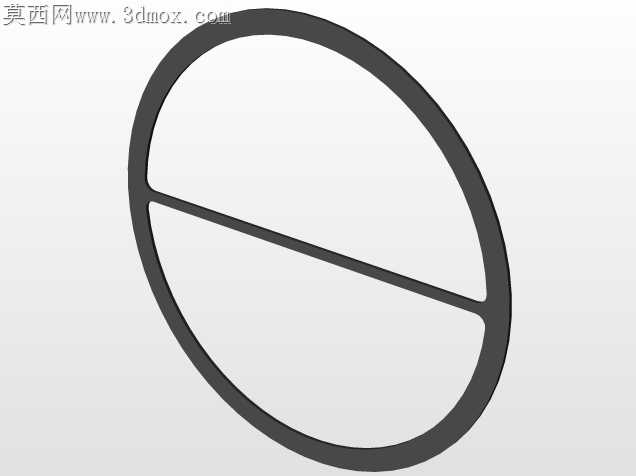

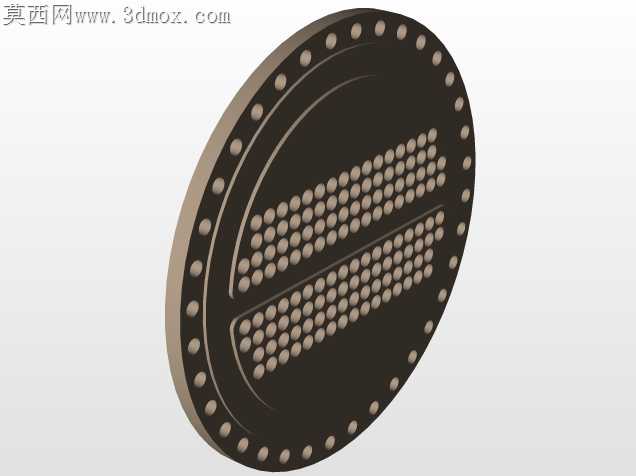

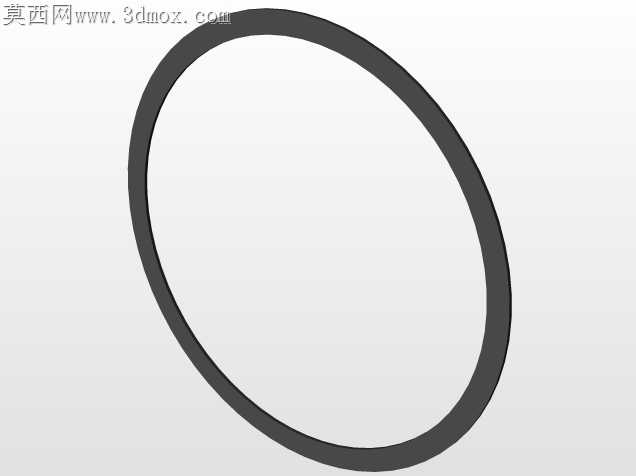

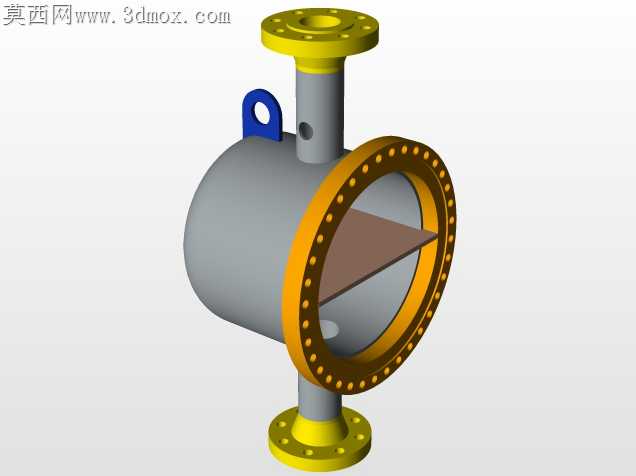

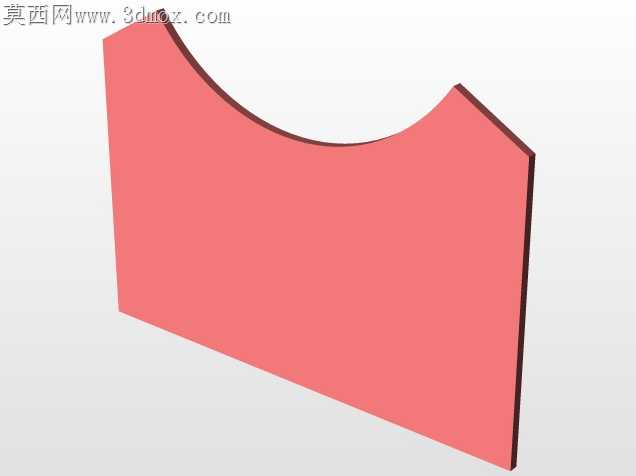

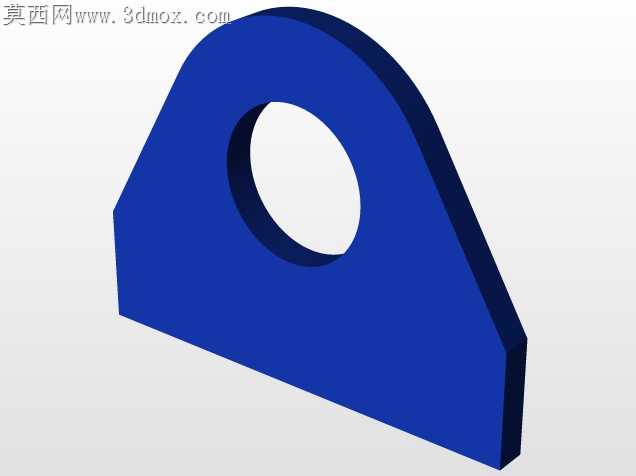

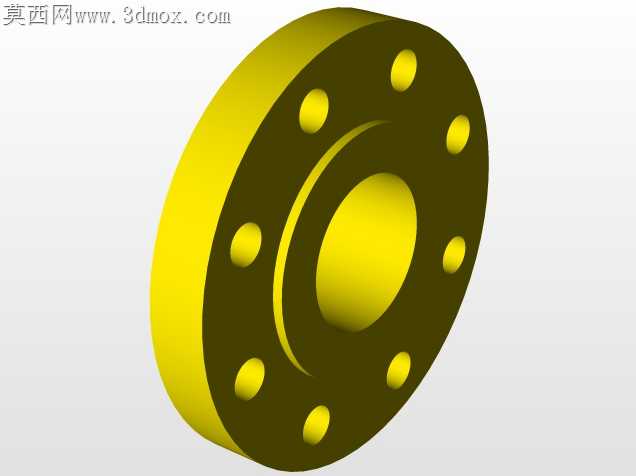

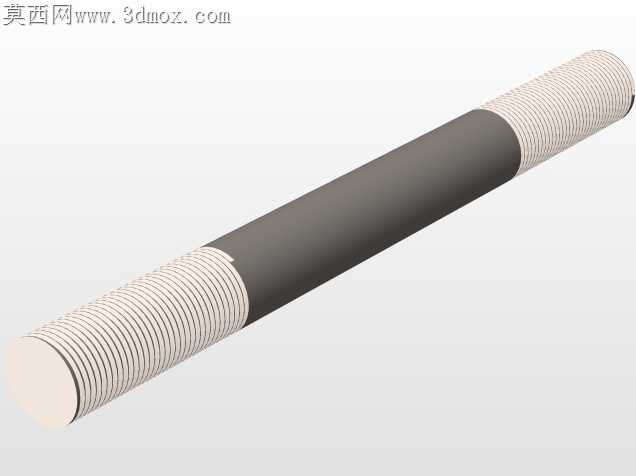

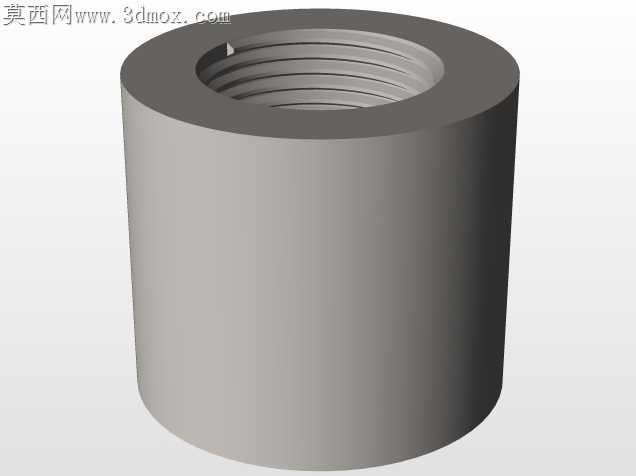

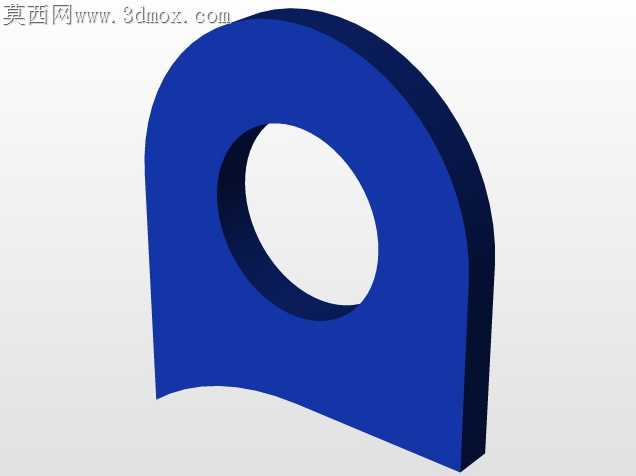

管壳式换热器在现场安装时最常出现的隐患，莫过于鞍式支座与筒体焊接后的同轴度偏差，一旦支座定位偏移，现场配管时法兰接口会承受额外的管道应力，长期运行下极易出现法兰密封面泄漏，甚至拉裂筒体与管板的连接焊缝。这款卧式换热器的支座设计特意做了腰型孔预留，安装时可根据现场基础的预埋螺栓偏差做横向微调，避免强行对位带来的装配应力。筒体上的吊耳位置没有随意布置在筒体顶部中心，而是偏向管板侧120mm的位置，起吊时筒体自然保持1.5度的倾斜角度，刚好让管箱侧略低，方便后期检修时排净筒体内的残留介质，不用额外在筒体底部开设排净口，减少了筒体上的开孔数量，也就降低了应力集中带来的开裂风险。管板与筒体的连接法兰处，螺栓孔的排布特意避开了下方的接管位置，现场紧固螺栓时扳手不会和下方的进出口管道发生干涉，不用额外准备特殊的加长扳手，日常维护的操作空间足够。筒体上的管接口全部采用带颈对焊法兰，相比平焊法兰，对焊法兰的颈部锥度过渡能有效降低管道振动带来的疲劳应力，适合换热设备长期带温压运行的工况。法兰密封面没有采用通用的突面形式，而是做了凹凸面密封结构，搭配缠绕式垫片时，即使存在温度波动带来的热胀冷缩，垫片也不会被介质压力吹出，密封可靠性比普通突面法兰高出不少。支座与筒体接触的位置，没有直接焊接在筒体壁上，而是加了一块弧形垫板，垫板的弧度与筒体外径完全贴合，焊接时不会因为局部过热导致筒体变形，运行时支座的支撑力也能通过垫板均匀分散到筒体壁上，避免局部应力过大压溃筒体。筒体上的铭牌座特意布置在两个吊耳之间的空白区域，既不会被起吊的钢丝绳遮挡，日常巡检时站在设备侧面就能直接看到铭牌参数，不用绕到设备另一侧查看。管箱侧的接管长度做了精准控制，伸出法兰面的长度刚好满足焊接坡口的加工要求，不会因为接管过长导致螺栓紧固时与螺母发生碰撞，也不会因为过短导致焊接时热量传导到法兰密封面，造成密封面变形影响密封效果。
