正交传动锥齿轮减速传动装置

项目分类:减速机 发布时间:2020-06-30 ID:121118

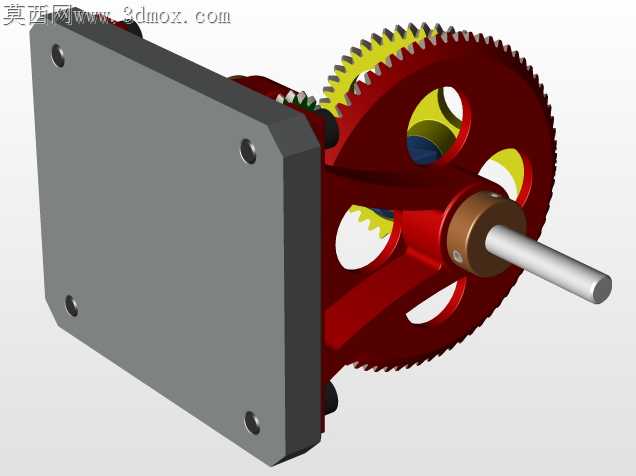

  • 正交传动锥齿轮减速传动装置

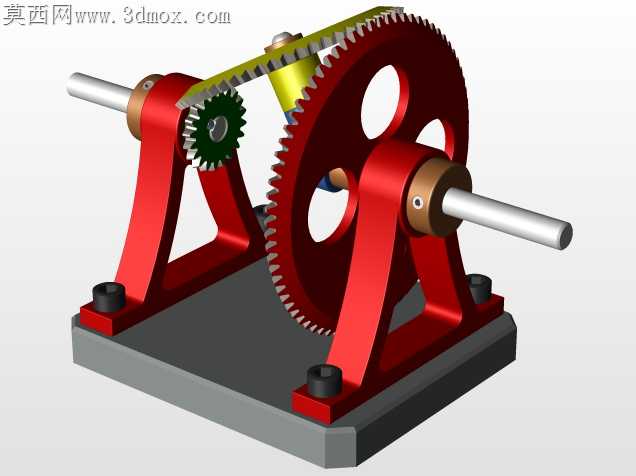

  • 正交传动锥齿轮减速传动装置
  • 正交传动锥齿轮减速传动装置

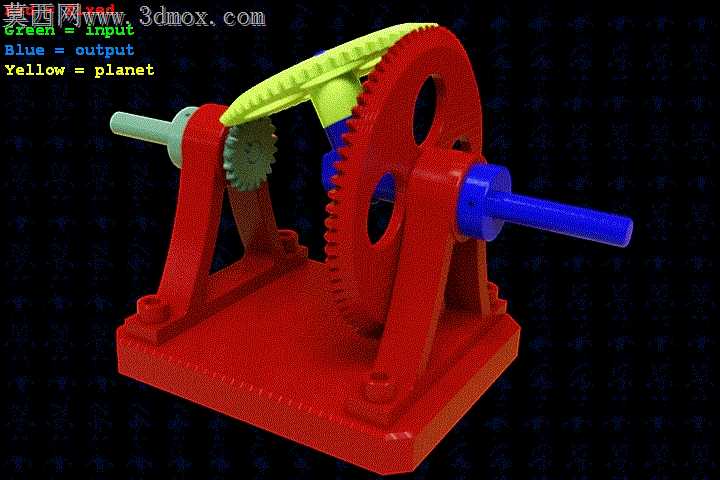

  • 正交传动锥齿轮减速传动装置

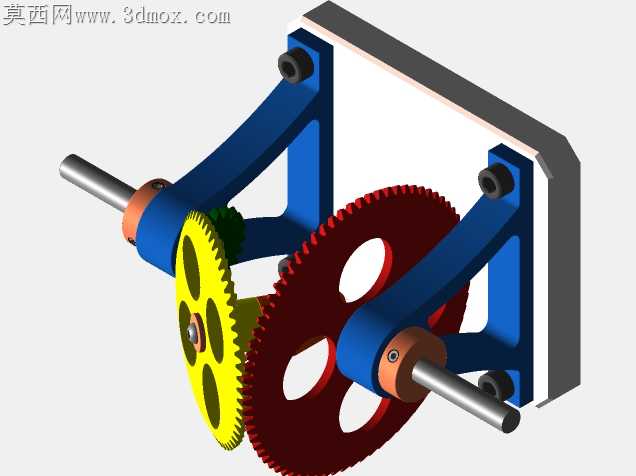

  • 正交传动锥齿轮减速传动装置

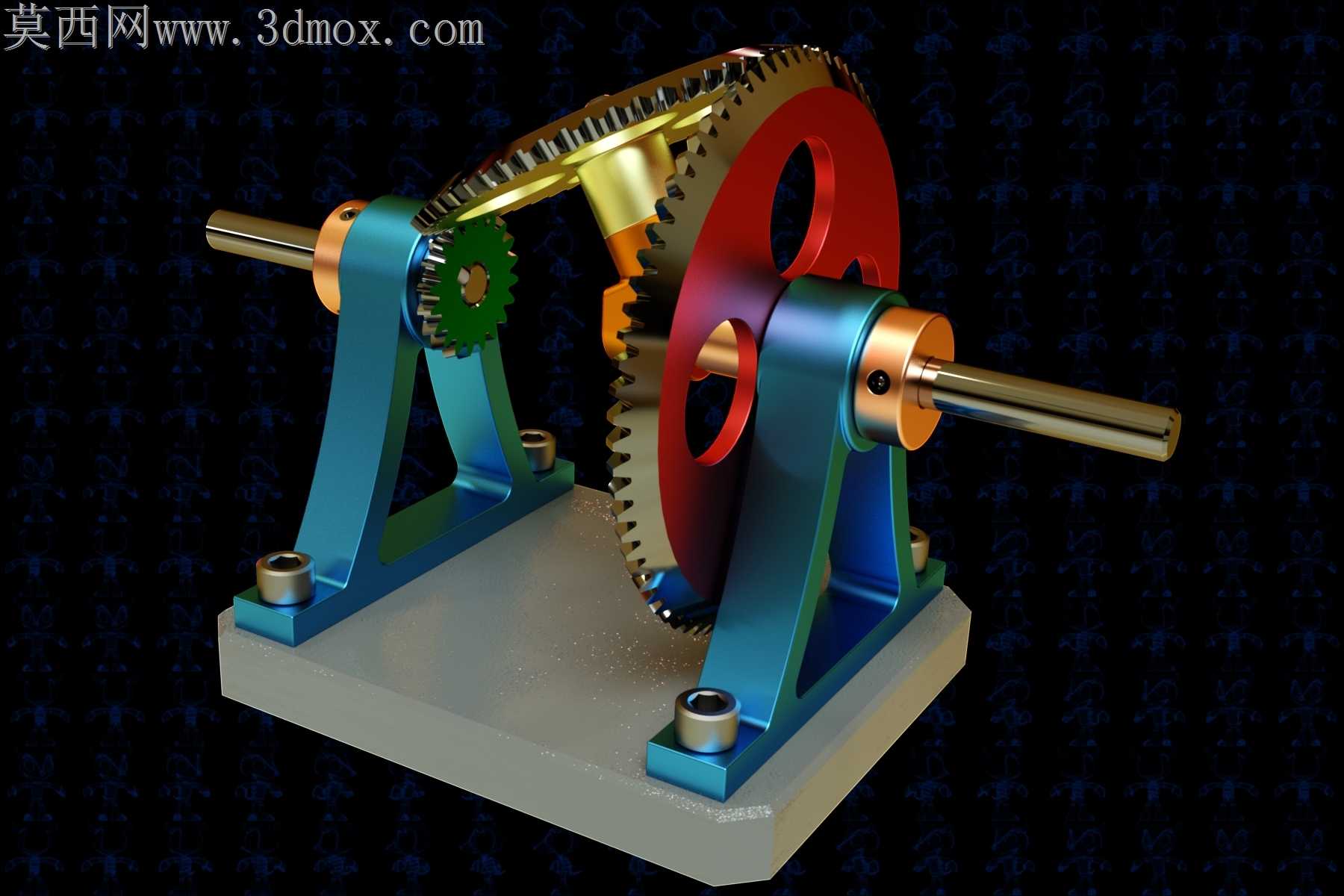

  • 正交传动锥齿轮减速传动装置

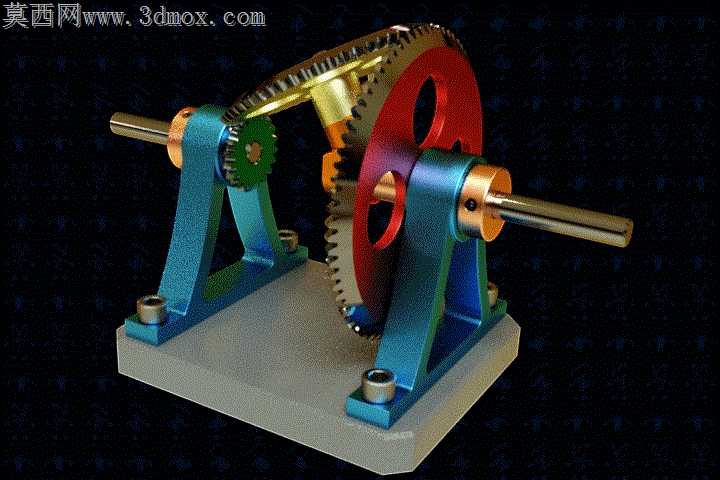

  • 正交传动锥齿轮减速传动装置
  • 正交传动锥齿轮减速传动装置

小模数锥齿轮副的啮合侧隙控制一直是正交减速装置加工装配中的核心痛点,侧隙过大会导致正反转换向冲击、传动回差超标,侧隙过小则会在高速运转时出现齿面卡滞、润滑脂无法进入啮合面引发异常磨损。这套锥齿轮减速装置在轴承座与支架的配合面预留了0.02mm的轴向调整垫片空间,装配时无需反复修磨支架端面,只需通过更换不同厚度的紫铜垫片,就能精准调整两个锥齿轮的轴向啮合位置,让齿面接触斑点稳定落在齿高中部位置,避免偏载引发的断齿风险。

支架与底座的连接采用沉头内六角螺栓配合定位销孔的设计,两个支架的轴承孔同轴度、正交轴系的垂直度公差都靠底座上的定位销保证,加工时先完成底座平面铣削,一次性装夹镗出两个支架的定位销孔与螺栓过孔,后续装配无需反复找正,就能保证输入输出轴的正交度误差控制在0.03mm以内,避免轴系运转时出现额外的径向跳动。大直径锥齿轮的轮缘与轮毂采用分体式结构设计,轮缘部分选用耐磨的20CrMnTi做渗碳淬火处理,轮毂部分选用45号钢调质,既保证齿面硬度达到HRC58-62满足耐磨需求,又能降低整体材料成本,同时轮毂上的减重孔在不影响结构强度的前提下,减少了转动惯量,让启停过程更平稳。

轴承衬套选用锡青铜ZCuSn10Pb1材质,与钢制轴径的配合间隙控制在0.01-0.018mm之间,衬套外壁与支架孔采用过盈配合压装,压装后预留环形油槽,装配时填充锂基润滑脂,能在无额外润滑系统的情况下,保证长时间连续运转的润滑需求,避免干磨引发的轴颈拉伤。输入轴端的小齿轮与轴采用一体化设计,减少了键连接带来的传动间隙,输出轴端的大齿轮通过平键与轴连接,轴端用圆螺母做轴向锁紧,锁紧垫片的止动耳卡入轴上的开槽,避免运转时螺母松动引发的齿轮轴向窜动。

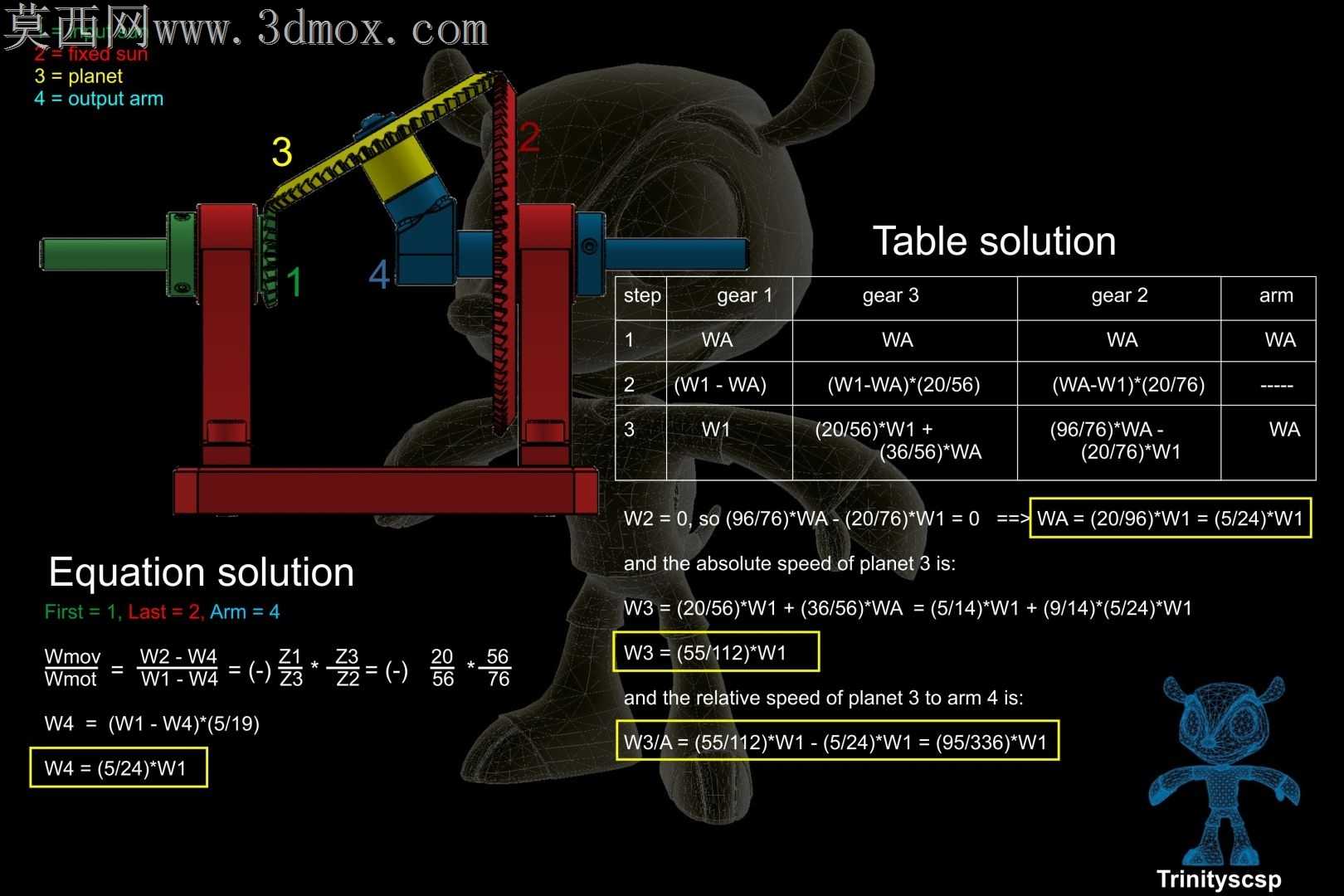

这套传动比5:24的正交减速结构,没有额外的箱体包裹,所有传动部件完全外露,能直观观察锥齿轮的啮合过程,不管是做机械原理课程的传动演示,还是验证小模数锥齿轮的啮合参数,都能直接观察齿面接触状态,调整啮合间隙时也无需拆解箱体,操作效率远高于封闭结构的减速器。底座上的四个安装沉孔做了锪平处理,安装到工作台面时不会因为螺栓头突出导致安装不稳,支架的加强筋做了圆弧过渡,避免应力集中在筋板与立板的连接处,即使承受短时过载冲击,也不会出现支架根部断裂的问题。
