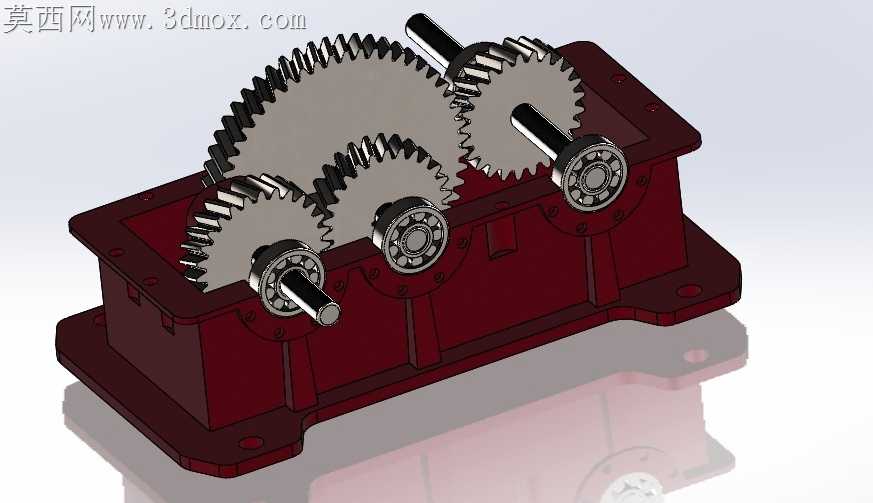

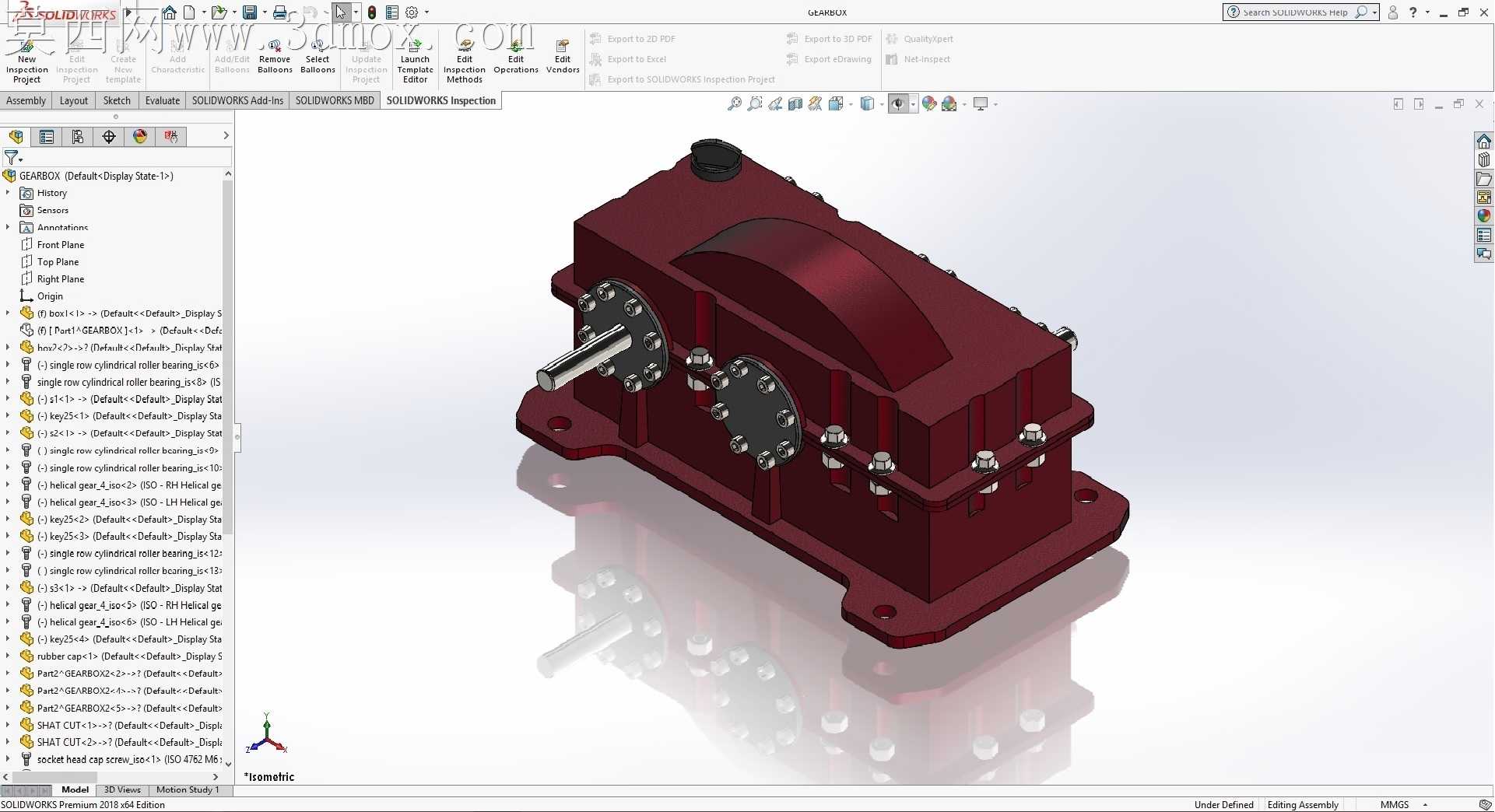

多级啮合减速器齿轮箱内部结构展示

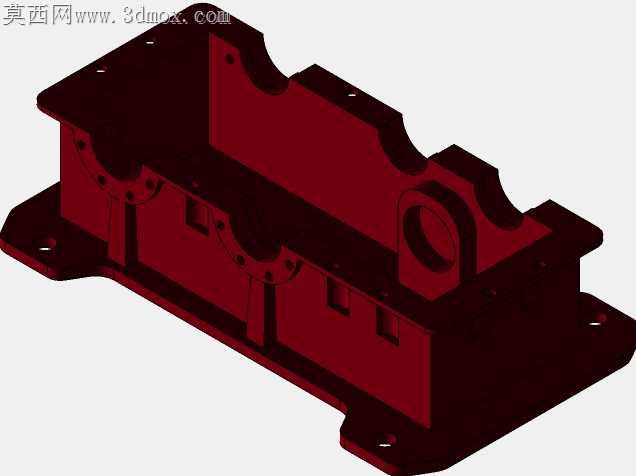

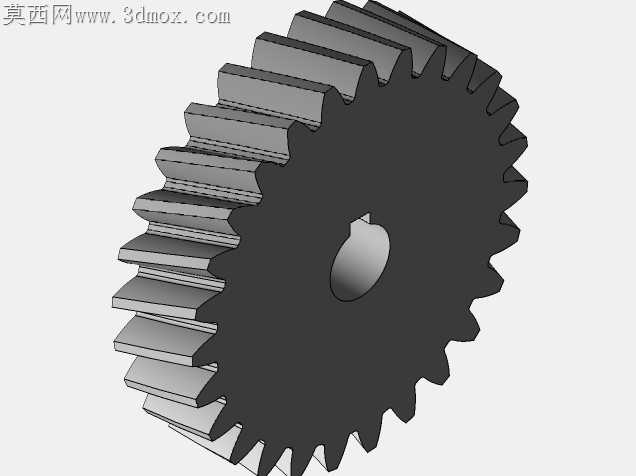

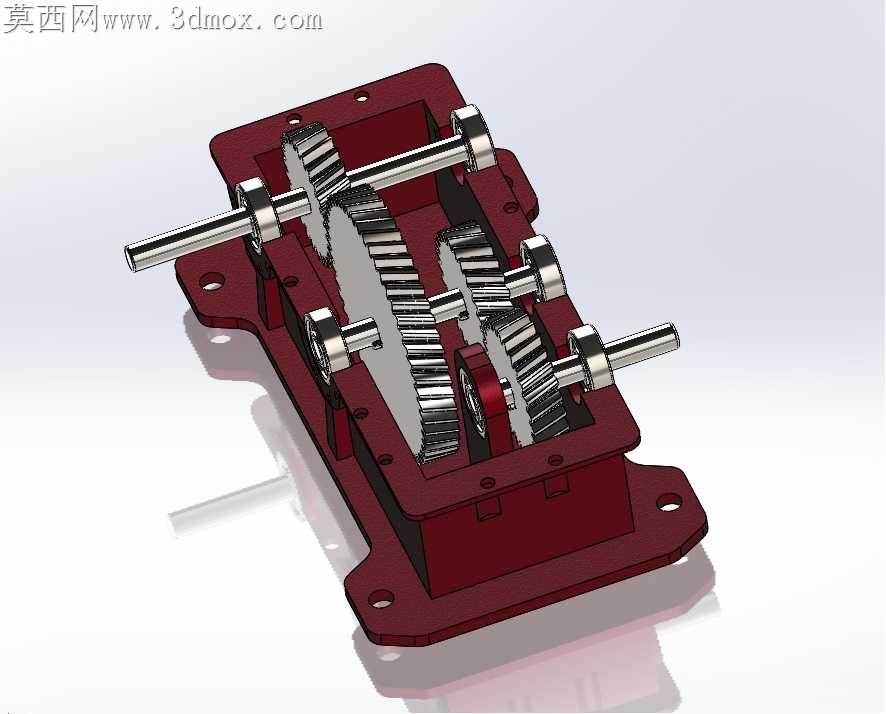

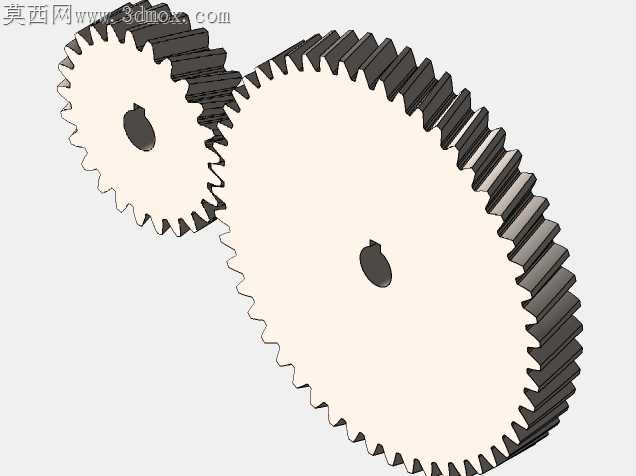

车间里常碰到老式齿轮箱跑合后齿面偏磨、轴端渗油的问题，根源往往在箱体与轴系的配合公差留取不合理，这款多级啮合的齿轮箱结构，在加工适配层面做了不少贴合实际生产的细节考量。箱体采用分体式基座设计，安装脚的螺栓孔位做了沉头锪平处理，避免现场安装时螺栓头突出干涉安装平面，也能分散螺栓锁紧时的压应力，防止长期受振后箱脚开裂。箱体内壁对应各齿轮啮合点的位置，预留了足够的润滑油回流槽，不会出现齿轮高速转动时带起的润滑油积在轴端密封处，挤坏油封造成渗漏的问题。每根传动轴的轴承安装位都做了轴肩定位，轴肩高度严格控制在轴承内圈厚度的三分之一，既保证轴承装配时的轴向定位精度，又不会挡住轴承拆卸时拉马的着力点，后期维护拆换轴承不用暴力敲击损伤轴面。不同齿数的斜齿轮依次排布在平行轴上，齿轮与轴的配合采用过渡配合加平键周向定位，键槽的位置避开了轴的应力集中截面，不会出现长期传递扭矩时轴从键槽处断裂的隐患。齿轮啮合的侧隙留取匹配常用的中载传动工况，既不会因为侧隙过小出现热胀卡齿，也不会因为侧隙过大造成传动回程误差大、换向冲击明显的问题。箱体上盖与基座的结合面做了一圈密封槽，适配常用的耐油橡胶密封垫，不用额外打密封胶就能保证结合面的密封性能，后期拆解维护时也不会因为残胶清理不干净造成二次装配密封失效。伸出箱体的轴端都预留了密封件安装位，适配骨架油封的安装尺寸，油封位的表面粗糙度要求控制在合理区间，既不会因为太光滑造成油封唇口干磨，也不会因为太粗糙刮坏油封唇口导致漏油。各齿轮的齿宽都比对应啮合的齿轮略宽一点，就算装配时出现微小的轴向窜动，也能保证全齿面啮合，不会出现齿面局部接触应力过大造成点蚀的问题。安装脚的底面做了铣平处理，平面度公差控制在安装要求范围内，装配到设备机架上不会出现箱体翘曲，导致轴系不同心、轴承额外受径向力提前失效的问题。
