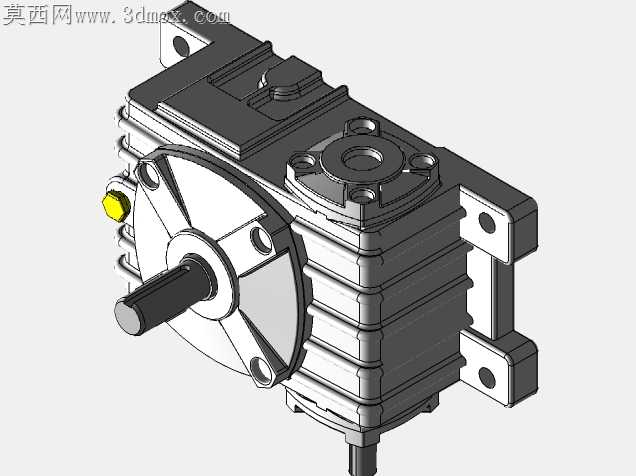

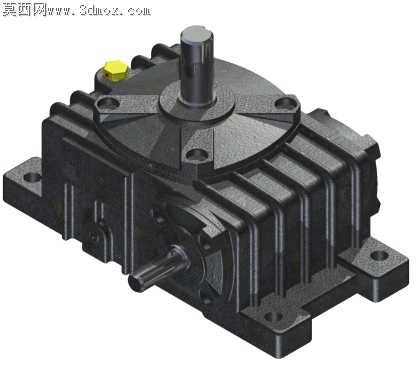

WPO60型蜗轮蜗杆齿轮减速箱结构

刚拿到WPO60的测绘需求时，最先注意到的是旧样件底座安装孔边缘的切削毛刺，那是量产时铣削工序走刀过快留下的痕迹，做模型的时候特意把安装孔的沉头深度做了0.2mm的公差预留，避免实际装配时螺栓头凸出台面影响安装平整度。之前做同类型减速箱时踩过跨软件转档的坑，蜗杆轴端的油封位曲面在转档时容易出现破面，这次做结构的时候特意把油封安装位的圆角做了分段处理，每段曲面的曲率差控制在0.1以内，转成通用格式后不会出现面缺失的问题。箱体外壁的散热筋不是随便做的等厚结构，实际测绘时发现靠近蜗杆输入端的筋条比输出端厚1.5mm，因为输入端转速高发热量大，厚筋条能提升局部散热效率，做模型的时候没有把所有筋条做统一厚度，完全还原了实物的散热结构差异。顶部的注油孔螺塞位置，之前做实训作业时把螺塞的密封面做平了，实际装配后出现渗油问题，这次特意在螺塞下方做了15度的锥形密封面，和箱体上的锥面完全贴合，还原了实际的密封结构。输入轴和输出轴的轴伸长度也做了核对，输入轴轴伸15mm、输出轴轴伸22mm，轴上的键槽宽度公差按h7做了预留，不会出现键装不进去或者间隙过大的问题。箱盖和箱体的结合面没有做完全的整面接触，实际产品上结合面是有0.05mm的密封胶槽的，模型里把这个浅槽做了出来，避免后续做工程图时漏标密封胶的涂布区域。做结构的时候还考虑了实际装配的逻辑，蜗轮组件是从箱体上方的敞口装进去的，所以箱体内腔的蜗轮安装位直径比蜗轮外径大2mm，刚好能让蜗轮顺利落位，不会出现干涉卡滞的问题。侧面的油位观察孔位置也做了精准定位，油位线刚好在蜗轮齿面的1/3高度处，既保证齿轮啮合时有足够的润滑油浸润，又不会因为油位过高导致运转时搅油损失过大。底座的四个安装脚做了加强筋过渡，之前见过同型号产品因为安装脚没有加强筋，设备运行时受振动出现安装脚断裂的问题，模型里的加强筋厚度和圆角都和实物一致，能还原实际的结构强度。输出轴端的轴承位做了挡圈槽，挡圈槽的宽度和深度都按标准件尺寸做了匹配，不用后续再调整尺寸就能直接选用标准挡圈。之前转档时还遇到过螺纹孔显示异常的问题，这次所有的安装螺纹都用了简化的装饰螺纹，既保证视觉上能识别螺纹结构，又不会因为螺纹细节过多导致转档后文件过大或者破面。顶部的透气塞位置特意做了偏心处理，没有放在箱盖正中心，因为正中心刚好是蜗轮轴的轴承压盖位置，偏心布置能避免透气塞和内部轴承组件干涉，这个细节是拆实物的时候才发现的，之前看二维图纸的时候没注意到这个位置的避让设计。
