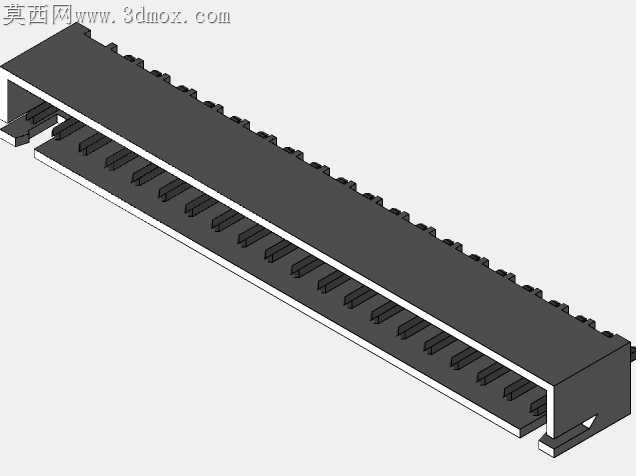

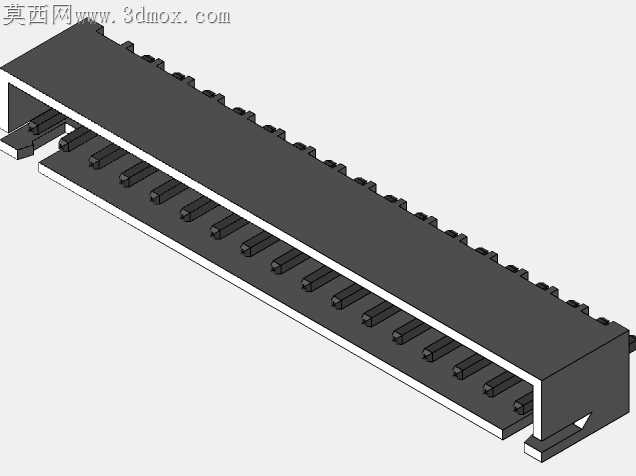

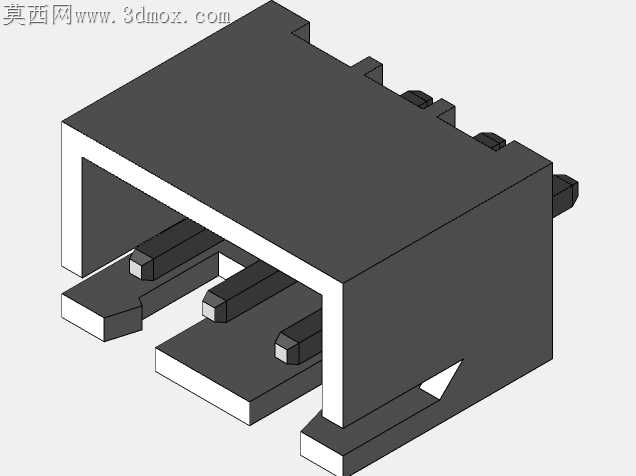

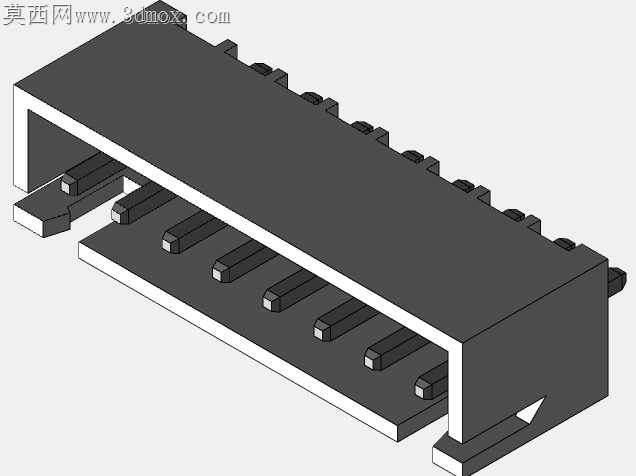

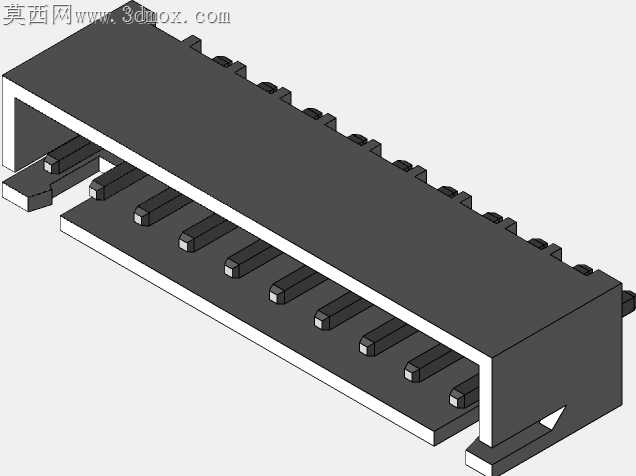

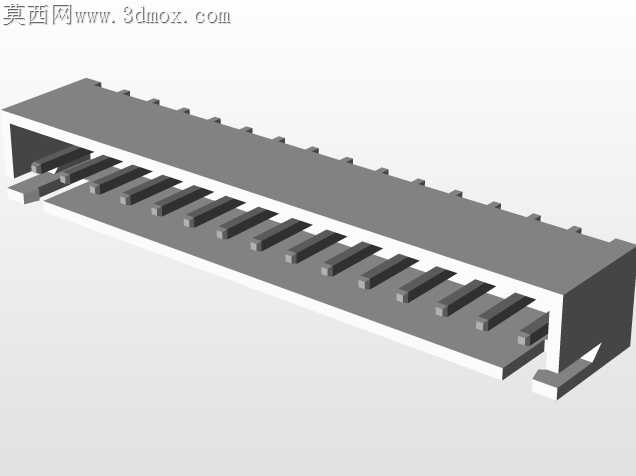

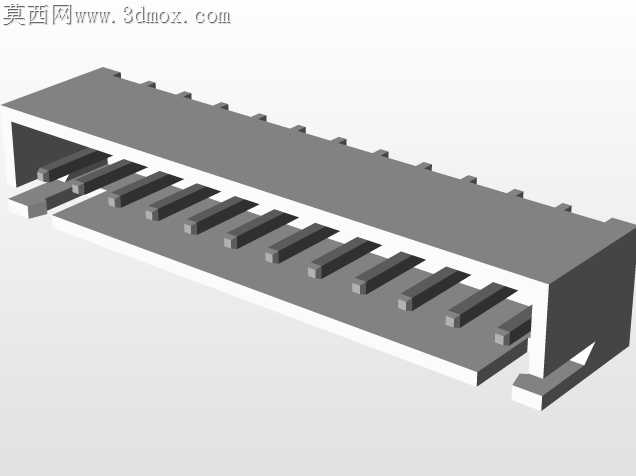

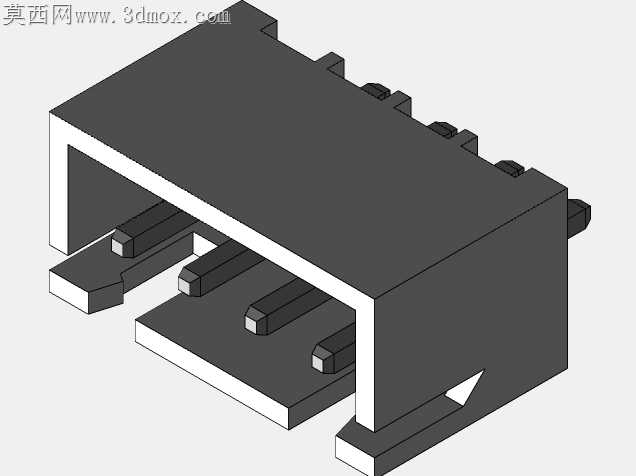

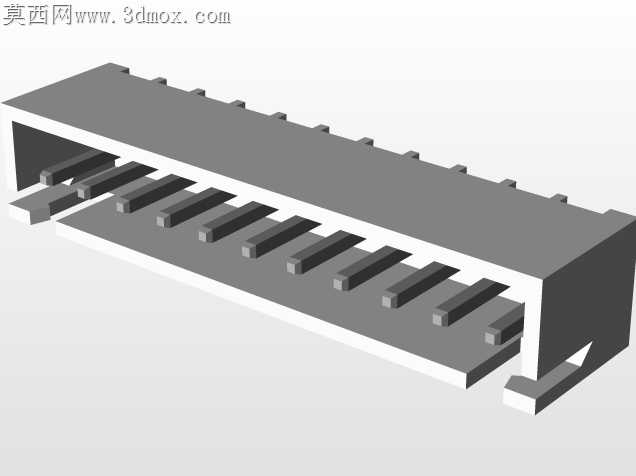

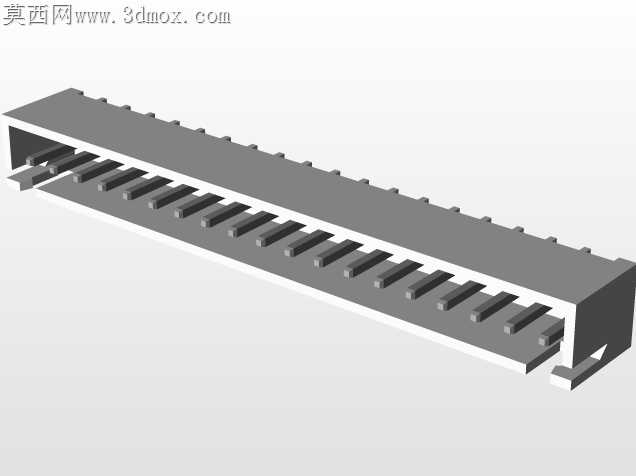

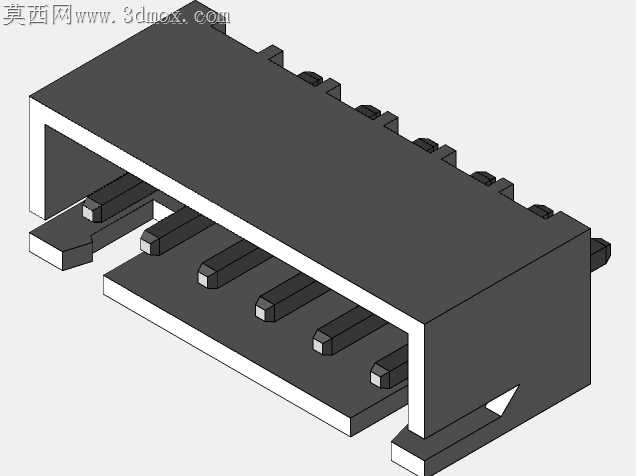

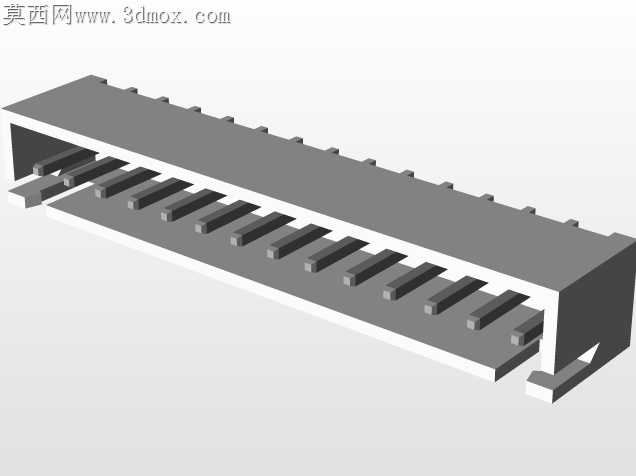

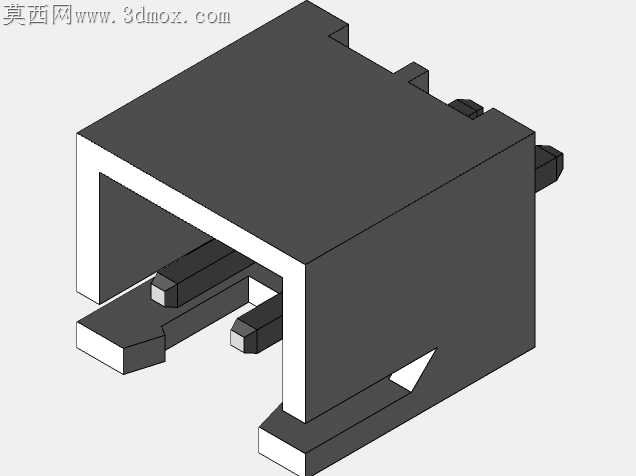

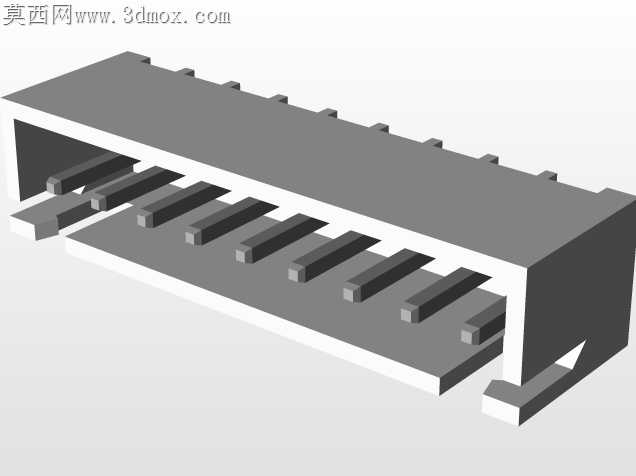

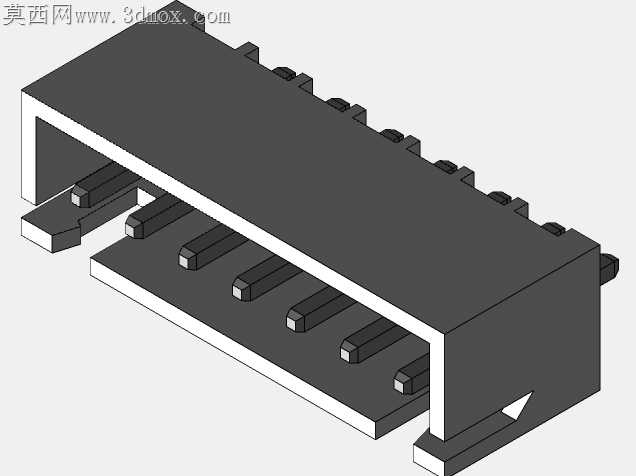

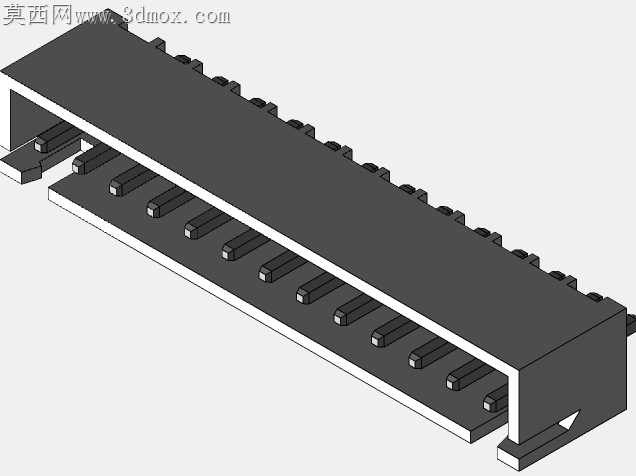

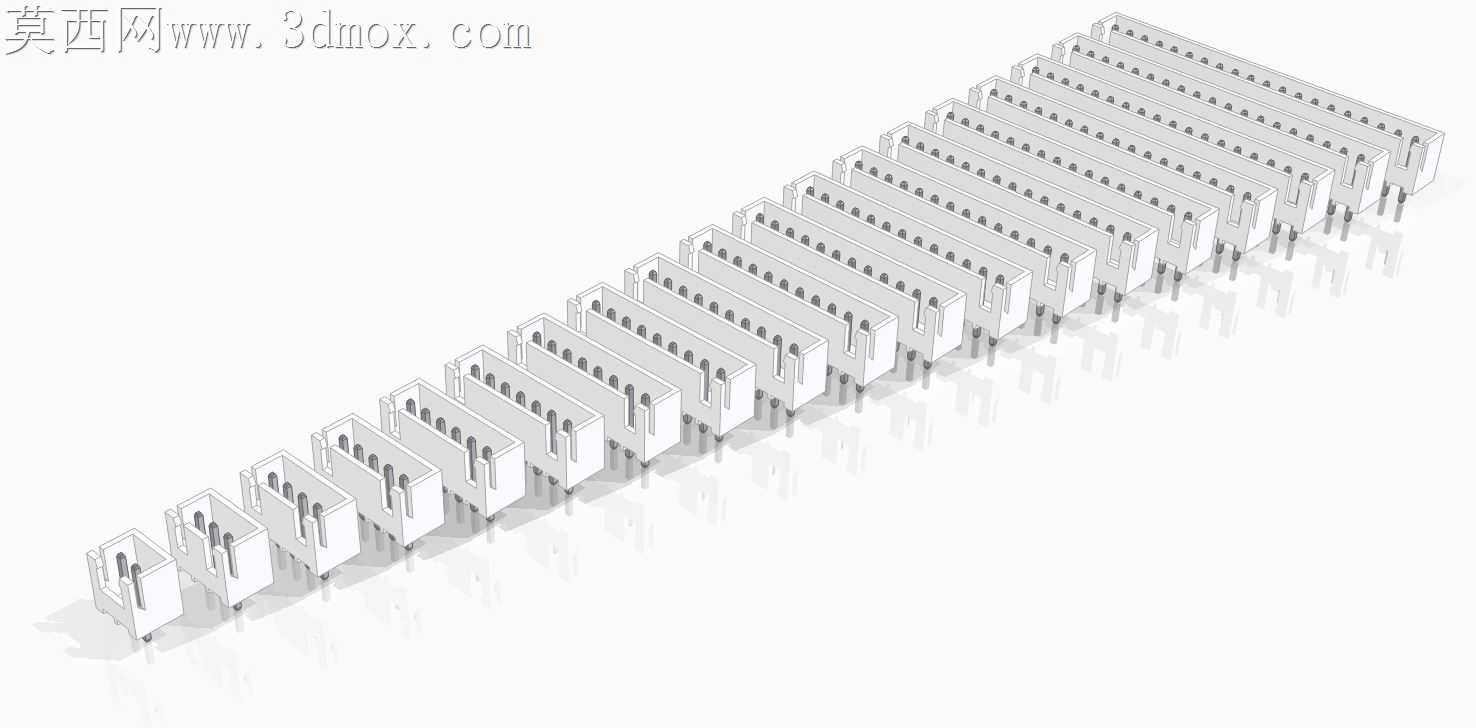

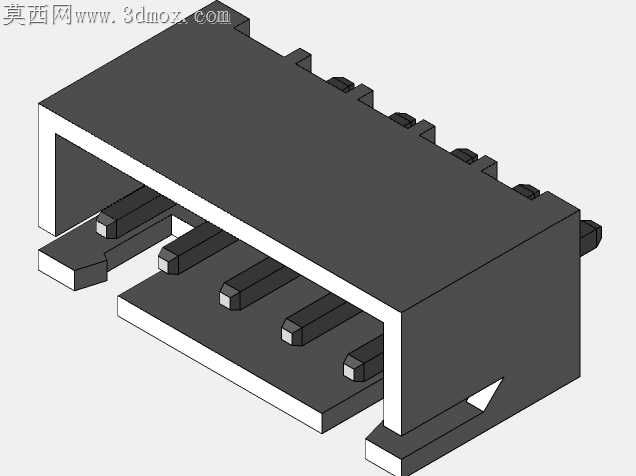

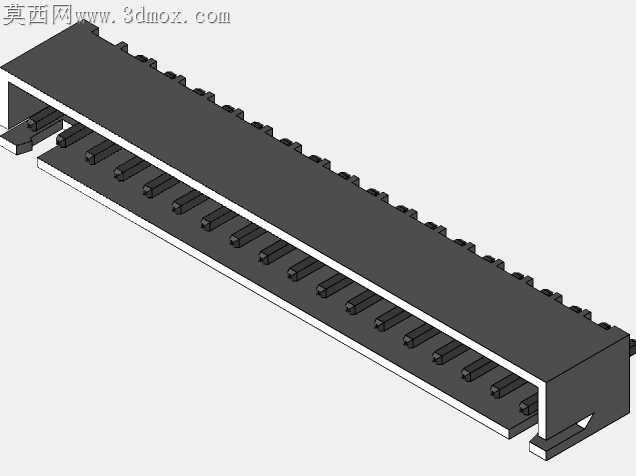

2-20针垂直直插JST-XH连接器套件

电子装配产线里，2.50mm间距接插件的插装歪斜、焊盘吃锡不均是常年卡壳的小问题，很多批量返修的源头，都藏在塑壳定位筋与插针同轴度的公差偏差里。这套垂直安装的接插件结构，把塑壳内部的防呆卡槽做了0.12mm的单侧凸起限位，插针穿入塑壳的过程中不会出现径向偏移，插针根部的扁位结构刚好卡入塑壳底部的定位槽，过波峰焊时插针不会因为高温锡流的冲击力上浮倾斜，焊脚露出PCB板面的长度能稳定控制在1.2±0.1mm区间，避免焊脚过长顶到对面壳体、或是过短导致焊锡浸润不足的虚焊问题。塑壳侧壁的导向斜角做了15度的内收处理，配套公头对插时不需要刻意对准针位，顺着斜角滑入就能自动找正对位，新手操作也不会出现插针顶弯、塑壳崩边的情况。相邻针位之间的隔挡筋高度比插针顶端高出0.8mm，哪怕焊接后相邻焊盘有轻微的锡尖凸起，对插时也不会出现针间短路的隐患，隔挡筋的厚度控制在0.3mm，既保证足够的绝缘隔离强度，也不会挤占相邻针位的爬电距离，满足常规低压信号传输的安规要求。插针的表层镀锡层厚度做了适配调整，经过三次回流焊温区后镀层依然不会氧化发黑，多次插拔后的接触电阻波动值控制在5毫欧以内，不会因为长期使用出现接触不良的信号中断问题。塑壳选用的阻燃尼龙材质在建模时就预留了0.4%的成型收缩率补偿，注塑成型后针位间距的偏差能控制在0.05mm以内，和市面同规格的公头、PCB封装尺寸完全适配，不需要额外改板就能直接替换原有物料。插针尾部的压接翼结构做了圆弧过渡，压接导线时不会割伤线芯，压接后的拉脱力能达到行业标准的1.5倍以上，设备运输过程中的震动也不会出现导线松脱的情况。
