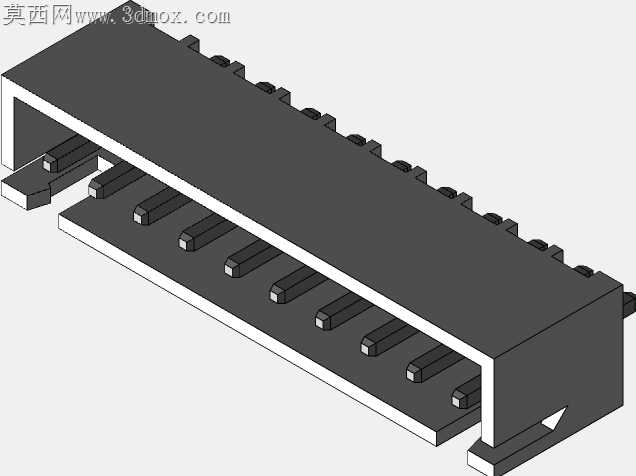

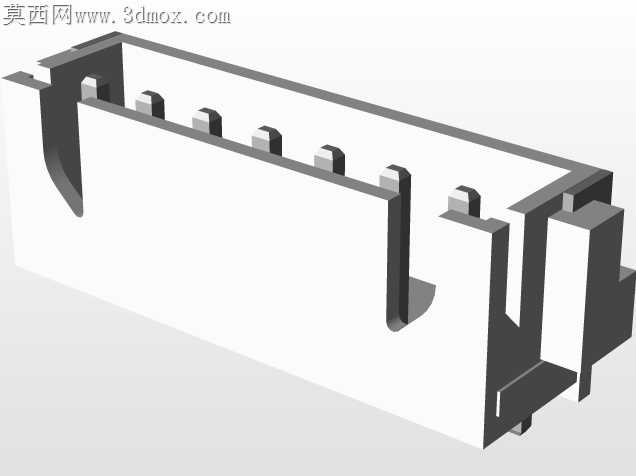

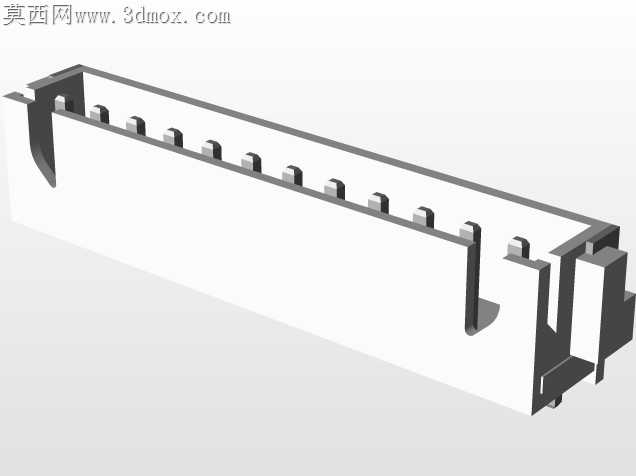

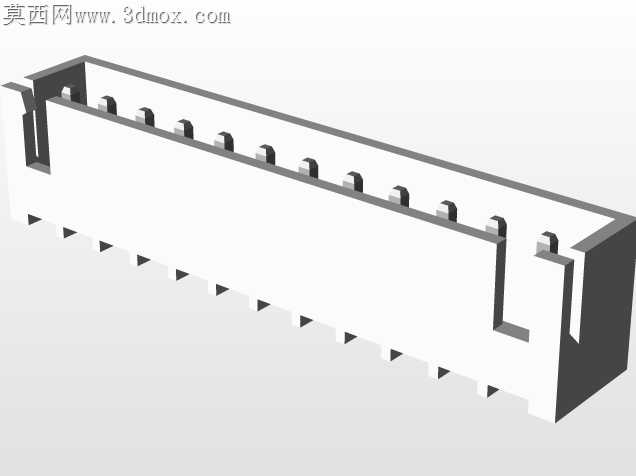

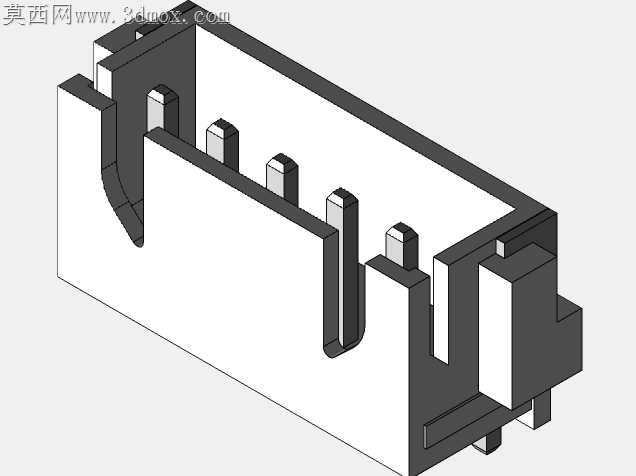

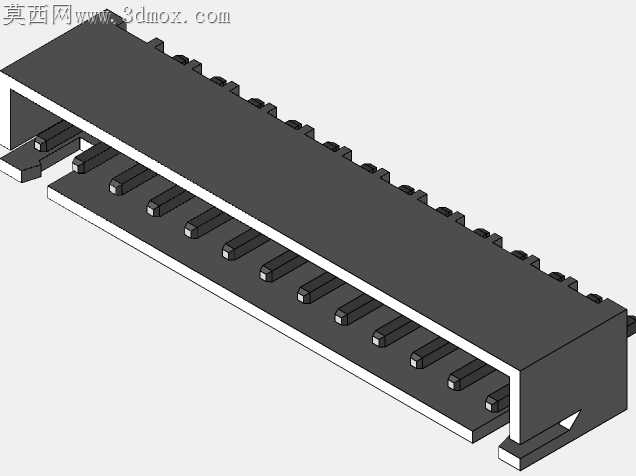

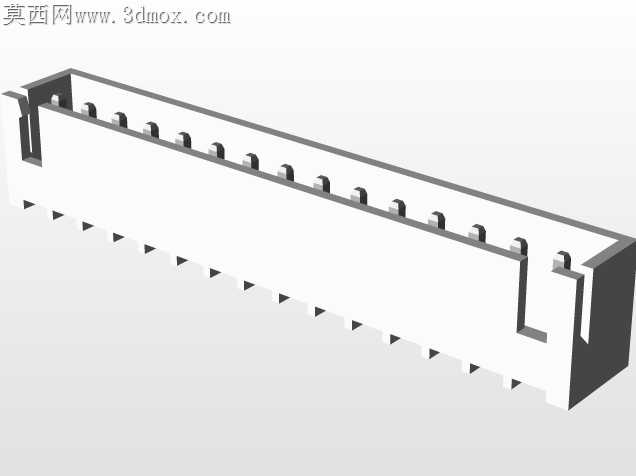

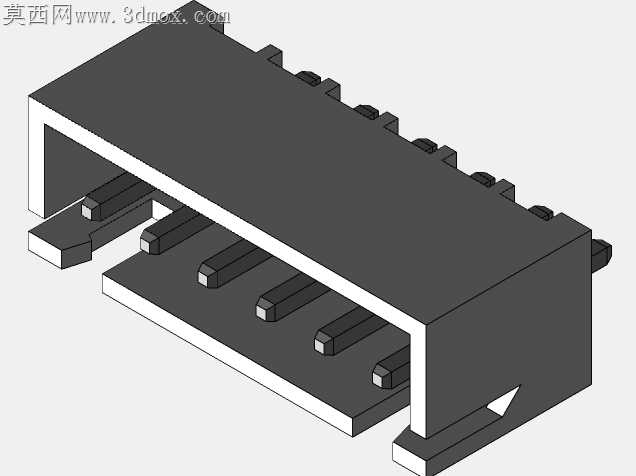

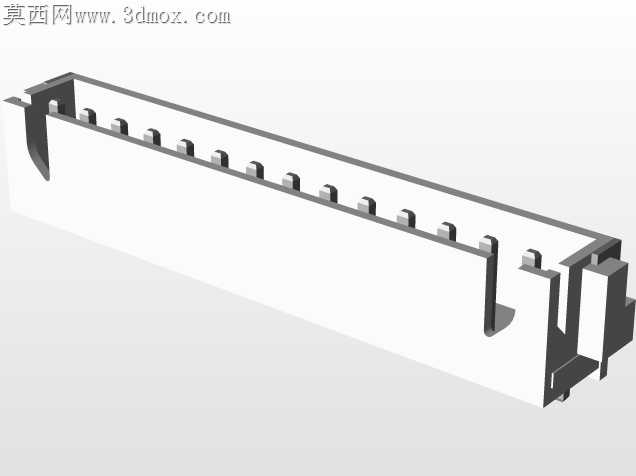

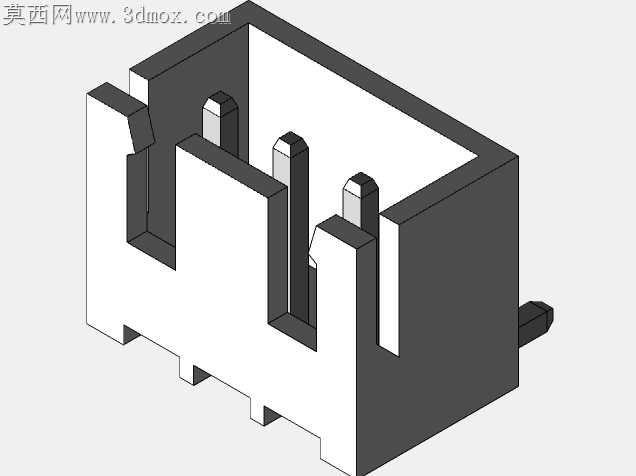

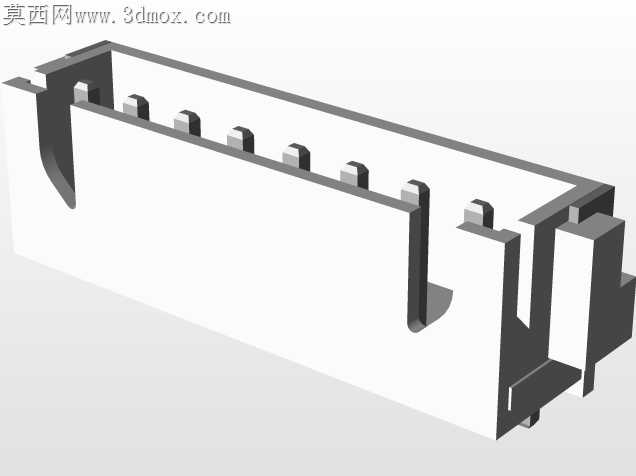

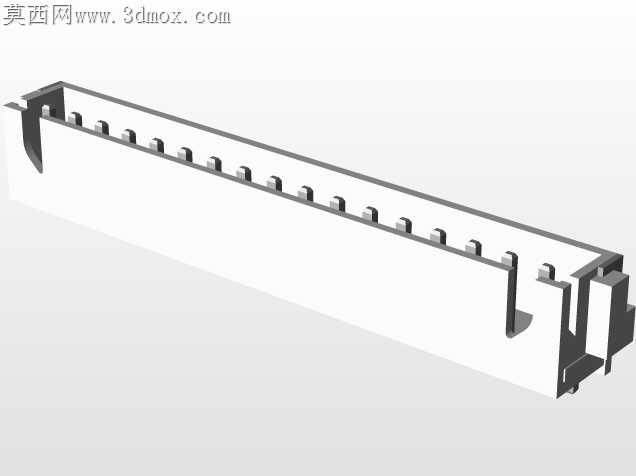

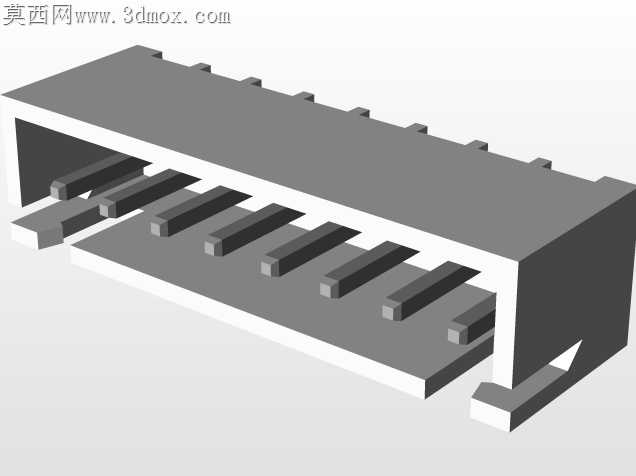

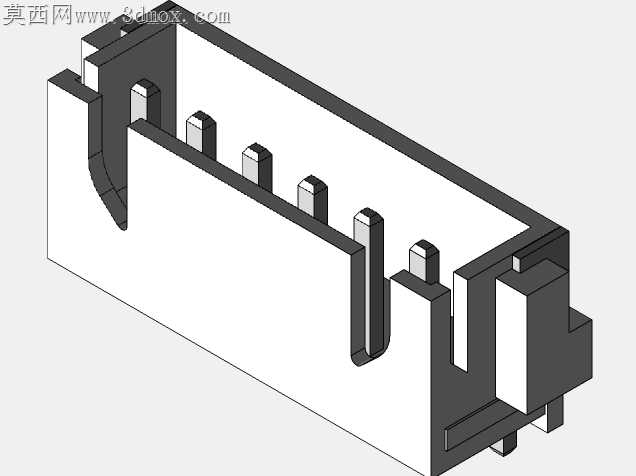

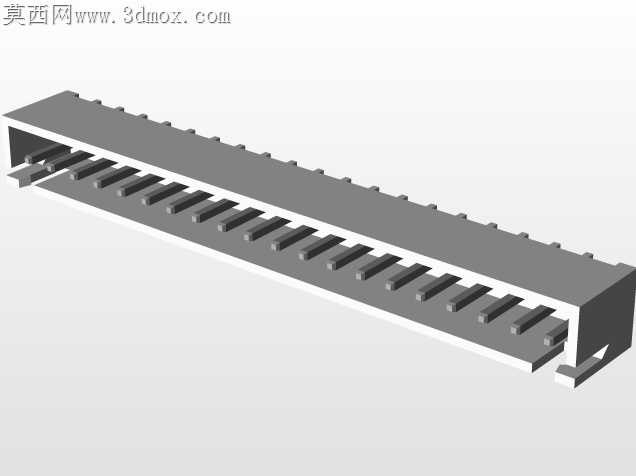

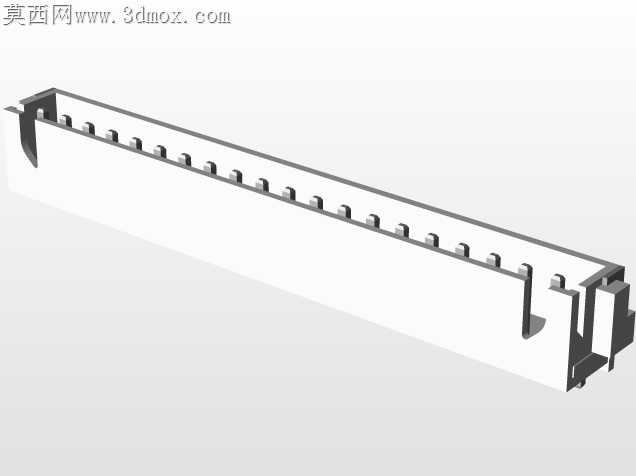

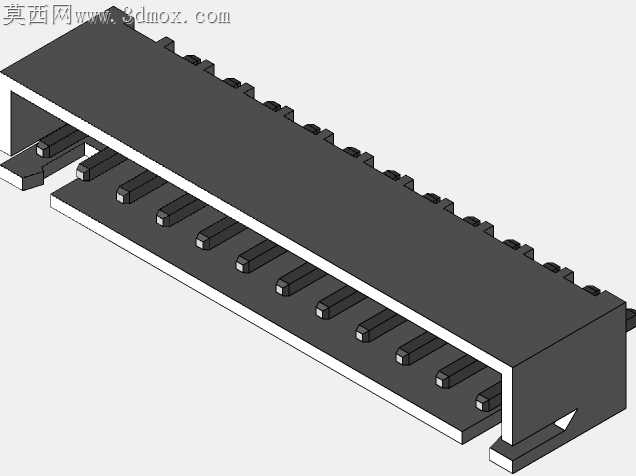

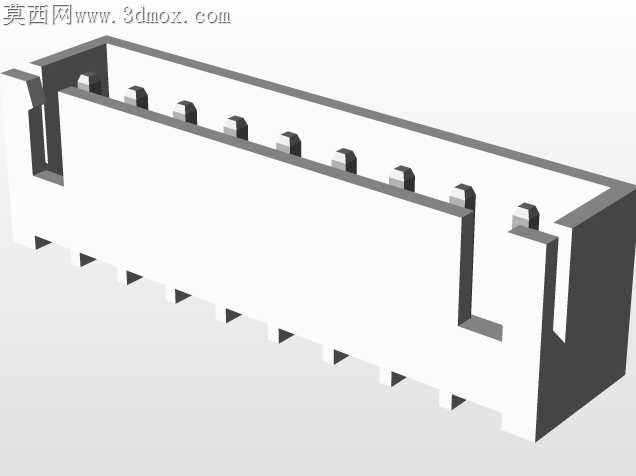

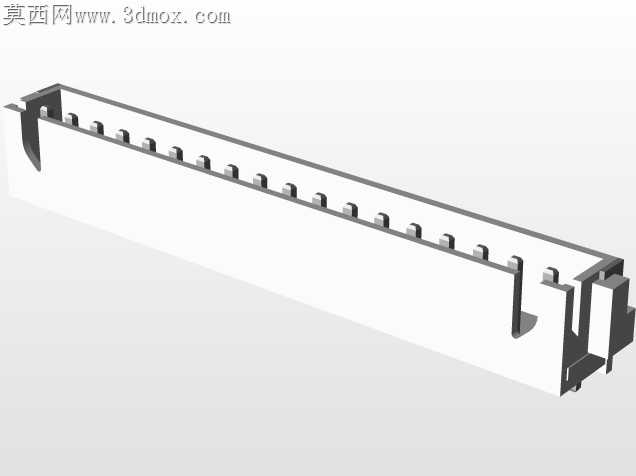

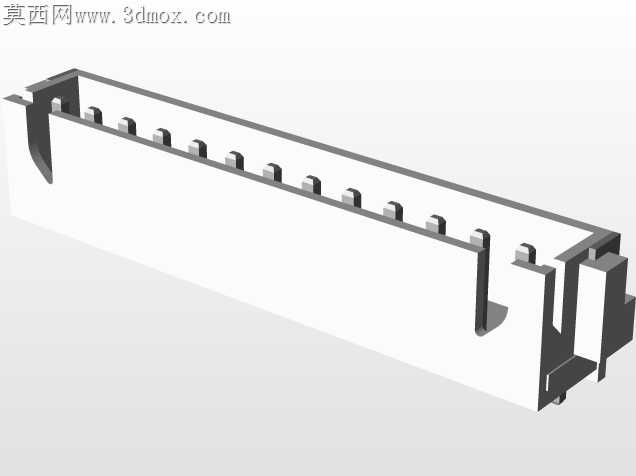

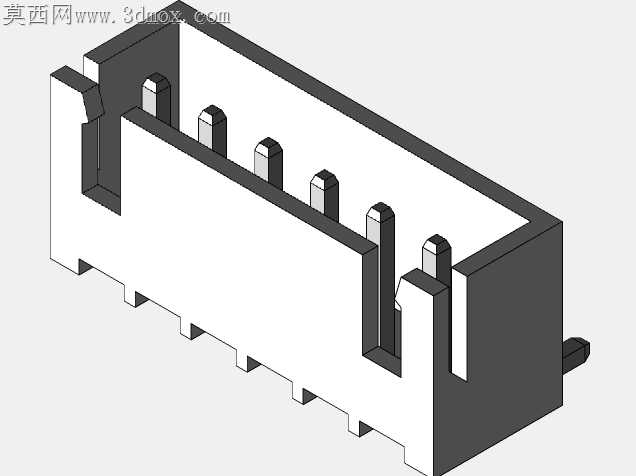

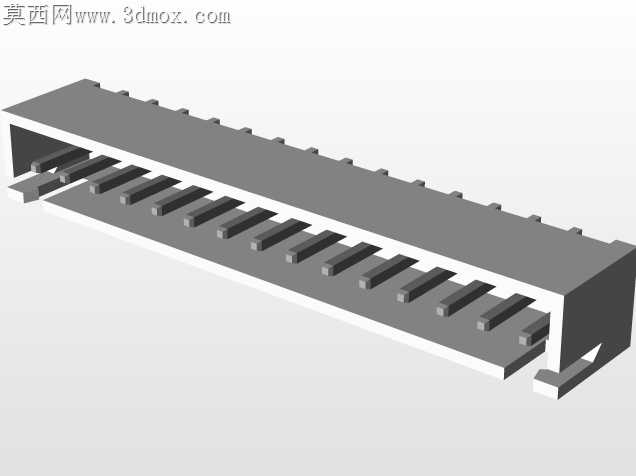

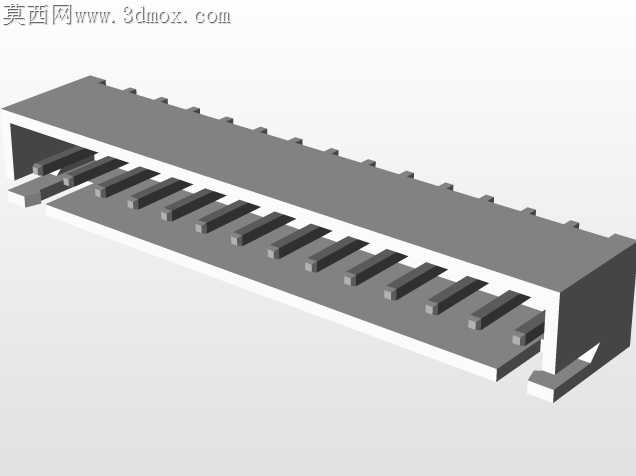

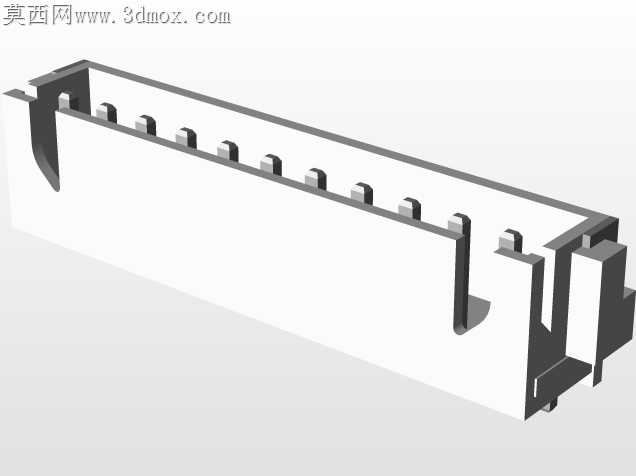

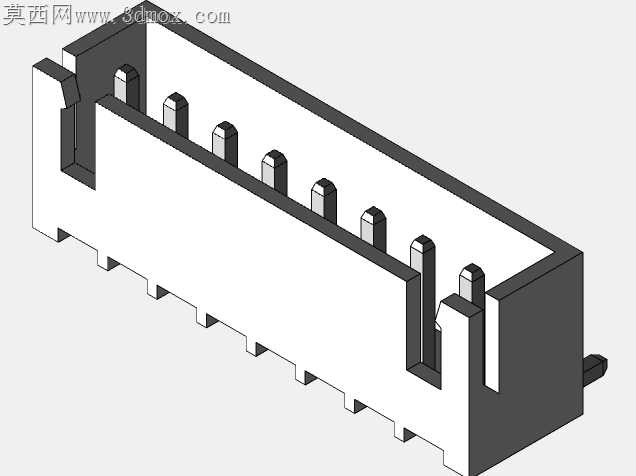

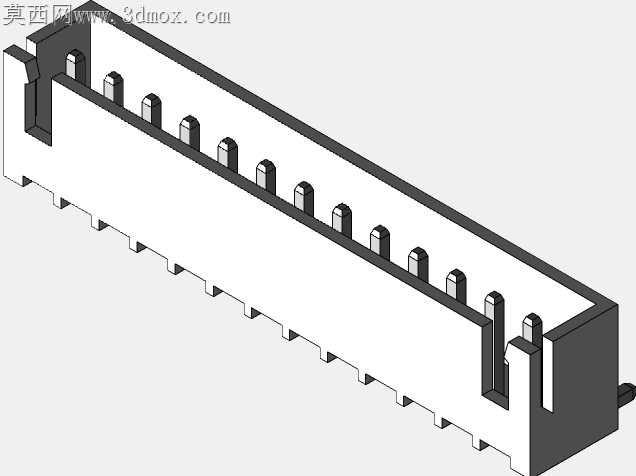

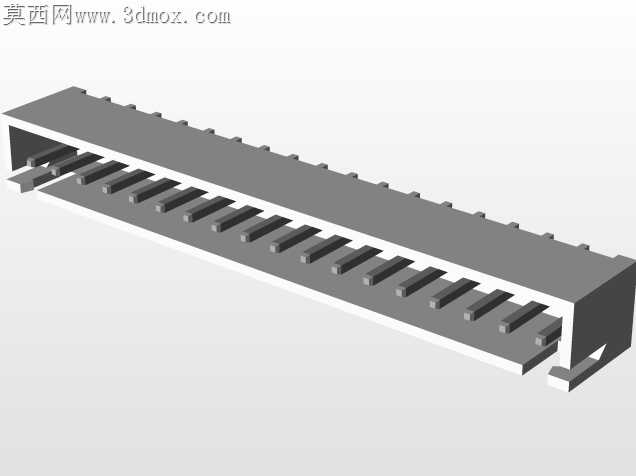

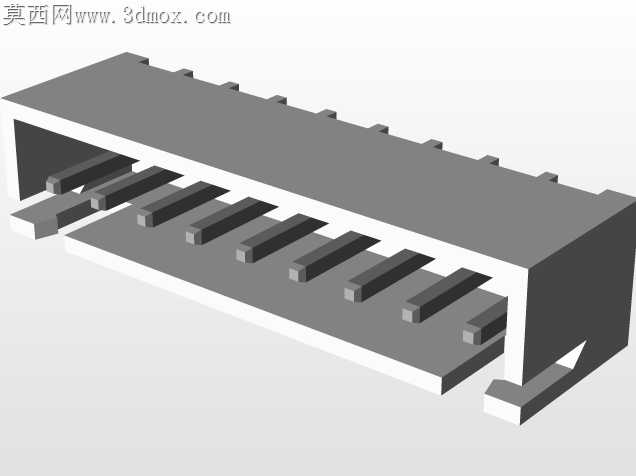

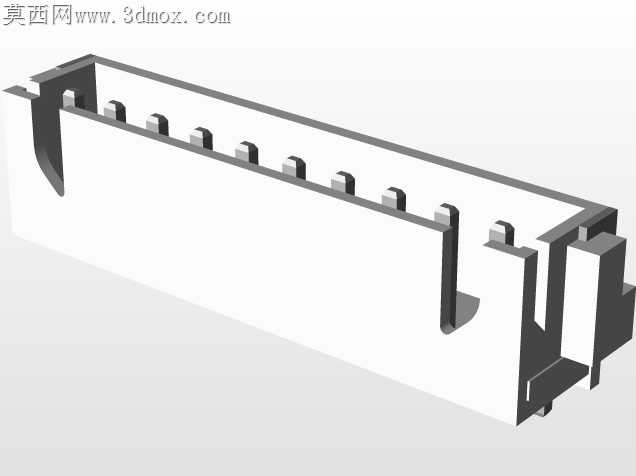

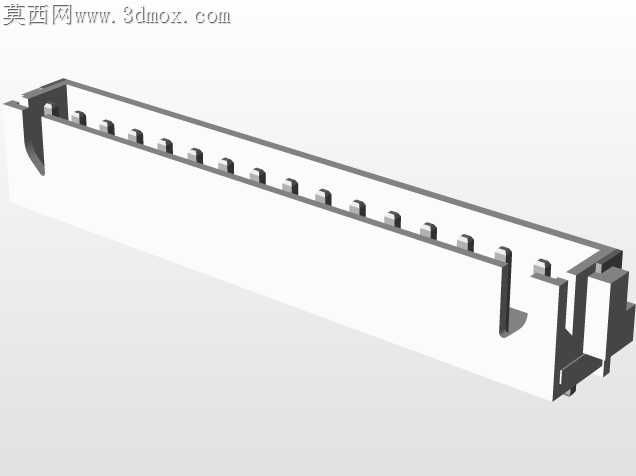

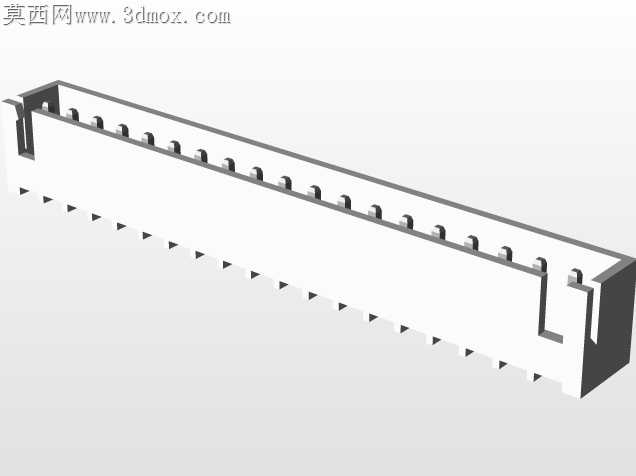

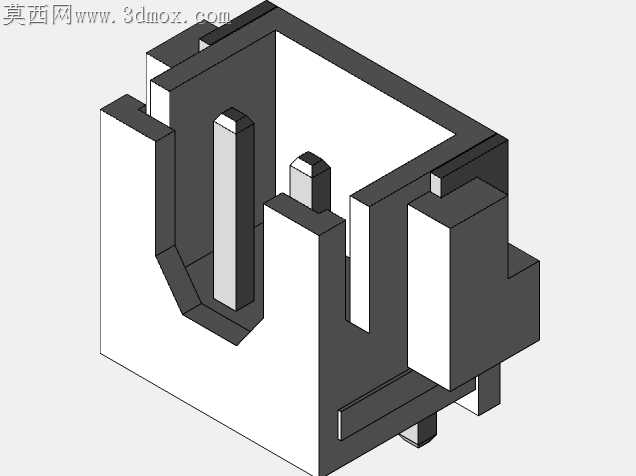

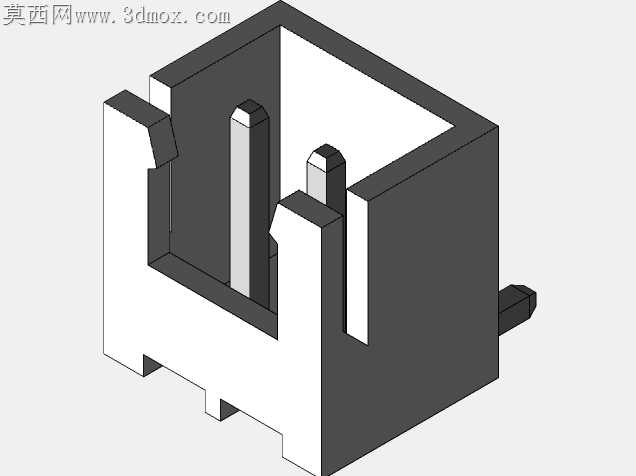

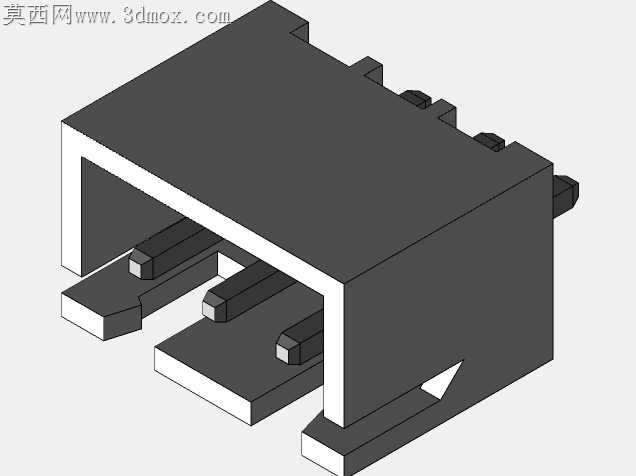

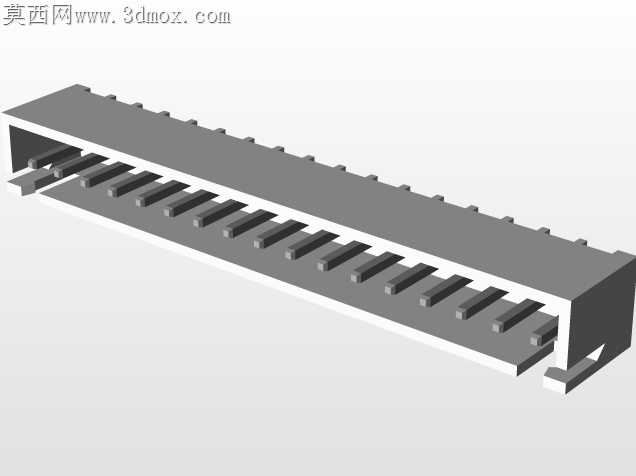

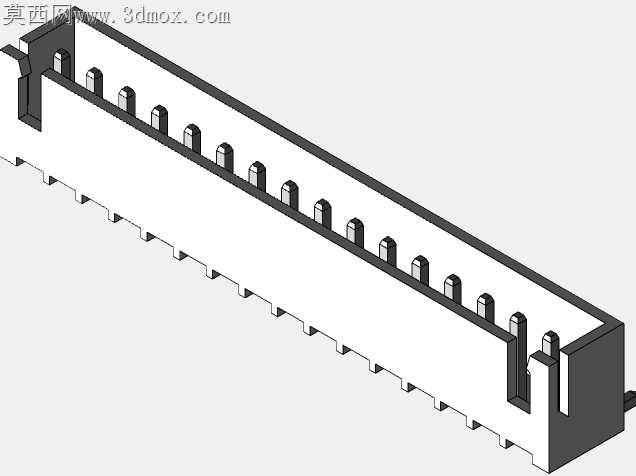

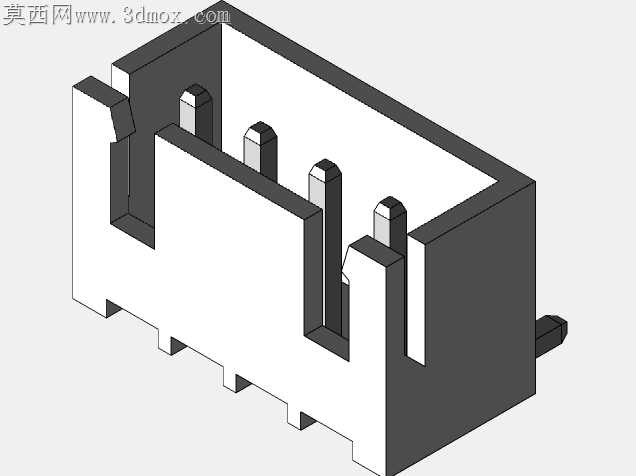

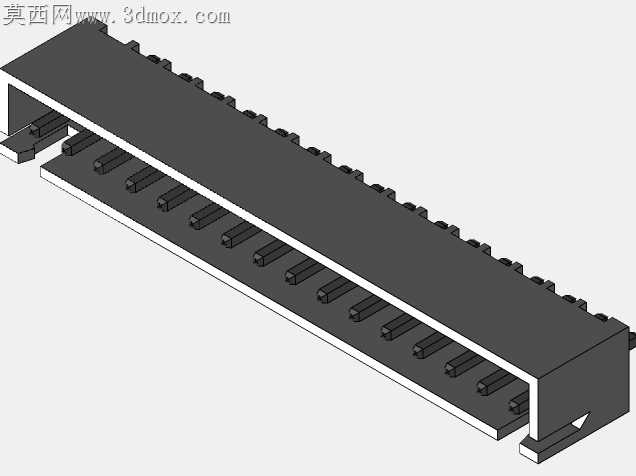

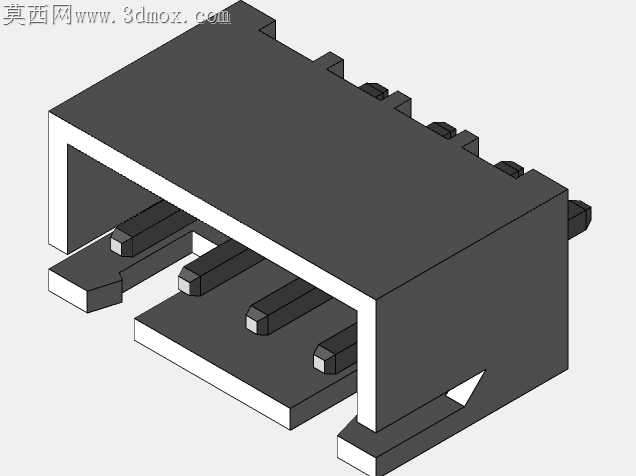

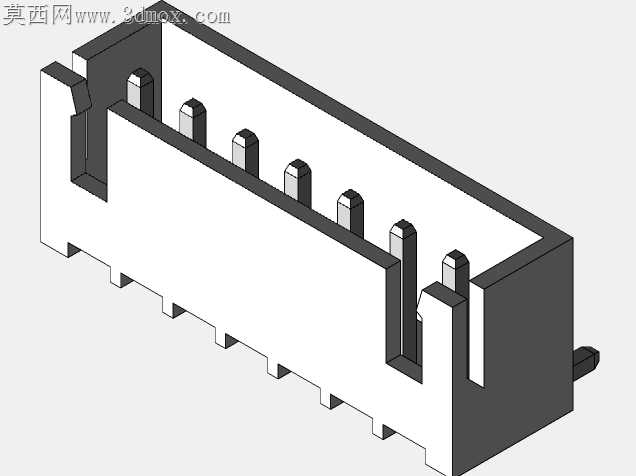

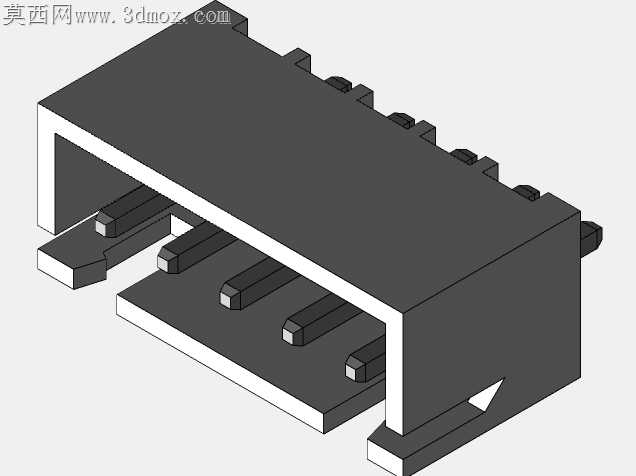

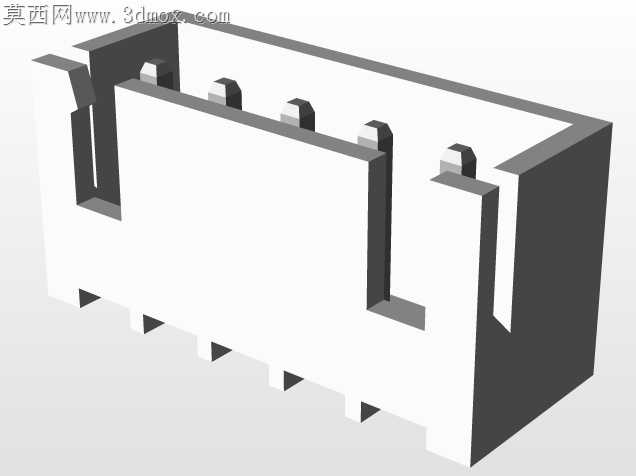

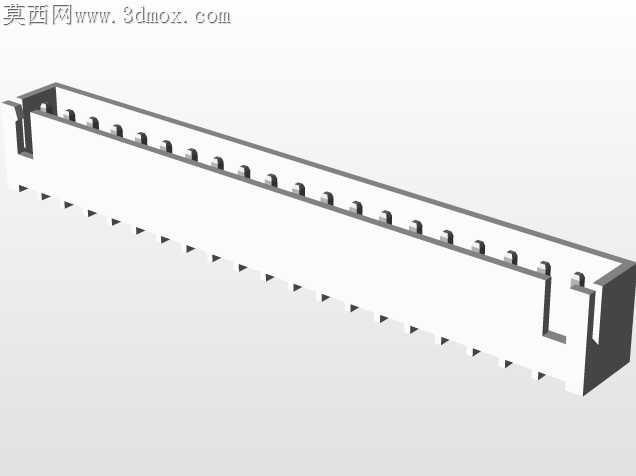

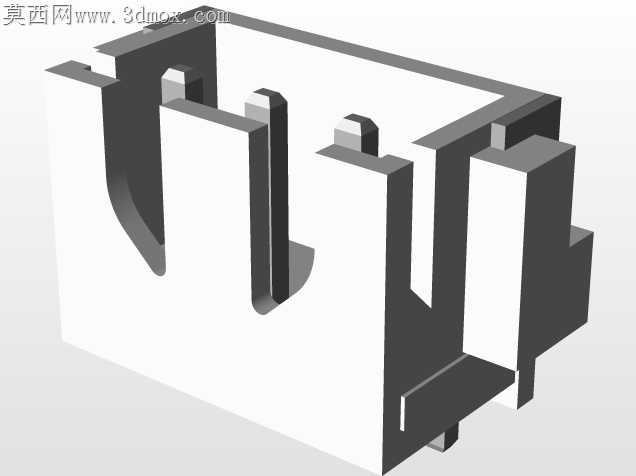

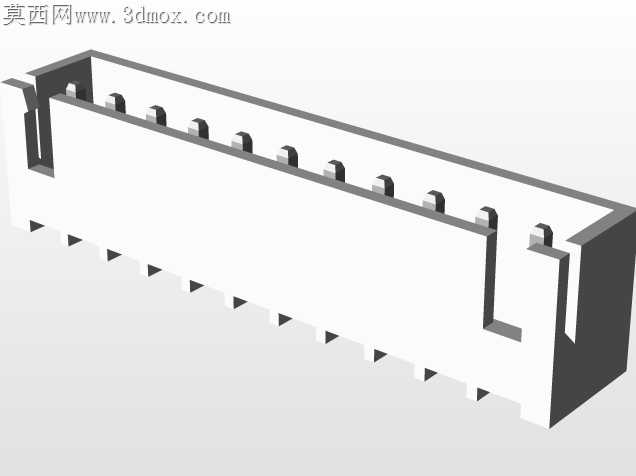

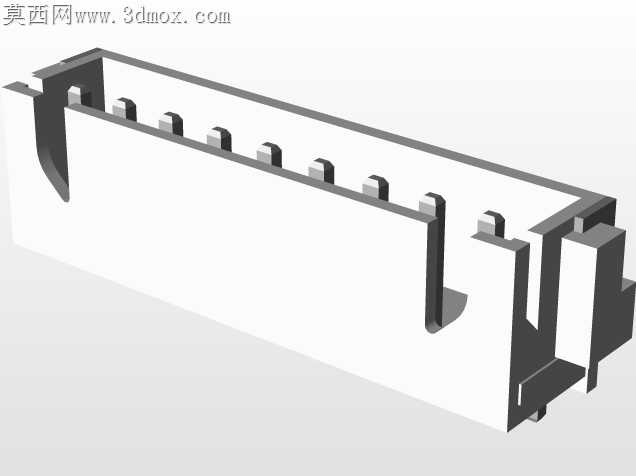

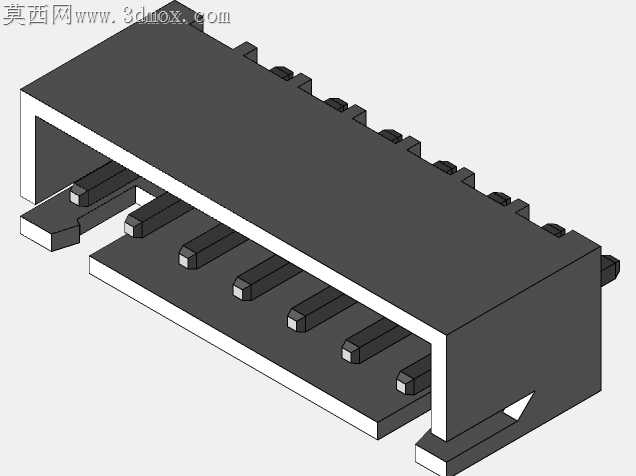

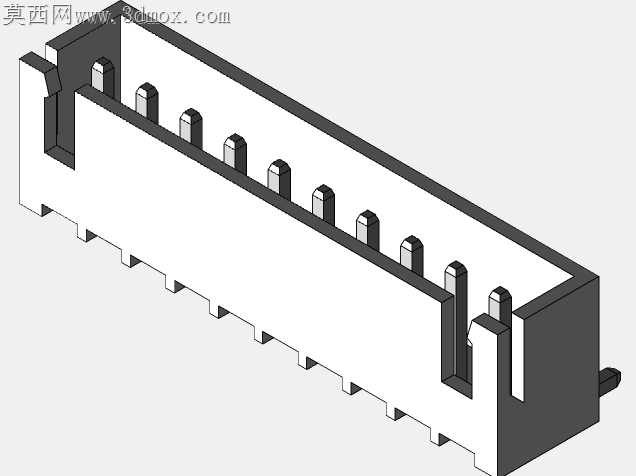

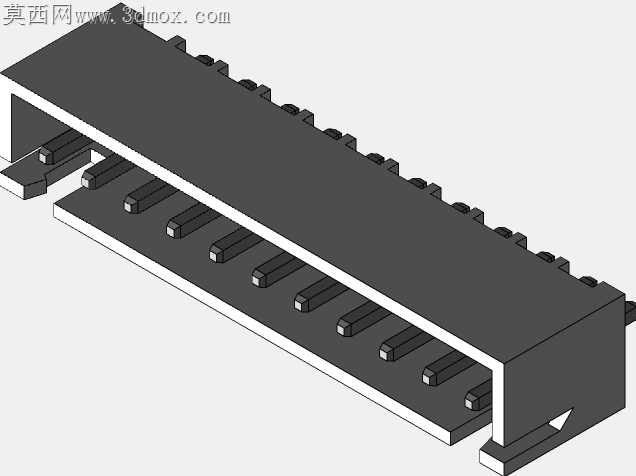

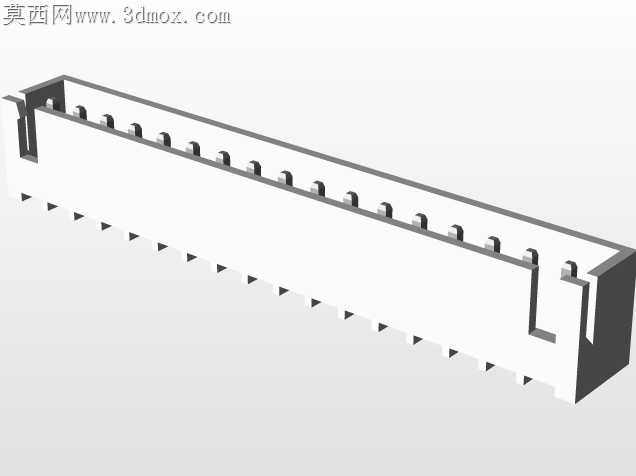

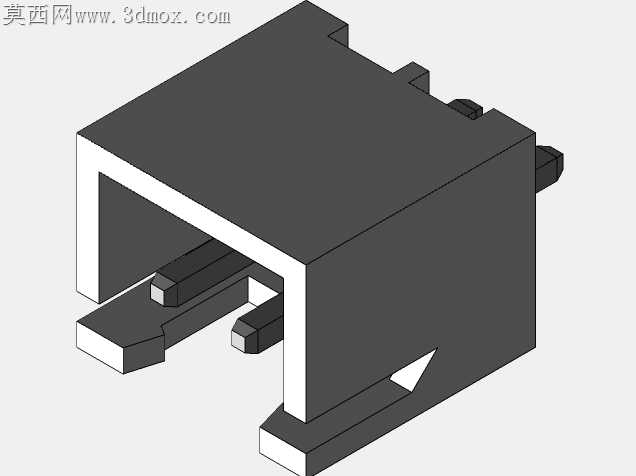

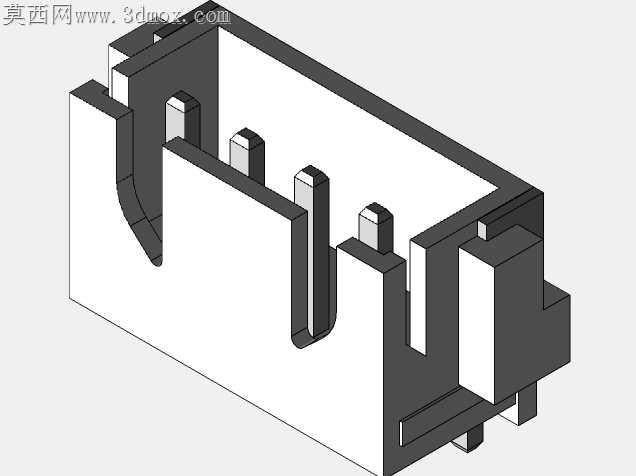

JST-XH2.54间距直插垂直连接器组

电子装联现场常遇到间距2.54mm的接插件插针歪斜、塑壳定位柱偏移导致的波峰焊浮高问题，这类问题往往在批量过炉后才被发现，返修时极易扯坏焊盘造成整板报废。这套连接器组的结构设计，从加工适配的角度把量产环节的常见隐患提前做了规避。

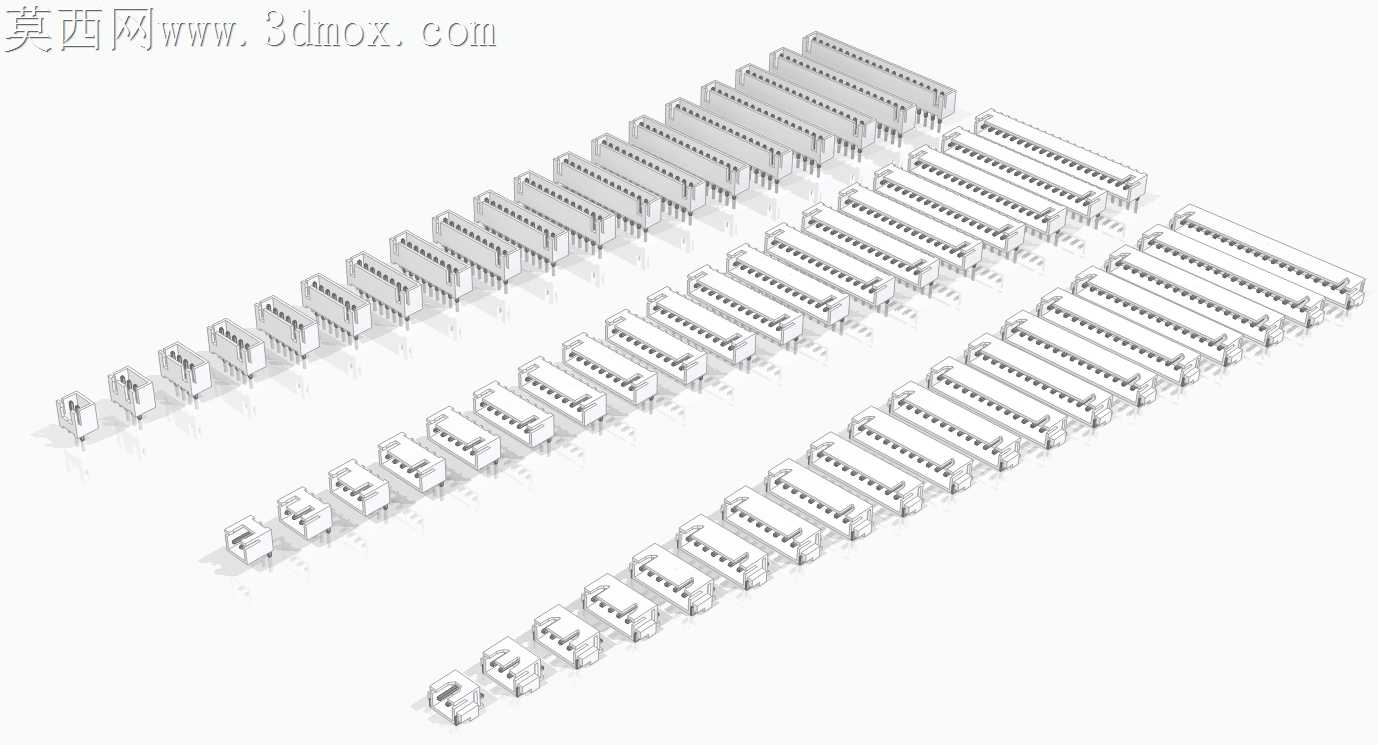

塑壳的插针导向槽做了0.08mm的渐进式倒角，插针压入时不会因为硬接触出现针体弯折，槽壁的厚度均匀控制在0.3mm，注塑成型时不会出现缩水凹痕，过回流焊时高温下的形变量控制在0.05mm以内，不会出现针位偏移导致的插配卡滞。不同针数的款型统一了安装定位柱的尺寸与间距，2针到20针的全系列产品都能适配同规格的PCB开孔，不用针对不同针数单独调整钢网开孔位置，SMT贴片时的吸嘴也能通用，减少换线调试的时间损耗。

插针的尾部焊脚做了微凸的止退台阶，压入塑壳后能牢牢卡紧在塑壳的卡槽内，不会出现插针对插时被公头带出的问题，焊脚的宽度刚好适配0.8mm的标准焊盘，上锡时锡量能均匀包裹焊脚，不会出现连锡、虚焊的问题。塑壳的边缘做了0.1mm的圆角处理，手工插件时不会划伤操作人员的手指，批量组装时的作业效率能提升不少。

直插垂直的安装形式，让线束对接时的受力方向垂直于PCB板面，不会因为线束拉扯产生侧向力导致焊盘脱落，塑壳侧面的防呆凸台做了不对称设计，公母头对插时不会出现反插的问题，哪怕是新上岗的作业人员也能快速完成对接，不会因为插反造成接插件损坏。不同针数的产品塑壳高度保持一致，整板布局时不会出现高低差影响后续的外壳装配，相邻连接器之间的最小安全间距也做了预留，不会出现插接线束后互相干涉的情况。

这套模型把量产加工中容易忽略的细节都做了还原，从注塑成型的壁厚控制到压装工序的导向设计，再到SMT贴装的适配性调整，每一处结构都对应着实际生产中的具体痛点，不是只做外观形似的示意模型，能直接用于PCB布局设计、钢网开制参考以及组装工装的设计验证，导入设计文件后不用再反复调整接插件的安装尺寸，能大幅缩短电子产品的开发打样周期，减少试产阶段因为接插件适配问题导致的设计变更。
