JST-PH2.0间距多规格接插件组

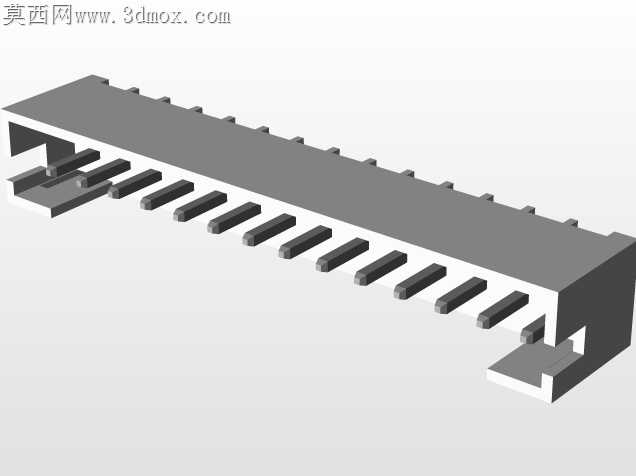

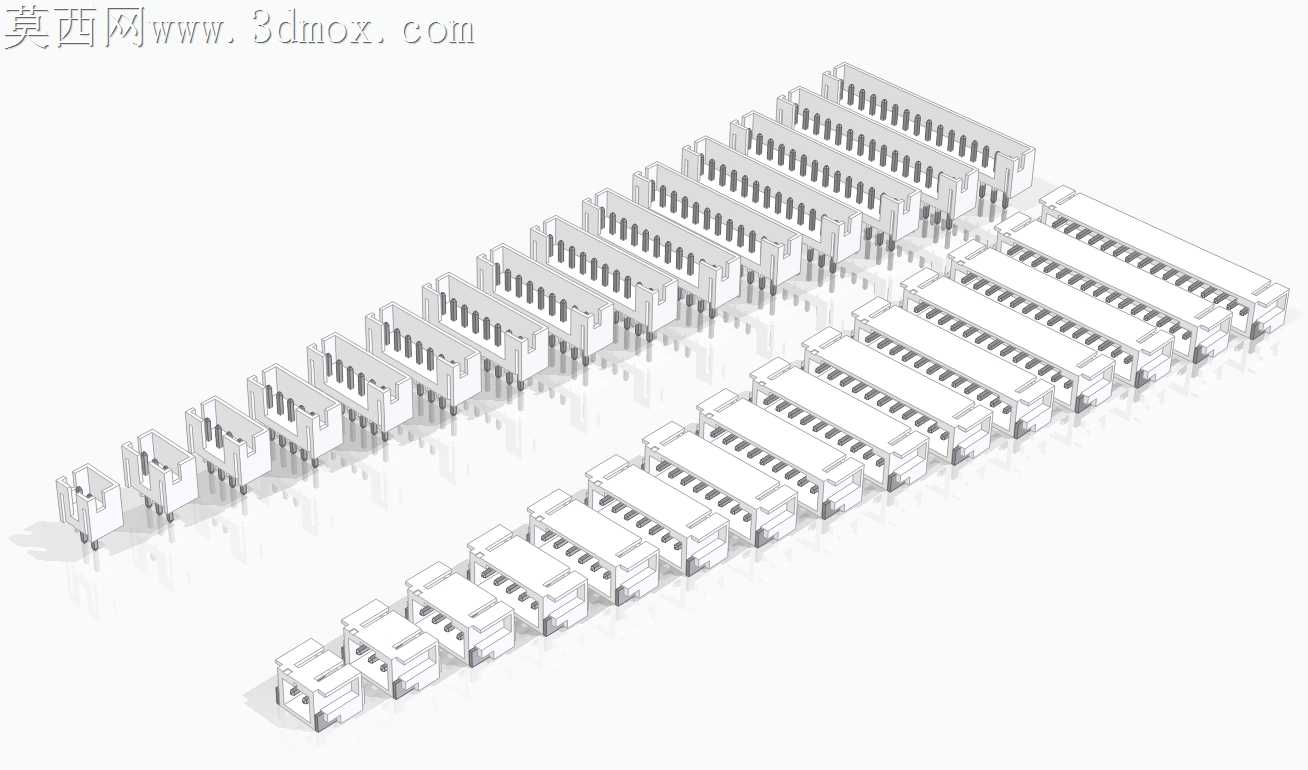

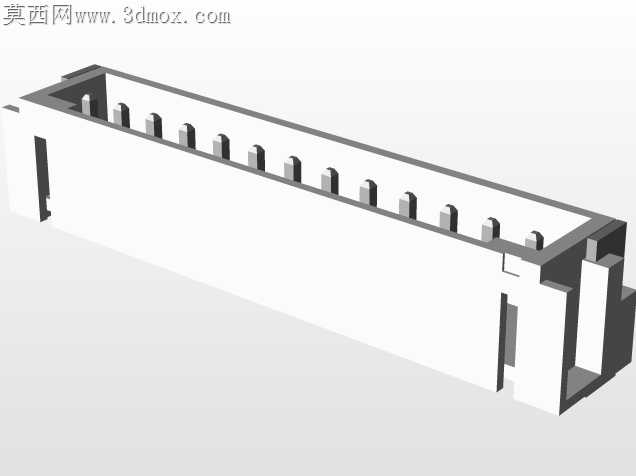

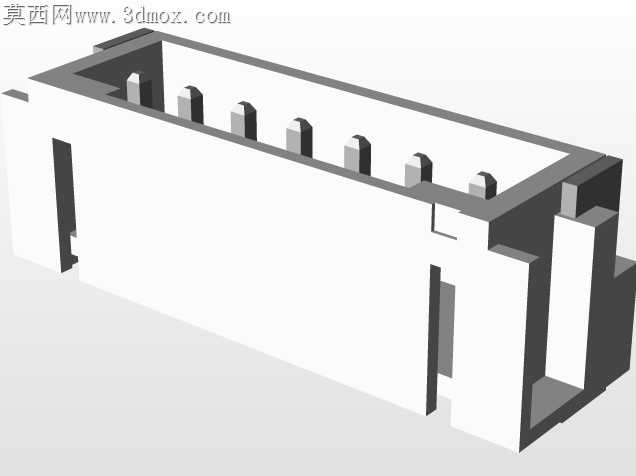

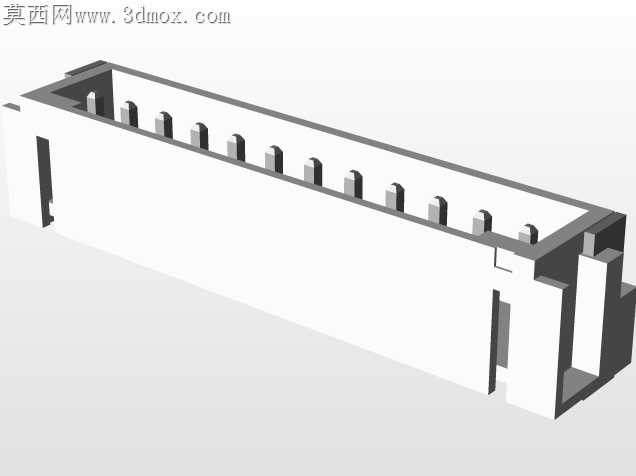

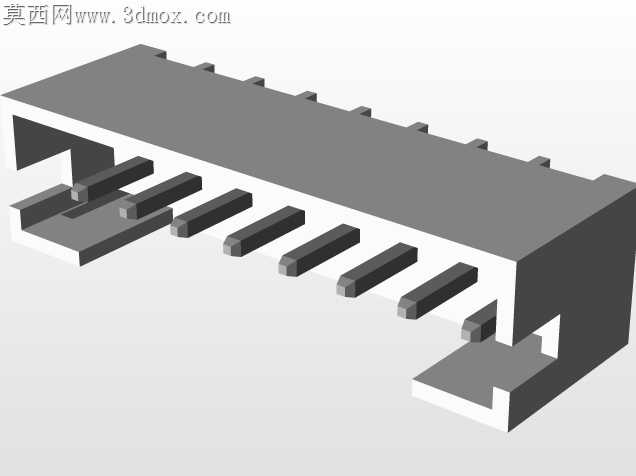

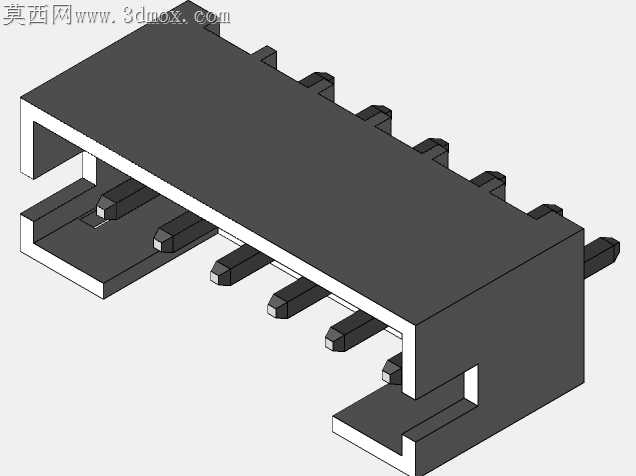

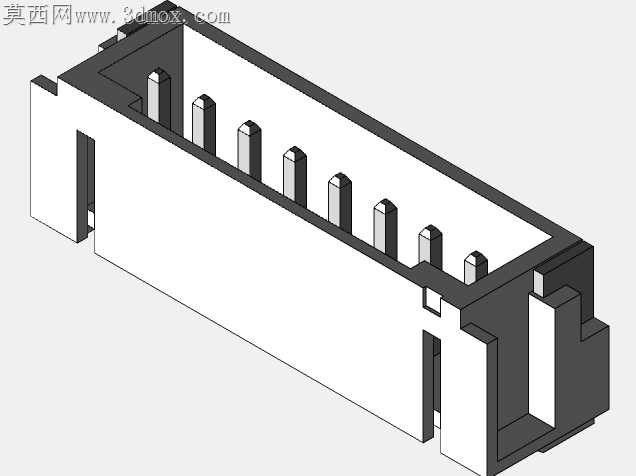

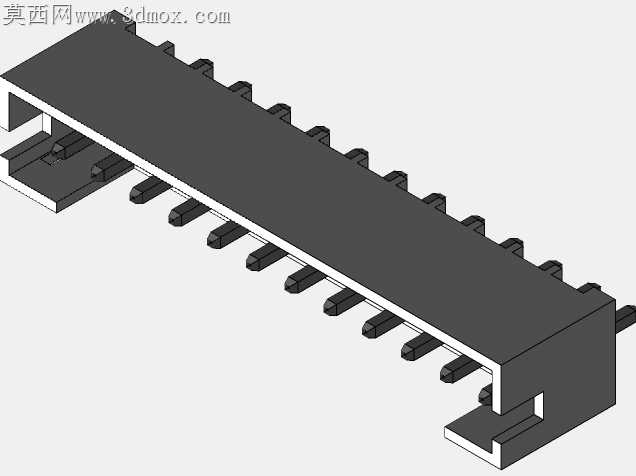

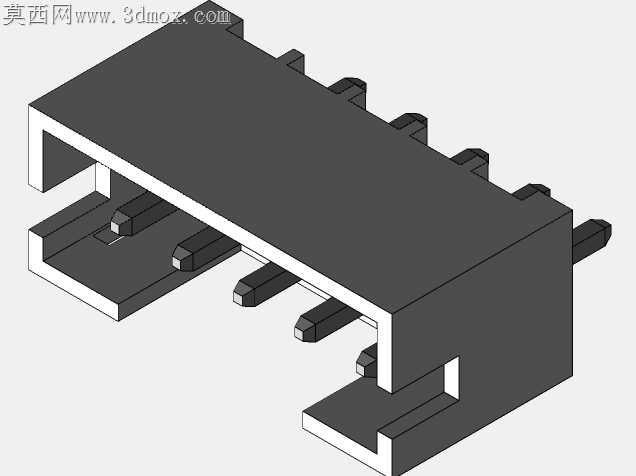

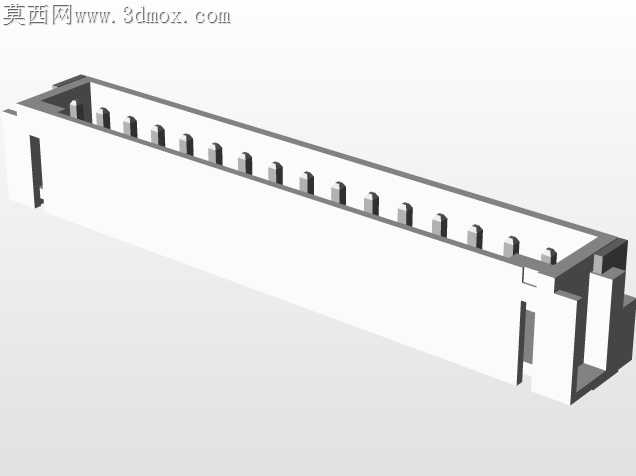

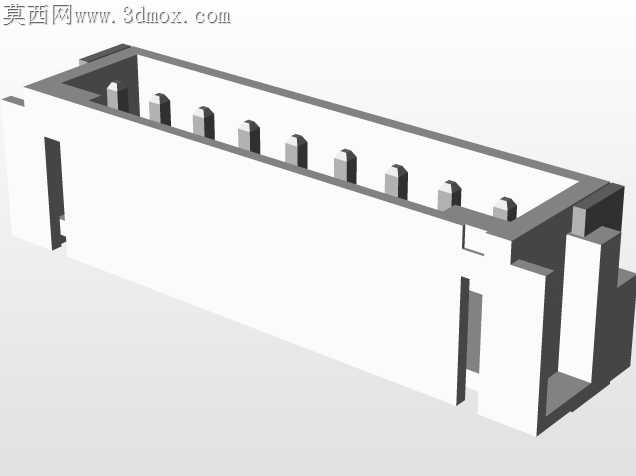

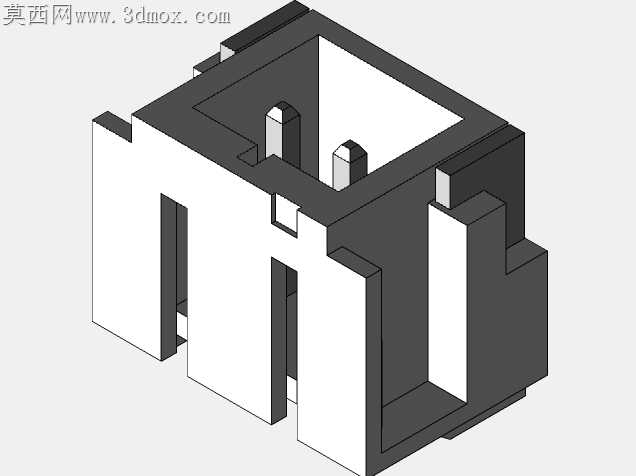

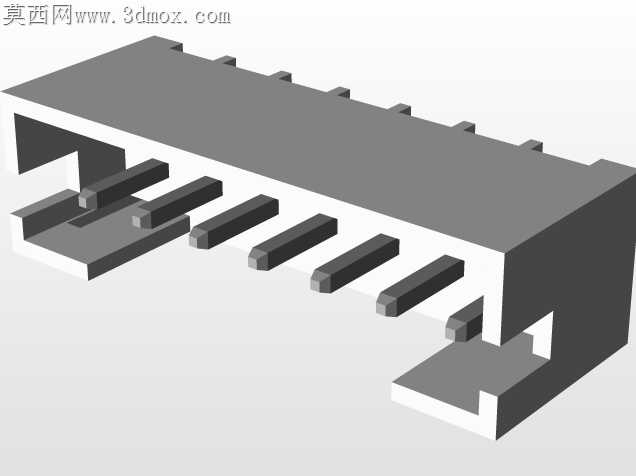

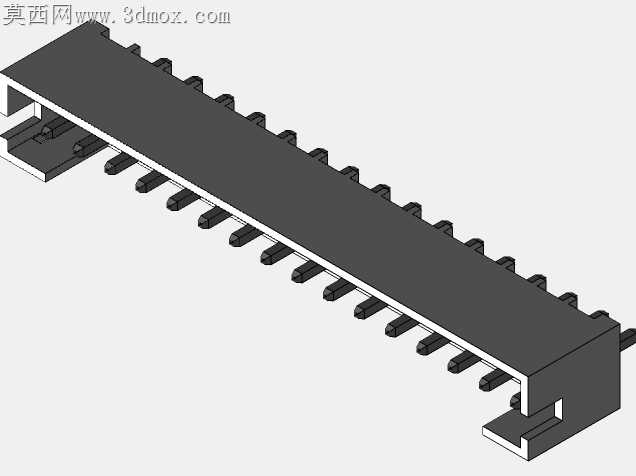

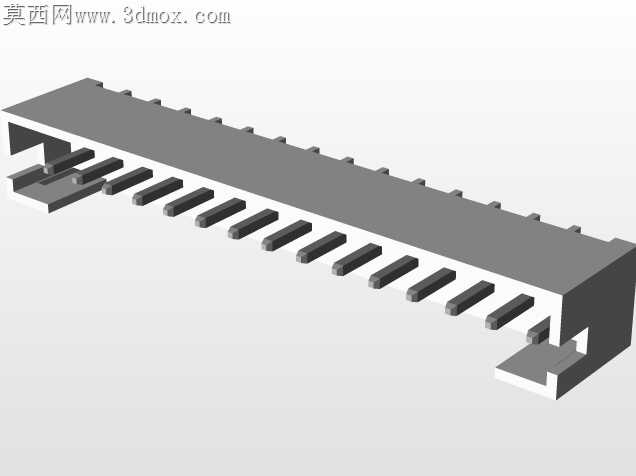

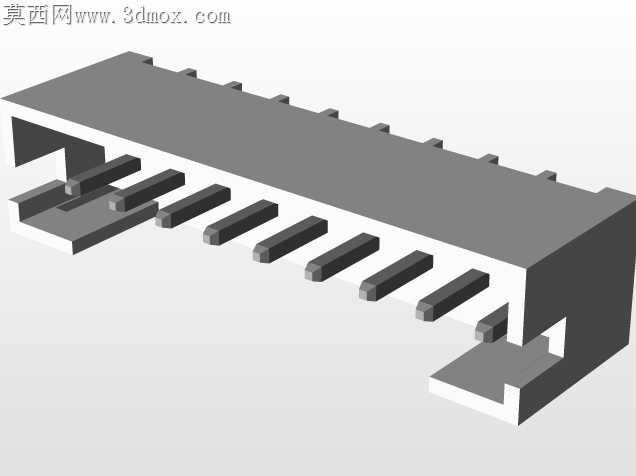

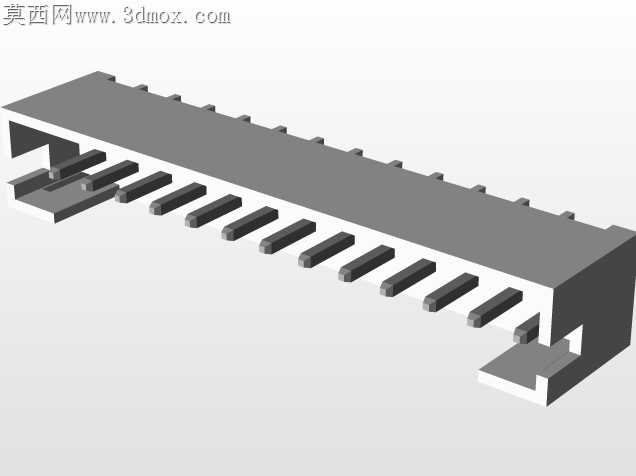

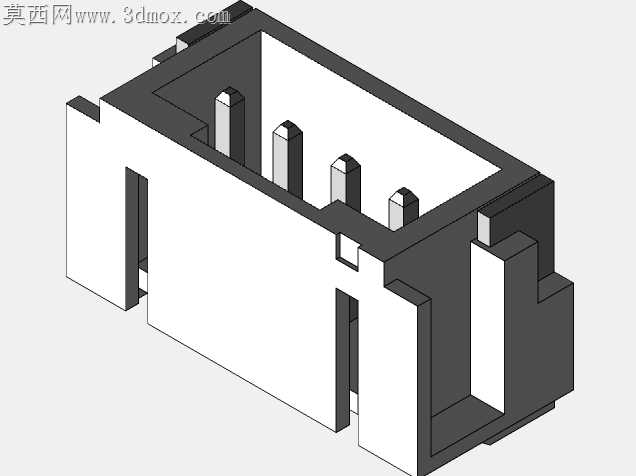

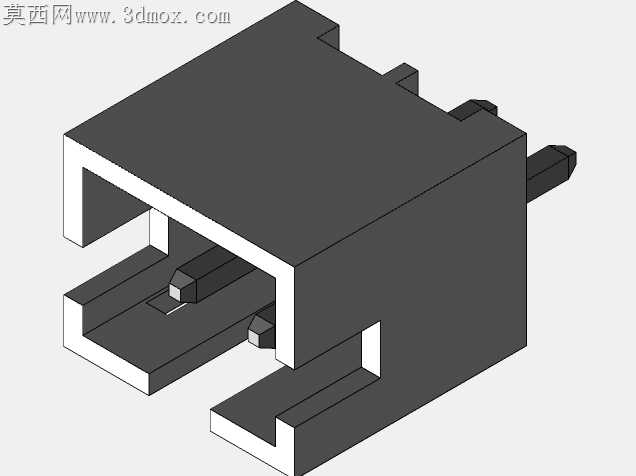

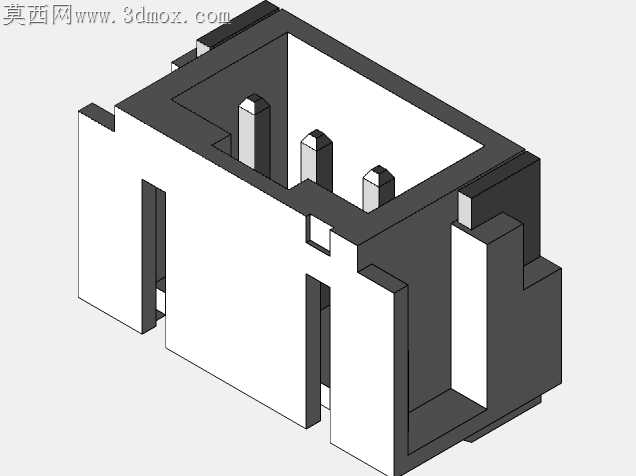

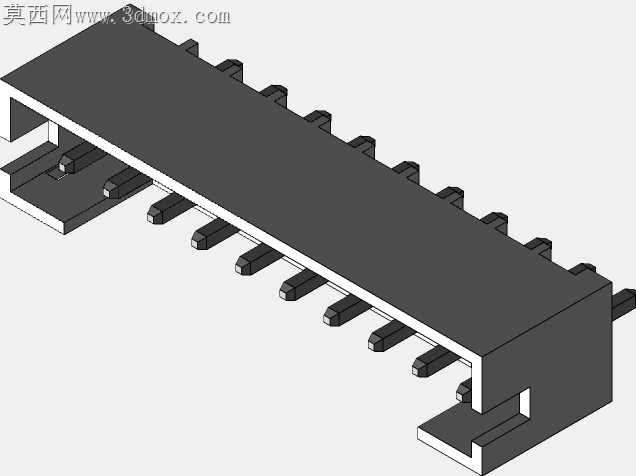

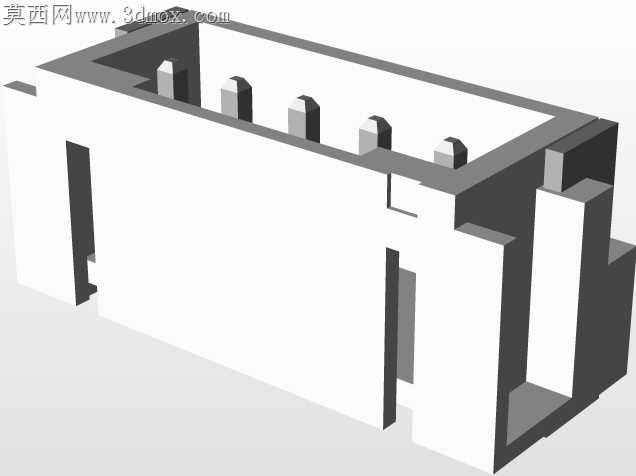

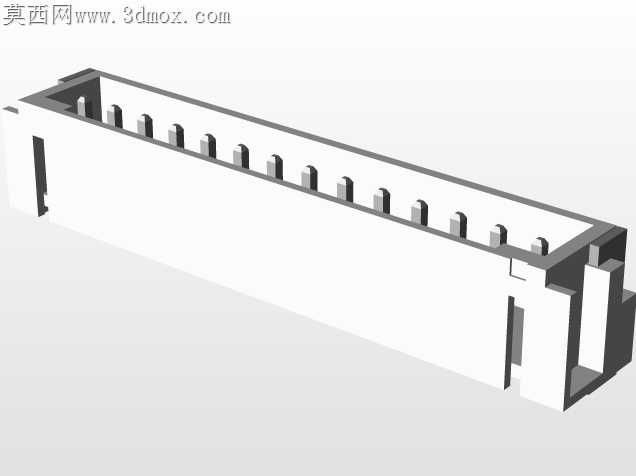

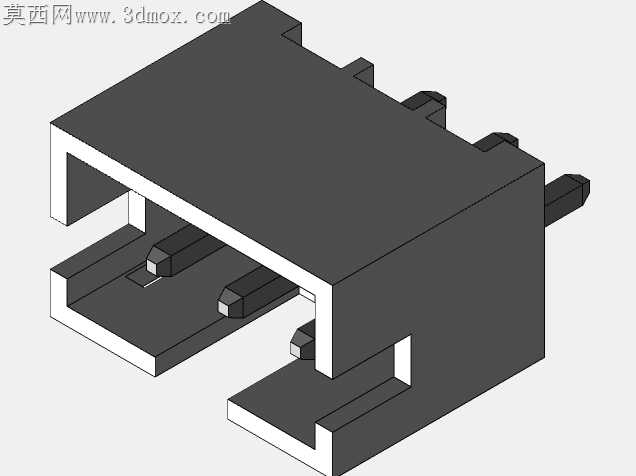

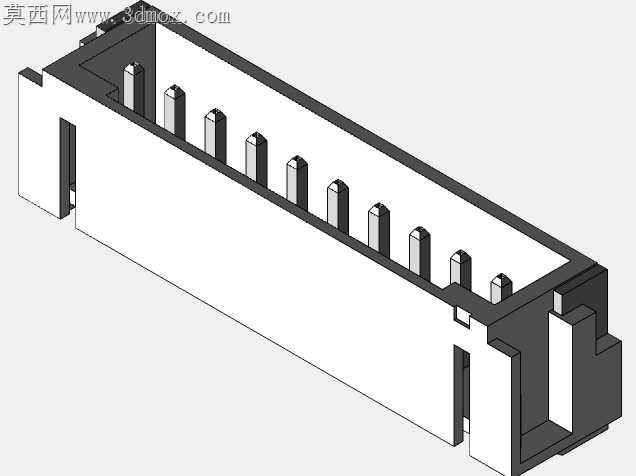

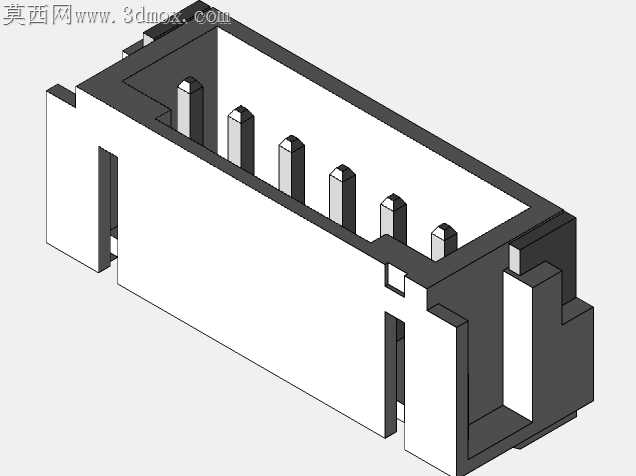

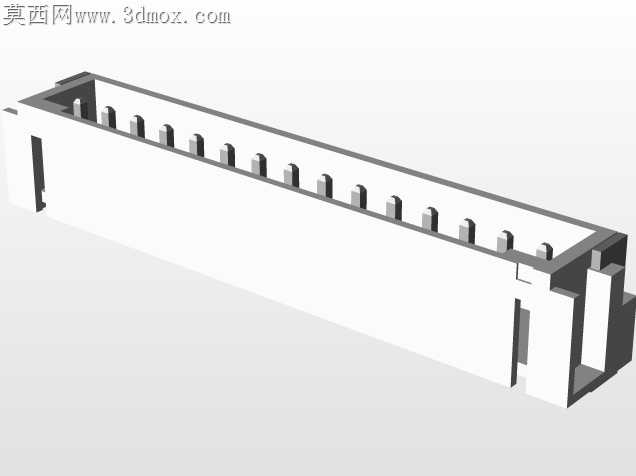

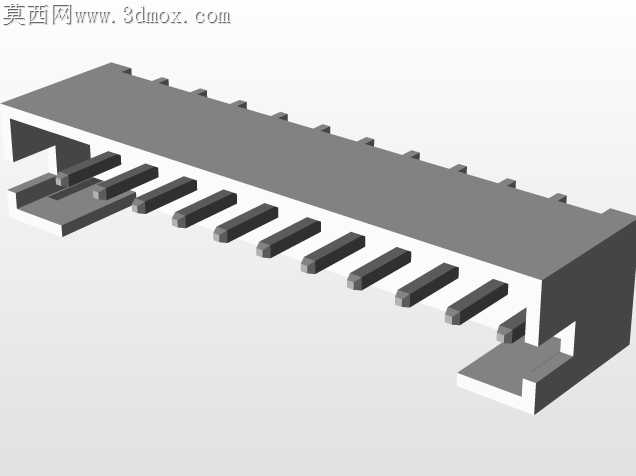

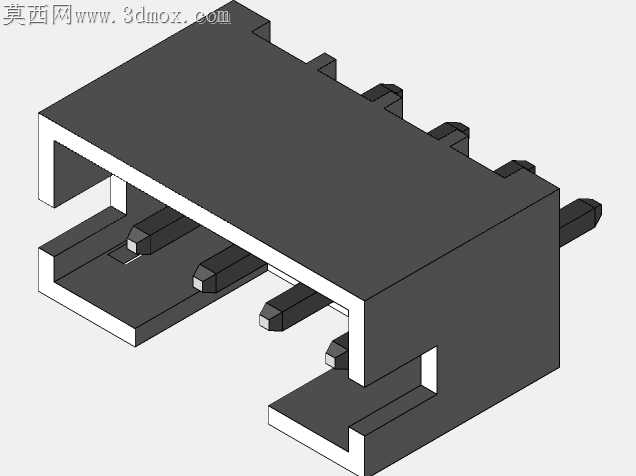

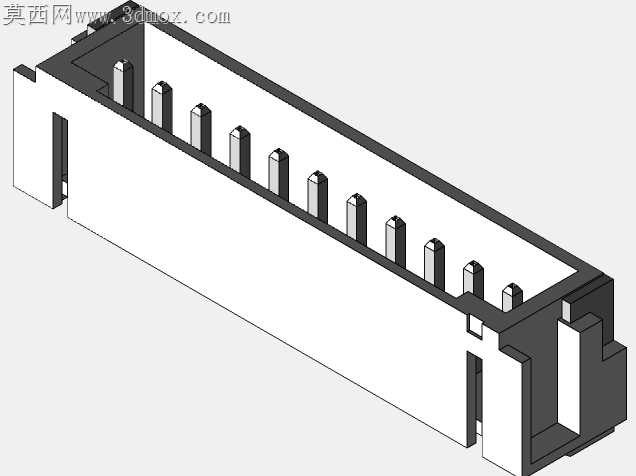

电子线束加工现场最常碰到的接插件装配问题，往往出在塑壳定位筋与针座导向槽的配合公差上——很多公版接插件模型只做了外观轮廓，忽略插针伸出长度与塑壳防呆槽的深度匹配，实际打样后经常出现插针顶到塑壳内壁、端子卡滞无法到位的情况，严重时还会在压接工序后出现针脚歪斜、塑壳开裂的批量不良。这套接插件组的结构细节刚好踩中了加工适配的核心需求，每一款针座的插针固定台都做了0.15mm的让位凸台，对应塑壳内壁的卡槽深度比凸台高度多出0.08mm的装配余量，既不会因为间隙过大出现端子晃动，也不会因为过盈量太大导致插装力超标，工人手工压接或者用自动端子机作业时，都能顺畅将塑壳推到位，不会出现半插的虚接隐患。不同安装方向的针座做了差异化的焊盘定位柱设计，垂直安装的款型定位柱长度刚好穿过PCB板厚1.6mm的标准孔，露出板底0.2mm用于波峰焊时的焊锡爬附，不会因为定位柱过长顶到治具表面导致元件浮高；水平贴装的款型则在塑壳底部做了两个0.1mm深度的排气槽，过回流焊时槽内空气可以顺利排出，避免塑壳底部因为空气受热膨胀出现翘曲偏移。侧插款的导向口做了15度的导入斜角，线束端的插头对插时不需要完全对准就能顺着斜角滑入定位，哪怕是设备内部狭小空间的盲插作业，也能减少对位时间，不会因为硬插导致插针弯折。整套模型把2到16针的全系列规格都做了统一的安装尺寸基准，同针数不同安装方向的针座焊盘孔位完全对齐，PCB设计时可以直接复用封装库，不用反复调整孔位坐标，打样回来的板子不会出现孔位错位无法焊接的问题。塑壳表面的脱模斜度控制在0.5度，既满足注塑加工时的脱模要求，不会出现塑件表面拉伤、缺胶的问题，也不会因为斜度过大导致塑壳外壁和设备安装孔之间出现过大缝隙，装配后外观整齐没有突兀的间隙。插针的根部做了滚花结构，和塑壳注塑嵌合时的附着力更强，不会出现焊接时插针受力转动、偏移的问题，哪怕后续维修时反复插拔插头，插针也不会松脱退出塑壳。
