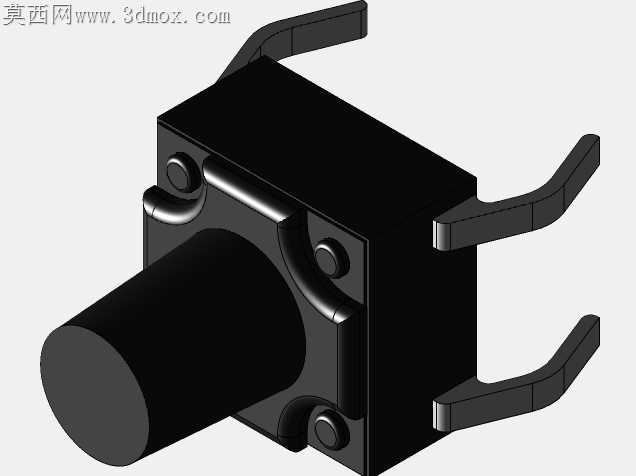

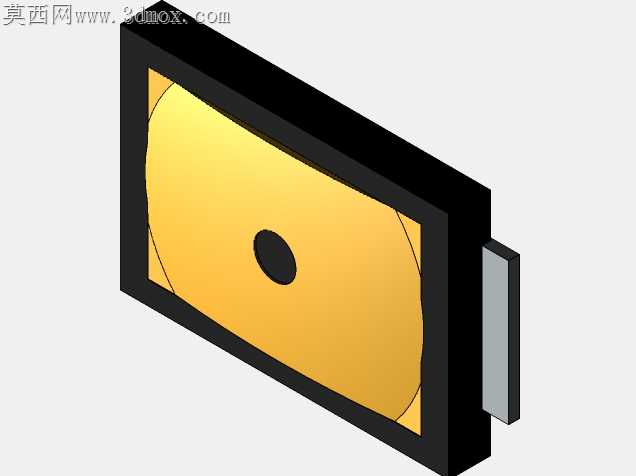

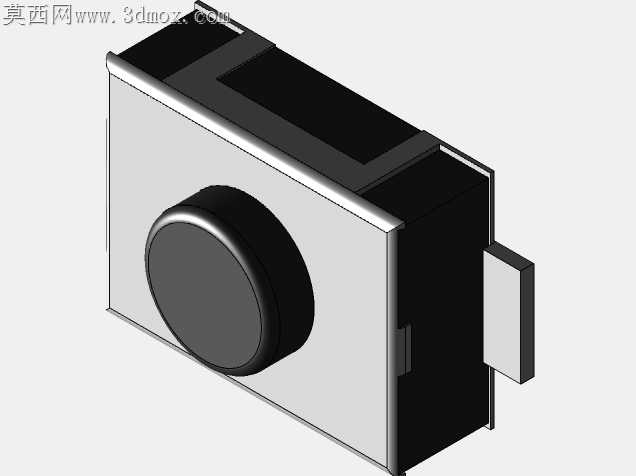

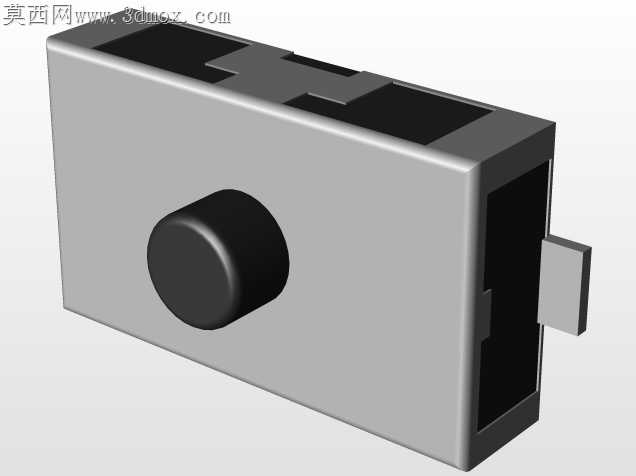

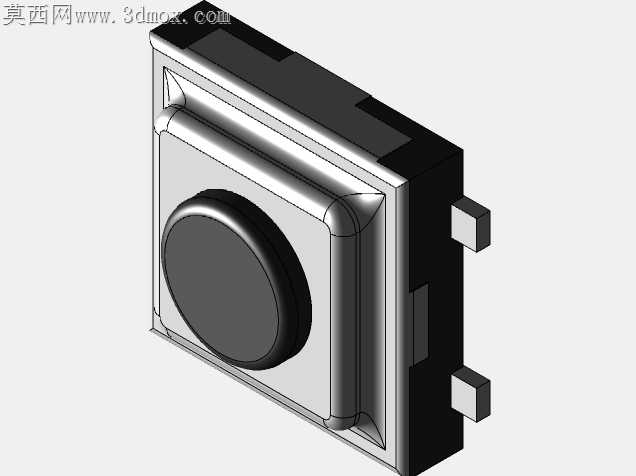

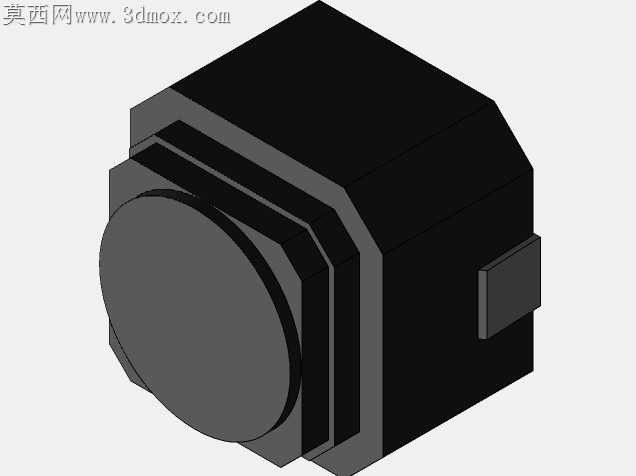

多规格贴片式轻触按键电子元件结构

电子组装产线里最容易被忽略的装配隐患，往往藏在这类毫米级的轻触按键上。不同封装尺寸的按键引脚共面度偏差超过0.05mm，过回流焊时就会出现虚焊、立碑缺陷，返修成本是原器件成本的十几倍。这套模型把不同封装规格的按键引脚折弯角度、焊盘接触区域的尺寸公差做了精准还原，引脚根部的应力释放圆弧没有做简化处理，能直接导入焊盘仿真模块，验证不同锡膏厚度下的焊接浸润效果。

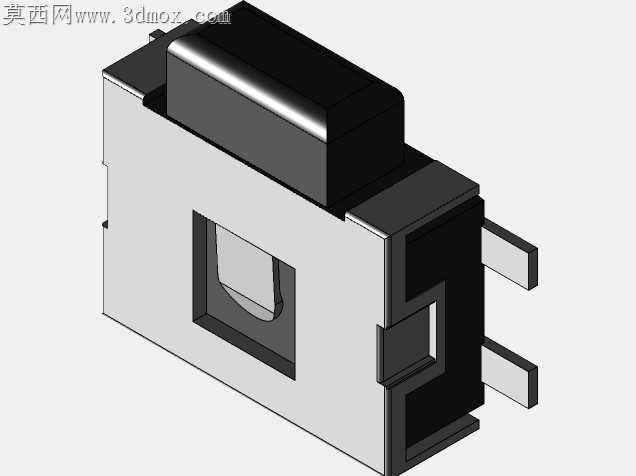

不同高度的按键按压行程存在细微差异，模型里把按键帽与基座的配合间隙按实际装配公差做了预留，没有做成零间隙的理想状态。侧按式按键的侧面触发凸台做了0.1mm的预压量设计，避免装配后出现按键卡滞、触发力度不均的问题。软通孔规格的按键定位柱尺寸比PCB安装孔小0.08mm，既可以满足波峰焊时的定位需求，又不会因为热胀冷缩出现柱体顶裂PCB基材的问题。

金属弹片的接触区域做了微凸的弧面处理，不是平整的平面结构，这个细节能有效降低接触电阻，避免长期使用后出现接触不良的失效问题。按键基座的耐高温材质区域做了区分标识，过炉时需要承受260度高温的基座部分壁厚均匀，没有厚薄突变的结构，减少注塑成型时的缩水缺陷，也能避免过炉时出现基座变形导致按键卡死。

不同封装的按键按压手感差异，来自内部弹片的预压行程不同，模型里把弹片的弯折角度、自由高度参数和实际量产参数对齐，导入结构仿真后可以直接测算不同按压力度下的行程反馈，不用再反复开模打样调整手感。SMD封装的按键焊盘边缘做了拖锡焊盘的避让设计，避免焊锡流到按键活动缝隙里造成卡键。

这套模型没有做外观上的过度美化，所有结构细节都对齐量产加工的实际要求，不管是做PCB布局的干涉检查，还是做组装工位的工装设计，都能直接复用，不会出现模型和实物尺寸偏差导致的装配干涉问题。哪怕是做实训教学的装配演示，也能让学习者直观看到不同封装轻触开关的内部结构差异，理解每个结构设计对应的加工和装配考量，避开实际生产中容易踩的公差陷阱。
