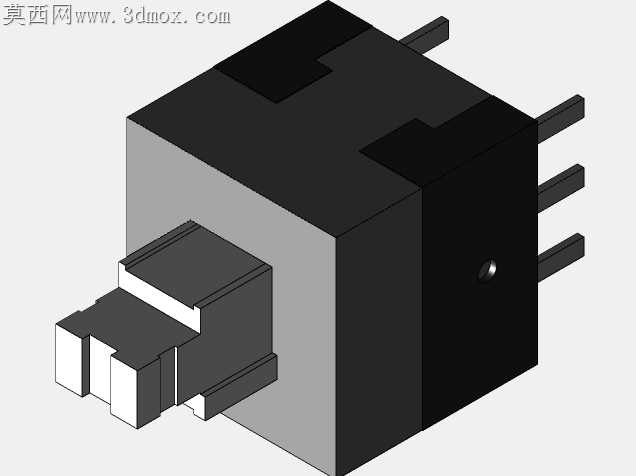

多规格自锁非自锁式拨动按钮结构设计

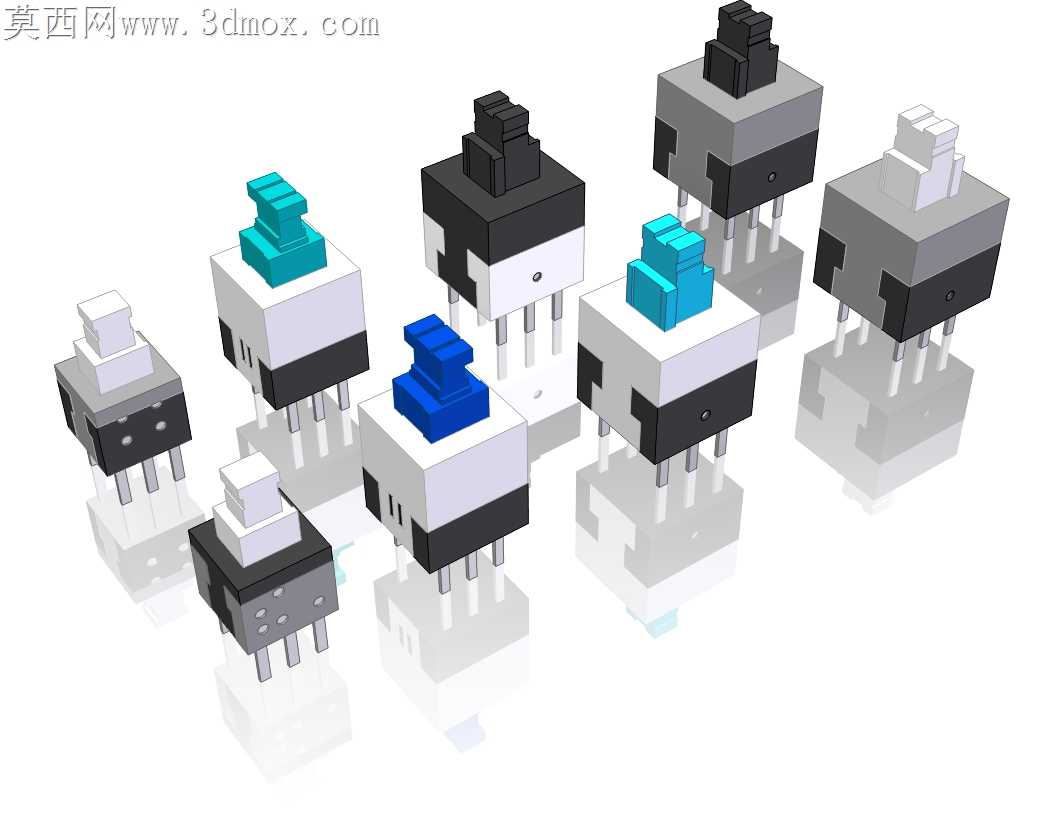

小尺寸按键类零件的注塑成型飞边问题，一直是批量生产中损耗率居高不下的核心诱因，这套多规格拨动按钮在结构细节上针对该痛点做了多处适配调整。按键帽与基座的配合止口做了0.02毫米的错位避让设计，避免合模时塑胶料流渗入配合缝隙形成卡滞飞边，插脚与基座嵌合的位置预留了锥形导入角，自动化插装时不会因为引脚轻微歪斜顶裂基座塑胶壁。不同尺寸规格的按钮共用了核心的锁止卡扣结构逻辑，6x6、7x7、8x4、8x8系列的锁止弹片壁厚统一控制在0.3毫米，既保证自锁档位切换时的清脆反馈手感，又能让弹片在10万次按压循环后形变率控制在5%以内，不会出现锁止失效的问题。非自锁款的复位弹簧定位柱做了加深处理，弹簧装配后不会因为侧向受力弹出基座，柱体根部加了0.1毫米的圆角过渡，避免弹簧反复压缩时刮擦柱壁产生塑胶碎屑掉落到触点区域造成接触不良。按键帽的顶部防滑纹理做了下沉0.15毫米的设计，注塑时纹理区域的排气槽直接开在模具镶件分型面上，不会出现纹理缺胶、边缘毛糙的问题，不同颜色的按键帽与基座的配合公差做了差异化匹配，蓝、绿、白、黑不同色号的塑胶原料收缩率差异提前在模具尺寸上做了补偿，不会出现同规格按键帽有的过松脱落、有的过紧按不动的情况。引脚的共面度控制在0.05毫米以内，适配波峰焊工艺时不会出现虚焊、假焊问题，基座底部的定位凸点对应PCB板的安装孔位，装配时可以快速定位不需要额外治具固定。锁止机构的滑动接触面做了细微的磨砂纹理处理，减少塑胶件之间的摩擦阻力，按压时不会出现生涩的卡顿感，不同行程的按钮按压反馈力度统一控制在1.5牛左右，用户操作时的手感一致性更好。
