便携折叠式户外金属烧烤架结构设计

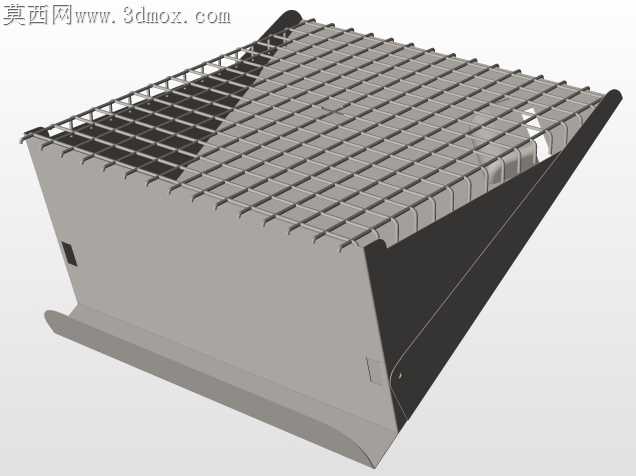

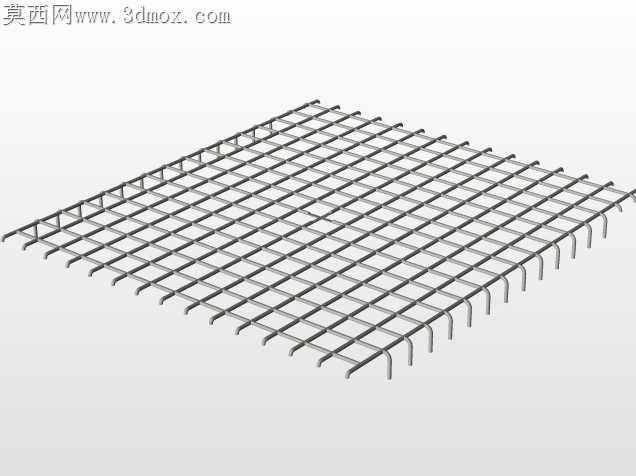

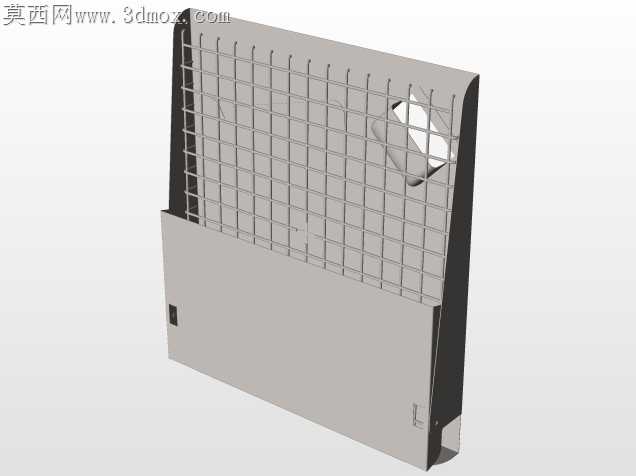

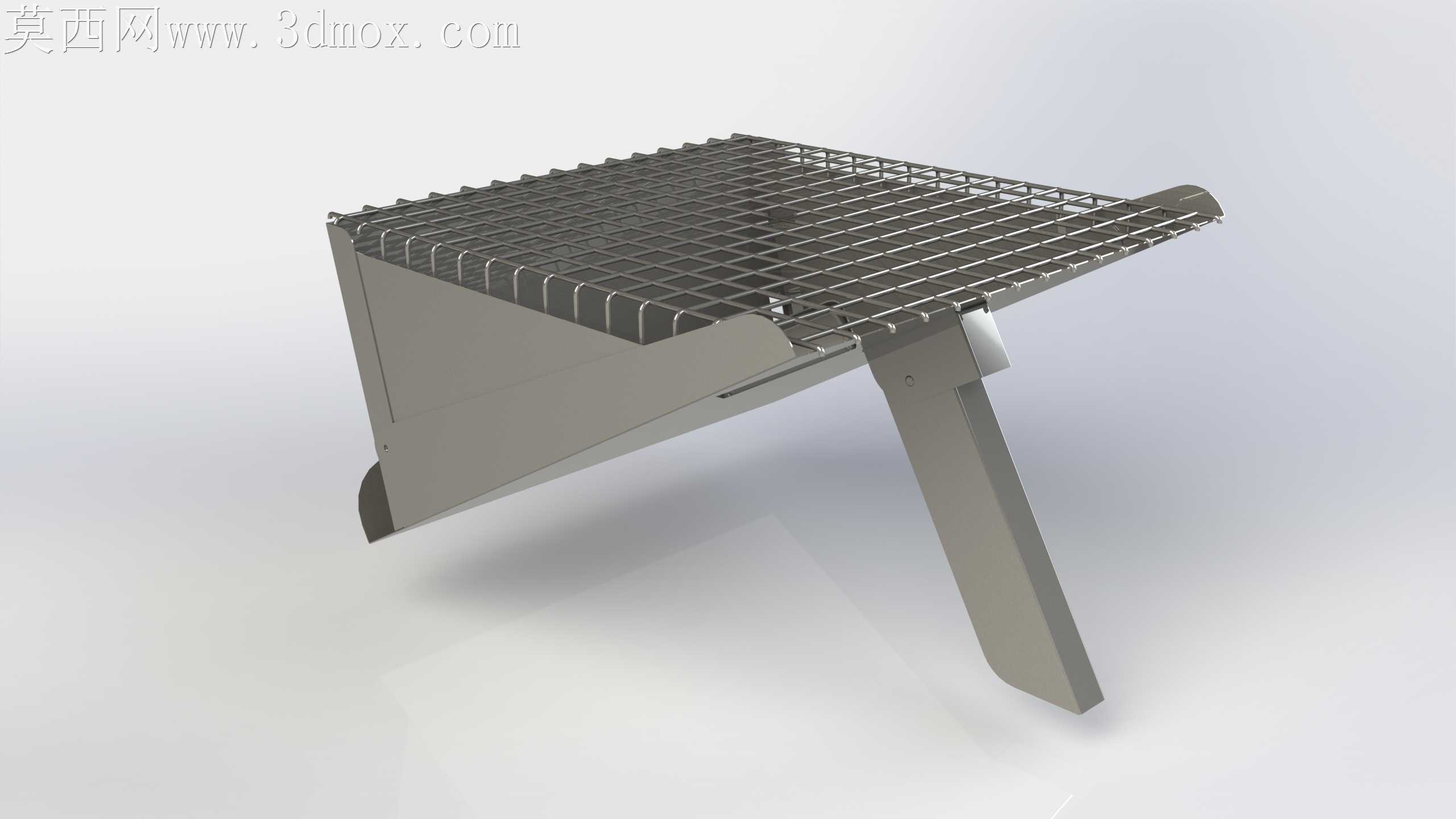

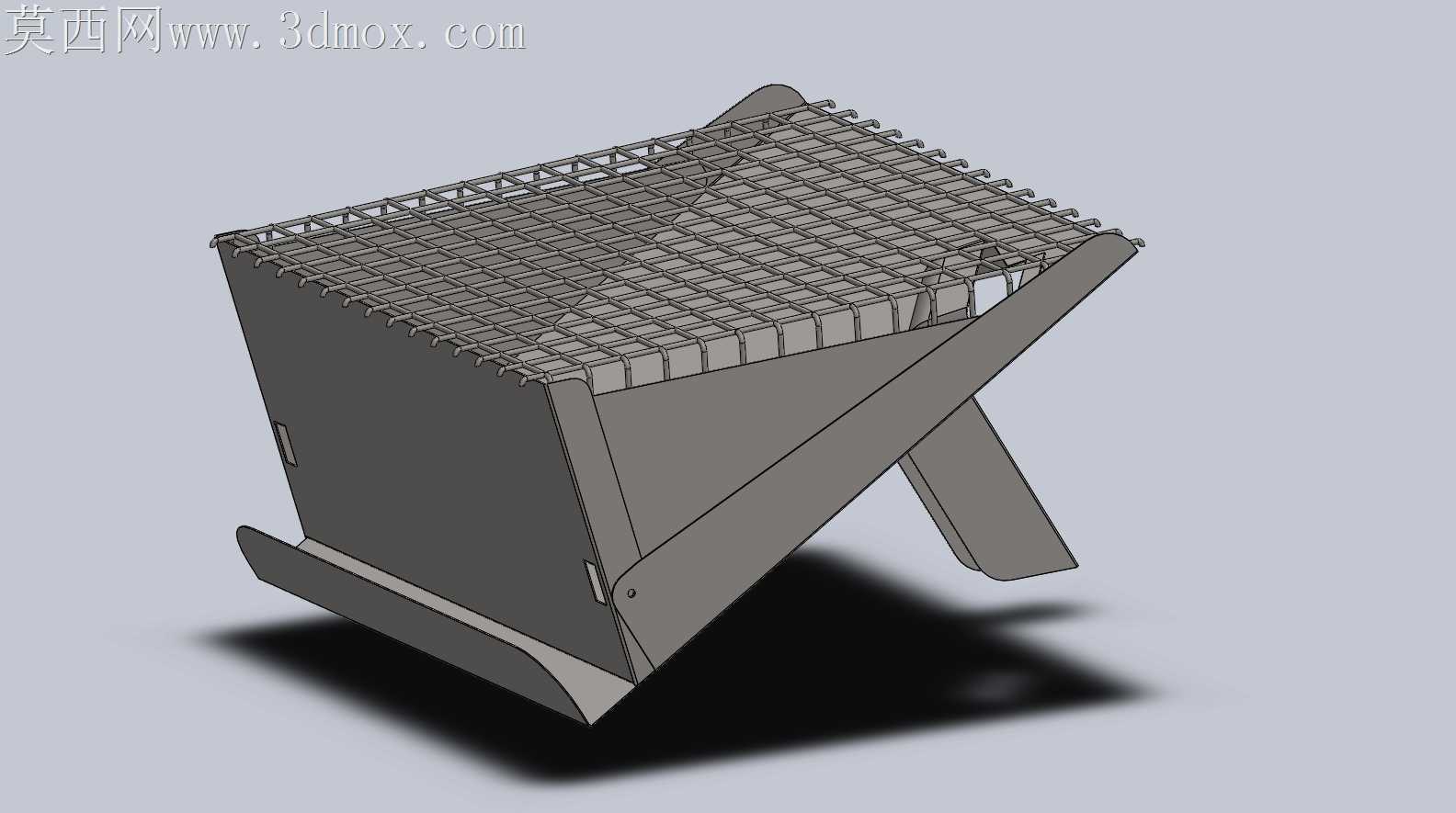

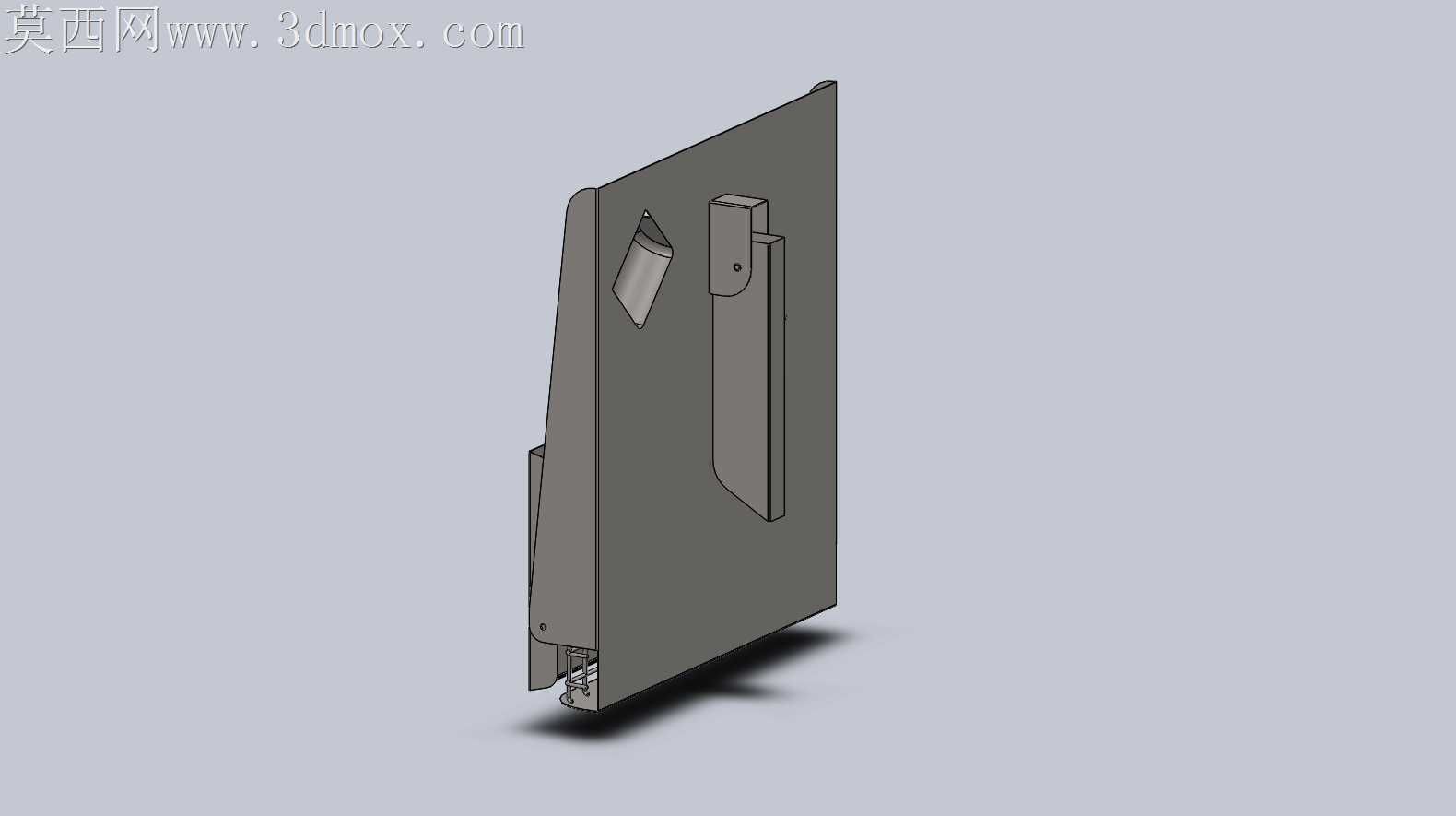

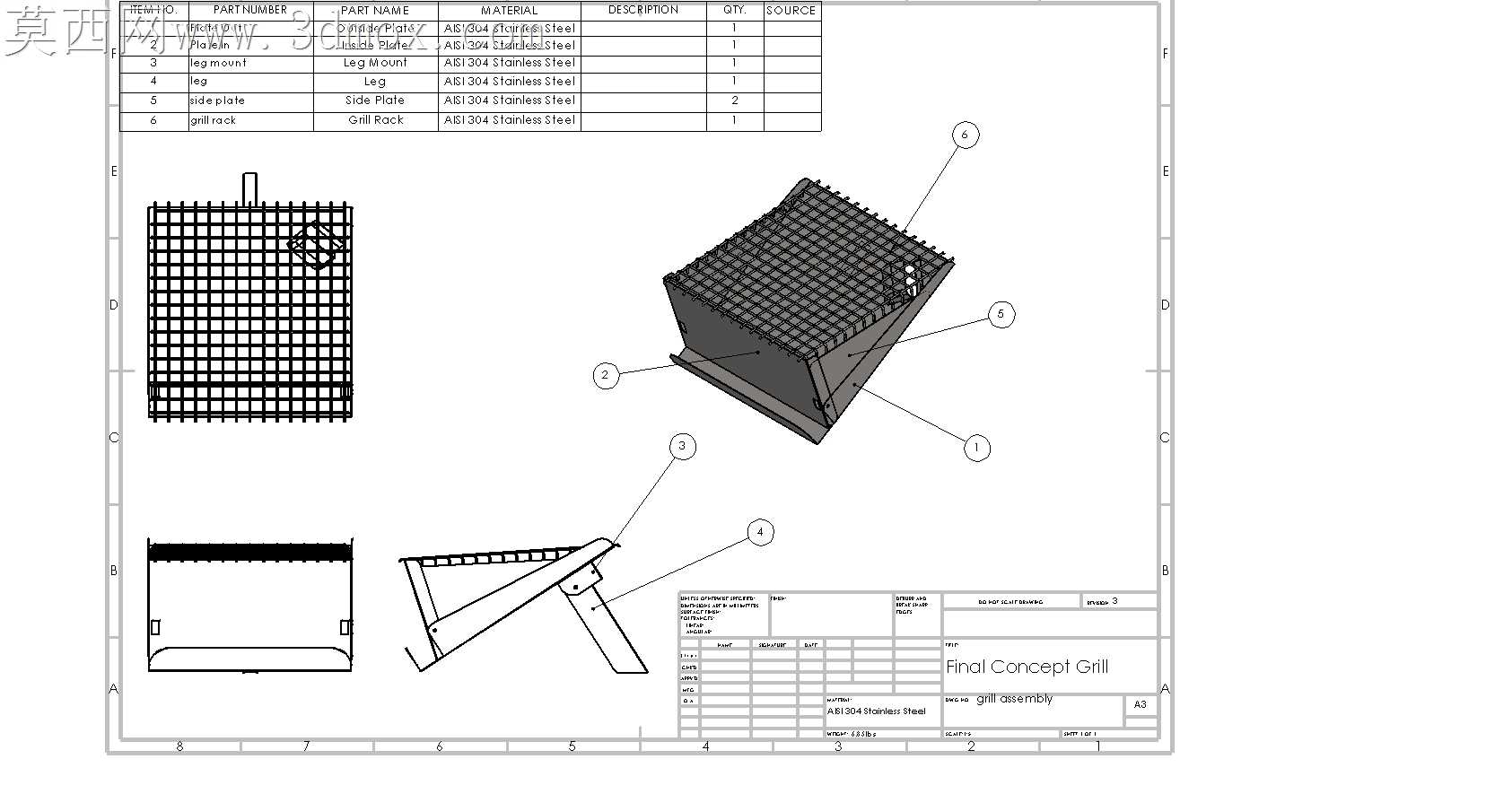

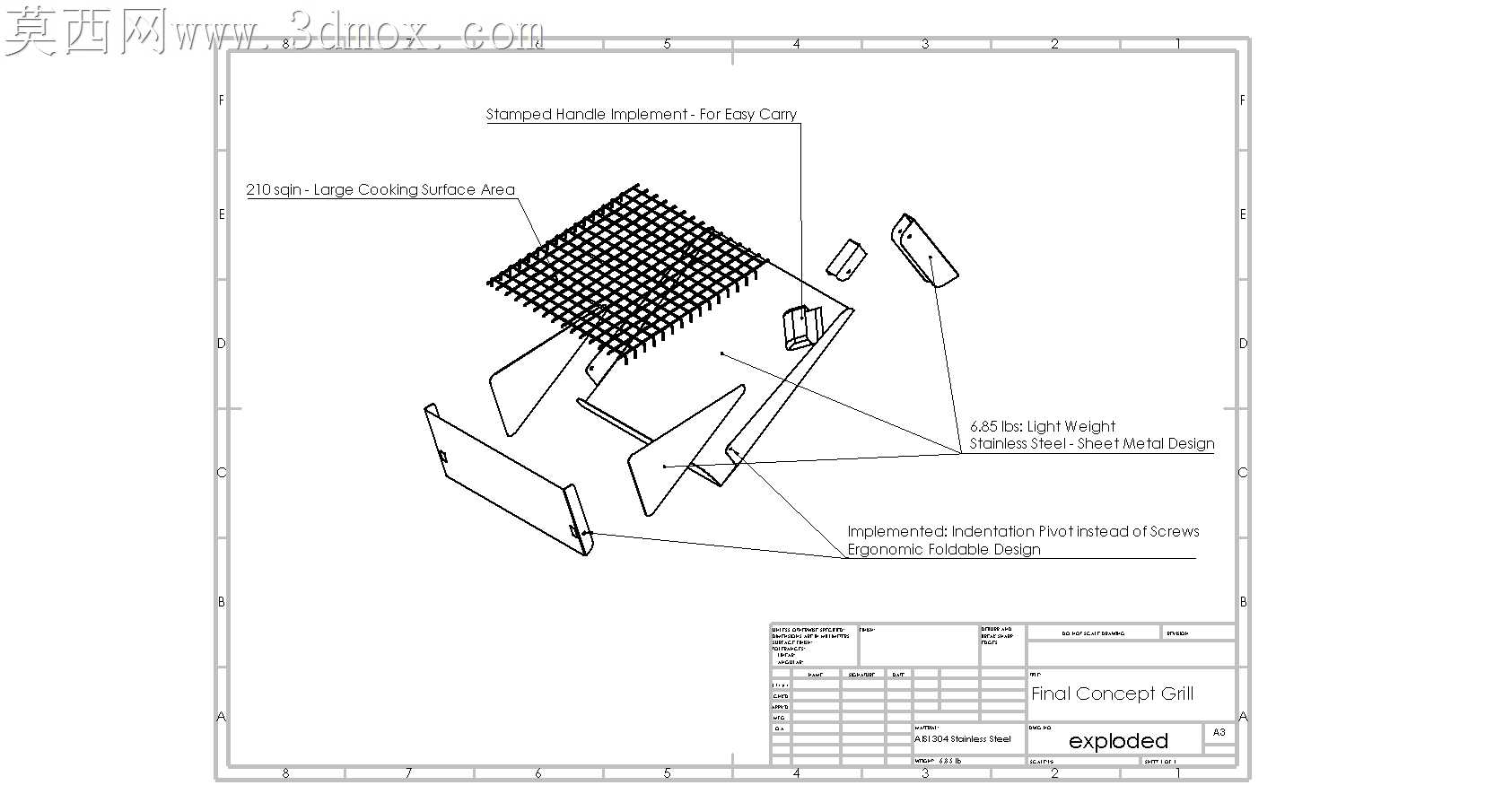

常规户外烧烤架常存在收纳后棱角突出刮蹭背包、支腿受力后焊缝易开裂、烤网与炭槽间隙不合理导致烤焦食材的加工与使用痛点，这款烧烤架在结构优化阶段就针对这些问题做了针对性调整。炭槽侧边采用单折边压型处理，没有额外焊接加强筋，靠板材弯折形成的直角结构承担侧向支撑力，折边处预留1.5mm的圆角过渡，既避免冲压加工时板材应力集中出现开裂，也能消除使用时的锐边划伤风险。支腿没有采用常见的双侧对称铰接设计，单根斜向支腿从炭槽底部延伸至前端，铰接点隐藏在炭槽下沿的冲压凹槽内，收纳时支腿可完全嵌入炭槽底部的预留空腔，不会突出于产品外轮廓，展开后支腿与炭槽底面形成62度夹角，靠自身重力形成自锁结构，不需要额外的锁扣就能承担满载食材与木炭的重量，避免了户外使用时锁扣进灰卡滞、锈蚀失效的隐患。烤网采用间隔12mm的圆钢焊接成型，前端延伸出30mm的无网格平边，拿取烤网时不需要触碰高温网格区域，烤网与炭槽的搭接边做了向上翻起的限位挡边，挪动烧烤架时烤网不会滑落移位。炭槽尾部没有做封闭处理，预留了通风与倒灰的缺口，使用时自然形成空气对流，不需要额外加装风门结构就能控制木炭燃烧效率，收纳时残留的炭灰可以直接从尾部倒出，不需要翻转整个架体。板材厚度选用1.2mm的冷轧钢板，在保证结构强度的前提下尽可能压缩整体重量，所有焊接点位都布置在非接触面，焊后打磨平整做喷塑处理，不会出现焊渣凸起导致放置不稳的问题。烤网的网格间距经过反复调整，既不会让小块食材漏入炭槽，也能让热量均匀传递到食材表面，避免局部过热烤糊。支腿底部做了压平处理，增大与地面的接触面积，在不平整的户外草地、砂石地面放置时也不会出现侧翻晃动的情况。整个产品没有多余的装饰性结构，所有弯折、开孔、焊接点位都服务于便携与耐用的核心需求，加工时只需要冲压、折弯、焊接三道核心工序，不需要复杂的工装夹具就能完成批量生产，成本控制在普通户外用户可接受的区间，同时兼顾了收纳体积、承重强度与使用安全性，适合短途户外露营、家庭庭院烧烤等场景使用。
