起重吊具连接锁紧机构精细设计

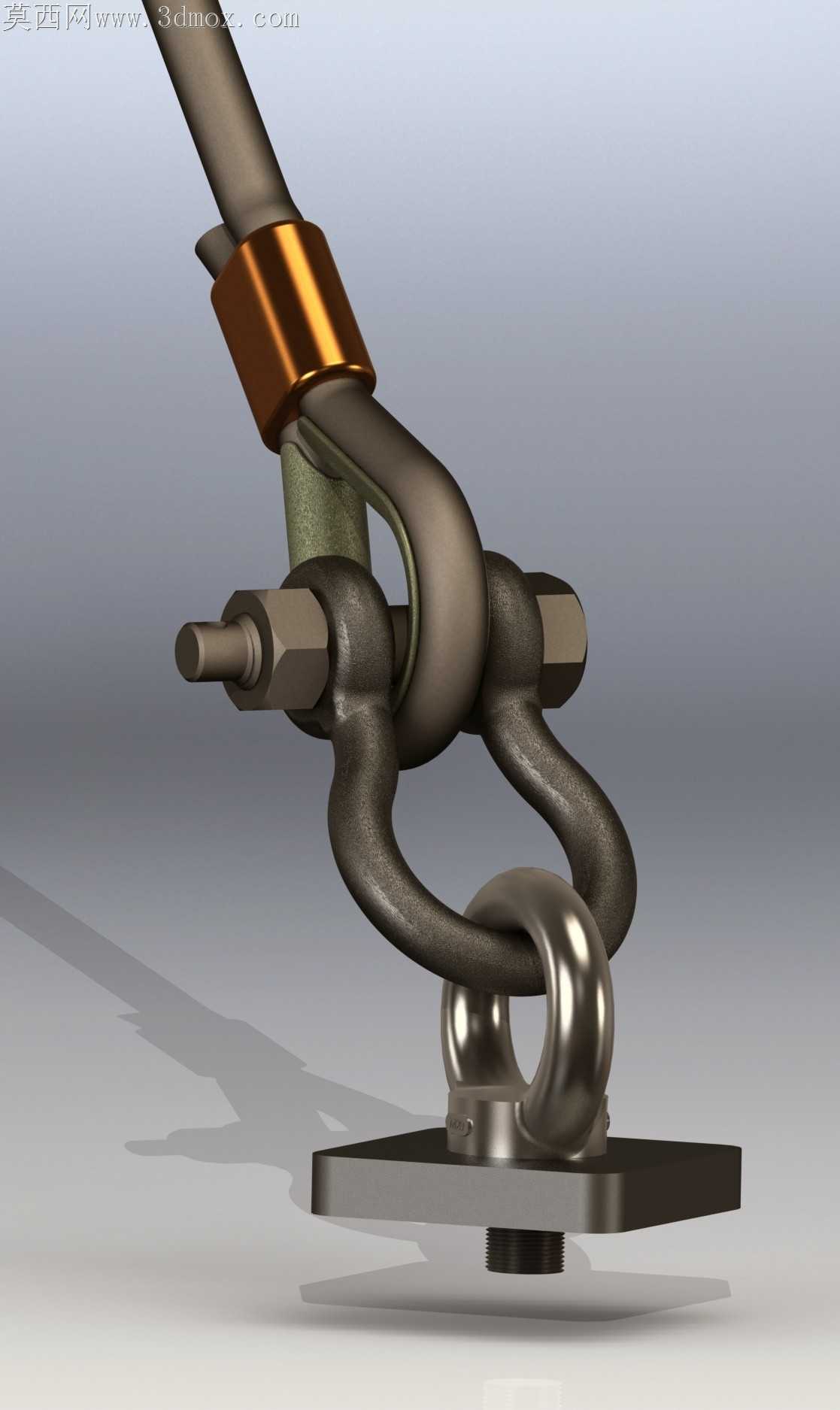

车间现场吊装作业里，吊具连接部位的应力集中问题一直是高频故障点，传统焊接吊环在交变载荷下容易在焊根位置萌生裂纹，铰接部位间隙过大还会出现吊装过程的晃动偏移，甚至引发脱钩风险。这套吊具连接结构在设计时完全避开了焊接连接的短板，所有承力部件都采用机加工成型的一体化结构，吊环与弯臂的铰接位置特意做了圆弧过渡的扩孔处理，销轴配合面预留了微米级的公差带，既保证铰接转动的灵活性，又不会因为间隙过大产生横向窜动。弯臂与上部拉杆的连接位置，铜质衬套的压装深度经过反复校核，衬套端面与弯臂接触面的平面度控制在0.02mm以内，避免压装后衬套偏斜导致拉杆转动卡滞。下部的承重底座没有采用常见的平板焊接结构，而是整块钢材铣削成型，吊环连接座与底座的过渡位置做了大半径的圆角处理，把垂直载荷的传递路径做了平滑引导，不会在直角连接处出现应力截断的情况。锁紧螺栓的位置特意设置在弯臂侧方，操作空间足够，现场工人不用探身到吊具下方就能完成锁紧操作，螺栓头部的六角尺寸匹配常规扳手规格，不需要定制专用工具就能完成拆装维护。金属材质的质感表现上，锻钢部件的表面做了哑光氧化处理的质感模拟，铜衬套的金属光泽与锻钢的暗哑质感形成明确区分，渲染时特意把光影打在铰接的圆弧位置，能清晰看到曲面过渡的顺滑度，没有出现建模时常见的曲面褶皱、法线反转问题。铰接部位的两个弯臂对称度误差控制在极小范围，装配后不会出现单侧受力偏载的情况，吊环的环形曲面做了连续曲率处理，承重时载荷能均匀分布在整个环面，不会在某一个点出现应力峰值。底座下方的定位凸台尺寸匹配常见的吊装工位定位孔，安装时能快速对位，不需要反复调整吊具位置就能完成固定，凸台根部的退刀槽尺寸经过优化，既保证机加工时刀具能顺利退刀，又不会因为退刀槽过深削弱底座的结构强度。
