T形轨道可翻转式挡停限位构件

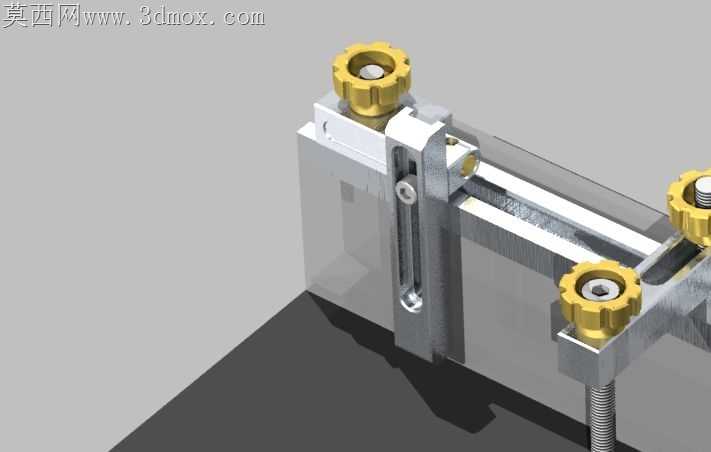

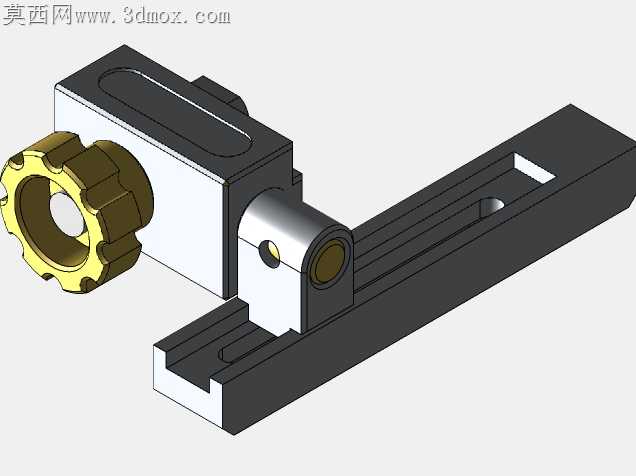

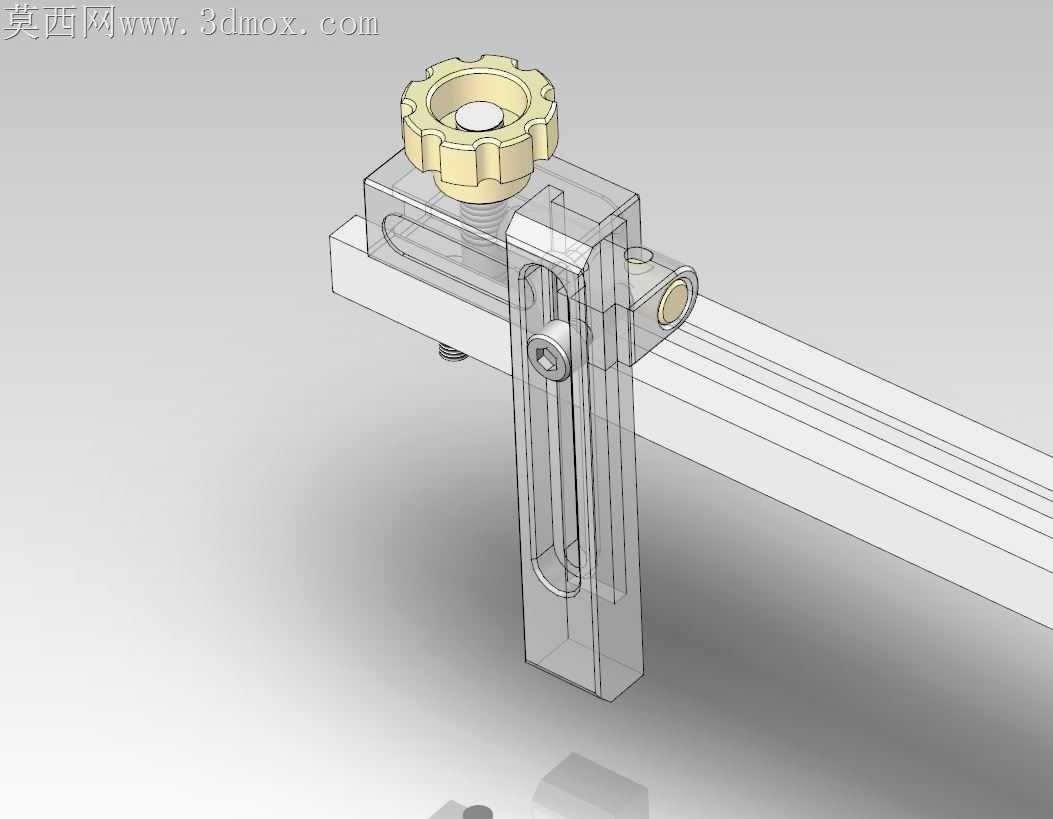

车间人字锯工位的轨道挡停件常年受型材往复冲击，传统固定式挡块磨损后需整段拆卸更换，停机调整时间占工位辅助时长近三成，翻转式挡块的结构设计正是瞄准这一现场痛点展开。翻转铰接处的销轴配合间隙控制在0.02mm以内，间隙过大会导致挡停面受冲击时出现旷量，长期使用会让铰接孔磨出椭圆凹痕，直接缩短构件使用寿命；间隙过小则会在车间金属粉尘附着后出现卡滞，翻转操作需要借助工具撬动，完全失去快速切换的设计意义。挡块与T形轨道配合的卡槽内侧做了0.1°的拔模斜度，安装时无需敲击即可顺着轨道滑入指定位置，卡槽顶面的锁紧旋钮采用滚花铜质材质，冬季戴劳保手套操作时也能徒手拧动锁紧，不需要额外找扳手调整位置，铜材质相较钢制旋钮不会在反复拧动后锈死在螺纹孔内，后期维护更换旋钮的成本极低。挡停工作面做了2mm厚的淬火硬化层，硬度达到HRC45-50，面对铝型材、轻型钢管的往复撞击不会出现凹陷变形，非工作状态下翻转后挡块完全沉入轨道侧面的让位槽内，不会突出轨道面干涉物料的正常输送，不需要像传统可拆卸挡块那样完全拆下找地方存放，避免了小零件在车间现场遗失的问题。铰接位置的黄铜衬套是容易被忽略的细节，钢销轴直接和铝制本体的铰接孔配合，不到三个月就会磨出旷量，压入黄铜衬套后，磨损仅发生在衬套与销轴的接触面上，后期维护只需要更换几元钱的衬套即可，不需要报废整个挡块本体。锁紧旋钮下方的垫片采用蝶形弹簧垫片，轨道受冲击产生的持续振动不会让旋钮出现松退，不需要操作人员每次开班前反复检查锁紧状态。挡块侧面的长条形让位槽刚好避开轨道上的定位刻度线，调整挡停位置时可以直接对照刻度读取位置数值，不需要额外拿卷尺测量，调整效率提升明显。这种结构的挡块适配市面上多数常规规格的T形输送轨道，不需要对原有轨道做打孔、焊接等二次加工，直接卡入轨道锁紧即可投入使用，对于多品种小批量的锯切工位来说，能快速切换挡停位置适配不同长度的工件加工需求，减少工位辅助等待时间。
