安卓形象金属钥匙圈挂饰设计

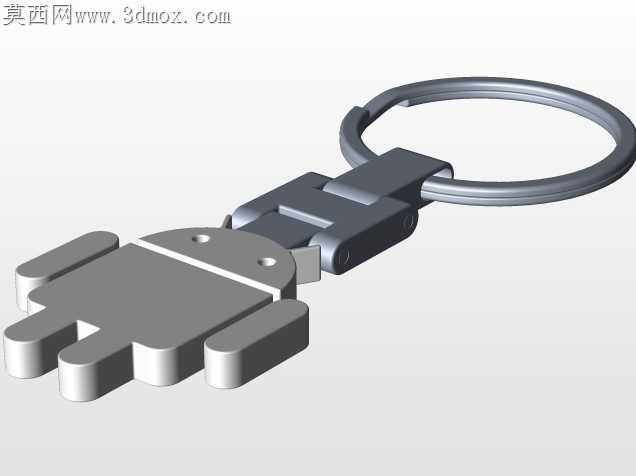

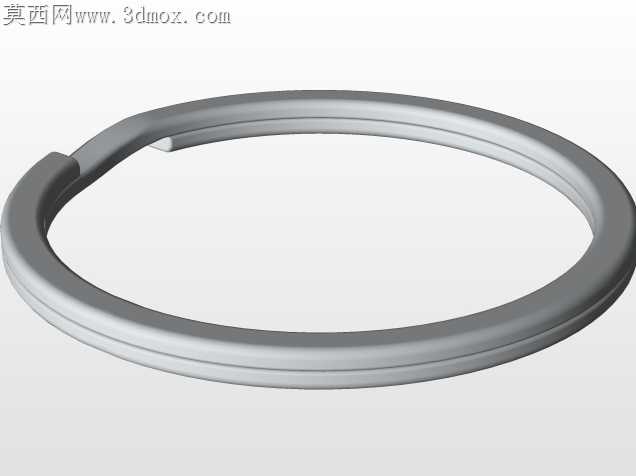

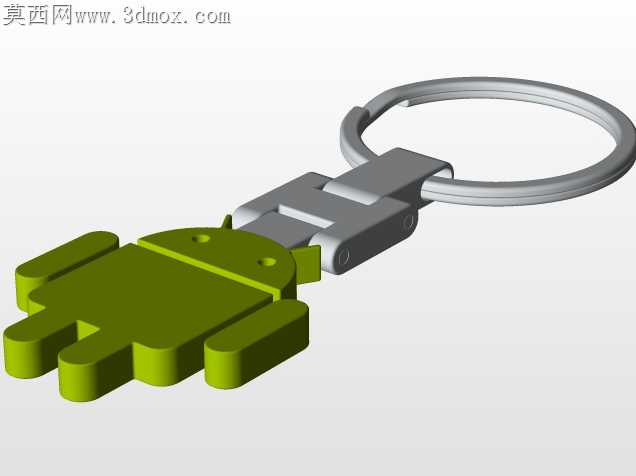

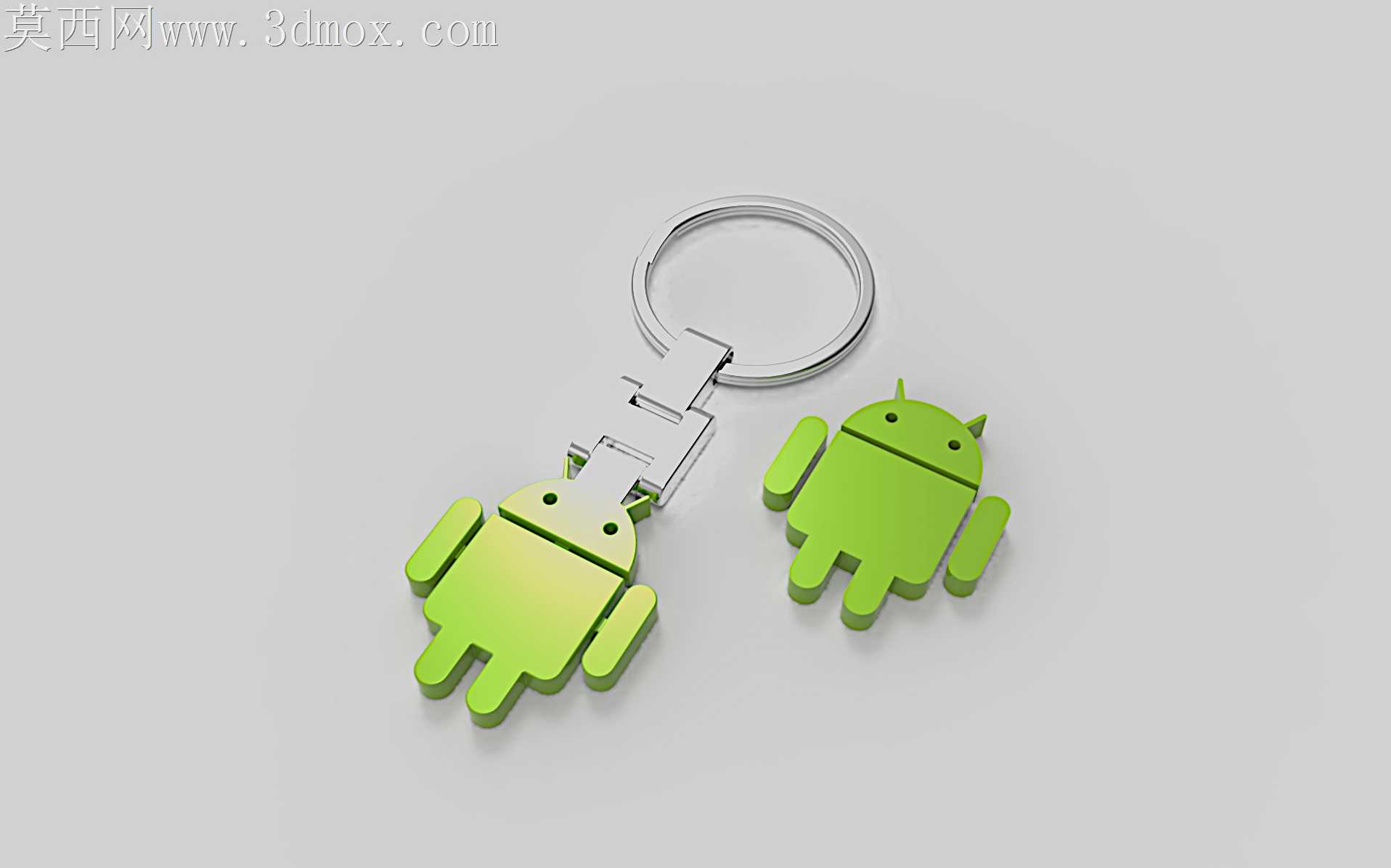

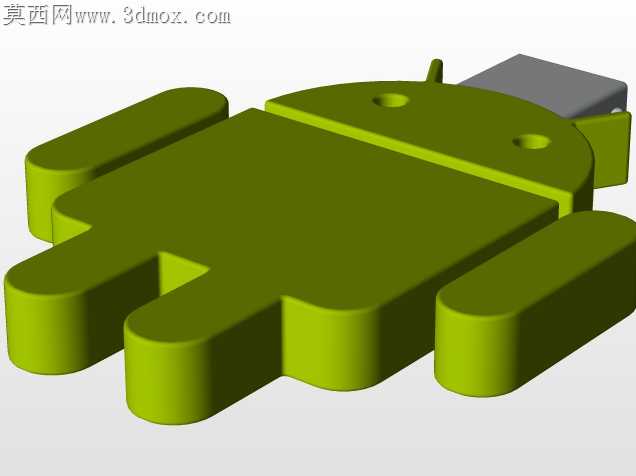

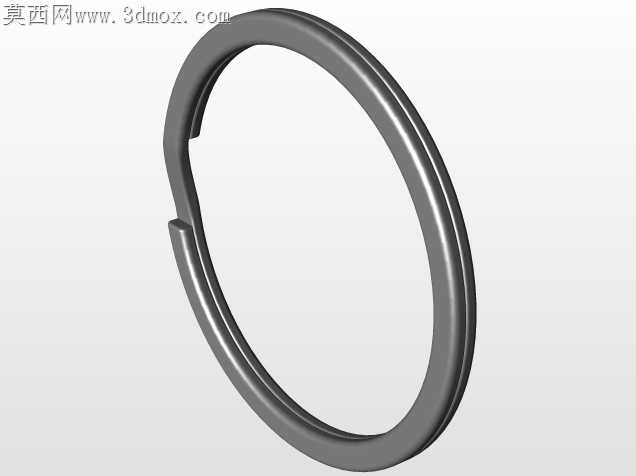

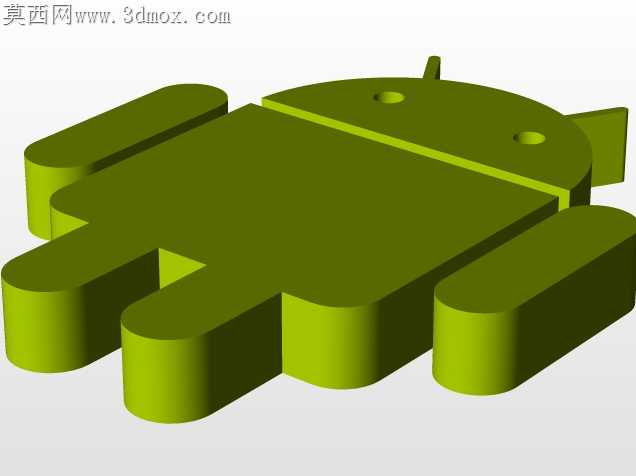

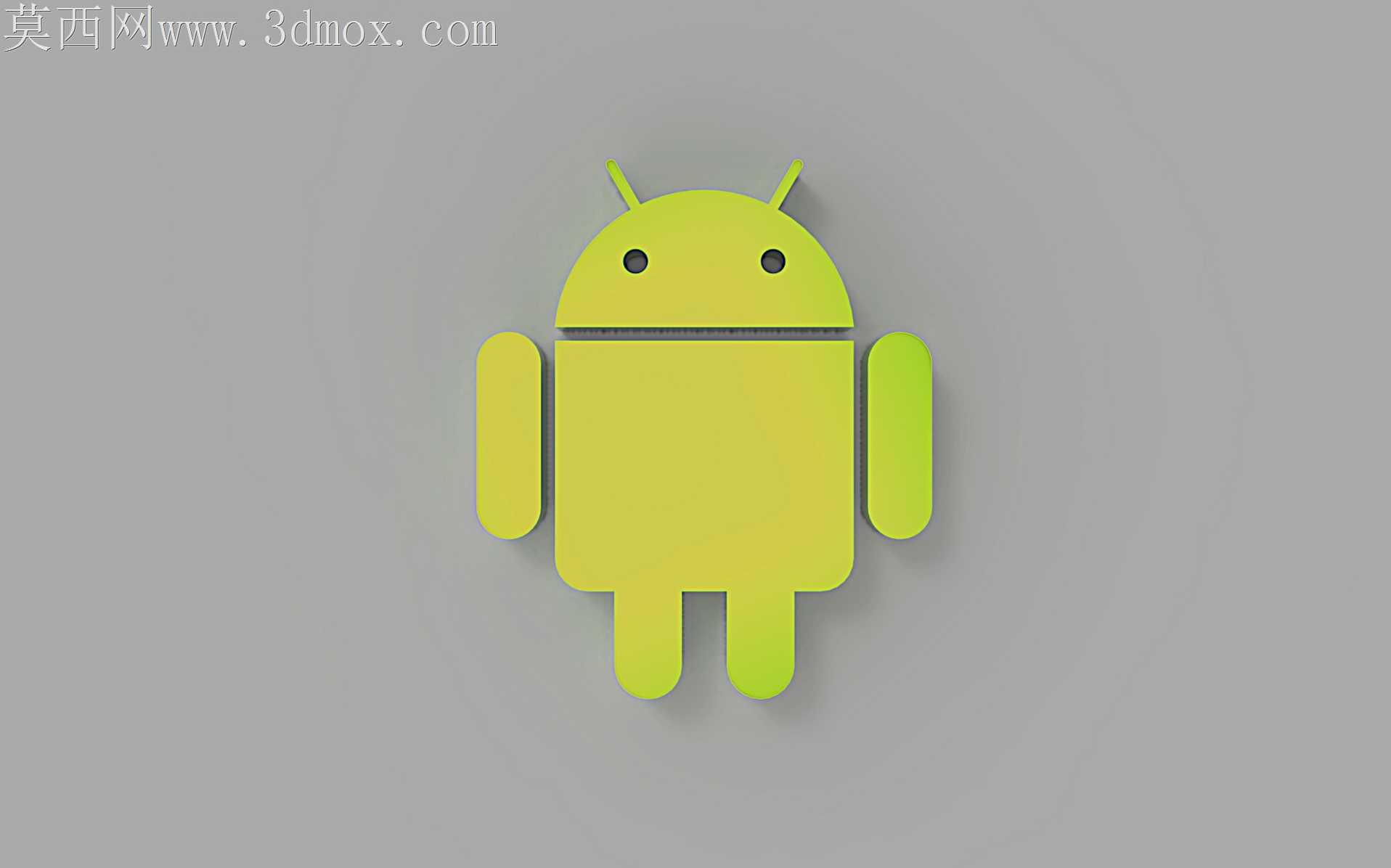

锌合金压铸生产这类异形卡通挂饰时，最容易出现的问题是厚薄不均区域的冷隔缺料，安卓形象的四肢凸起厚度仅2mm，躯干主体厚度达到5mm，直连钥匙圈的挂扣部位还要额外加厚到6mm承受拉扯力，不同壁厚的熔料流速差很容易在四肢根部形成熔接痕，后期抛光也没法完全遮盖。建模时特意在安卓躯干与四肢的过渡位置做了0.3mm的渐变圆角，不是外观可见的装饰圆角，是藏在分型面内侧的引流过渡，让高温锌熔料在模腔内流动时能顺着圆弧面平稳填充到四肢末端，不会因为截面突然变窄产生紊流卷气。挂扣和安卓主体的连接位没有做常见的死扣结构，预留了0.15mm的转动间隙，这个间隙数值是反复调整过的，太小的话压铸后飞边会把连接位堵死，装配时需要人工掰动容易掰断挂扣根部，太大的话挂在钥匙圈上会晃荡得太厉害，日常使用时容易勾到背包布料或者口袋内衬。安卓形象的眼睛位置没有做凹陷填漆的常规结构，改成了0.2mm高的微凸台，后期做电泳亮绿色漆面时，凸台位置会因为漆面流平自然形成更深的色泽，不用额外做遮喷工序就能呈现出眼睛的深色效果，能省掉一道手工遮喷的工序，批量生产时能压低不少单件成本。钥匙圈和挂扣的连接位做了15度的斜角导向，装配时不用刻意对准孔位，顺着斜角就能把钥匙圈卡进挂扣的卡槽里，卡槽内侧做了0.1mm的倒扣量，卡入后能承受15kg的静拉力不会松脱，满足日常挂钥匙、挂小配饰的拉扯需求。表面做了渐变绿的光影过渡效果，不是后期贴图叠出来的假效果，是在建模时就给曲面分配了不同的粗糙度参数，躯干上半部分粗糙度设为0.8呈现亮面质感，下半部分粗糙度设为1.6呈现亚光质感，压铸后做喷亮油时自然形成从上到下的渐变视觉效果，比平涂的纯色挂饰更有层次感。边缘所有的锐角都做了R0.2的倒钝处理，不会有锋利的毛边刮伤手或者勾坏衣物，挂扣的开合位置特意做了圆弧过渡，指甲抠开的时候不会硌手，日常摘取小配饰也更顺手。
