可配置标准皮带输送线结构设计

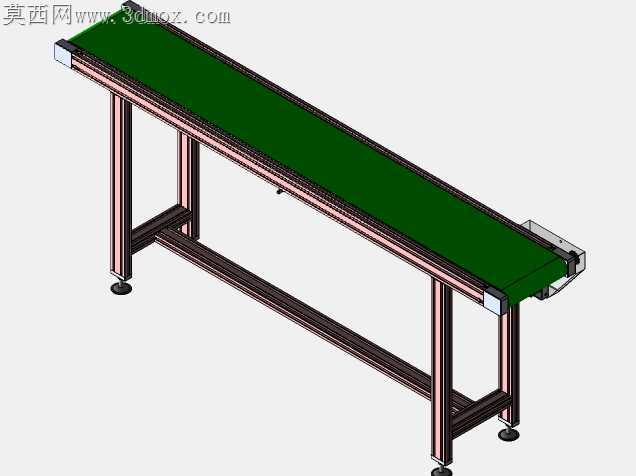

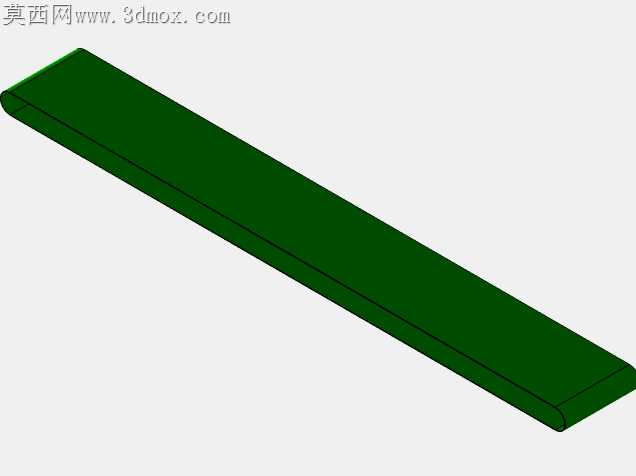

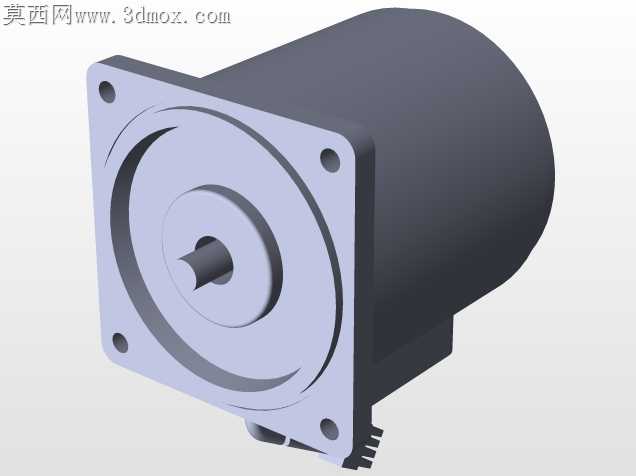

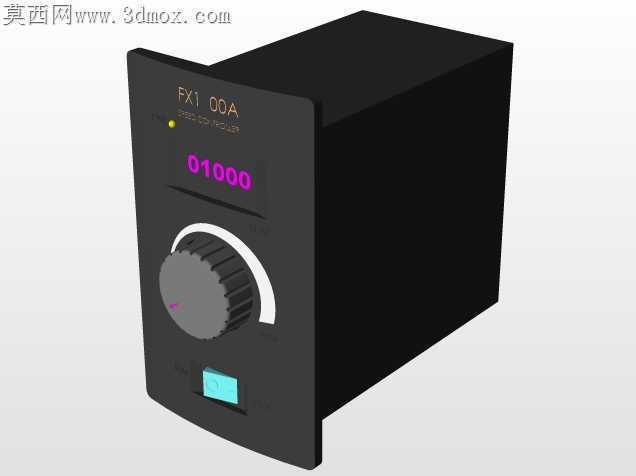

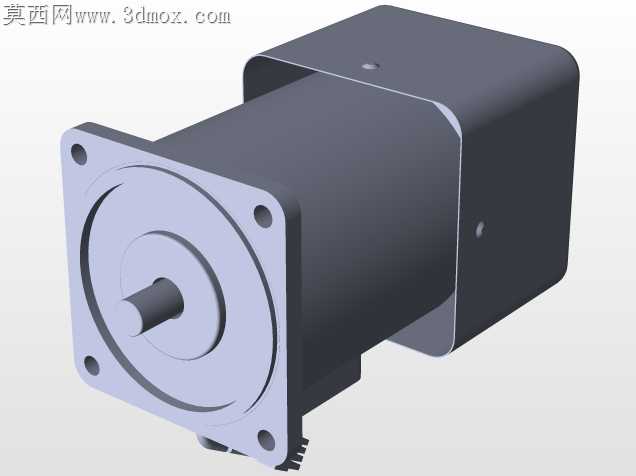

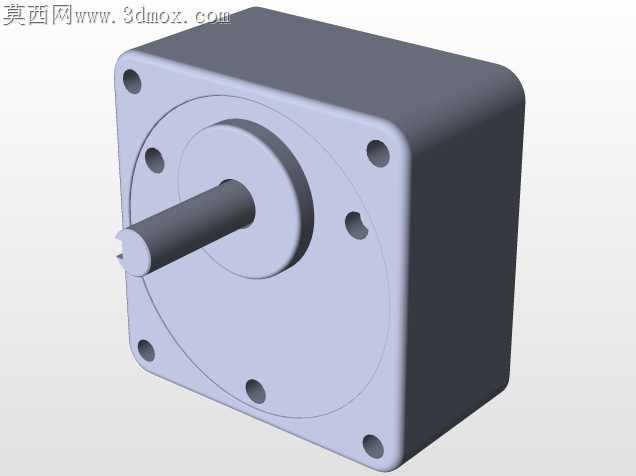

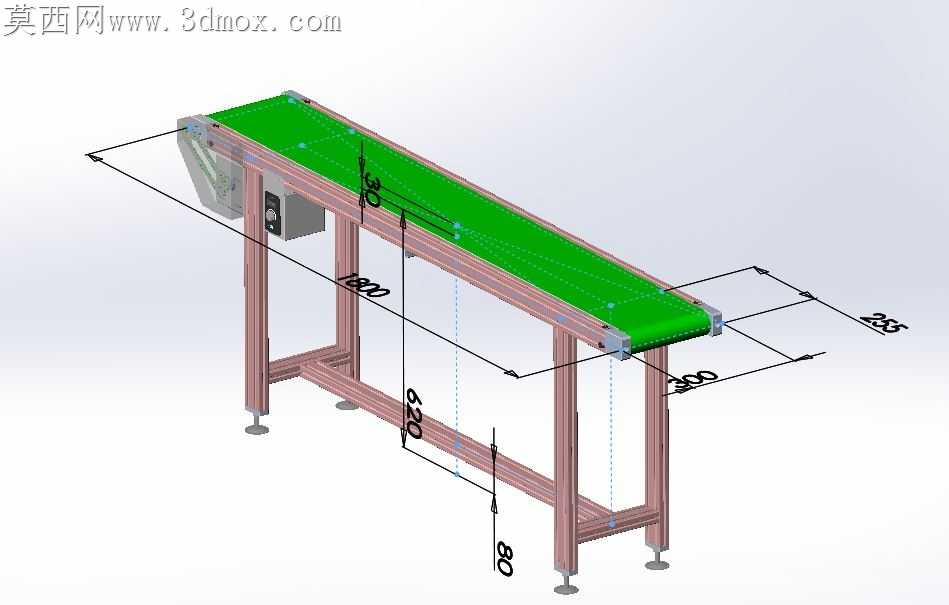

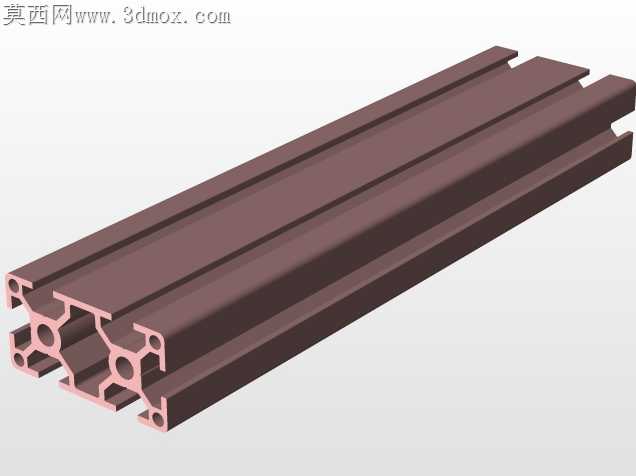

车间常规皮带输送设备落地时，最常出现的问题是机架支脚调平后受长期震动出现偏移，或是皮带张紧度调整空间不足导致运行打滑，这款可配置带式输送结构在设计阶段就针对这类现场痛点做了针对性的结构优化。机架采用工业铝型材拼接，摒弃了传统方通焊接机架的焊后变形问题，型材槽道可兼容不同位置的传感器、挡边、工装夹具安装，不需要二次钻孔攻丝，现场调整工位布局时能快速拆装移位。支脚部分搭配带防滑胶垫的可调脚杯，调节行程覆盖80mm范围，能适配车间地面不平整的安装场景，脚杯与型材立柱的连接采用内嵌式螺母固定，相比外露螺栓连接不会积留生产碎屑，日常清洁维护更方便。皮带驱动端的电机安装座预留了长条形调节槽，张紧皮带时不需要拆解机架主体，仅需松脱固定螺栓调整电机位置即可完成张紧度校准，从动端的辊筒同样设置了微调结构，能修正皮带长期运行出现的跑偏问题，避免皮带边缘与机架摩擦产生的异常磨损。输送面的高度设置在620mm，匹配多数生产工位的操作高度，线体长度1200mm、宽度300mm的尺寸规格，适合小尺寸零部件的工序间转运，端部235mm的伸出段能直接对接下一工位的接料结构，不需要额外加装过渡导板。皮带下方的承托板采用平整的高分子耐磨板材，避免皮带受物料重压出现下凹变形，保证输送过程中物料的平稳性，不会因为输送面起伏出现小件滑落、定位偏移的问题。侧方安装的控制盒集成了启停与调速功能，接线全部隐藏在型材槽道内部，没有外露走线，既避免生产过程中线路被物料剐蹭破损，也让整体外观更整洁。这类输送结构不需要定制焊接件，所有型材、紧固件、传动配件都属于标准通用件，加工采购周期短，后期维护更换配件的成本更低，能根据实际生产需求快速调整线体长度、宽度、输送速度参数，适配电子装配、轻工包装、小五金加工等多种场景的短距离物料转运需求，安装时仅需按装配逻辑锁紧各部位连接螺栓，不需要复杂的校形工序，普通装配人员就能快速完成组装调试。
