纸箱二维码检测输送工位结构设计

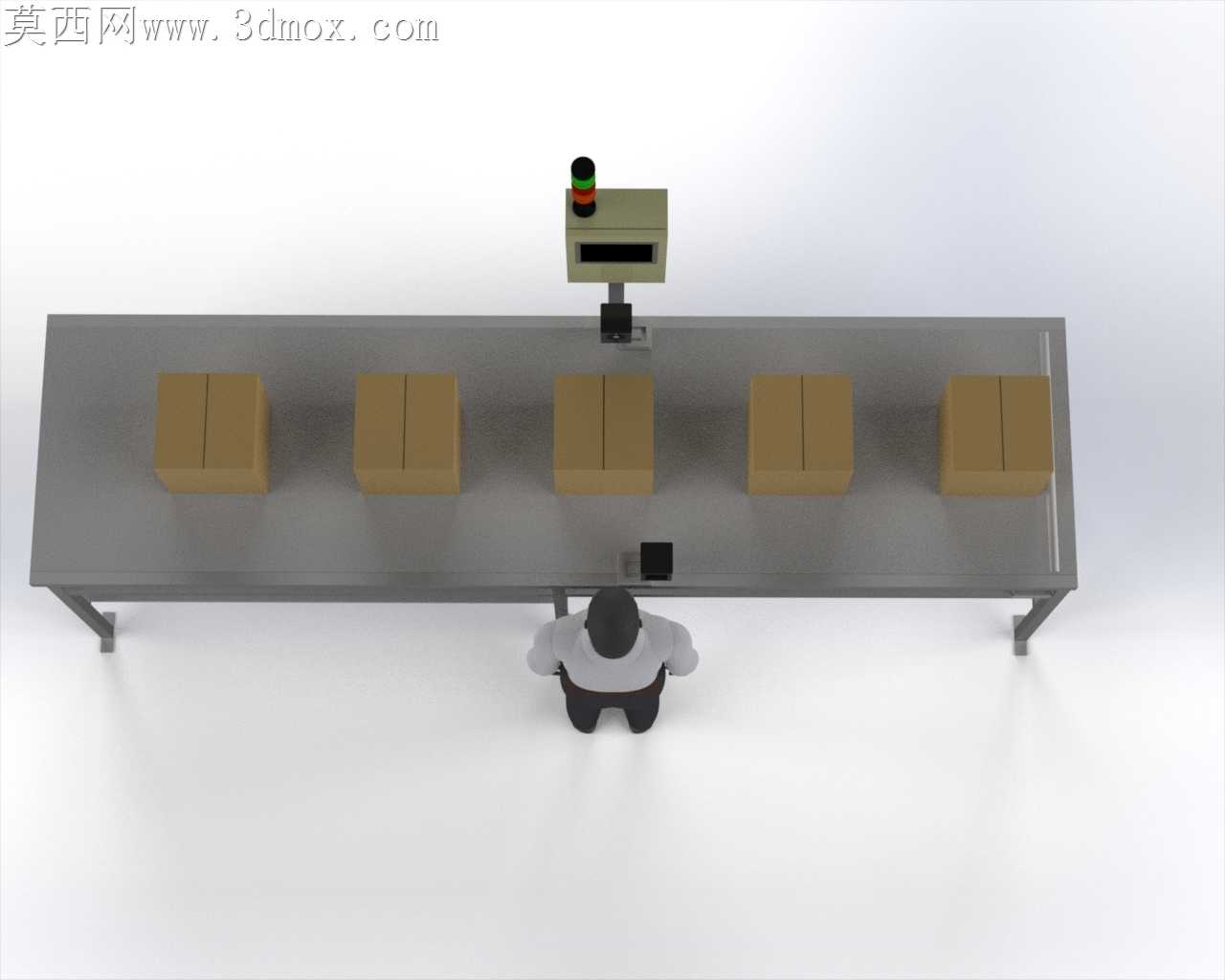

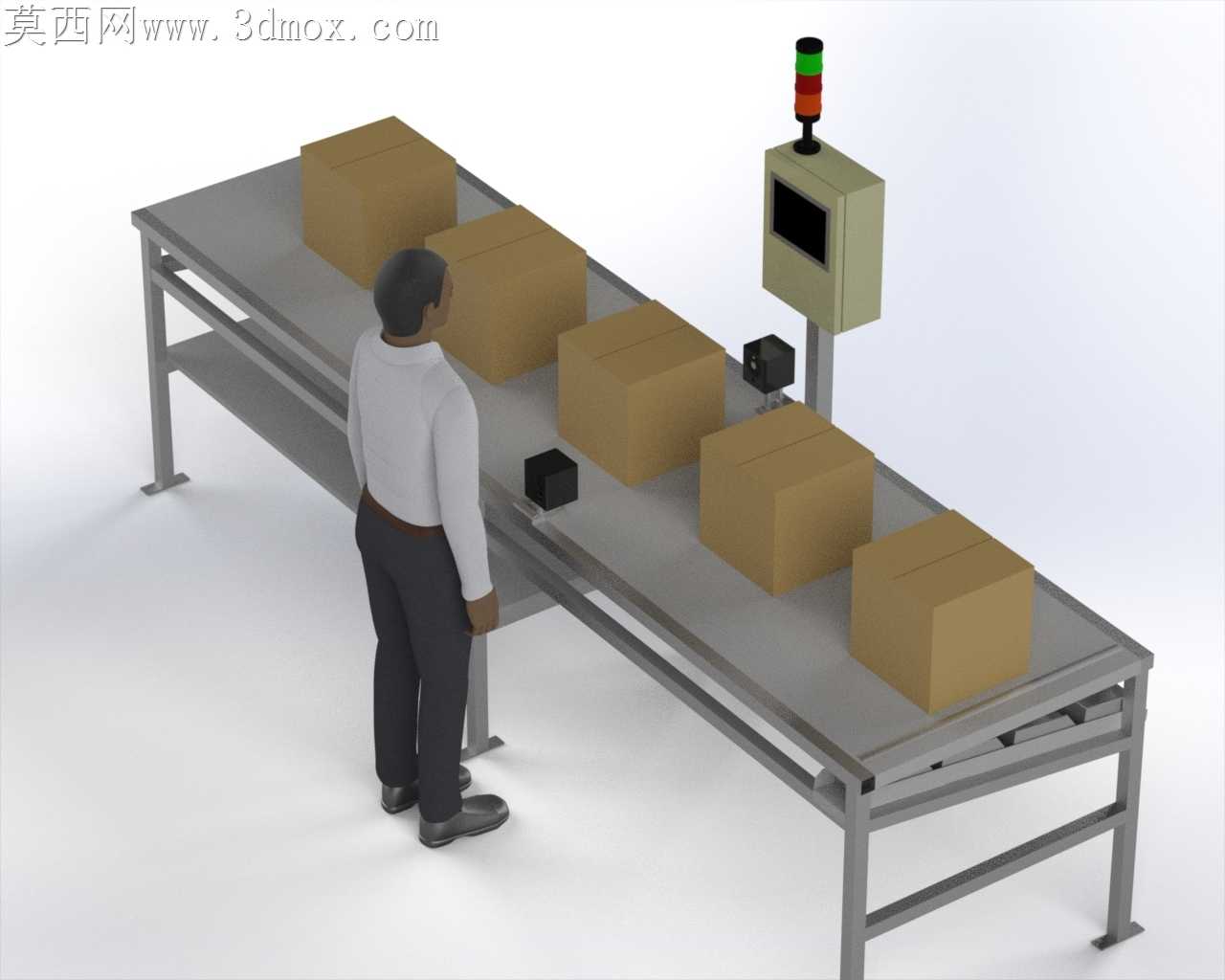

车间现场的纸箱输送检测工位，最容易被忽略的隐患是机架支脚的水平度偏差——如果支脚调平公差超过0.5mm，皮带运行时会持续往单侧跑偏，蹭到侧边铝型材护边后，轻则磨掉纸箱表面印刷层，重则卡滞整线待检货品。这套工位的机架采用方管焊接框架，支脚底部预留了M16调节螺栓的安装沉孔，调节行程留足30mm，刚好适配车间环氧地坪常见的2-15mm局部起伏，安装时不用额外垫塞薄钢板就能快速找正水平。视觉检测组件的安装支架没有直接焊死在机架侧方，而是用T型螺栓卡在机架横梁的T型槽内，现场调试摄像头焦距、扫码角度时，不用拆焊支架就能前后滑移调整位置，两个摄像头的安装座还预留了±15°的俯仰调节间隙，能适配不同高度规格的纸箱扫码需求，避免换产时重新制作安装支架的麻烦。三色警示灯的走线藏在方管机架的内腔里，没有外露的拖链或者明线，日常清理输送带表面的纸箱碎屑、灰尘时，不会勾扯到线缆造成接触不良，控制盒的安装高度刚好对应站立操作人员的胸位，操作按钮的排布避开了输送带的落灰区域，盒体边缘做了15°的向下倾斜，灰尘落在表面会自然滑落，不会积在按钮缝隙里造成卡滞。输送带的托板采用2mm厚的冷轧钢板折弯成型，折弯边刚好卡在两侧机架的卡槽内，没有外露的固定螺丝，纸箱在台面上滑动时不会被螺丝凸起刮破底部，托板表面做了哑光喷塑处理，不会反射车间顶部的荧光灯光线，避免反光干扰摄像头的二维码识别准确率。操作人员站立的位置没有设置额外的脚踏台，机架底部的横撑高度留到了220mm，刚好适配操作人员的脚长，站立作业时脚尖能自然伸到机架下方，不用刻意侧身够控制盒，长时间作业也不会因为站姿别扭产生疲劳。待检纸箱在台面上的定位没有用复杂的挡停机构，只是在摄像头对应位置装了两个黑色的定位挡块，挡块高度只有30mm，刚好碰到纸箱的侧边定位，不会挡住纸箱顶部的二维码区域，挡块用手拧螺丝固定，换产不同尺寸纸箱时，徒手就能调整挡块位置，不用借助扳手等工具。机架下层的置物台采用网孔板设计，日常备用的扫码枪、清洁抹布、记录笔可以放在上面，网孔不会积灰，清理时直接用压缩空气吹就能把碎屑吹走，不用拆下来擦洗。
