五吨级十字吊梁配玻璃载台起重吊具

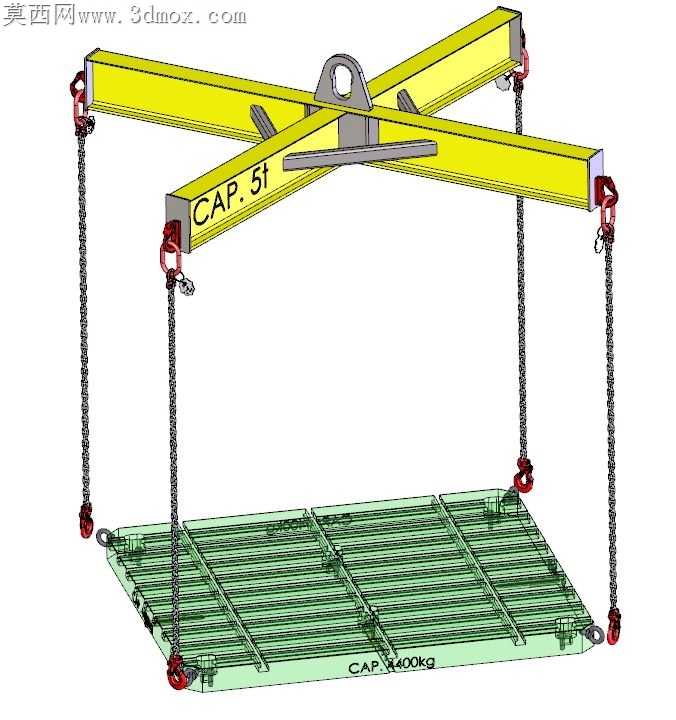

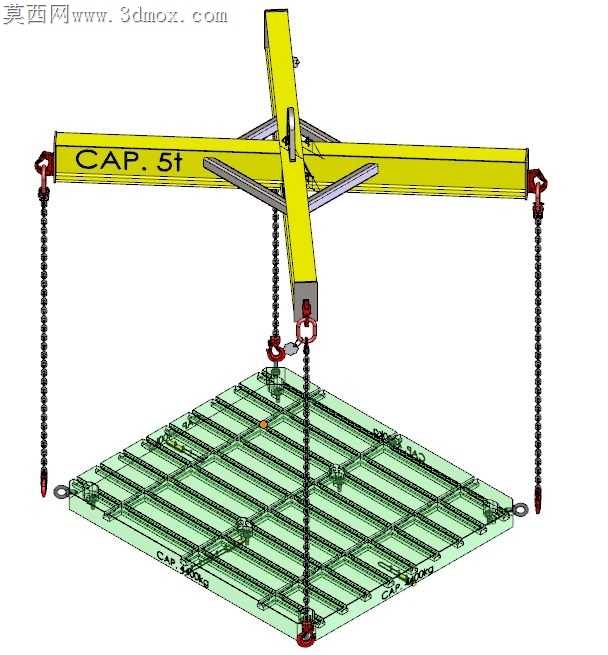

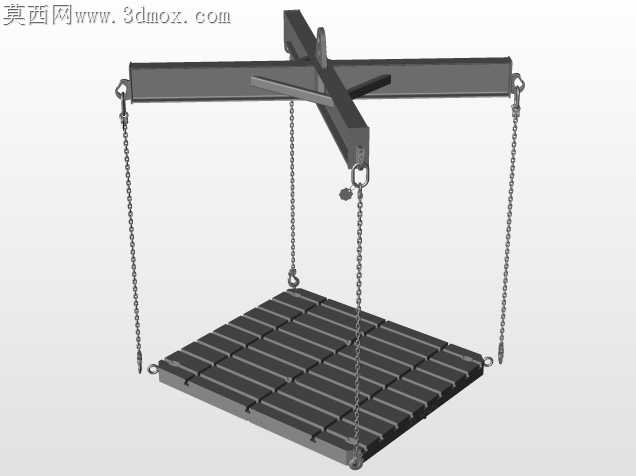

车间里吊运大尺寸平板玻璃、光伏面板这类易损平整工件时，常遇到吊点受力不均导致的板面翘曲碎裂问题，常规单梁吊具仅能适配两点吊装，面对幅面超两米的方形载台，边角下垂量超两毫米就会产生不可逆的内应力裂纹。这套吊具的十字主梁采用箱型截面设计，两根主梁交叉处的嵌合槽做了1:50的锥度配合，不用额外打定位销就能靠吊装时的下压力自动锁合，避免焊接连接带来的应力集中变形，长期满负载使用也不会出现焊缝开裂的隐患。吊点分布在十字梁的四个外伸端，每处吊耳都做了腰型孔预留调节余量，对应下方载台的四个边角吊环，链条长度公差控制在±1mm内，起吊瞬间四个吊点同步受力，不会出现某一侧先绷紧拉扯载台的情况。下方的玻璃载台采用格栅式框架结构，承托面的每根方管上都嵌有2mm厚的丁腈橡胶垫，避免硬质金属直接接触玻璃表面，框架边缘的吊环采用可翻转设计，空载时可以翻折到框架下方不占用堆叠空间，满载时靠工件自重压合锁止，不会出现脱钩风险。十字梁顶部的中心吊耳做了万向铰接结构，行车挂钩挂入后可以随吊装姿态小幅偏转，不会因为行车移动时的惯性摆动对主梁产生侧向扭力，铰接处的衬套采用自润滑铜合金，不用频繁注油维护也能保证转动顺滑。链条与吊耳的连接端加装了防脱卡扣，卡扣的弹簧力经过调校，单手就能按压开合，挂取吊环时不会卡滞，吊装过程中即使链条小幅晃动也不会意外脱开。载台框架的对角线位置焊有两个小型导向环，穿入牵引绳就能在地面控制吊装姿态，不用工人凑近扶稳吊具，规避了工件摆动碰伤人员的风险。主梁表面的额定负载标识采用冲压成型后填漆的工艺，长期磨损也不会脱落，现场操作人员能快速识别负载上限，避免超载使用。这套吊具没有采用复杂的液压或电控结构，所有受力部件都是纯机械连接，在车间多粉尘、高湿度的环境下也不会出现卡滞失效，日常维护只需要检查链条磨损量和铰接处间隙即可，维护成本远低于带动力的专用吊具。针对玻璃类工件的易碎特性，载台格栅的间距经过反复验算，保证12mm厚的玻璃放置在上面时，相邻支撑点的挠度不超过0.5mm，完全符合平板玻璃吊装的行业规范，不会因为支撑间距过大导致玻璃中部弯折碎裂。
