千升纸浆换热存储罐体结构设计

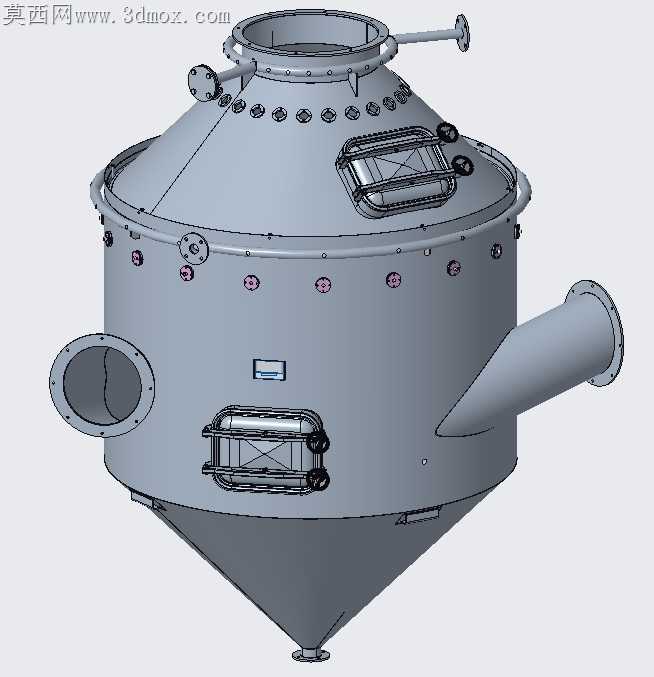

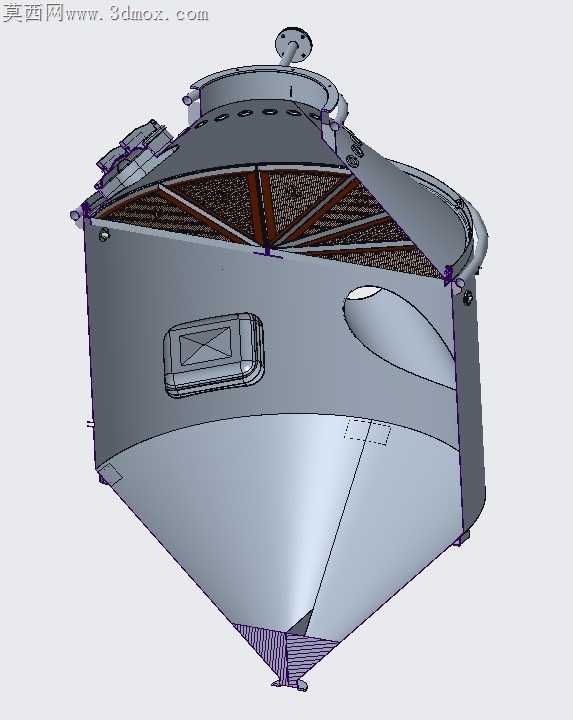

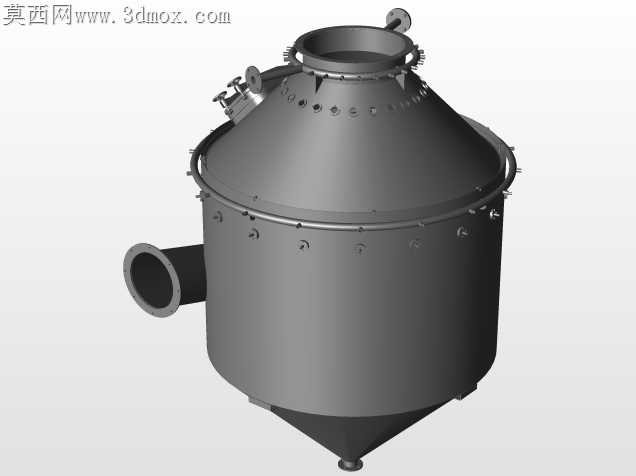

纸浆生产现场的储料换热设备，最容易被忽略的痛点是锥底挂料残留与快开结构的密封失效，这款千升容积的罐体在结构优化阶段就针对性做了取舍。锥段的斜度没有照搬常规储料罐的通用角度，而是结合纸浆纤维的堆积摩擦系数做了微调，避免半干状态的纸浆纤维在锥壁挂壁积料，减少每次换料后的清理工作量。顶部的快开人孔没有采用常规的吊环螺栓压紧结构，而是做了周向分布的快锁卡扣，卡扣的压紧行程特意留了0.8毫米的弹性余量，既可以抵消密封胶条长期使用后的压缩形变，又不会因为锁紧力过大导致胶条被压溃溢出密封槽。内部的扇形过滤换热内芯，每一片扇叶的边框都做了翻边处理，翻边高度刚好卡在罐体内部的定位凸台上，不需要额外的螺栓固定，抽拉更换内芯的时候只需要松开顶部的压圈就能逐片取出，避免了传统固定内芯需要整人钻进罐体更换的安全隐患。罐体侧壁的观察窗特意做了内凹式设计，窗体表面和罐体内壁齐平，不会因为窗体突出形成积料死角，观察窗的密封压圈做了两道密封槽，外侧的密封槽用来阻挡纸浆纤维渗入密封面，内侧的密封槽承担承压密封作用，避免长期使用后纤维卡在密封面导致的渗漏。罐体顶部的排气阀接口没有直接焊在罐顶平面上，而是做了一个凸起的汇流凸台，凸台的最低点比罐顶平面高12毫米，避免罐顶的冷凝水顺着排气阀倒流回纸浆内，影响纸浆浓度稳定性。侧壁的人孔把手特意做了圆弧过渡，没有尖锐的棱角，避免现场操作人员巡检的时候磕碰受伤。锥底的出料口做了偏心设计，出料口的中心和罐体锥段的最低点对齐，不会在锥底形成积料死角，出料口的连接法兰做了加厚处理，避免长期输送带纤维的纸浆导致法兰口磨损泄漏。罐体外部的加强筋没有采用满焊的方式，而是采用间隔段焊，既保证了壳体的承压强度，又避免满焊导致的壳体焊接变形，减少后期校形的加工工作量。内部换热流道的进出口都做了导流挡板，避免进入的换热介质直接冲刷内芯滤网，导致滤网局部受力变形，导流挡板的开孔率经过反复调整，既能保证换热介质均匀流过每一片内芯，又不会产生过大的流阻影响换热效率。
