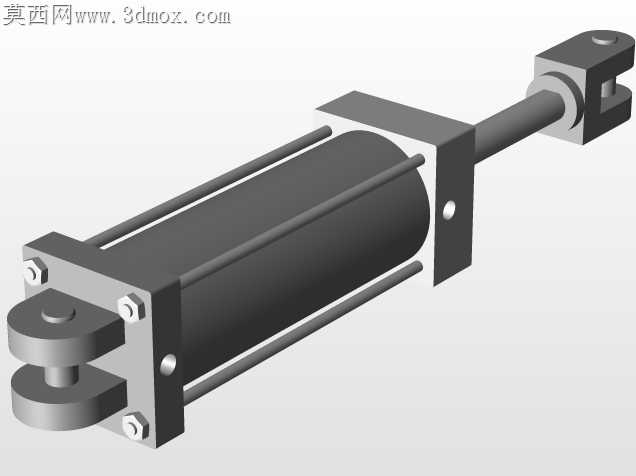

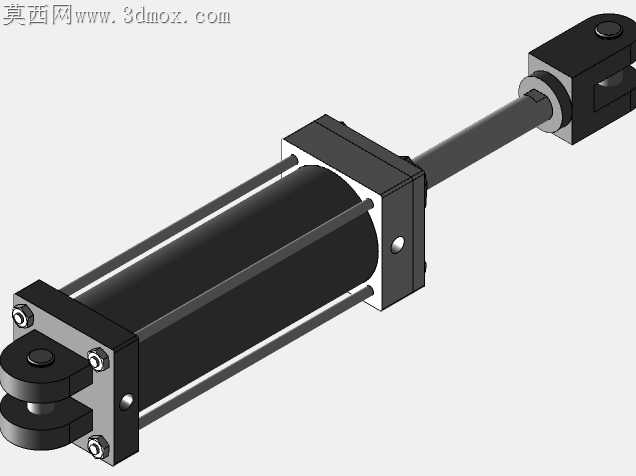

带透明缸筒的双耳环式液压缸结构

现场工况里液压缸最常出现的失效点，集中在缸筒内壁磨损、密封件挤裂、耳环铰接处旷量三个位置，做这款结构时直接把缸筒做成透明可视化形式，就是为了在实训和结构验证阶段，能直接观察活塞在全行程里的运动状态，不用拆检就能判断密封件的偏磨情况。缸筒两端的端盖和缸筒的配合公差选了H7/f6的间隙配合，既保证装配时能顺畅推入，又不会因为间隙过大让密封圈在装配时被切边，端盖上的拉杆孔做了0.2mm的沉头倒角，避免拉杆穿入时刮伤拉杆表面的防锈层，也能让锁紧螺母的端面完全贴合，不会出现锁紧后受力偏斜的问题。活塞杆和活塞的连接没有用常见的螺纹锁紧加止动垫圈的形式，而是做了卡簧槽加径向定位销的结构，避免液压缸在频繁换向的冲击载荷下，螺纹出现松退导致活塞窜动，活塞杆表面的粗糙度要求控制在Ra0.4以内，和导向套之间的密封用了斯特封加O型圈的组合，既保证低压下的密封性能，又能减少活塞杆往复运动时的摩擦阻力。两端的铰接耳环做了整体式的镶套结构，铜套和耳环内孔采用过盈配合压装，压装后铜套内孔做了二次铰孔处理，保证和铰接销的配合间隙在0.03-0.05mm之间，既不会因为间隙过大出现铰接处的冲击异响，也不会因为间隙过小导致铰接处转动卡滞。透明缸筒的材质选用了高透的亚克力材质，渲染时特意给缸筒内部的液压油做了半透明的蓝色材质，能清晰看到活塞上的导向环和密封件的安装位置，活塞两端的缓冲套做了渐变的锥面结构，在活塞运行到行程端点时，能通过锥面逐步封闭回油通道，实现平滑缓冲，避免活塞直接撞击端盖产生冲击噪音。端盖上的油口做了内螺纹的沉孔结构，油口和内部流道的交接处做了R2的圆角过渡，避免液压油在高速流过时产生紊流和局部压力损失，流道内壁的粗糙度要求控制在Ra1.6以内，减少油液流动时的沿程阻力。做结构验证时特意把拉杆的预紧力做了对称校核，四根拉杆的预紧力误差控制在5%以内，避免因为预紧力不均导致端盖倾斜，进而让活塞在缸筒内出现偏磨，导向套的外圆和端盖内孔之间加了一道静密封，防止端盖和导向套结合面出现外泄漏。
