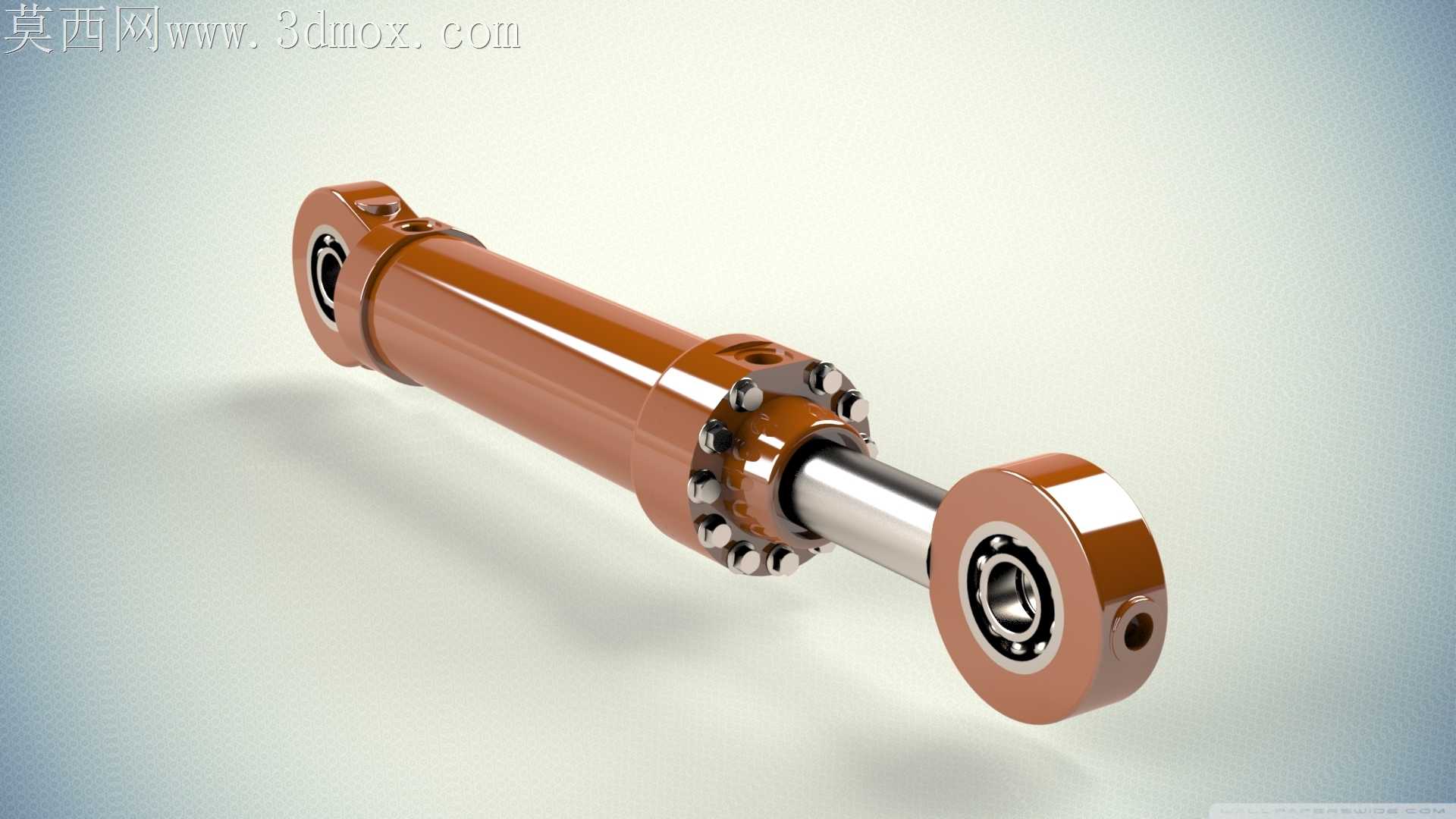

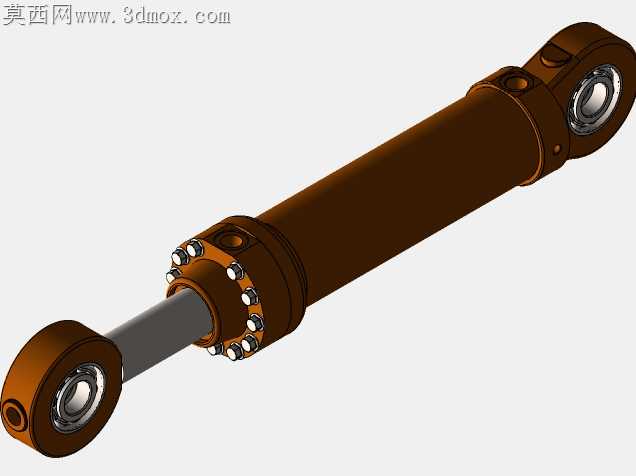

铰接式双耳环工程液压缸结构设计

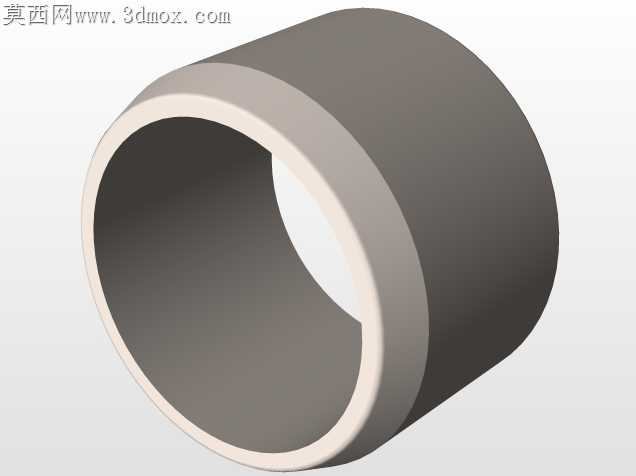

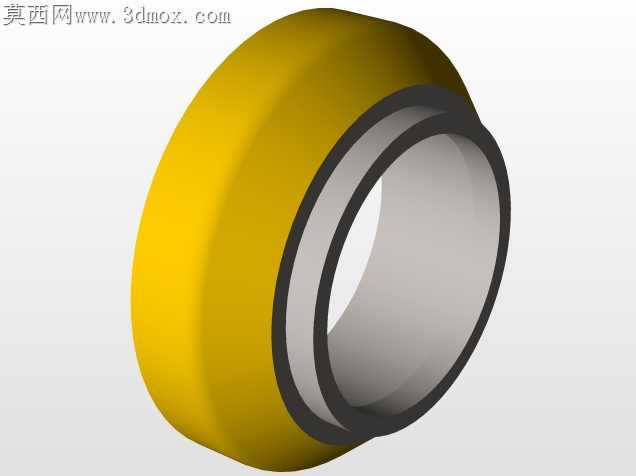

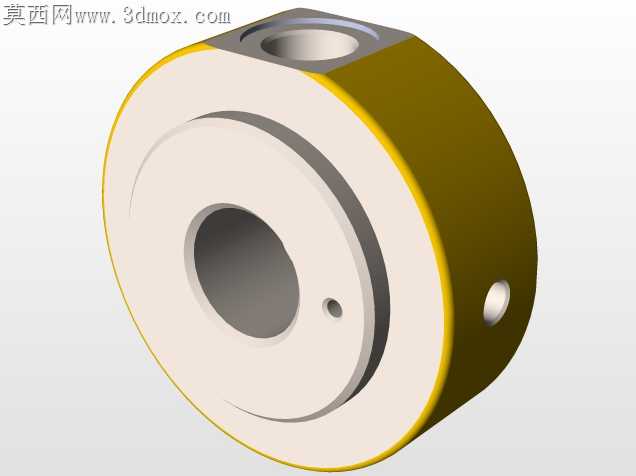

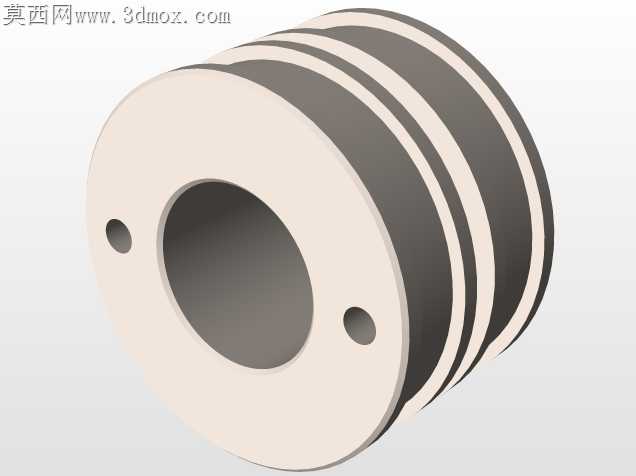

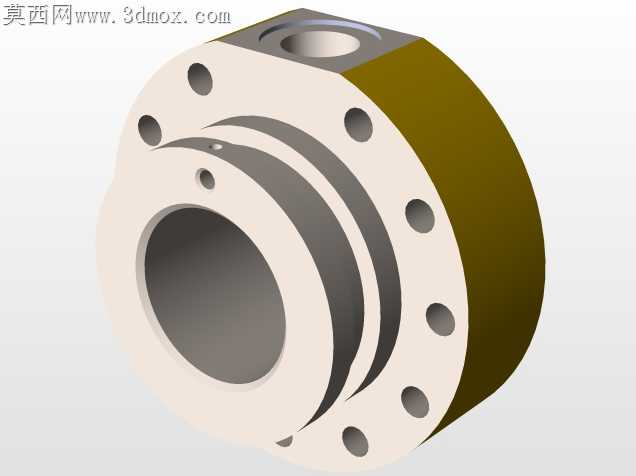

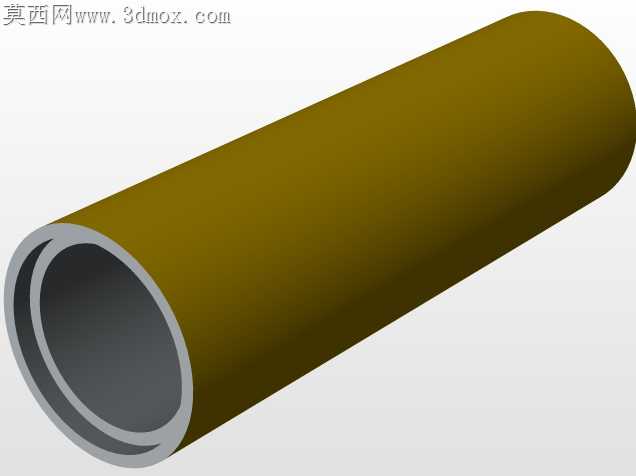

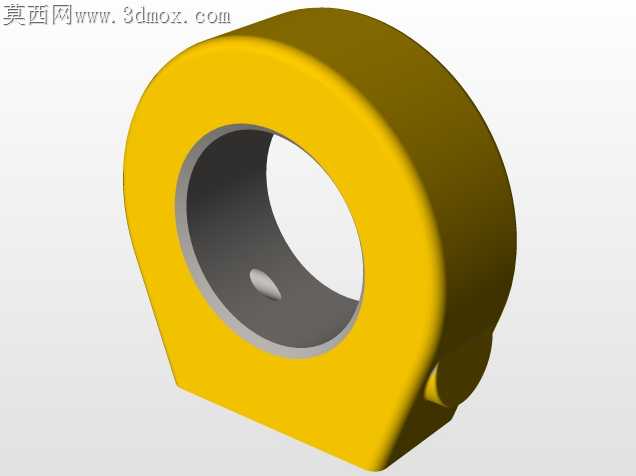

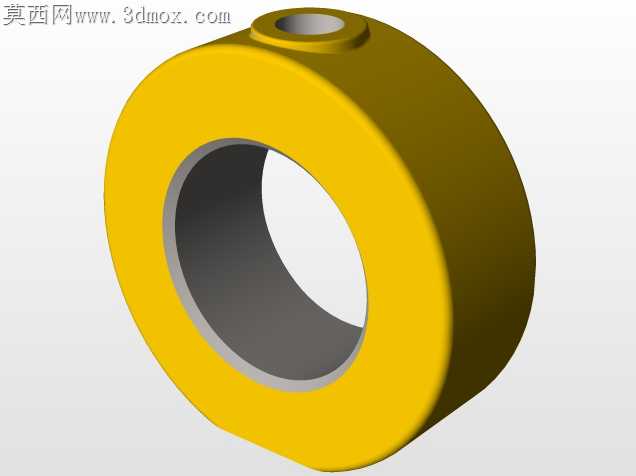

车间里常碰到自制液压缸拉缸、耳环断裂的问题，根源多在结构没考虑加工适配性，这款铰接式双耳环液压缸的结构设计，刚好踩中了加工落地的核心痛点。缸筒外壁做了均匀的防锈涂层厚度预留，精加工时不用反复找正涂层基准，外圆磨床一次走刀就能完成安装基准面加工，不会出现涂层厚薄不均导致的后期锈蚀隐患。端盖和缸筒连接的螺栓孔做了沉头深度统一设计，加工时数控钻床可以调用固定刀路，不用逐个调整沉头深度，既减少了换刀调机时间，也避免了螺栓头突出刮碰液压管路的问题。活塞杆表面的粗糙度要求控制在Ra0.4以内，和导向套配合的位置做了1:500的微量锥度导入，装配时不会刮伤导向套内部的密封圈，之前做过的直杆配合结构，经常因为装配时的微小偏斜切坏密封圈，跑不了半个月就开始漏油。两端的铰接耳环内嵌了自润滑轴承，轴承安装孔和耳环端面的垂直度公差控制在0.02mm以内，加工时用四轴转台一次装夹完成镗孔和端面铣削，不用二次装夹找正，从根源上避免了耳环偏载导致的活塞杆弯曲问题。油口位置做了凸台加厚设计，攻丝时不会因为壁厚太薄出现螺纹滑牙，焊接油口接头时也不会因为热量传导导致缸筒内壁变形，之前碰到过油口位置壁厚不够，焊接后缸筒失圆，活塞在内部卡滞的故障。活塞和活塞杆的连接采用了锁紧螺母加止动垫片的结构，螺母的拧紧力矩有明确的数值参考，装配时不用凭手感判断松紧，避免了长期往复运动后活塞松脱的隐患。导向套内部的密封槽做了圆角过渡，没有尖锐的棱角，安装密封圈时不会被槽口切伤，密封槽的宽度和深度公差控制在0.05mm以内，既能保证密封圈的压缩量合适，不会因为压缩量过大过早老化，也不会因为压缩量不够出现内泄。缸筒内壁的珩磨网纹角度控制在30度左右，既可以储存少量液压油形成油膜润滑，也不会因为网纹过深导致内泄量过大。所有外露的金属边角都做了R2的圆角钝化处理，搬运装配时不会划伤操作人员，也不会刮破外接的液压胶管。
