梅林引擎增压器分部件结构拆解展示

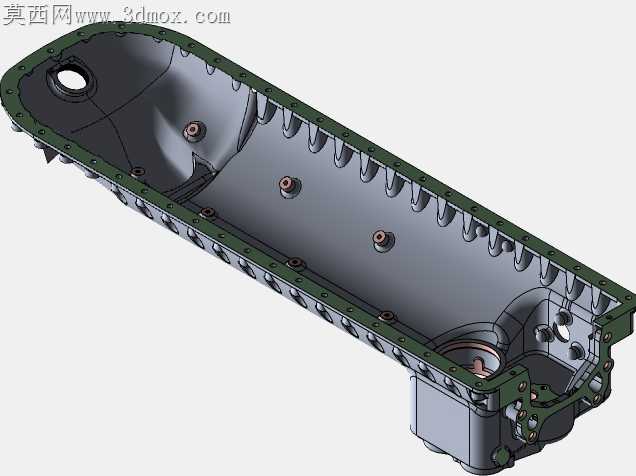

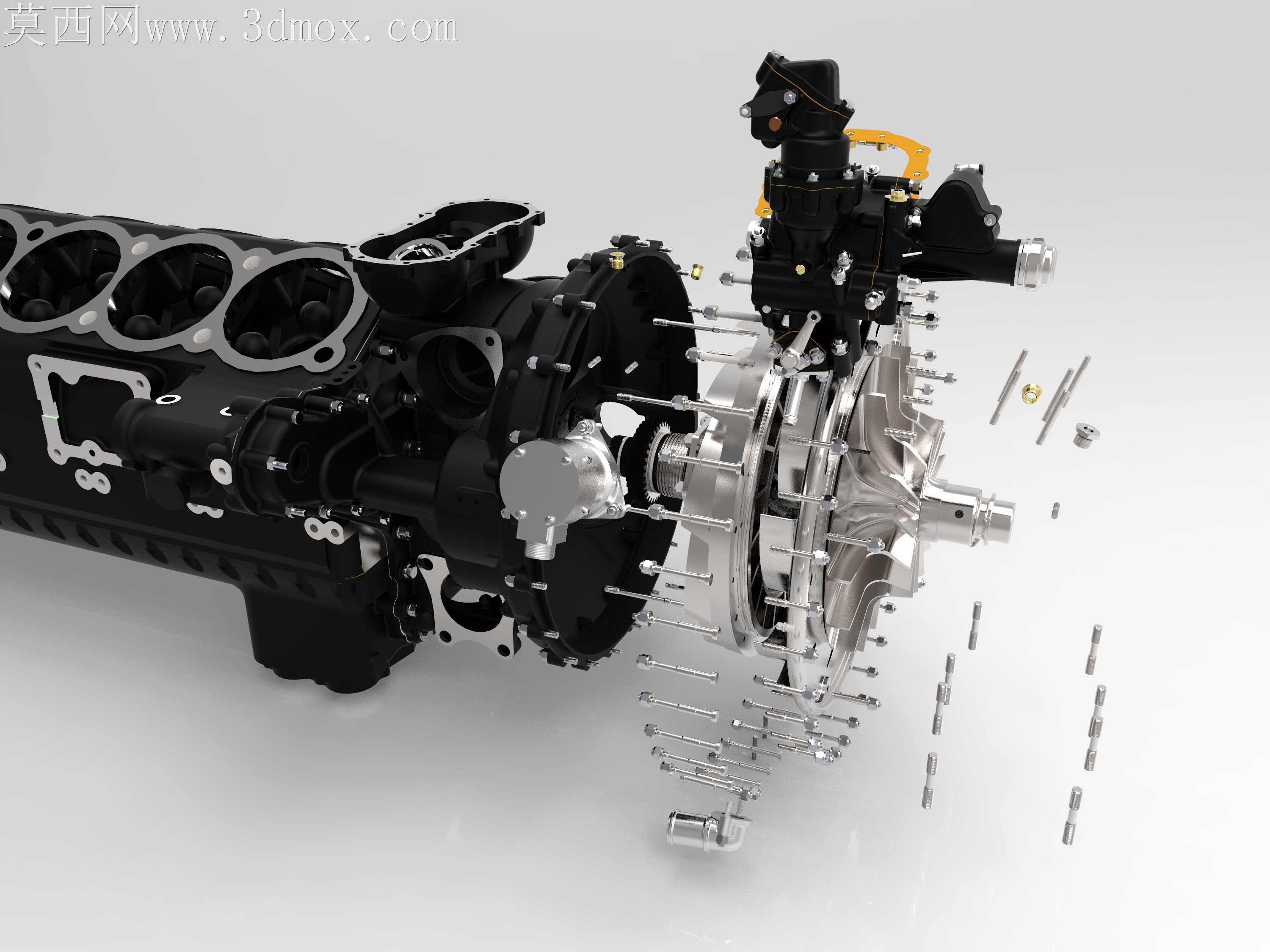

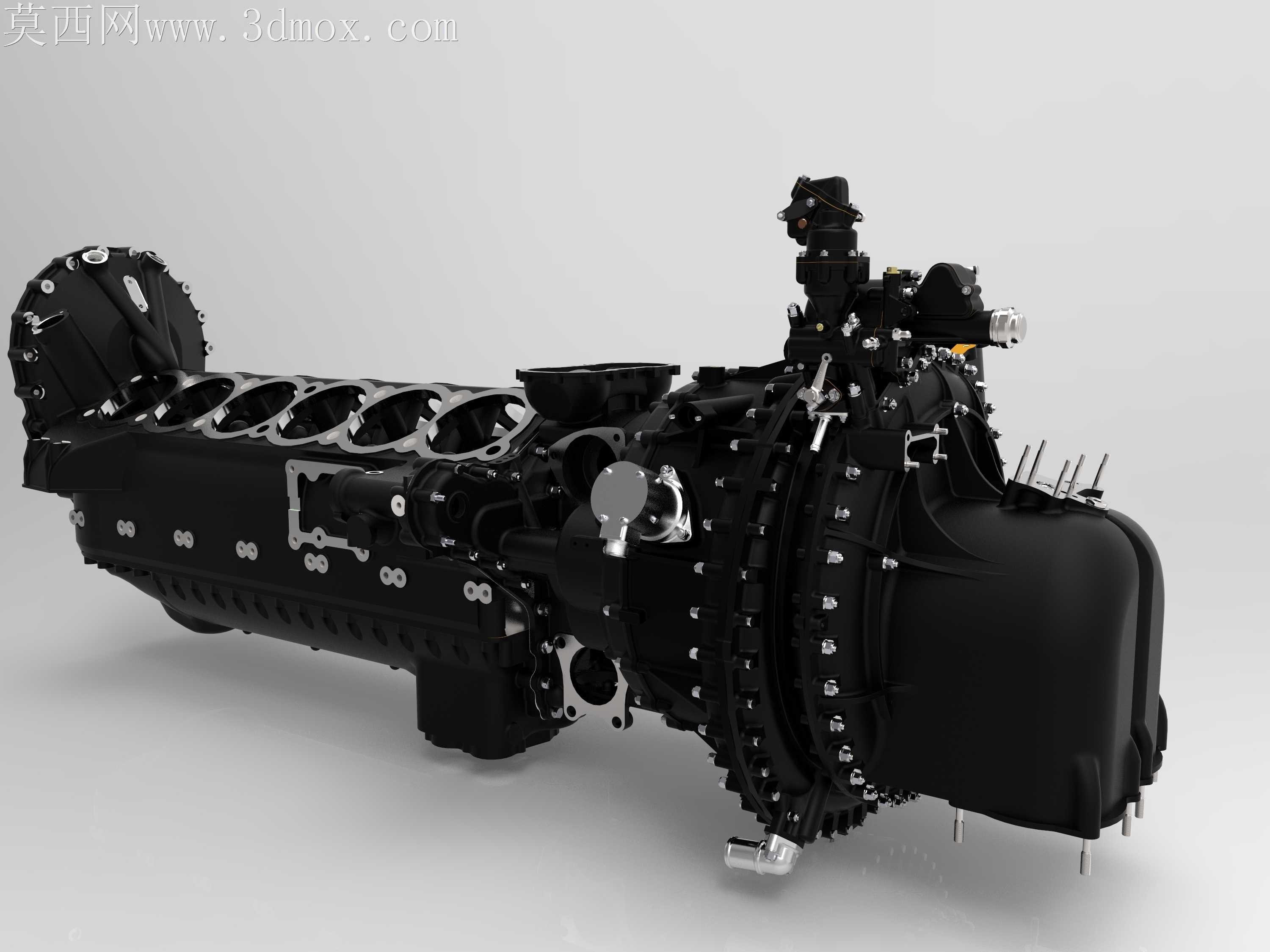

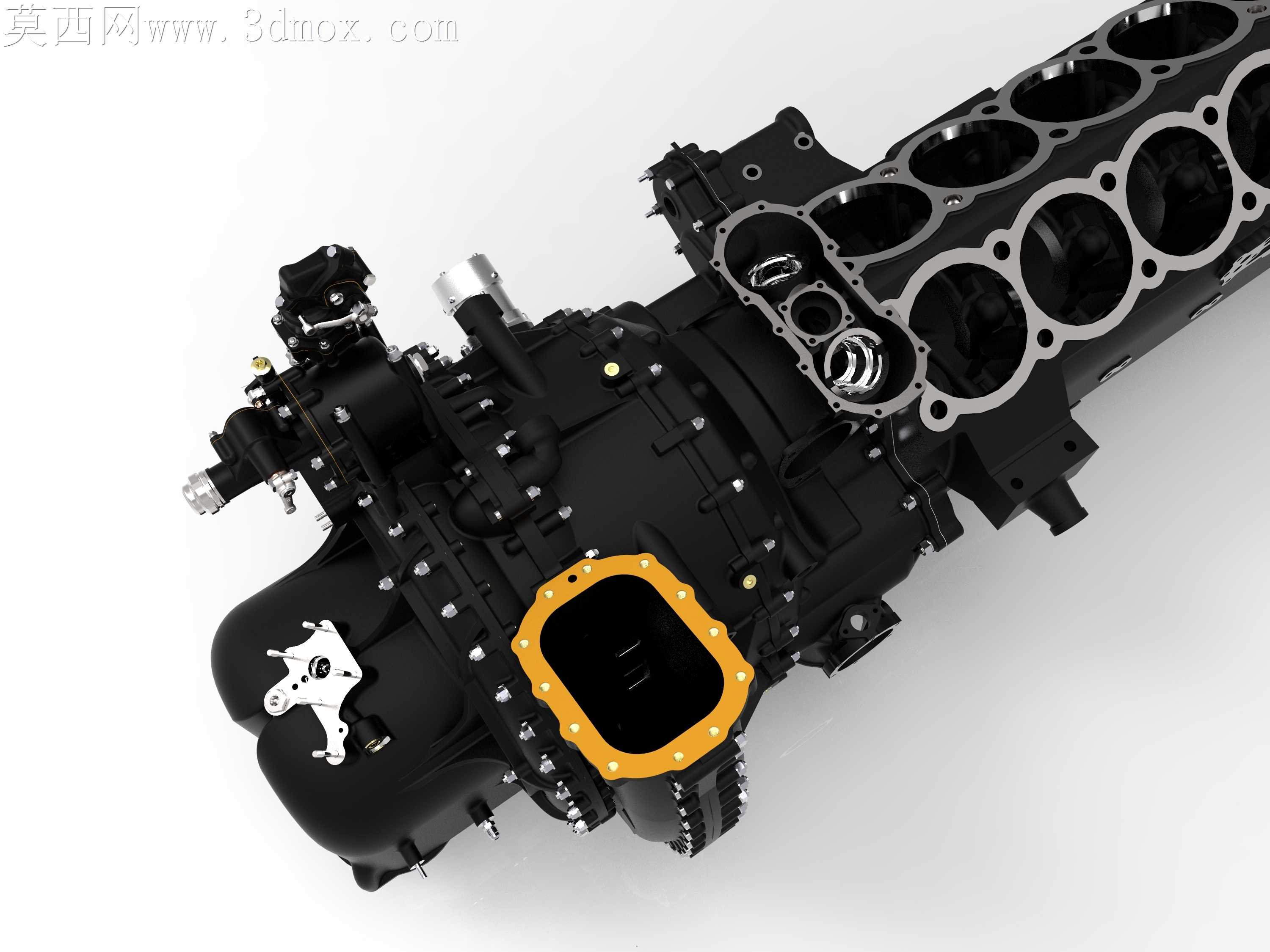

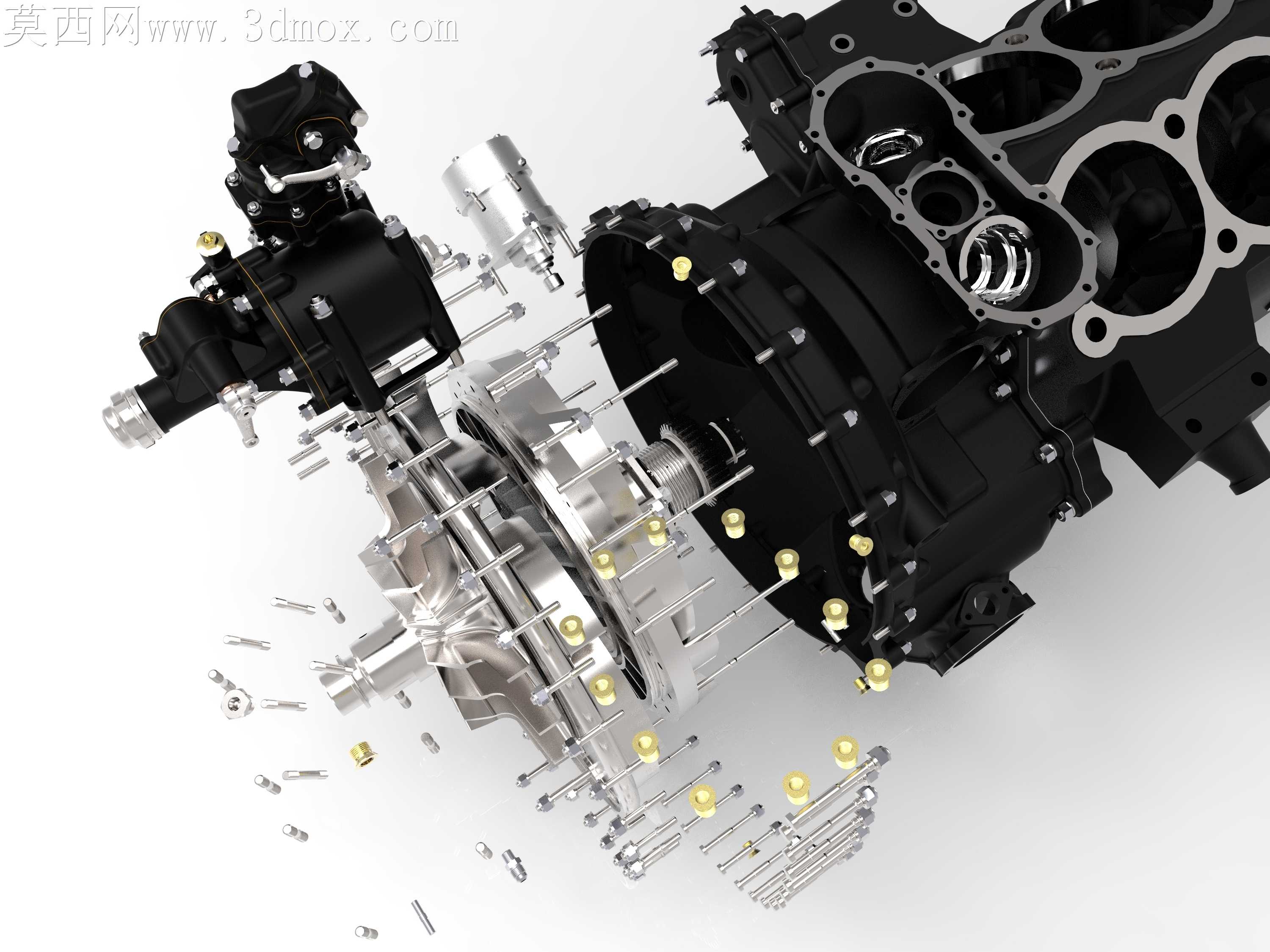

多缸引擎侧装的机械增压器在实际装配中最容易出现的问题，是结合面密封失效导致的增压压力泄漏，以及悬臂式涡轮轴在高转速下的同轴度偏差。这套拆解状态的模型把所有紧固件、密封垫片、定位销都做了等比例还原，能清晰看到缸盖侧与增压器壳体连接的螺栓孔位排布——靠近排气侧的螺栓间距更密，是因为该区域工作温度更高，密封垫片的热蠕变更明显，加密螺栓能均匀压紧密封面，避免局部压力不足出现漏气。涡轮端的叶轮叶片做了等厚曲面处理，叶片根部与轮毂的过渡圆角没有做简化，这个位置是应力集中高发区，实际加工时如果圆角过小，高转速下很容易出现疲劳裂纹，模型里保留的圆角参数能直接给数控加工提供参考，不用二次修正曲率。压气机壳与中间体的连接采用了止口定位加螺栓锁紧的结构，止口的配合公差选的是过渡配合，既保证装配时的同轴度，又不会因为过盈量太大导致拆卸维护时损伤壳体结合面。散落的紧固件里能看到不同长度的螺栓，靠近涡轮高温区的螺栓长度更短，是为了减少热膨胀带来的预紧力衰减，长螺栓用在温度较低的压气机侧，能提供更稳定的压紧力。旁通阀的执行机构安装支架做了弯折加强筋，避免高振动工况下支架共振断裂，执行器拉杆的连接球头预留了微小的活动间隙，用来补偿热胀冷缩带来的尺寸偏差，不会因为壳体变形导致阀门卡滞。缸盖本体上的冷却水道开孔与增压器的冷却油路接口位置做了错位避让，避免装配时管路干涉，密封胶圈的安装槽深度做了精准控制，槽深过浅会导致胶圈压装时被切损，槽深过深则会导致密封比压不足，模型里的槽深参数完全匹配实际密封件的压缩量要求。拆解状态的排布能让装配人员清晰看到每个零件的安装顺序，不用反复对照二维图纸查找定位关系，尤其是那些细小的定位销、密封垫片，很容易在装配时漏装或者错装位置，这种爆炸视图的呈现方式能直接用于一线装配人员的作业指导，减少装错返工的概率。涡轮轴上的密封环安装槽位置也做了细节还原，密封环的开口方向在装配时需要错开润滑油道的开孔位置，模型里的槽位标识能直接提示装配要点，避免密封环对口导致润滑油窜入压气机腔。
