电脑电源拆解复刻12V直流无刷散热风机

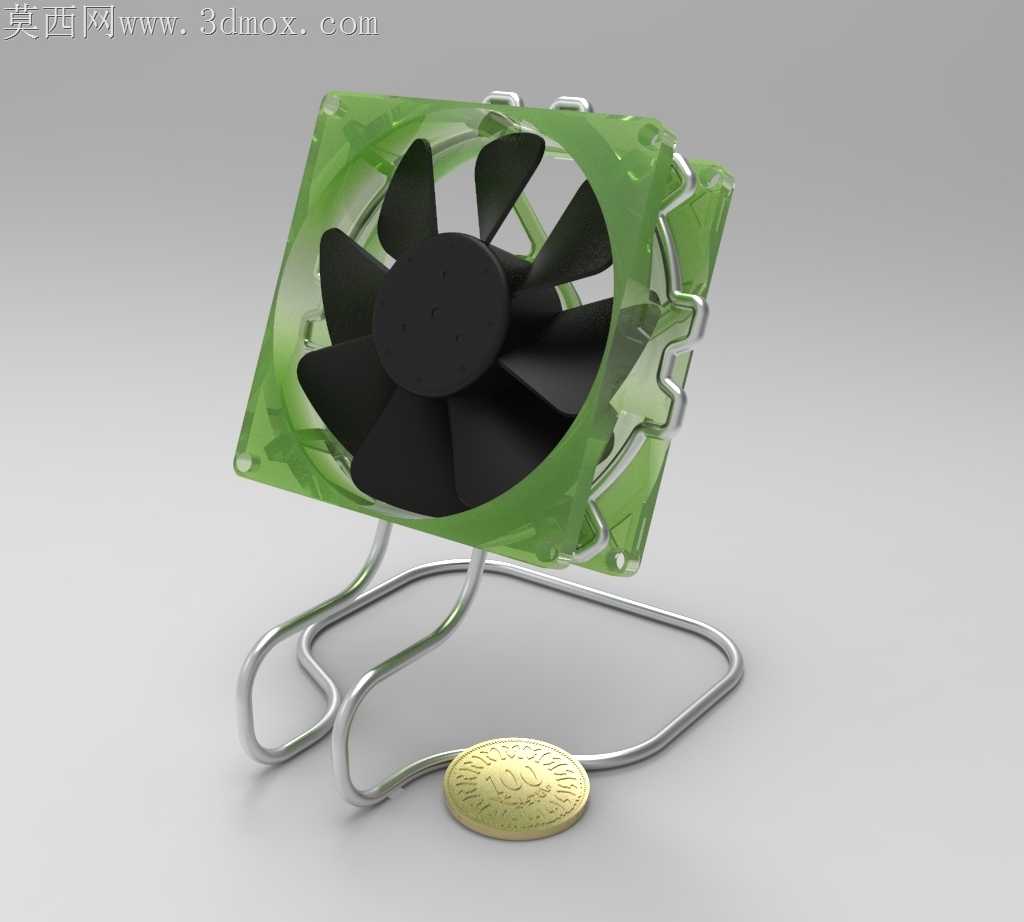

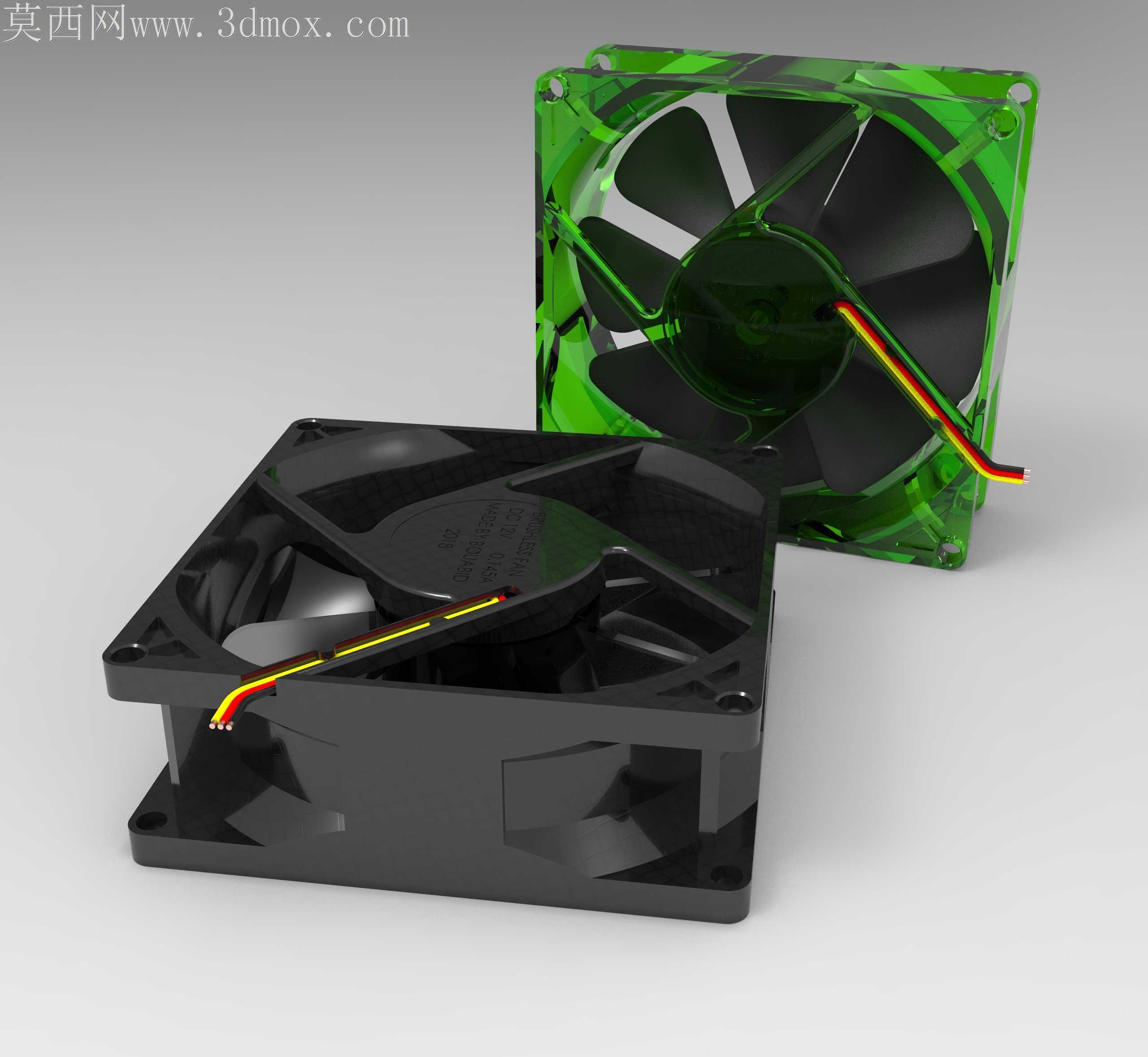

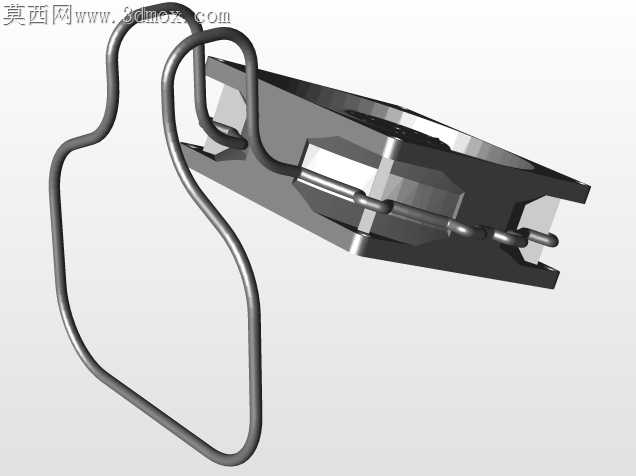

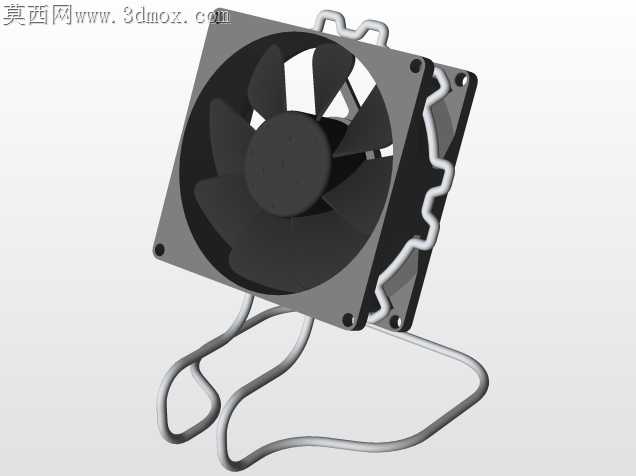

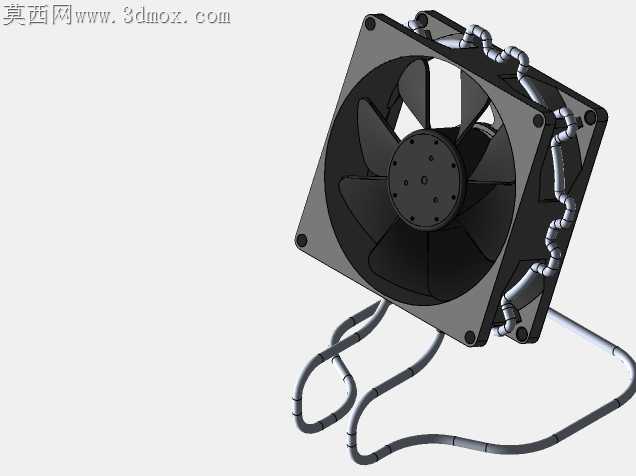

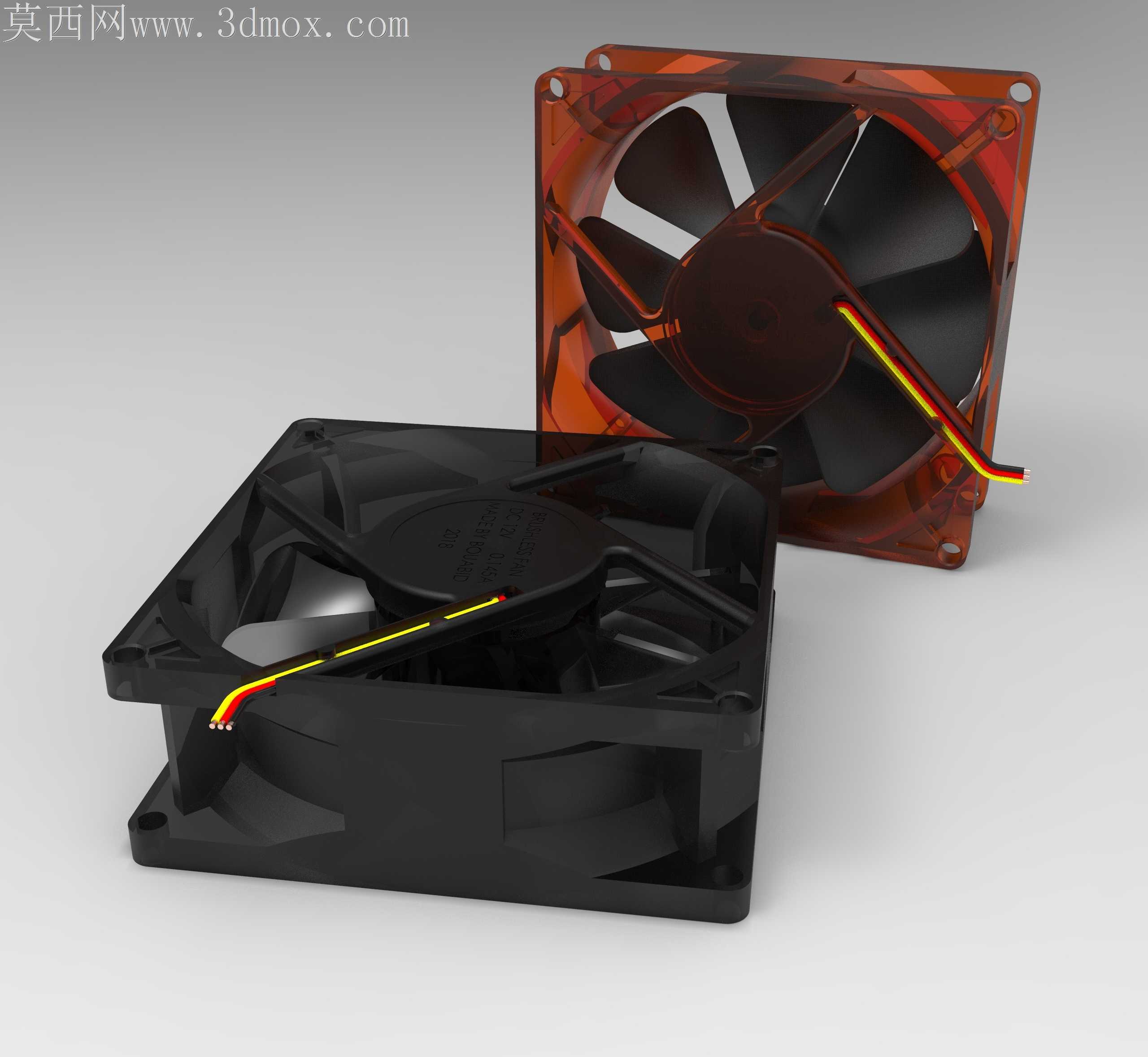

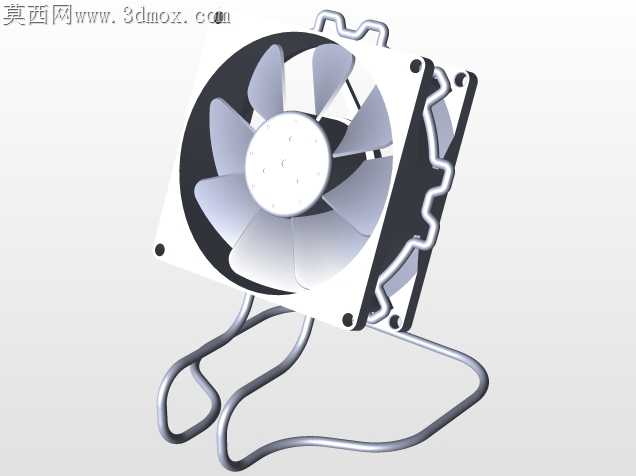

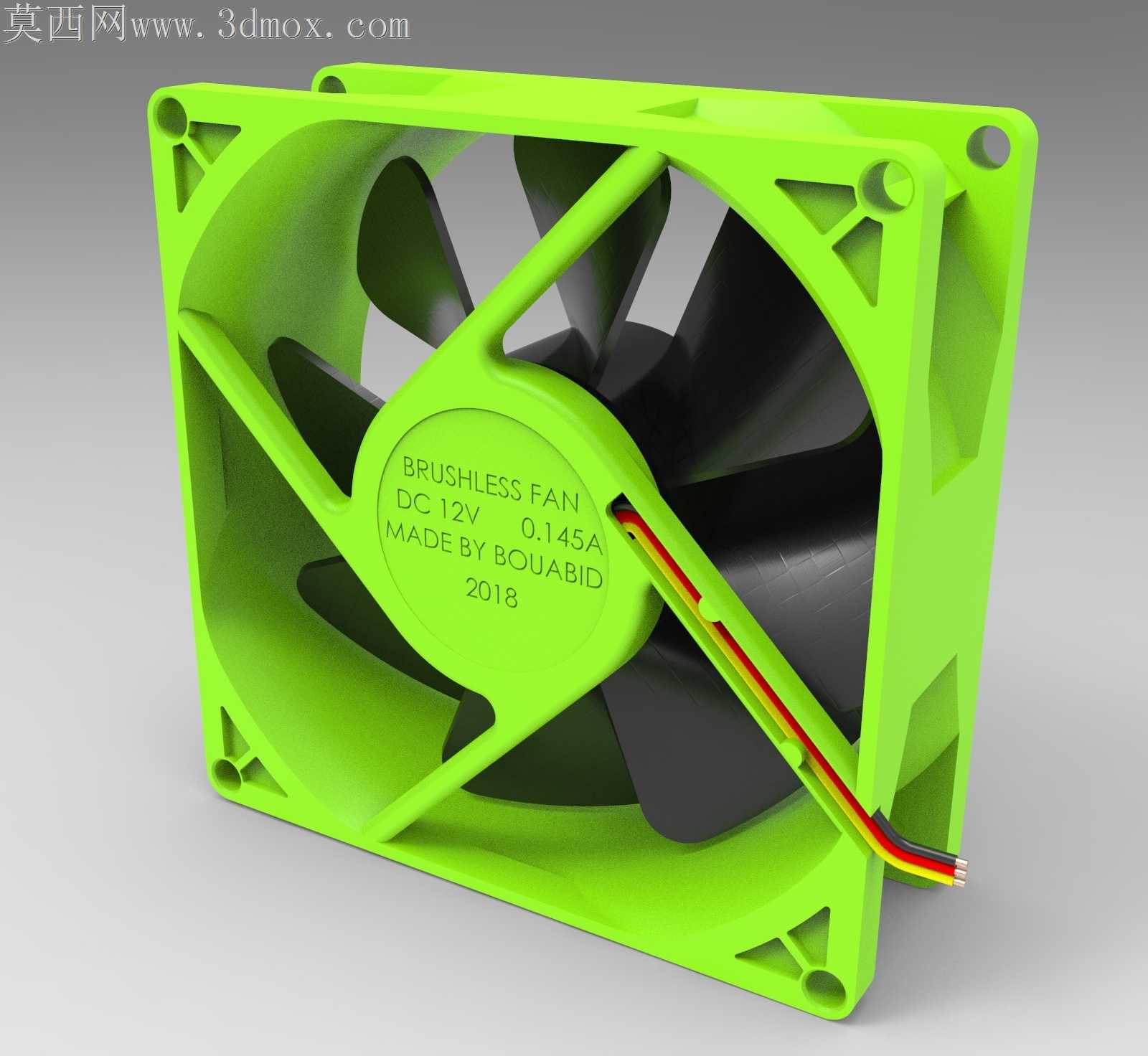

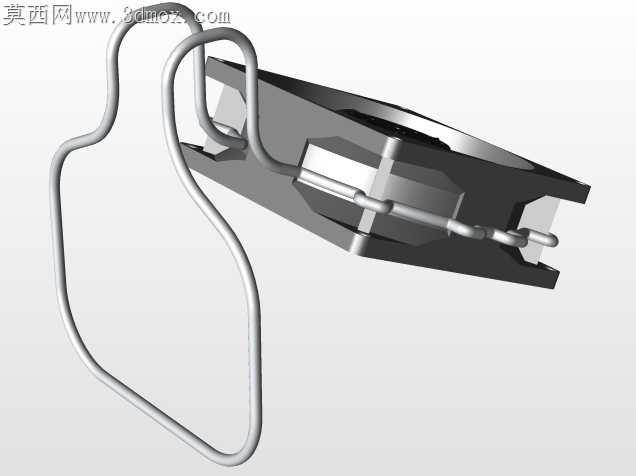

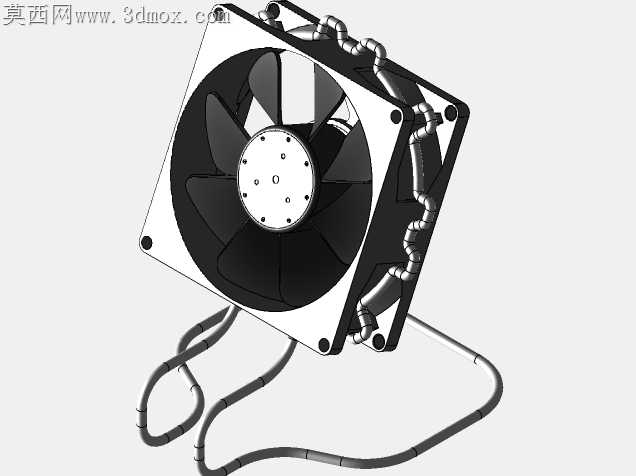

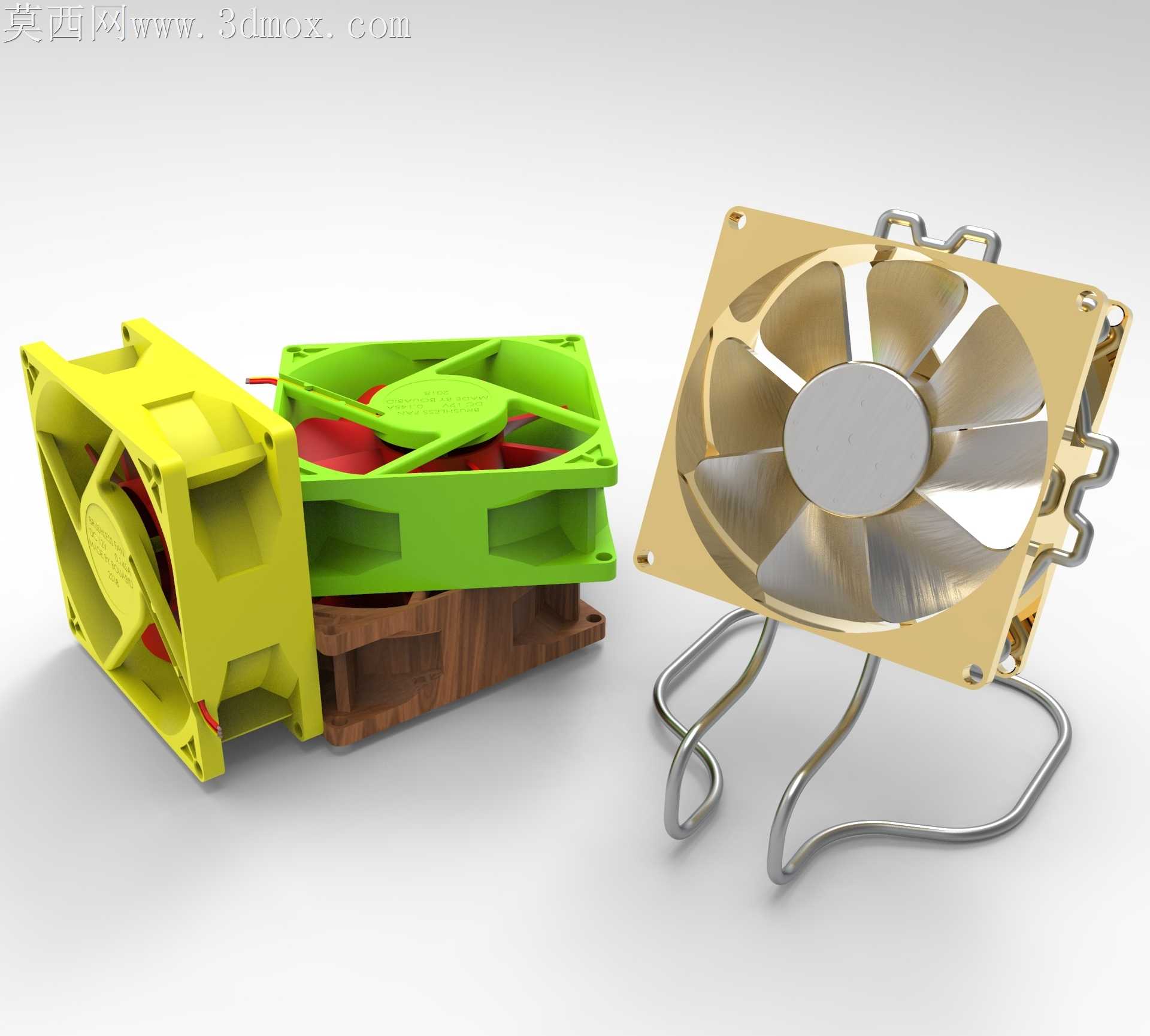

废旧电脑电源拆解下来的散热风机，长期在高温密闭机箱内运行，扇叶动平衡偏差、框架卡扣脆化、轴承位旷量是最常见的失效点，复刻这类实物零件时，加工适配的细节考量远比对外观的视觉还原更重要。扇叶的曲面弧度不能完全照搬旧件的磨损形态，旧扇叶边缘长期积灰形成的不规则凸起、高温形变产生的轻微翘曲都要在建模时剔除，保留原始设计的翼型切面，每片扇叶的安装倾角偏差控制在0.2度以内，避免注塑成型后动平衡不达标，上机运行出现高频震颤。框架边角的安装卡扣要做0.1mm的公差预留，旧件因为长期受热老化，卡扣尺寸已经出现轻微收缩，完全按实测尺寸建模的话，新加工的零件装到电源壳体上会出现卡接过紧、装配时卡扣崩断的问题，卡扣根部特意做了0.3mm的圆角过渡，抵消ABS材质注塑时的应力集中，减少长期冷热交替下的脆断风险。金属材质的风机支架没有照搬实物的弯折弧度，实物铁丝支架因为长期承重已经出现轻微形变，弯折处的R角做了统一调整，让支架和风机框架的接触位完全贴合，不会出现局部悬空导致的运行共振。不同材质的装配间隙要做区分，塑料扇叶和中心电机轴的配合位留0.05mm的间隙，既不会因为间隙过大出现扇叶窜动，也不会因为间隙过小导致热胀冷缩时扇叶卡滞；金属网罩和框架的卡接位间隙控制在0.08mm，兼顾装配顺滑度和卡接后的牢固度。扇叶表面的脱模斜度特意保留了1度的角度，没有为了外观顺滑做成完全垂直的立面，方便后续小批量注塑加工时顺利脱模，减少侧壁拉伤的瑕疵。中心电机的端盖平面做了轻微的粗糙度区分，和扇叶对应的位置预留了0.1mm的避让空间，避免扇叶高速旋转时和端盖发生摩擦。不同配色的风机框架，壁厚统一控制在1.2mm，没有因为外观颜色不同调整壁厚参数，保证不同批次加工的零件重量偏差控制在0.5g以内，减少后续动平衡校准的工作量。支架的金属丝直径和实物保持一致，弯折处的内R角没有做尖锐处理，避免弯折加工时出现金属开裂，同时也减少安装时划伤手部的隐患。出线口的位置做了微小的倒角处理，避免线材穿入时被塑料锐边割破绝缘层，复刻的零件不需要额外打磨就能直接适配原有电源的装配位，替换失效旧件时不需要二次修配。
