GoPro相机三脚架转接安装座结构设计

本模型为适配GoPro系列运动相机的三脚架转接安装座，建模阶段采用SolidWorks2010版本完成全参数化设计，首先以标准1/4-20三脚架螺纹接口为基准绘制底座圆形草图，通过拉伸凸台命令生成带圆角过渡的圆盘底座，底座边缘设置0.5mm倒角避免安装时刮伤设备表面；上部铰接座部分先绘制双凸耳对称草图，拉伸后通过异形孔向导生成铰接轴安装通孔，凸耳之间预留标准运动相机连接脚的适配间隙，间隙公差设置为0.2mm保证插拔顺畅无卡滞，中间的缓冲槽结构通过拉伸切除命令完成，整体建模过程全程保留特征参数，可根据不同型号GoPro的安装尺寸快速调整凸耳间距、底座直径等核心参数。

参数设计层面严格遵循摄影器材行业通用标准，底座总直径30mm，整体高度22mm，铰接轴孔直径4mm适配通用锁紧螺丝，1/4-20螺纹孔深度设置为8mm，符合三脚架快装板的通用旋入深度要求，凸耳厚度3mm保证足够的结构强度，可承受运动相机在户外剧烈运动场景下的载荷冲击，所有圆角过渡半径统一设置为1mm，既避免应力集中提升结构耐用性，也符合注塑加工的拔模要求。

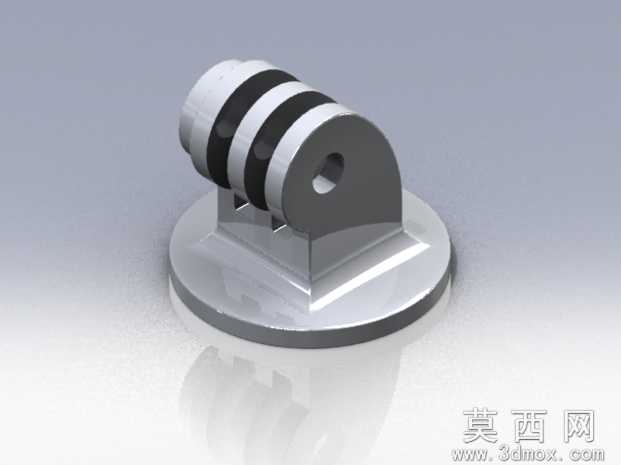

渲染材质部分采用工程塑料与金属质感结合的表现方式，底座与铰接座主体赋予哑光ABS工程塑料材质，表面粗糙度设置为Ra0.8还原真实配件的磨砂触感，铰接孔内壁赋予抛光金属材质模拟金属轴套的耐磨特性，渲染场景采用浅灰色渐变背景，添加45度角柔光光源，底部生成柔和倒影突出模型的立体轮廓，清晰展示各部分结构细节。

结构原理上该安装座实现了标准三脚架接口与GoPro专用接口的转接功能，底部1/4-20螺纹孔可直接旋入任意标准三脚架、独脚架或桌面支架的安装螺丝，上部双凸耳结构可直接卡入GoPro相机底部的连接卡槽，穿过铰接轴螺丝后可实现相机俯仰角度的无级调节，拧紧侧面锁紧旋钮即可固定拍摄角度，中间的缓冲槽可在相机受到冲击时提供微小形变空间，避免硬连接导致的相机接口断裂。

软件兼容方面，模型为SolidWorks2010原生格式，可直接被SolidWorks2010及以上所有版本打开编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、破面等问题，方便不同软件使用习惯的设计者进行二次修改。

研发教学应用层面，该模型可作为摄影配件结构设计的教学案例，帮助学习者掌握参数化建模、标准件适配、公差配合设计的相关技巧，也可作为3D打印的原型文件，直接打印后用于个人运动相机的配件改装，还可作为注塑模具设计的参考原型，用于量产型GoPro转接配件的开发设计，为摄影器材配件的个性化改装、小批量生产提供可靠的三维模型基础。
