机柜用全隐蔽式铰链三维结构设计

本模型为机柜配套的全隐蔽式铰链三维结构，建模阶段以实际机柜安装的空间尺寸为基准，先完成铰链底座、活动转臂、安装翼板的基础轮廓草绘，通过拉伸、切除、倒角等基础特征搭建主体框架，再逐一细化十字槽螺钉、调节偏心轮、缓冲阻尼块、安装定位孔等细节结构，所有特征参数均参照五金铰链行业通用公差标准设置，确保各部件装配间隙符合实际生产要求，不存在特征干涉问题。

参数设计层面，模型严格匹配标准19英寸机柜的门板安装厚度与柜体框体间距，设置了前后、左右、上下三个维度的调节偏心结构，可实现±2mm的安装位置微调，所有安装孔位的孔径、孔距均对应机柜常用的M4、M5安装螺钉规格，转臂的转动角度设置为0-110度，满足机柜门板常规开启角度需求，同时设置了闭合限位结构，避免门板开启过度碰撞柜体。

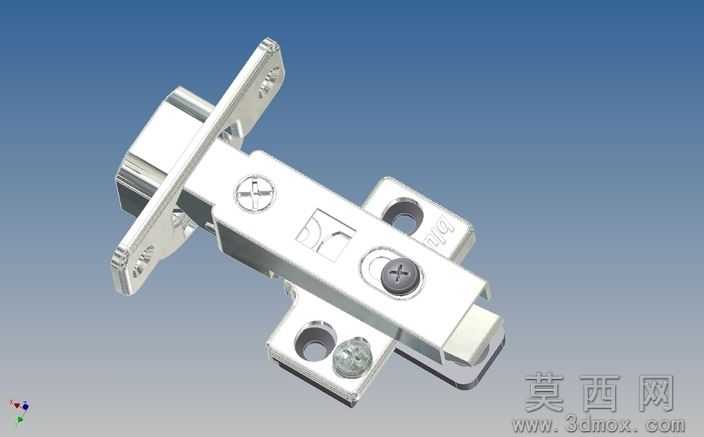

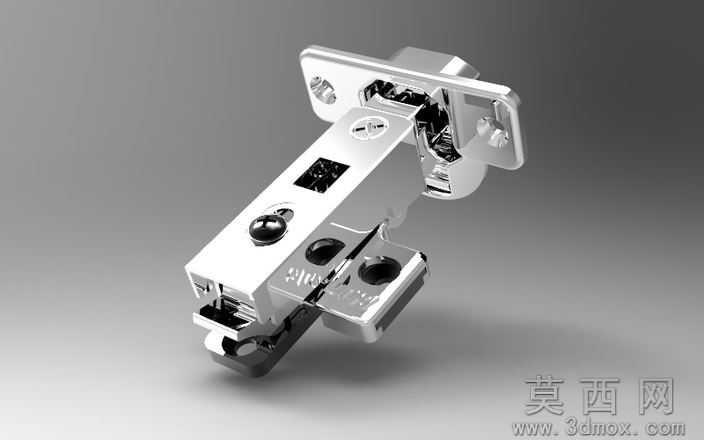

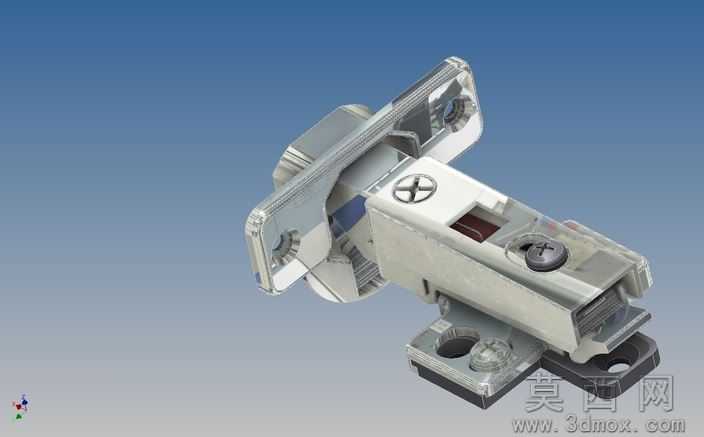

渲染材质环节，对铰链主体金属部件赋予哑光镀锌镍合金材质，还原五金件真实的金属磨砂质感，对调节螺钉部位赋予不锈钢亮面材质，对内部缓冲阻尼块赋予黑色橡胶材质，场景采用渐变蓝灰背景搭配柔和三点布光，清晰呈现铰链的结构细节与装配层次，同时保留了线框预览模式可查看内部隐藏的螺钉装配关系。

结构原理上，该铰链采用四连杆联动结构实现完全隐蔽效果，门板闭合时所有结构完全隐藏于柜体与门板的安装缝隙内，外部无裸露部件，兼具防盗与美观属性，通过偏心调节螺钉可实现门板与柜体的间隙调整，内部设置的阻尼结构可让门板闭合时实现缓冲，避免撞击产生噪音与漆面损伤，安装翼板的双向固定孔位可适配不同安装基面的固定需求。

软件兼容方面，模型原生基于Autodesk Inventor2011版本搭建完成，同时导出了STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，导入后可直接进行编辑修改、装配干涉检查、工程图导出等操作，STL格式可直接用于3D打印手板验证。

研发教学应用层面，该模型可作为机柜结构设计人员的五金件选型参考，直接导入整机装配体完成机柜门板的装配设计，也可作为机械专业学生学习连杆机构、五金连接件设计的教学案例，帮助理解隐蔽式铰链的运动原理与公差配合设计，同时可用于五金生产企业的产品改型研发，缩短新品开发的建模周期。
