移动井架钻机主甲板侧滑系统结构模型

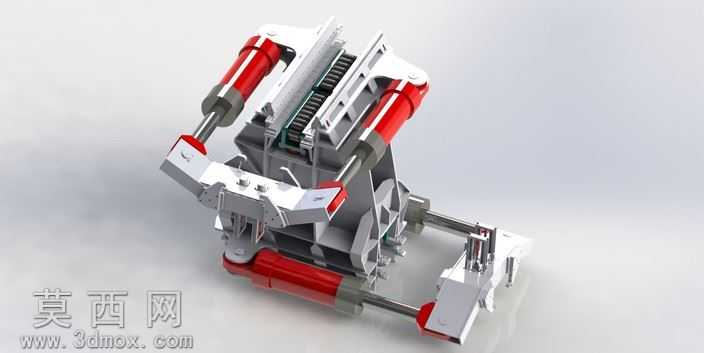

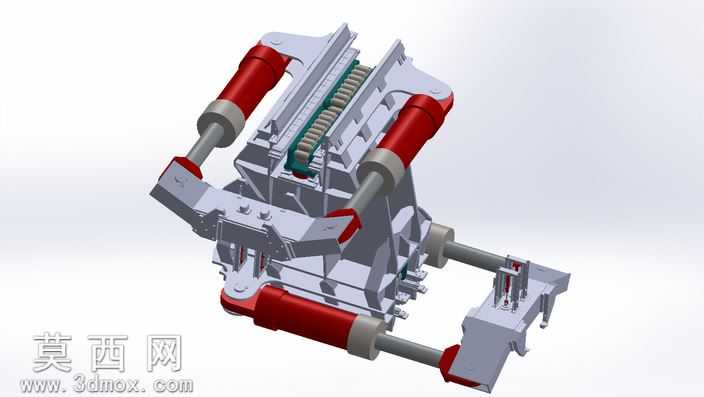

本模型为移动井架钻机主甲板配套侧滑系统的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先依据钻机甲板的安装空间、滑移行程、承载载荷等核心设计指标，拆分出导向支撑框架、液压驱动油缸、滑移承载座、齿条传动副、限位锁定组件等独立功能模块，逐一完成单个零件的草图绘制、特征拉伸与切除，对油缸缸筒、活塞杆、导向滑轨、啮合齿条等关键受力零件做了细节结构还原，保留了安装孔位、密封槽、定位台阶等实际加工所需的结构特征，未做过度简化处理。装配过程中严格按照实际机械配合关系添加约束，导向滑轨与滑移座之间添加滑动配合约束，液压油缸的缸筒与底座、活塞杆与滑移架之间添加同轴与行程限位约束，齿条与传动齿轮之间添加齿轮啮合配合，确保整体装配体可实现真实的侧滑动效模拟，能够直观演示侧滑系统的工作行程与动作逻辑。渲染阶段采用金属质感材质区分不同零部件，主体承载框架采用哑光喷塑钢材材质，液压油缸缸筒采用亮面镀铬金属材质，油缸端盖与密封件采用红色工程塑料材质，传动齿条与齿轮采用调质钢金属材质，通过调整环境光与反射参数，清晰呈现各部件的结构层次与装配关系，避免不同材质部件视觉混淆。设计思路上围绕钻机井架的工位调整需求展开，该侧滑系统需在有限的甲板安装空间内实现稳定的横向滑移承载，采用多组液压油缸同步驱动搭配齿轮齿条辅助导向的结构，既保证大吨位载荷下的滑移驱动力充足，又通过双侧平行导向滑轨避免滑移过程中出现卡滞、偏斜问题，同时在滑移行程的两端设置了机械限位与锁定结构，确保侧滑到位后可实现刚性固定，满足钻井作业过程中的设备稳定性要求，整体结构布局紧凑，各部件预留了足够的安装维护空间，符合油田钻井设备的实际工况使用需求。
