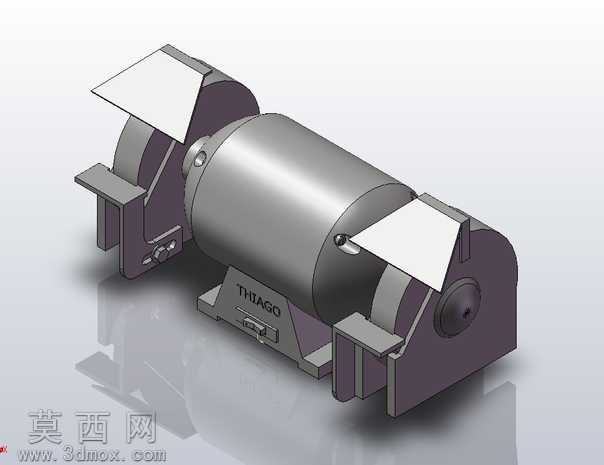

台式双轮砂轮机工业打磨设备三维设计

本作品为台式双轮砂轮机的三维数字化设计模型，采用SolidWorks完成全参数化建模流程，建模过程遵循工业设备实际生产的尺寸规范与装配逻辑，完整还原了砂轮机从动力核心到作业端、支撑结构的全部细节。建模阶段首先搭建中间的电机主体结构，以回转体特征为基础完成电机壳体的曲面过渡处理，壳体表面的标识区域通过包覆特征实现，还原了实体设备的铭牌标识细节，电机两端的输出轴位置做了精准的同轴度约束，确保后续砂轮安装结构的装配合理性。两侧的砂轮防护结构采用钣金特征与实体切削结合的方式建模，防护罩的弧形曲面通过放样折弯实现，上方的挡屑板调整了合理的倾斜角度，既还原了实际设备阻挡磨屑飞溅的功能结构，也通过角度约束保证了作业视角的合理性；砂轮下方的工件托架做了可调节的结构设计预留，托架的支撑筋、固定卡槽细节都做了1:1的还原，匹配实际砂轮机托架可调整角度适配不同打磨作业的功能特性。底部的安装底座采用加厚实体结构建模，底座上的开关安装槽、固定螺栓孔位都做了精准的特征刻画，底座表面的防滑纹理通过阵列特征实现，整体底座与电机主体的连接位置做了加强筋结构设计，还原实体设备运行时的结构稳定性需求。渲染阶段采用金属材质为主的材质体系，电机壳体赋予磨砂金属材质，调整合适的粗糙度参数模拟铸铁电机壳的哑光金属质感，两侧砂轮防护罩赋予深灰色硬质金属材质，挡屑板与工件托架赋予亮面冷轧钢材质，通过不同的金属粗糙度参数区分不同部件的材质差异，底座部分做了轻微的做旧质感处理，模拟车间实际使用的设备质感。场景布光采用三点布光方案，主光源从斜上方投射，打出设备主体的结构阴影，辅助光源补充两侧暗部细节，避免防护罩下方出现死黑区域，背光源勾勒设备的轮廓边缘，让整体模型在展示时结构层次清晰，各部件的装配关系一目了然。设计过程中充分考虑了台式砂轮机的实际功能逻辑，所有活动部件的位置都预留了合理的运动间隙，比如砂轮与防护罩的间隙、托架与砂轮的安全距离都符合五金打磨设备的安全规范，整体模型装配约束完整，无干涉错面问题，既可以作为工业设备教学的展示模型，也可以作为五金工具类产品设计的参考原型，完整呈现了常规台式砂轮机的结构组成与工业设计特点。
