多爪式机械液压钳夹持作业结构设计

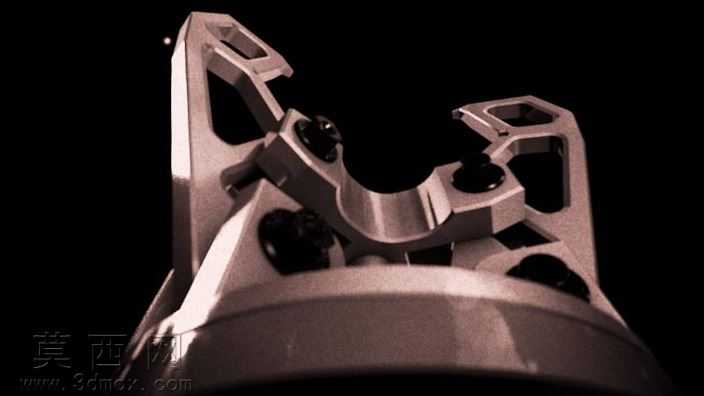

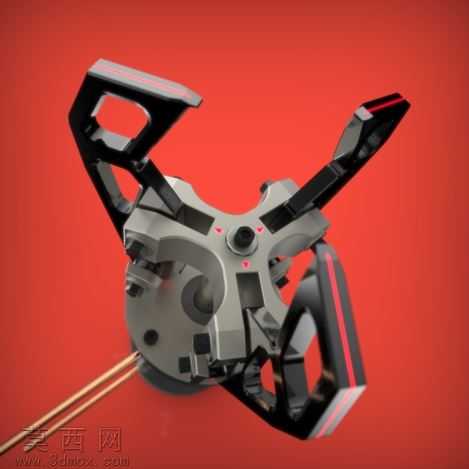

本作品为多爪式机械液压钳的三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先对液压钳的核心回转基体进行基准定位，以中心轴为阵列基准完成三组夹持臂的对称布局设计，每一组夹持臂都通过独立的铰接结构与中心基体连接，确保夹持动作同步性。建模过程中对铰接销轴、限位卡槽、驱动连接位等细节结构做了精细化处理，所有配合面都预留了合理的装配公差，避免结构干涉问题。材质渲染阶段，针对不同部件做了差异化材质分配：中心回转基体采用磨砂金属材质，还原合金钢构件的哑光金属质感，表面添加细微的加工纹理与使用痕迹，提升真实感；三组夹持臂采用黑红撞色的硬质工程塑料搭配金属嵌件材质，手柄握持区域做了防滑纹理处理，边缘添加红色装饰条强化视觉辨识度；被夹持的铜质线材采用高反射黄铜材质，还原铜材特有的暖调金属光泽，场景背景选用高饱和度正红色，通过光影对比突出液压钳的结构轮廓。结构设计上，该液压钳采用液压驱动的同步夹持原理，中心液压腔输出的推力通过内部连杆结构传递到三组夹持臂，驱动夹持臂绕铰接点同步收拢，实现对棒材、线材类工件的稳定夹持，张开状态下可适配不同直径的工件夹持需求，夹持臂末端的V型卡口设计能够适配圆形、异形截面工件，避免夹持打滑。设计过程中通过运动仿真验证了夹持动作的流畅性，对快捷键触发的动画演示做了关键帧设置，完整呈现液压钳从张开到收拢夹持的全动作流程，每一处铰接位的运动轨迹都经过反复调试，确保动作逻辑符合机械传动原理，不存在运动死点或结构错位问题，整体结构兼顾了夹持稳定性与操作便捷性，可作为液压夹持工装设计的参考方案。
