货运电梯井道框架及轿厢结构设计

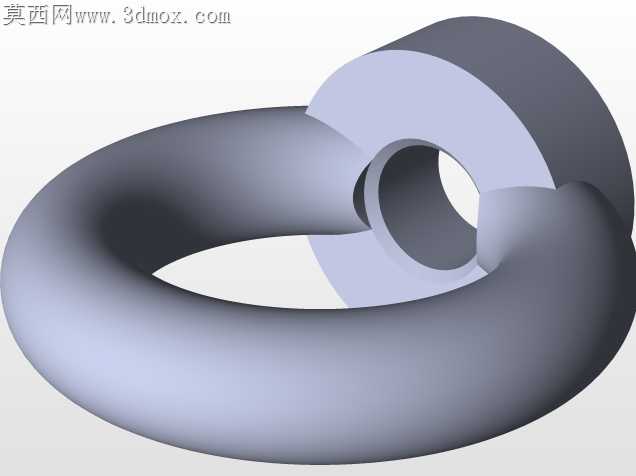

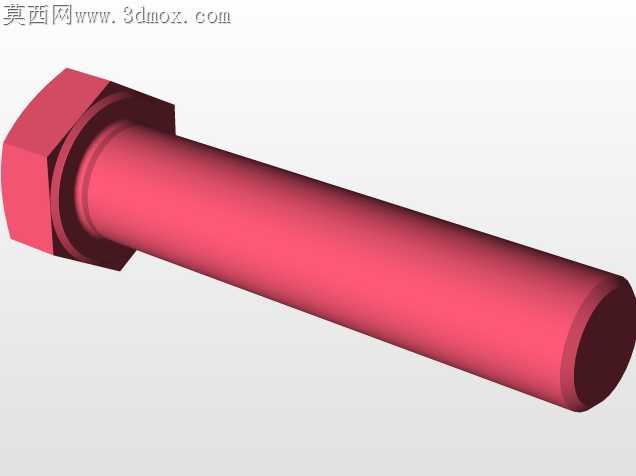

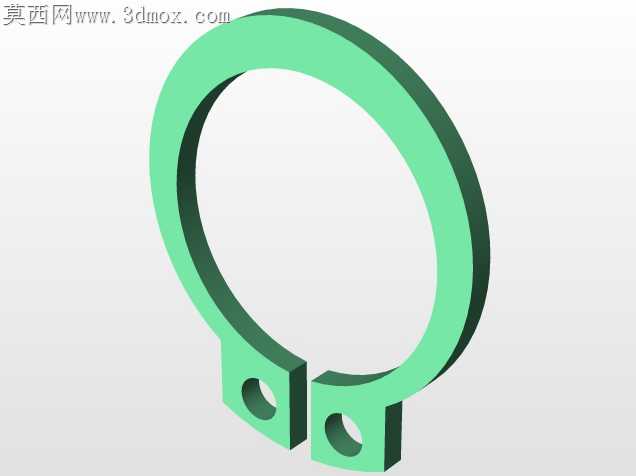

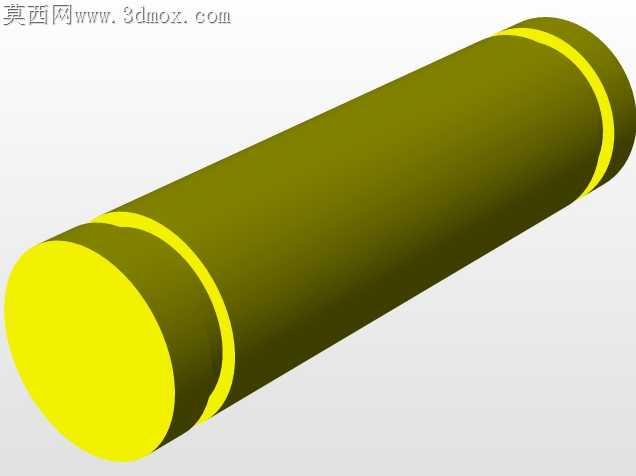

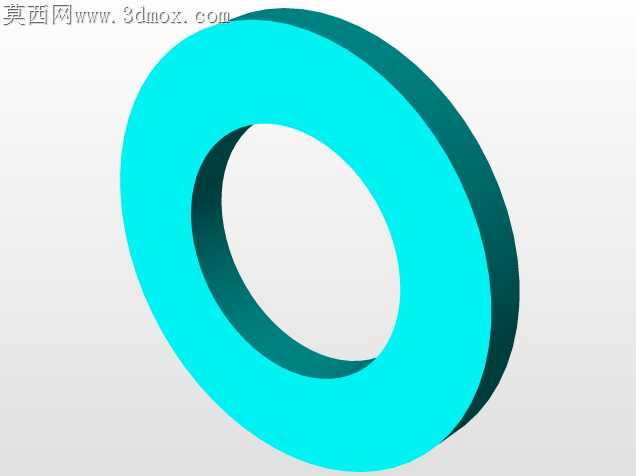

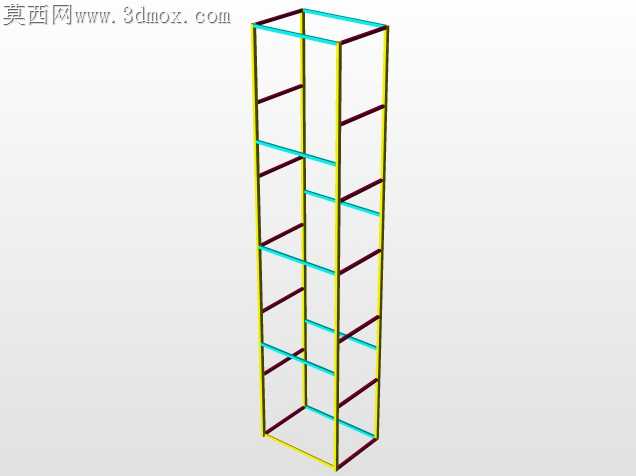

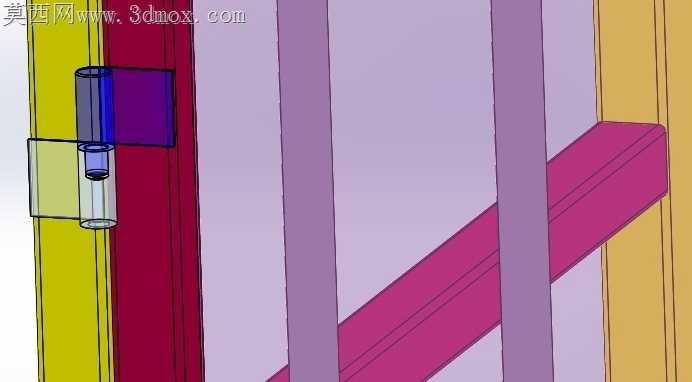

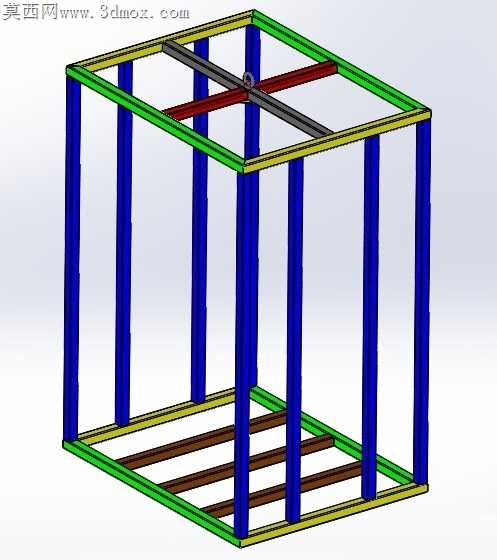

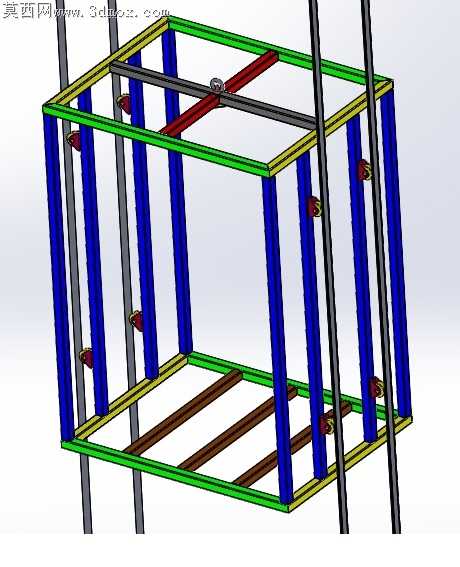

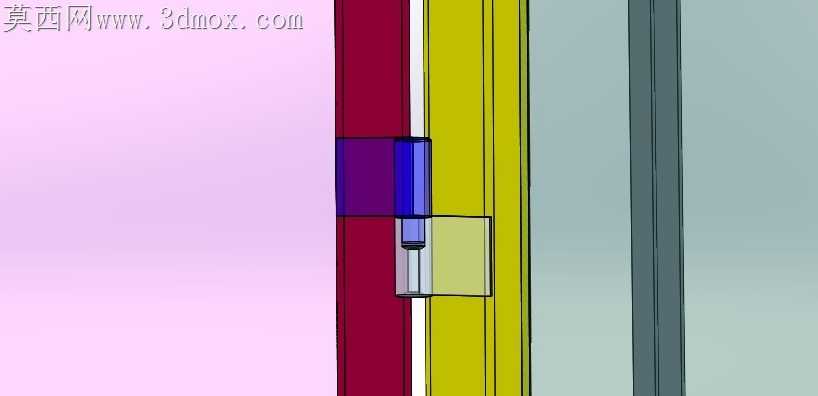

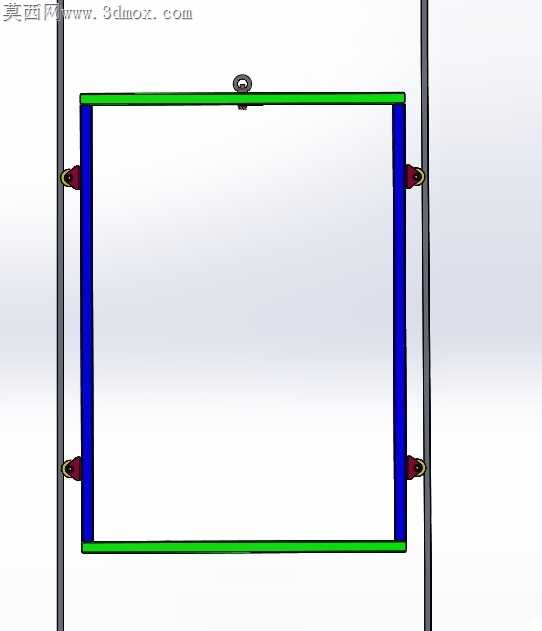

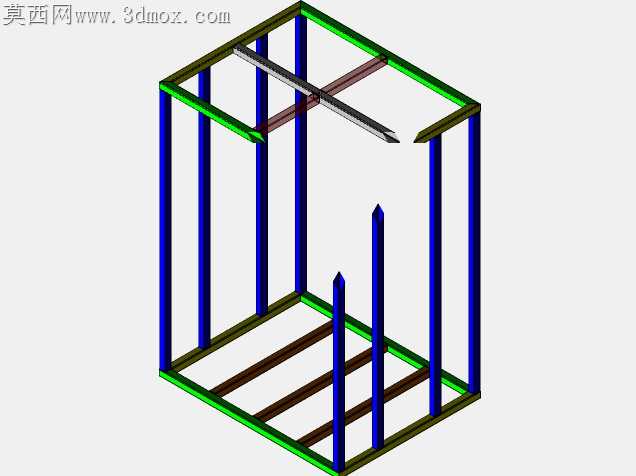

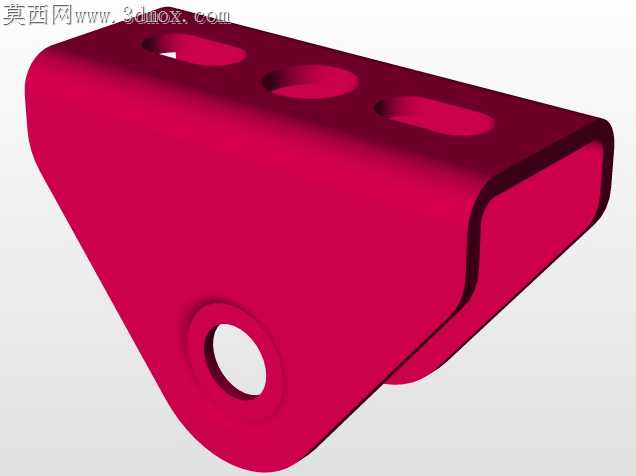

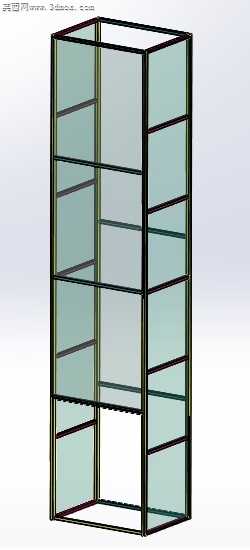

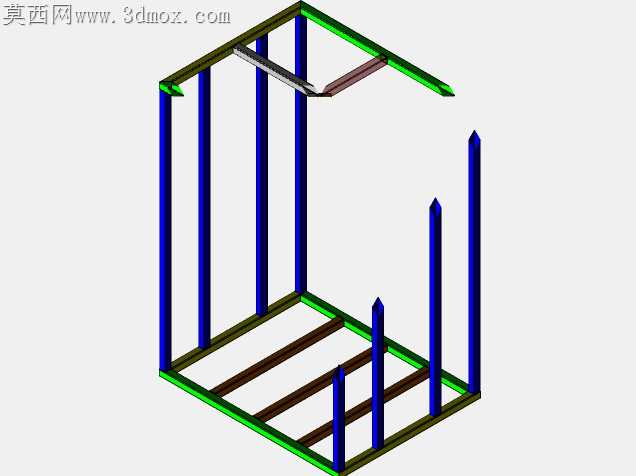

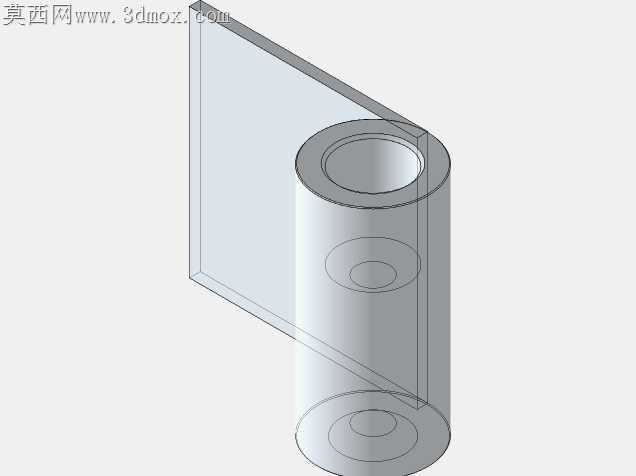

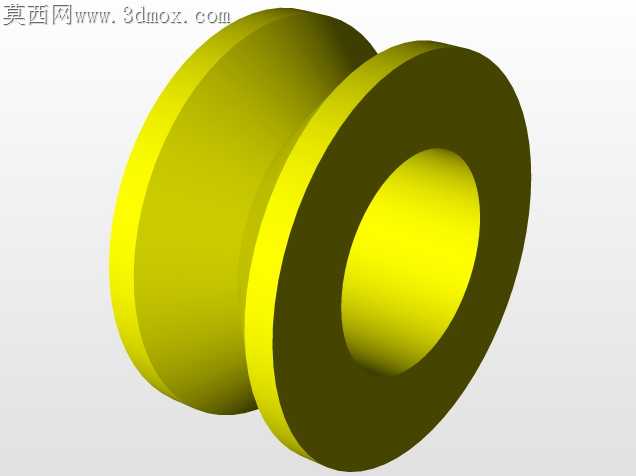

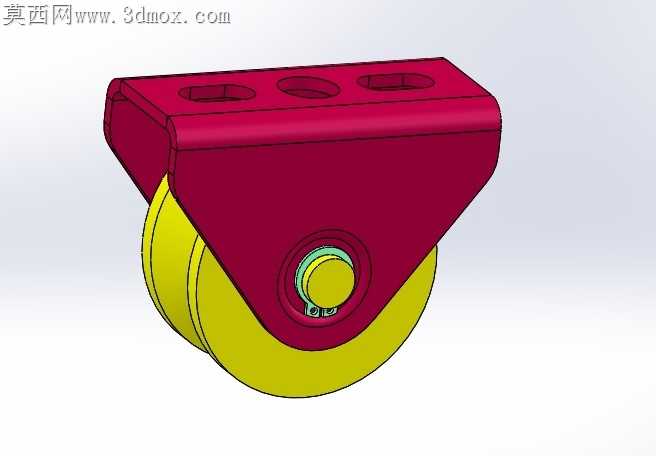

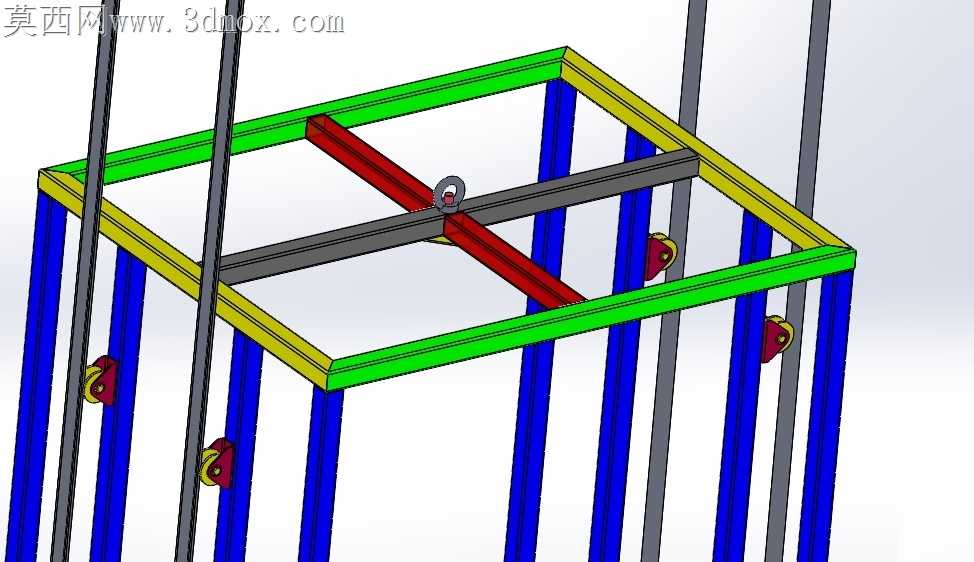

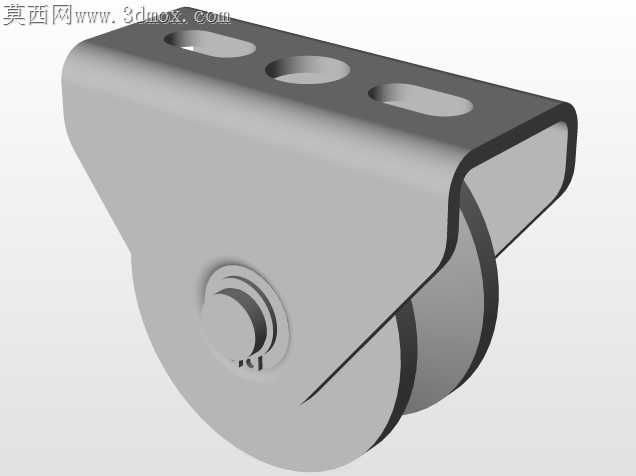

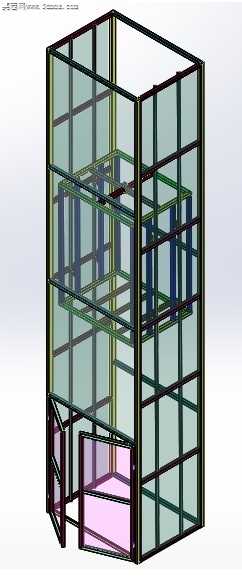

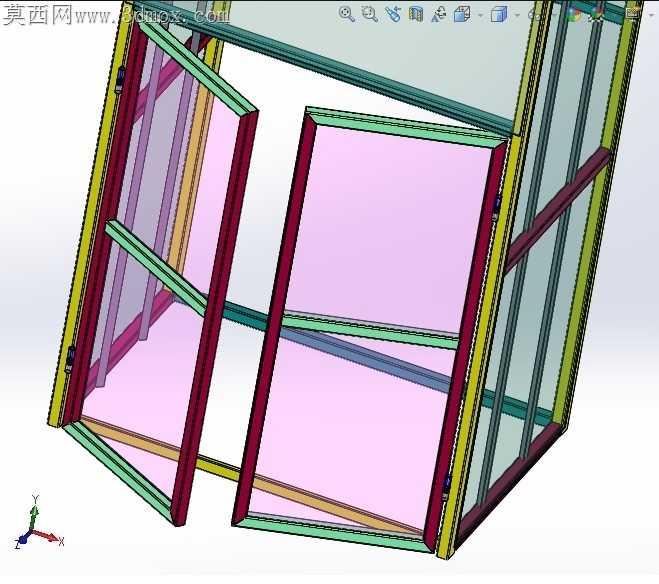

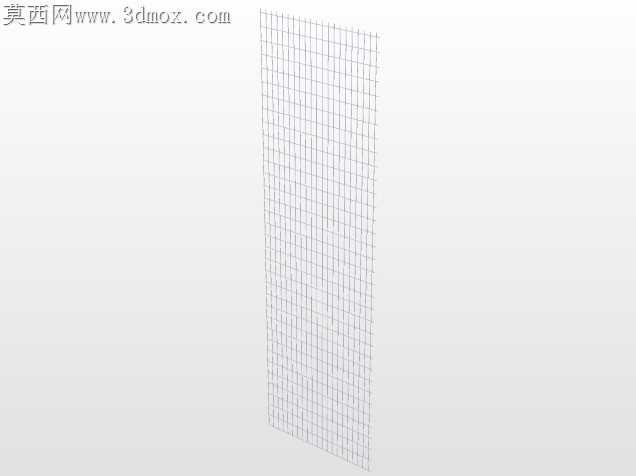

现场货运电梯安装常遇到井道框架焊接变形、层门开关卡滞、滑轮导轨磨损不均的问题，这套结构设计从加工适配角度逐一破解落地难题。井道框架采用分段式方管拼接方案，摒弃传统整根型材满焊的工艺，每段竖框与横撑的连接位预留0.2mm焊接收缩余量，焊接前用定位工装卡紧对角尺寸，避免焊后框架扭曲导致导轨安装面失平，后续无需大量铣削找平，能压缩近三成现场安装工时。层门组件的铰链组做了偏心调节结构，装配时无需反复打磨铰链座，转动偏心轴套就能调整门页与门框的贴合间隙，哪怕焊接钢丝网面板时出现轻微形变，也能通过调节补偿，不会出现开关门蹭框、闭合不严漏缝的情况。轿厢底部的滑动框架与导轨配合面，特意选用带双滚珠轴承的V型槽轮，轮槽与导轨的接触线做了15°倒角处理，既避免硬接触刮伤导轨镀锌层，又能抵消安装时导轨的平行度误差，滑轮运行时不会出现啃边、异响问题，就算长期承载重型货物，轮体磨损也能保持均匀。底部钢丝网面板的焊接采用分段点焊工艺，网片与框架的焊点间距控制在80mm，既保证网面承重时不会松脱变形，又不会因为连续焊接导致网面受热翘曲，站在轿厢内不会看到凸起的焊疤或凹凸的网面。井道外围的防护玻璃采用嵌槽式安装，槽内预留3mm的橡胶缓冲垫间隙，玻璃安装时不用硬敲入槽，后期电梯运行产生的振动也不会直接传导到玻璃上，避免玻璃受振开裂。轿厢底部的缓冲止位块做了斜面导向，就算平层时出现轻微位置偏差，滑动框架也能顺着斜面滑入到位，不会出现硬碰撞导致框架移位。所有焊件的外露棱边都做了R2倒圆角处理，既避免安装时划伤施工人员，也不会因为应力集中在长期受载时出现焊缝开裂。层门的滑动导轨采用下沉式槽型设计，灰尘、杂物掉落时会直接从槽底预留的排渣口落下，不会积在槽内导致门轮卡滞，日常维护时只需定期清扫槽口即可，不用频繁拆解清理。
