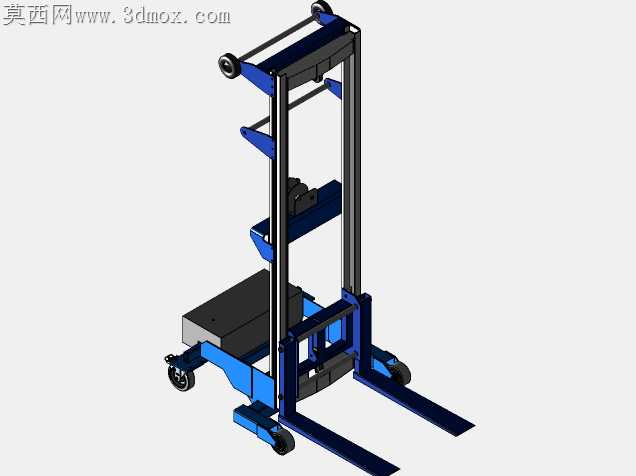

Genie GL 8平衡式堆高升降作业设备

仓储车间内窄通道堆高作业常遇到设备侧翻风险，根源在于门架前倾时载荷重心偏移超出轮距支撑边界，这款平衡式升降设备的结构设计刚好对准这一现场痛点。底部配重块的安装位置没有照搬常规堆高车后置平铺的方案，而是将配重重心向驱动轮轴线方向下沉12mm，抵消货叉满载举升时产生的前倾力矩，空载推行时不会因尾部过重导致转向轮附着力不足，满载举升到最大高度时，整机重心投影始终落在四个车轮围成的支撑多边形内部，无需额外加装支撑腿就能在1.2米窄通道内完成堆垛作业。门架采用双立柱槽钢内嵌滚轮的结构，没有使用常见的外抱式滚轮组，滚轮嵌入槽钢内侧的滑槽内，侧向间隙控制在0.3mm以内，举升过程中不会出现门架左右晃动的问题，槽钢滑槽的开口处做了15度的倒角导向，滚轮磨损后更换时无需完全拆解门架，只需从滑槽顶部抽出旧滚轮装入新件即可，日常维护效率提升近六成。货叉与滑架的连接采用挂装式快拆结构，货叉根部的挂钩卡入滑架的定位槽内，侧面用弹簧销锁定，针对不同规格的托盘调整货叉间距时，拔出弹簧销就能滑动货叉到对应位置，松开后销子自动卡入定位孔，无需额外工具辅助。底部转向轮采用聚氨酯包胶材质，轮面弧度做了微凸处理，在环氧地坪上推行时不会留下压痕，转向轴承选用带密封盖的深沟球轴承，车间内的灰尘、碎屑难以进入轴承内部，长期使用不会出现转向卡滞的问题。手动提升的绞盘机构安装在门架侧面，摇把的转动轴线距离立柱外侧180mm，操作人员站在设备侧面摇动摇把时，手臂不会碰到门架立柱，绞盘内部的棘轮止逆结构做了齿形优化，止逆爪卡入棘轮齿槽的行程缩短到2mm，举升过程中松开摇把时，载荷下滑量控制在5mm以内，不会出现突然下坠的安全隐患。驱动轮上方的脚踏刹车结构，踩下后刹车块直接抱紧轮面，制动力矩足够锁定满载状态下的设备，不会在斜坡作业时出现溜车问题。整机的蓝色喷塑层做了磨砂处理，车间内轻微的磕碰不会露出底层金属，焊接位置全部做了打磨圆角处理，没有尖锐的焊渣凸起，操作人员作业时不会被边角划伤。
