320公斤载荷乘客电梯曳引主机结构设计

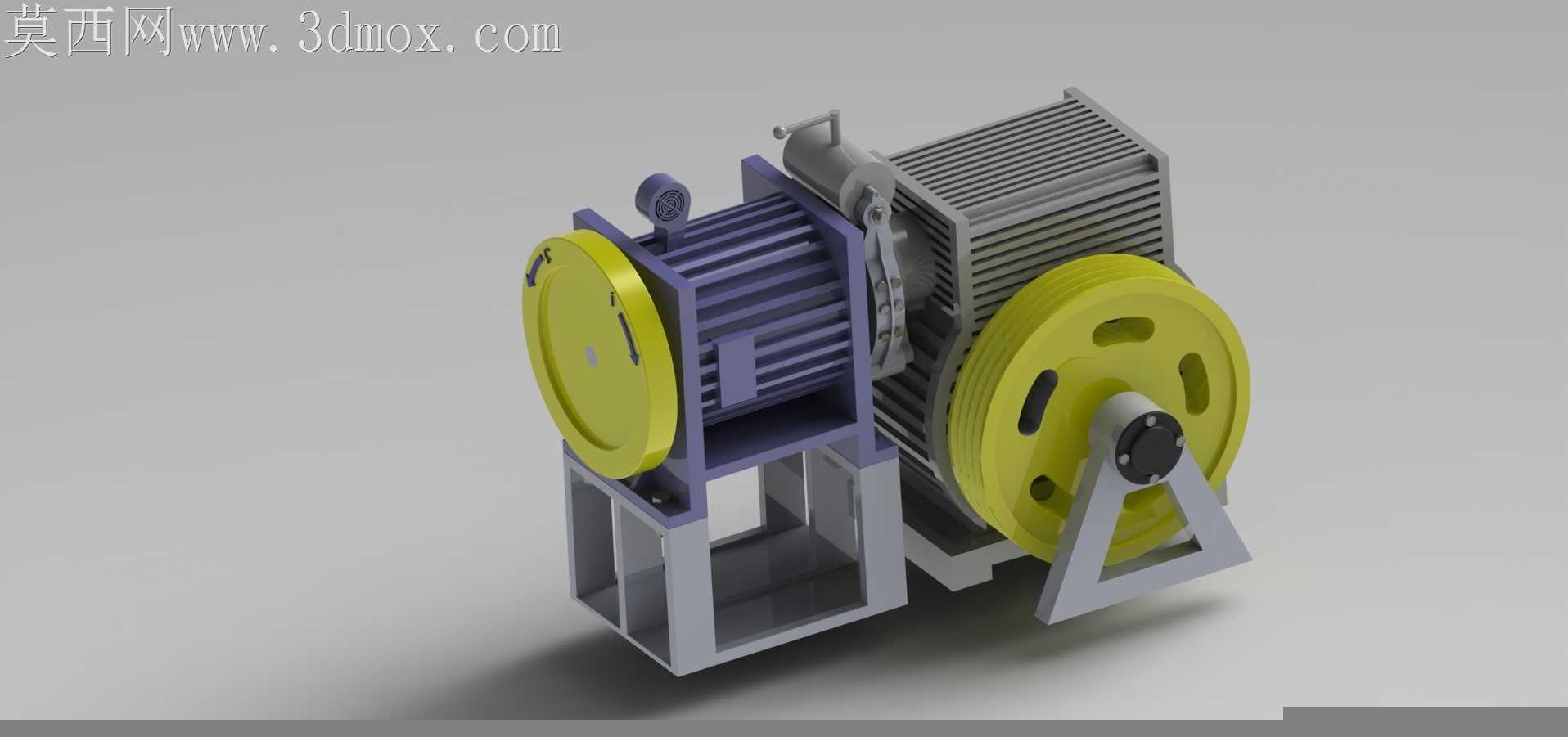

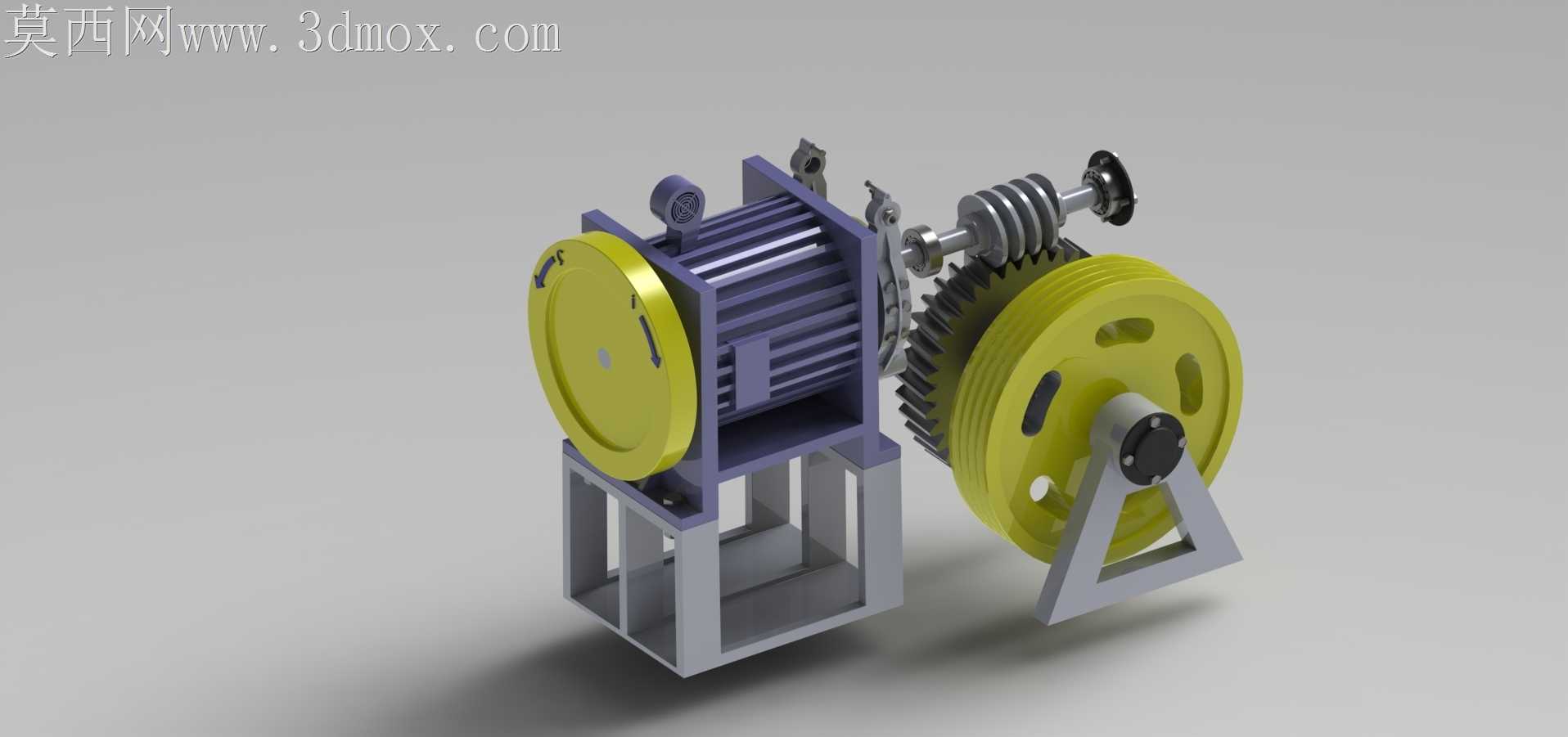

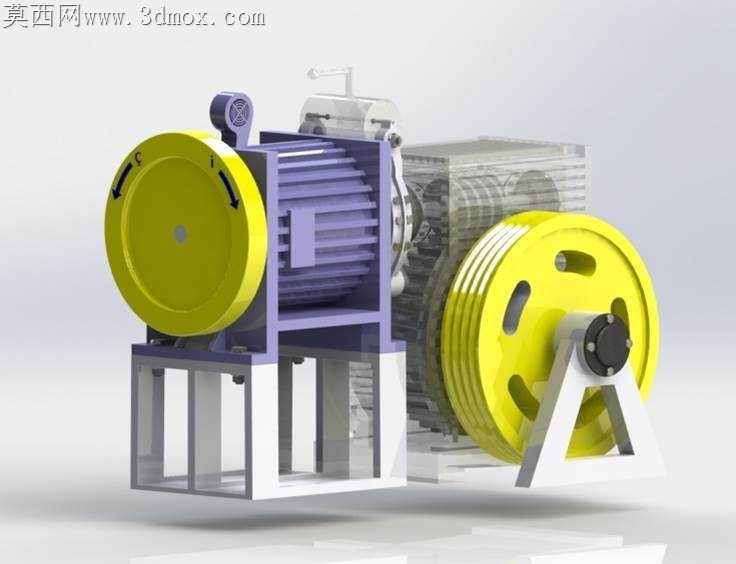

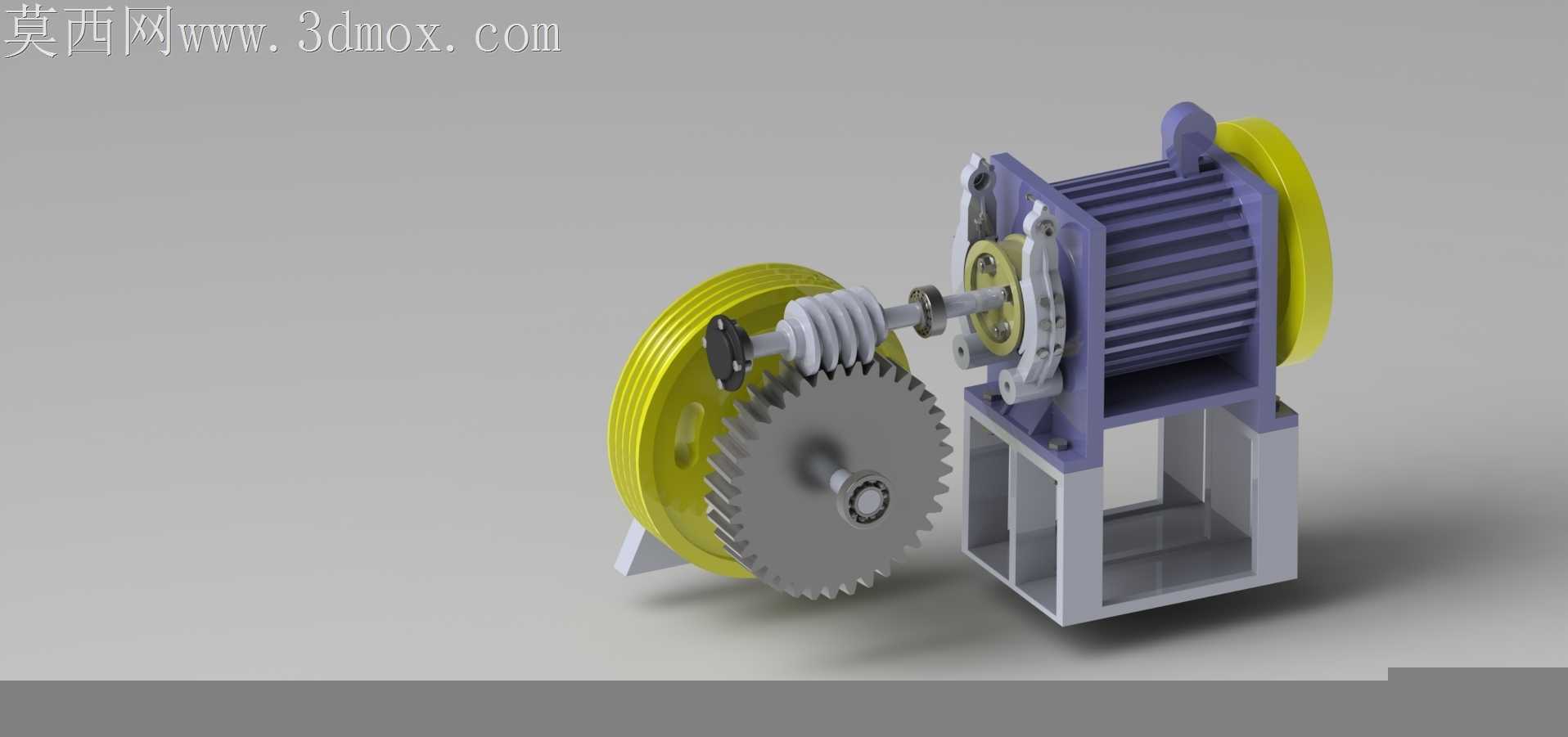

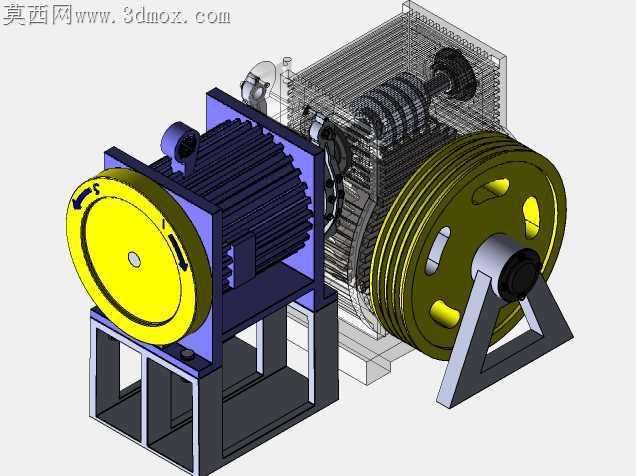

常规小载重客梯曳引机在现场安装时，常出现底座与机房承重梁匹配度差、绳轮偏摆引发的曳引绳磨损过快问题，这套320公斤级客梯曳引主机的结构设计，从加工适配的角度把这些现场痛点提前消化在三维结构阶段。主机底座采用分体式框架焊接结构，没有采用常见的一体铸造成型方案，铸造成型虽然前期建模时曲面过渡更顺滑，但小批量定制客梯的机房承重梁预留孔位偏差普遍在5-12mm区间，一体底座一旦加工完成就无法调整孔位，现场只能扩孔甚至重新焊接连接板，既破坏底座防腐层，也容易留下应力集中隐患。这套框架式底座的安装腰型孔预留了单边8mm的调节余量，腰型孔的边缘做了2mm的倒角处理，避免螺栓紧固时切削镀锌层产生锈迹，底座与曳引机本体的连接面设计了0.1mm的刮研余量，加工时不需要上高精度镗床，普通铣床就能完成配合面加工，安装时靠铜皮垫片就能调整整机水平度，把现场安装的适配成本压到最低。绳轮部分没有追求极致的轻量化做辐条式镂空，而是采用了带减重孔的实心轮缘结构，小载重客梯的运行频次不高，但绳轮的绳槽磨损直接影响电梯运行平稳性，实心轮缘的加工变形量比辐条结构小60%以上，绳槽精加工后圆度跳动能控制在0.05mm以内，不会出现运行中曳引绳跳槽、偏磨的问题。绳轮外侧的黄色防护罩没有做全包覆设计，而是留了15mm的观察缝隙，日常维保不需要拆护罩就能直接观察绳槽磨损情况，护罩的安装卡扣采用快拆结构，更换曳引绳时不需要拧下全部固定螺栓，扳开卡扣就能翻转护罩留出操作空间。电机与减速箱的连接法兰处设计了定位止口，止口的配合公差选了H7/k6的过渡配合，既不会因为过盈配合导致装配时需要铜棒敲击损伤轴承，也不会因为间隙配合出现运行中两轴不同心引发的振动噪音，法兰连接螺栓的孔位做了错位防呆设计，现场装配时不会出现螺栓孔对正但油封方向装反的低级失误。制动臂的铰接点处镶嵌了自润滑铜套，没有采用常见的滚针轴承，小载重客梯的制动动作频次低，滚针轴承长期静止容易出现点蚀，自润滑铜套不需要定期加注润滑脂，维保周期能拉长到2年以上，铜套的外径与安装孔采用过盈配合，内径与铰接轴留0.03mm的间隙，制动臂开合时没有卡滞感，抱闸间隙能稳定保持在0.2-0.3mm的合格区间，不会出现抱闸间隙不均导致的平层不准问题。整机的散热筋没有做等间距排布，靠近绳轮侧的散热筋间距加宽2mm，因为绳轮侧靠近制动轮，运行时制动轮的热量会传导到减速箱壳体，加宽的散热通道能让空气对流更顺畅，避免局部热量堆积导致润滑油提前变质。
