小型铝型材框架桌面级FDM3D打印设备

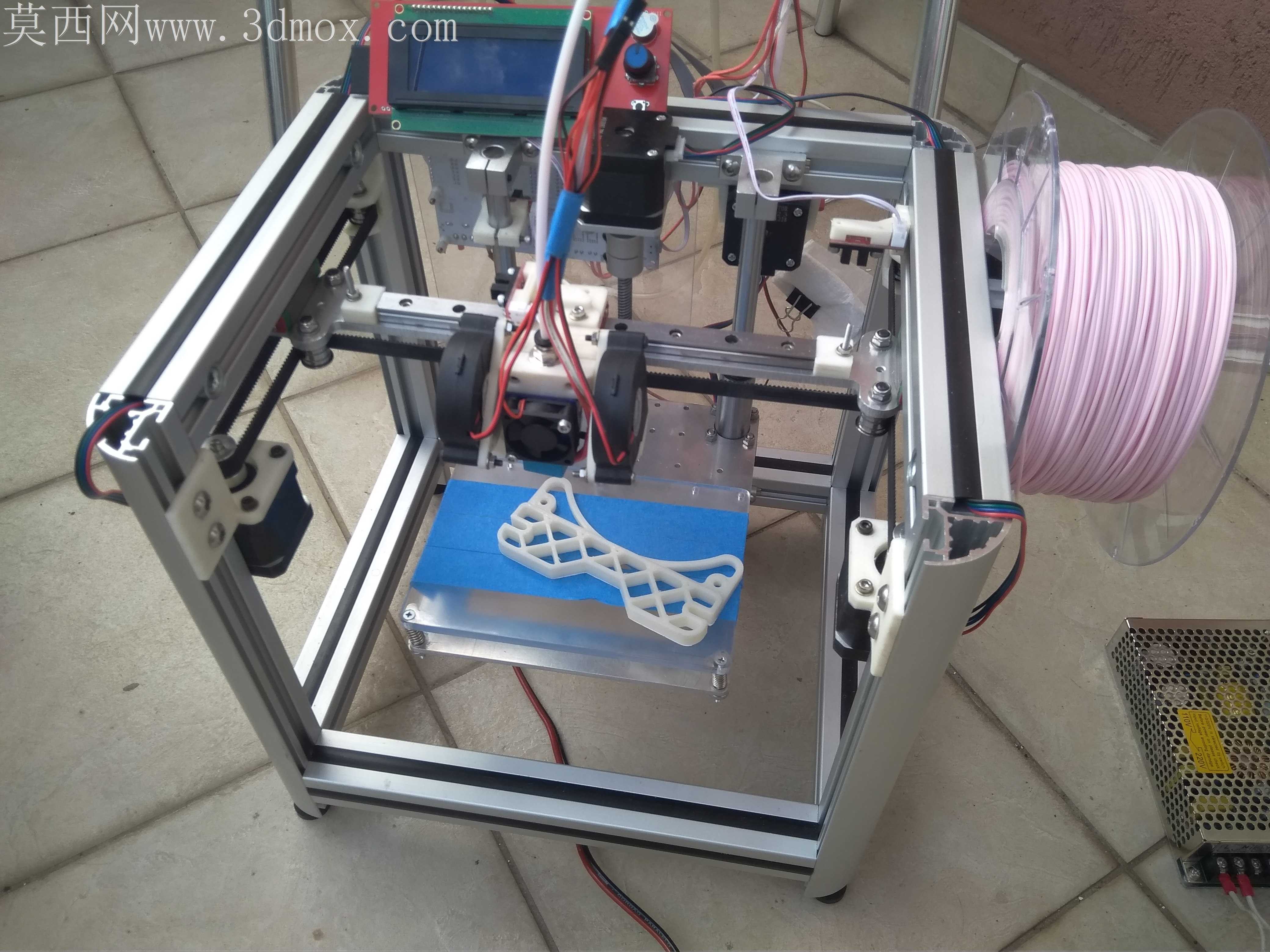

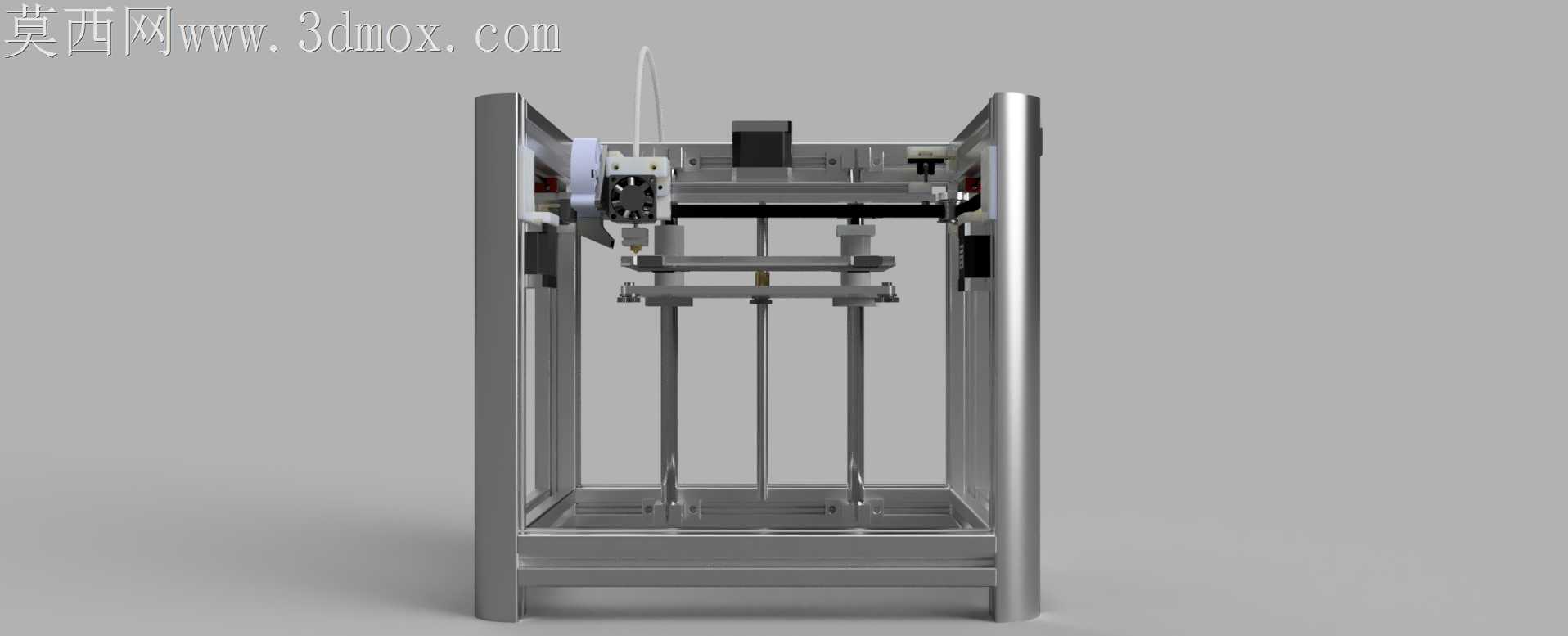

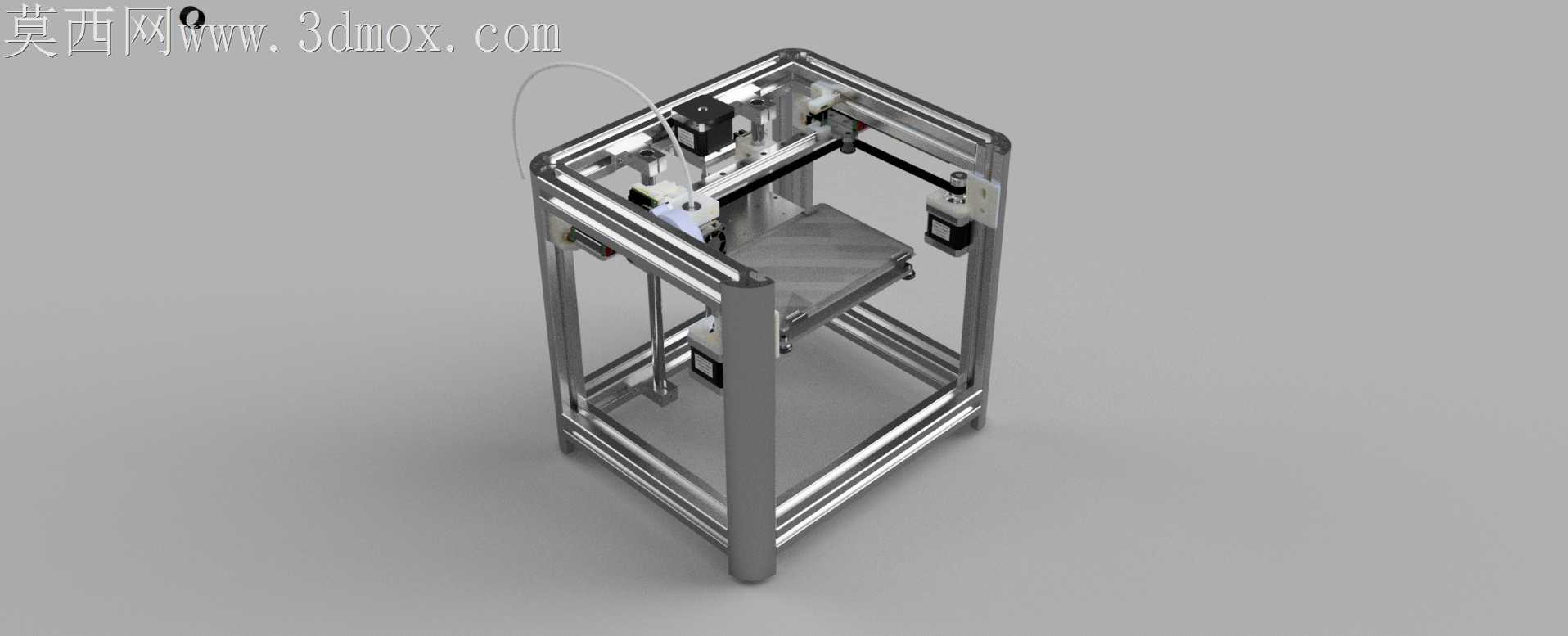

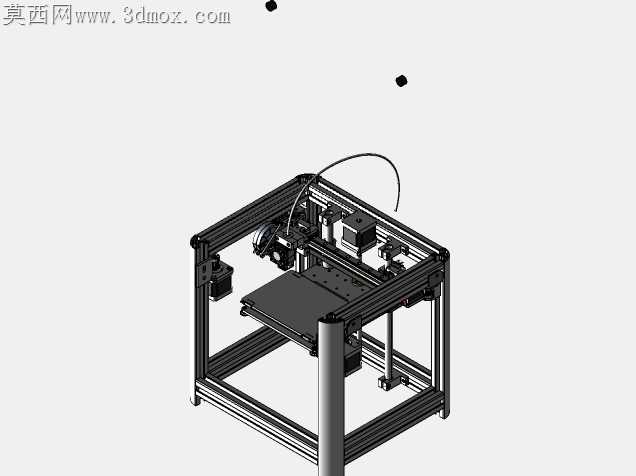

小尺寸容积式FDM设备的落地加工，最容易被忽略的是型材框架拼接后的累计形位公差，很多DIY机型在框架组装完成后，会出现X轴横梁与Y轴运动平面的平行度偏差超过0.2mm的情况，直接导致首层打印附着力不均、模型边角翘曲。这款机型的框架采用标准欧标铝型材搭建，所有角部连接位置预留了垫片安装槽，每个角位配置两片惰轮定位垫片，抵消型材切割端面的平面度误差，装配时不需要额外打磨型材端面，靠垫片的厚度微调就能把框架的整体平面度控制在0.08mm以内，大幅降低了个人组装的调试门槛。

线性导轨的选型搭配藏着很实际的成本与性能取舍，Y轴选用150mm长度的高组装线性导轨，承载打印平台的往复运动，足够应对150x100mm成型尺寸下的平台重量，不会出现高速运动时的导轨颤振；X轴选用200mm长度的微型线性导轨，配合挤出头的轻量化设计，把运动惯量压到最低，即使是120mm/s的打印速度下，挤出头的定位偏差也能控制在0.05mm以内。很多同尺寸机型会为了压缩成本用光轴搭配直线轴承，运动间隙会随着使用时长增加不断变大，这款机型直接选用成品线性导轨，虽然前期物料成本略高，但省去了后期频繁调整光轴同轴度的麻烦，长期使用的精度保持性提升明显。

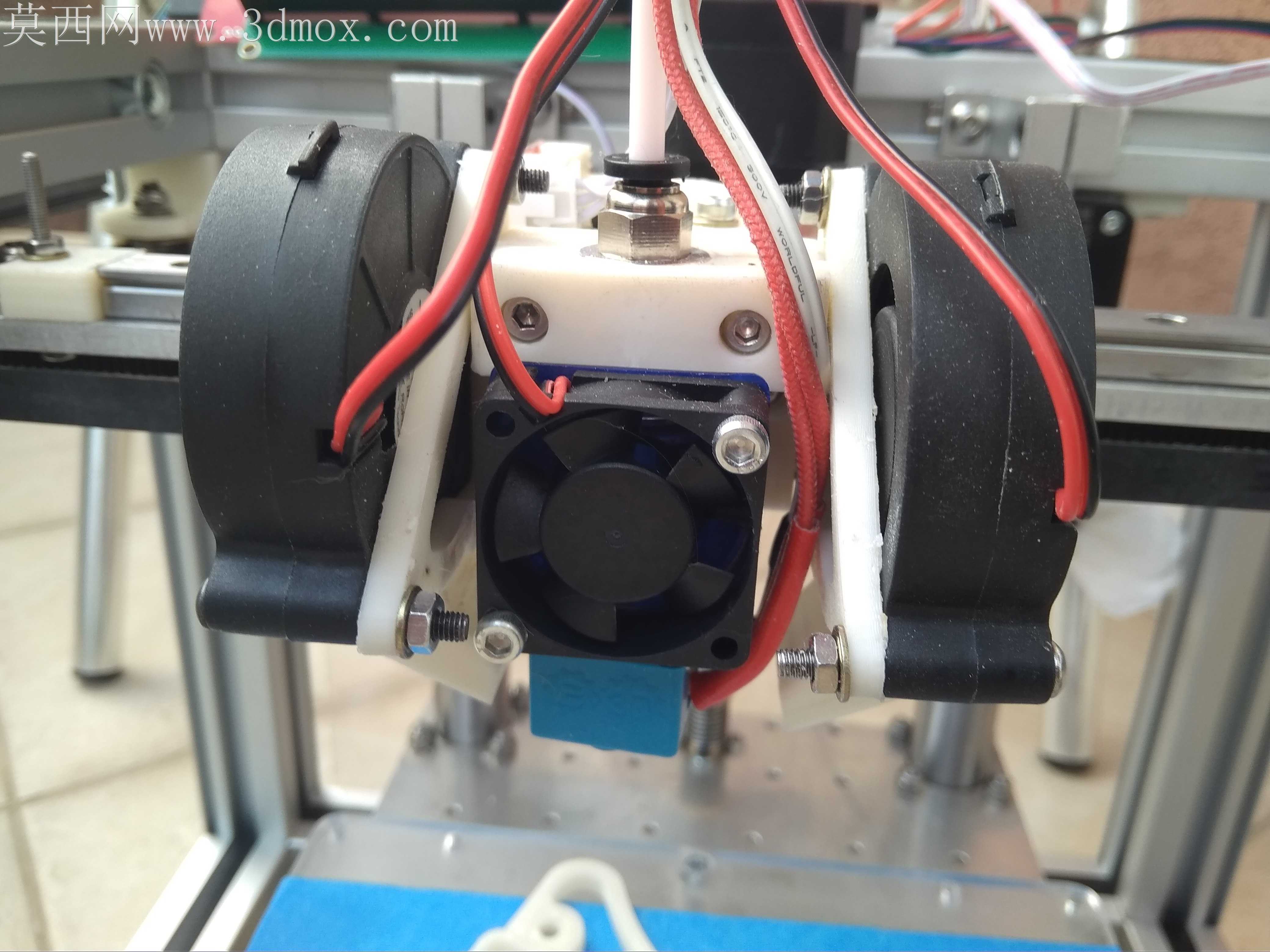

传动部分的惰轮配置做了针对性优化，每个GT2皮带惰轮由一对深沟球轴承加中间隔套组成，避免皮带高速转动时惰轮出现轴向窜动，不会出现皮带咬边、磨损过快的问题。X轴的皮带采用铝制皮带夹固定在挤出滑台上，夹紧力均匀分布在皮带整个宽度上，不会因为单点夹紧导致皮带局部应力集中，拉长皮带的更换周期。热端安装位置预留了通用安装孔位，不需要额外做转接件就能适配不同规格的E3D兼容热端，用户可以根据自己的打印需求更换不同流量的热端，适配PLA、PETG等不同耗材的打印需求。

调平环节没有配置自动调平传感器，反而选用了手动调平结构，对于小尺寸成型平台来说，三点手动调平的精度完全能满足日常打印需求，省去了自动调平传感器的接线、固件调试步骤，也降低了电路部分的故障概率，新手只需要配合普通A4纸完成一次调平，后续只要不剧烈搬动设备，两到三个月不需要重新调整平台水平度。Z轴的传动采用TR8丝杠搭配铜螺母，配合直线轴承的导向，Z轴的层间定位精度稳定，不会出现层纹错位、Z轴丢步的问题。设备的电控元件全部隐藏在铝型材框架的内侧空间，走线沿着型材槽位布置，不会出现线材剐蹭运动部件的隐患，整体外观整洁，放在桌面使用不会占用过多空间，也不会因为外露线材带来安全隐患。
