FLSUN机型适配轻量化挤出机构结构设计

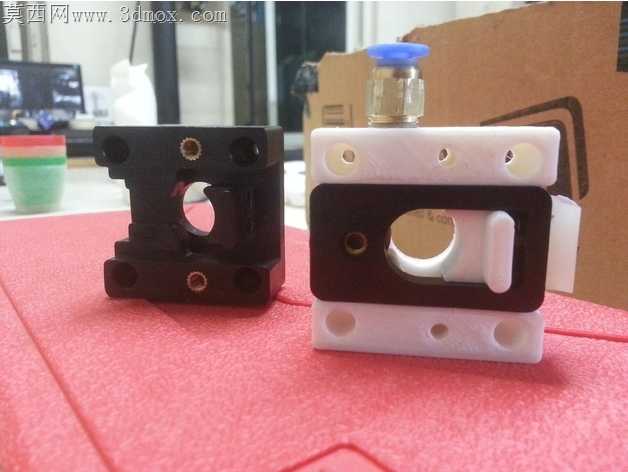

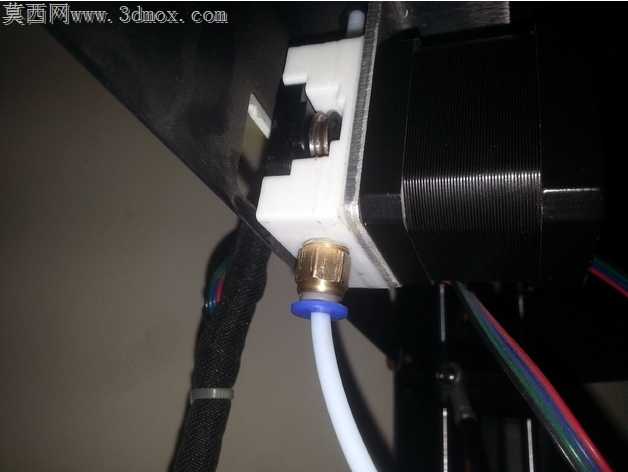

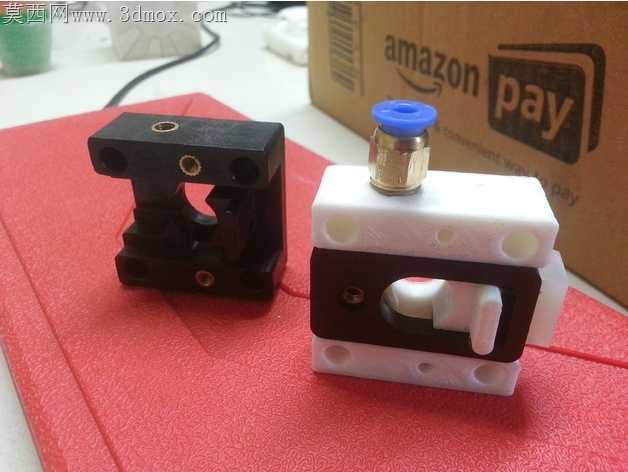

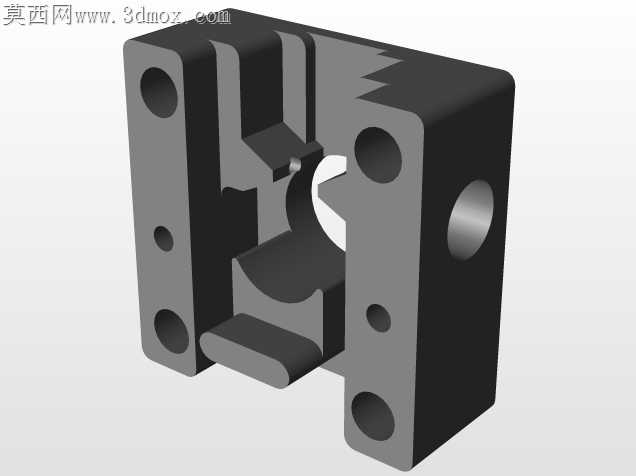

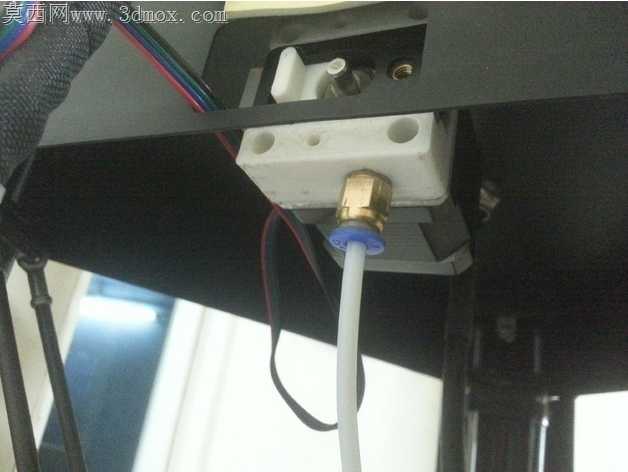

桌面级FDM设备的近端挤出结构，常年卡在送丝推力与运动惯量的矛盾点上——过重的挤出座会让X轴高速往复时出现振纹，刚性不足的安装位又会在长时间送丝后出现齿轮错位，啃丝、堵头的故障多半源于这组矛盾没处理好。这套适配FLSUN机型的挤出结构，从安装基准的公差匹配入手做了取舍，黑色POM材质的主体安装座预留了四个沉头安装孔，孔位同轴度公差控制在0.02mm以内，刚好匹配设备原有安装面的孔距，不需要额外打磨改装就能直接对位，避免了二次加工带来的安装面翘曲问题。送丝齿轮的容纳腔做了局部避空，U604ZZ轴承的安装位特意留了0.01mm的过盈量，压入后不需要额外打胶固定，长时间运转也不会出现轴承外圈跟转的问题，1mm钢丝弹簧的安装槽做了圆角过渡，弹簧压缩时不会出现卡滞刮擦，送丝压力的调节范围刚好覆盖PLA、PETG等常用耗材的进料需求。白色PEFE材质的进料导向块和黑色主体做了嵌入式拼接，气动接头的安装位直接做在导向块顶端，PC4-M10外螺纹接头拧入后，进料通道和送丝齿轮的切线方向完全对齐，耗材进入时不会出现弯折死角，哪怕是1.75mm的柔性耗材，也能顺畅送到齿轮咬合位，不会因为进料阻力过大出现送丝打滑。两块拼接件的贴合面做了0.05mm的错位容差，哪怕是FDM工艺打印的自制件，也能顺利拼合不会出现缝隙漏料的问题，顶端的蓝色快插接头不需要额外工具就能更换气管，日常维护时拆换耗材只需要按压接头顶部就能抽出料丝，比传统螺纹接头的操作效率高很多。结构上没有做多余的镂空减重，而是通过材质搭配把整体重量控制在合理区间，既保证了安装座的刚性，不会在高速打印时出现结构形变，又不会给X轴运动带来额外负载，长时间连续打印时，挤出座的温度不会因为电机热传导出现过高的情况，PEFE导向块的低摩擦特性也能减少耗材送进的阻力，哪怕是长时间打印大尺寸模型，送丝力度也能保持稳定，不会出现中途送丝不足导致的断料缺层。
