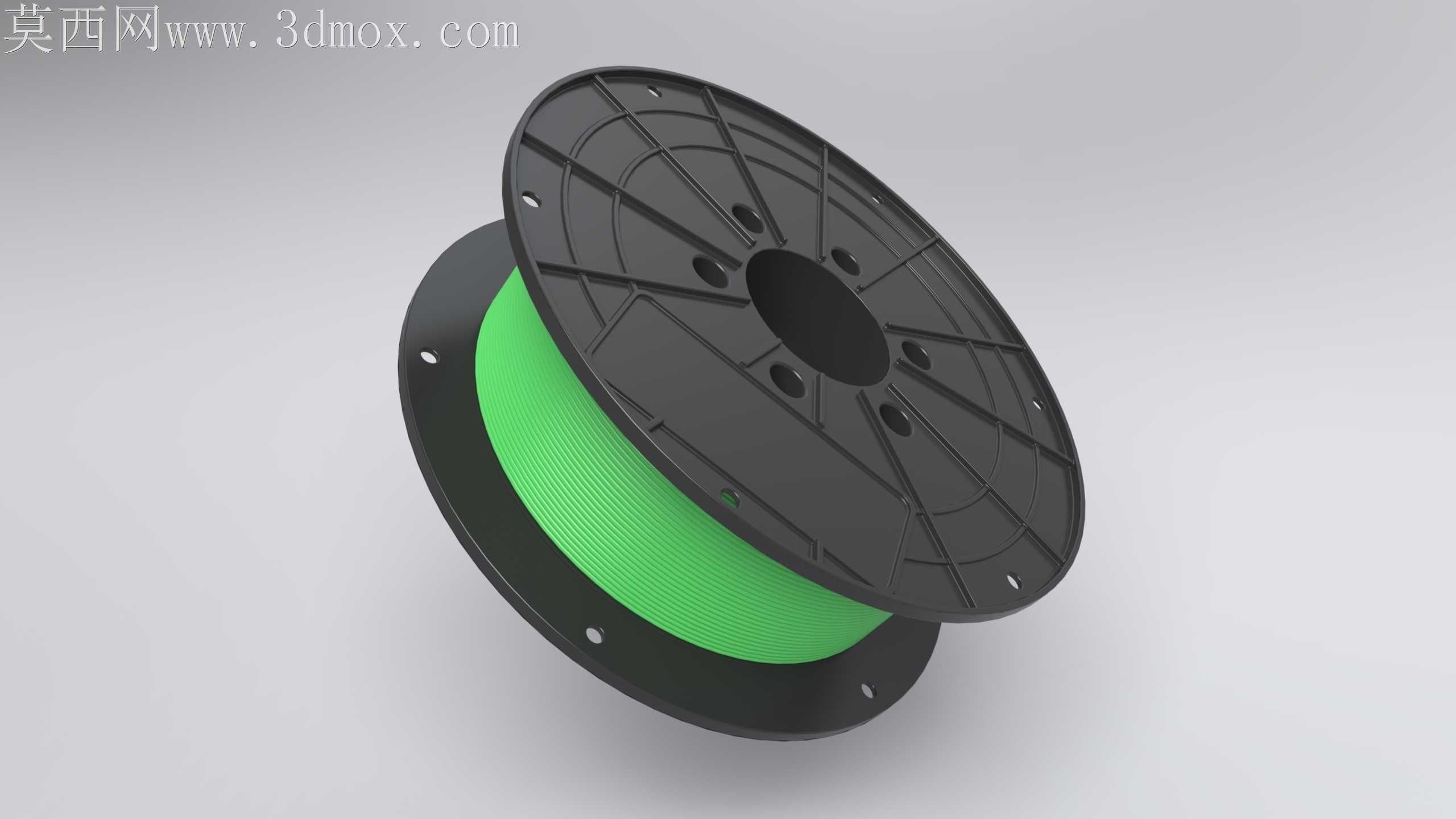

适配1.75mm耗材的FDM打印丝料线轴结构

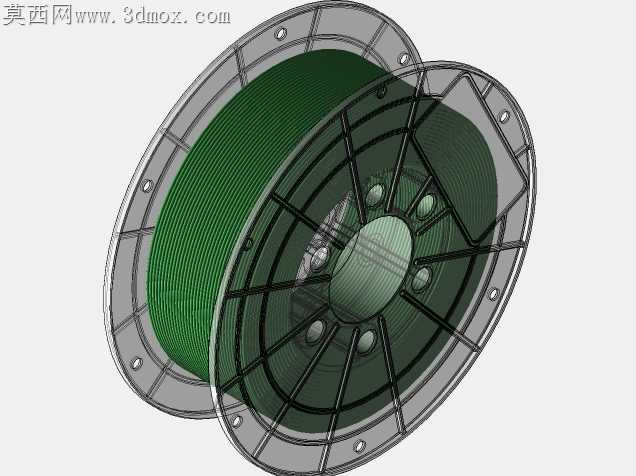

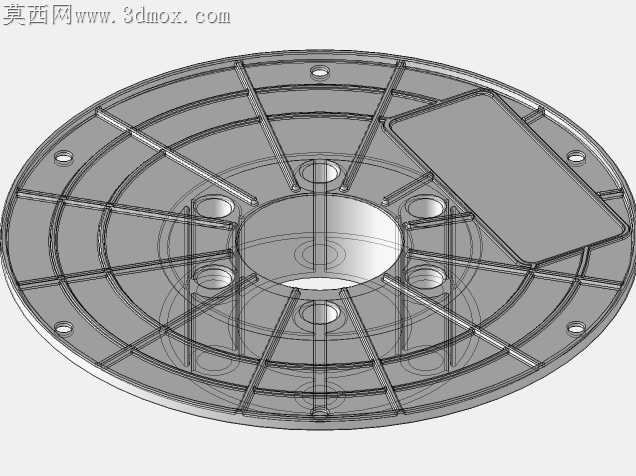

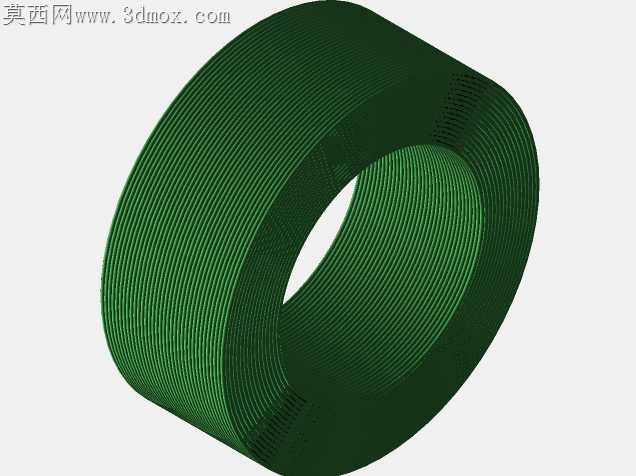

桌面级FDM打印作业中，耗材卡滞、排线乱层、转动卡涩是拖垮打印成功率的常见诱因，这类问题大多和线轴的结构设计缺陷直接相关。这款线轴的轮辐采用非对称放射式排布，没有沿用常规等宽等距的轮辐结构，靠近轴孔的位置做了局部加厚，外缘轮辐则做了等距减重开槽，既保证卷绕满料时的径向承重能力，又能减少注塑成型时的缩痕风险，避免轮面凹凸不平刮蹭耗材表层。线轴两侧挡盘的内侧面做了0.3度的微小拔模斜度，不是完全垂直于卷绕筒的平面，这个细节能避免耗材卷绕到边缘时被挡盘夹死，送料过程中耗材能顺滑脱出，不会因为边缘卡滞导致送料轮打滑、打印断料。卷绕筒的外表面做了细密的环状防滑纹，不是光滑的圆柱面，最内层的耗材不会因为满料卷绕的张力出现打滑松脱，也不会因为筒壁过于光滑导致整卷耗材松垮散线。轴孔位置做了三段式的定位凸台，适配市面上常见的料架转轴尺寸，凸台边缘做了R1.5的圆角过渡，没有尖锐棱角，线轴转动时不会和料架产生硬摩擦异响，长时间打印也不会磨出塑料碎屑掉落到耗材表面。挡盘外缘做了一圈1.2mm高的翻边，满料运输或者挪动时，最外层的耗材不会从挡盘边缘滑出脱落，翻边的厚度从根部到外缘做了渐变减薄，不会额外增加过多材料重量，也能避免边缘过于锋利割伤操作人员。轮辐上的安装孔位做了沉头设计，组装时螺丝头不会突出轮面，不会刮蹭到缠绕的耗材，也不会在转动时勾到料架上的其他部件。卷绕筒的内径尺寸经过反复校准，刚好适配1.75mm耗材的常规卷绕张力，不会因为筒径过小导致耗材弯折半径过小产生脆断隐患，也不会因为筒径过大导致整卷耗材体积过大，挤占打印机的料架安装空间。挡盘表面的加强筋没有做在外侧，全部布置在挡盘内侧面和卷绕筒的衔接位置，外侧保持平整，堆叠存放时多个线轴可以平稳叠放，不会因为加强筋凸起导致堆放歪斜。线轴整体的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，没有壁厚突变的位置，注塑生产时不会出现气泡、缺料的问题，成型后的线轴动平衡表现更好，高速送料转动时不会出现明显的晃动偏摆，避免送料张力波动导致的打印件层纹不均问题。
