手动缠绕式栈板货物裹包作业设备

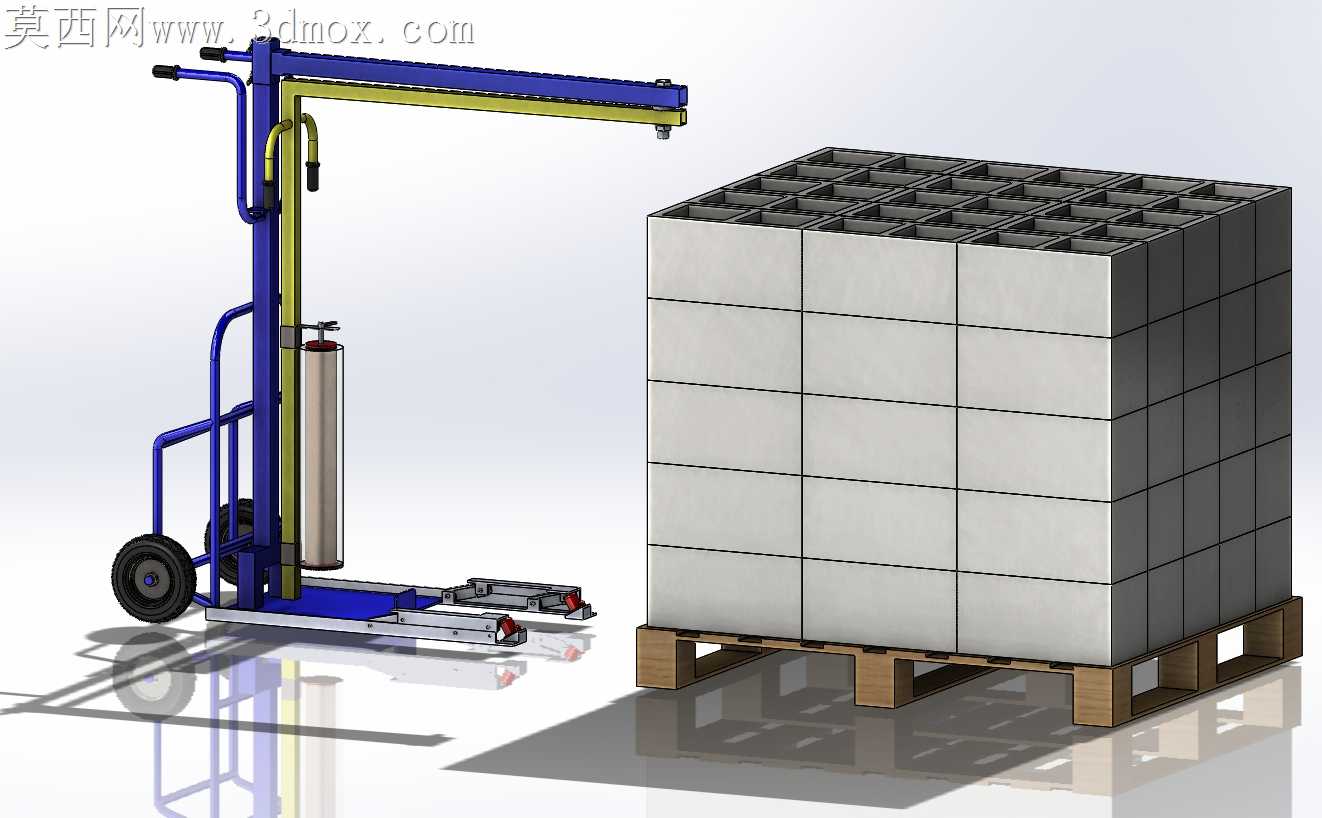

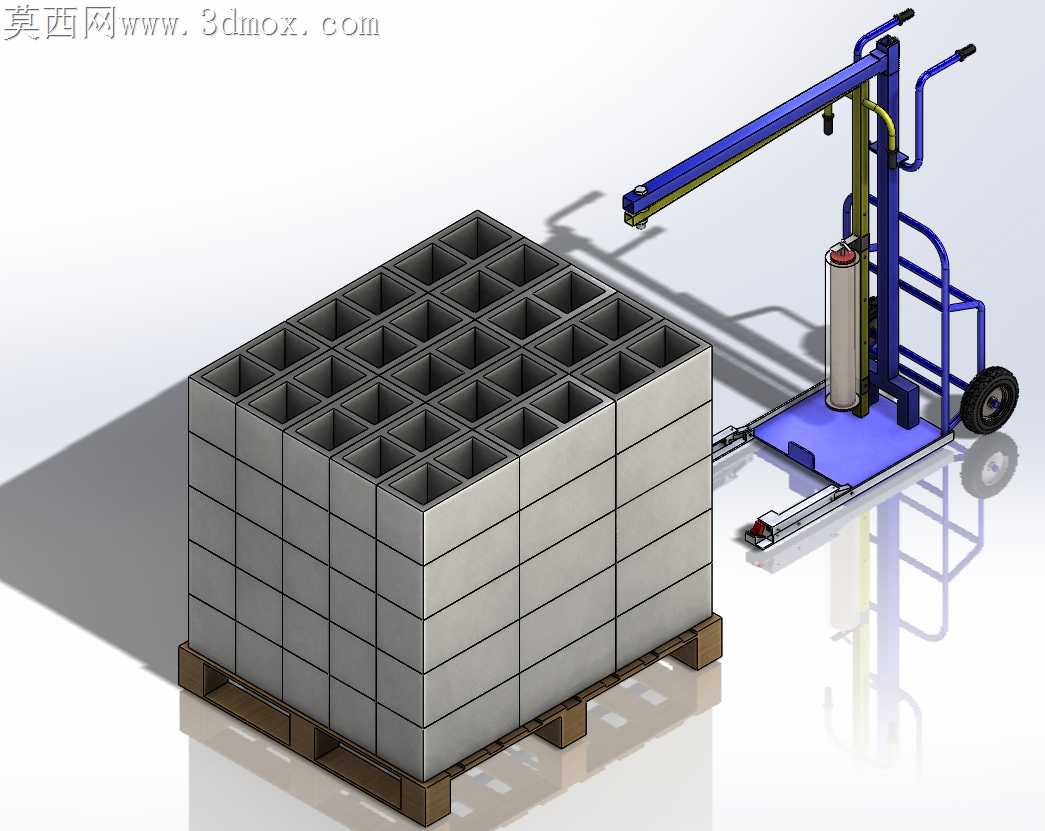

车间现场手动缠膜作业常出现膜卷固定不稳、拉伸力度不均导致的包装松垮、栈板边角膜层易破损问题，这款手动裹包设备的结构设计完全围绕这些现场痛点做了适配优化。底部带刹车的脚轮搭配可延伸的定位支臂，作业时支臂卡入栈板侧边的木墩间隙，无需额外固定就能让设备绕栈板做圆周运动，避免人工推行时的轨迹偏移，减少膜层重叠率过高造成的耗材浪费。悬臂部分采用分段式方管套接结构，管壁预留的等距定位孔可根据栈板堆货高度快速调整悬臂伸出长度，不用拆解紧固件就能适配1.2米到1.8米不同堆高的货物，悬臂末端的膜卷安装座做了阻尼可调设计，转动阻尼可根据缠绕膜的拉伸率需求实时调整，拉膜时不会出现膜卷突然松脱甩动的情况，也能保证每一圈膜的拉伸张力保持一致，裹包后栈板边角的膜层贴合度更高，转运过程中不会轻易散包。扶手位置的高度做了人体工学适配，握持处包胶处理避免长时间推行硌手，设备主体框架采用薄壁圆管弯折焊接，焊缝位置都做了打磨过渡处理，没有尖锐凸起，车间作业时不会刮破缠绕膜也不会划伤操作人员。膜卷放置位的托板做了下沉式设计，更换膜卷时只需将膜卷套入芯轴卡紧即可，不用抬升过高的高度，单人就能在十秒内完成换卷作业，适配常规500mm幅宽的缠绕膜卷。悬臂和立柱连接的转动部位采用自润滑铜套，日常作业无需频繁加注润滑油，铜套的间隙配合公差控制在0.05mm以内，悬臂转动时不会出现径向晃动，拉膜过程中膜面始终保持平整，不会出现褶皱导致的局部防护强度不足。设备底部的承托平板做了防滑压纹处理，膜卷临时放置时不会滑落，侧边的小挂钩可用来固定膜卷的断头，作业间隙不用把膜头随意搭在货物上沾染灰尘。针对水泥砌块这类硬质、边角尖锐的栈板货物，悬臂的转动半径做了冗余设计，拉膜时膜面和货物边角保持3到5厘米的间隙，靠膜的拉伸回缩力贴合在货物表面，避免尖锐边角直接戳破膜层，相比人工手持膜卷缠膜，能减少近三成的膜材损耗，同时作业人员不用绕着栈板反复走动弯腰，大幅降低长时间打包作业的腰部劳损。整个设备的拆解件都采用常规标准紧固件，没有定制异形件，车间日常维护时更换配件十分方便，哪怕是脚轮、铜套这类易损件，也能直接采购标准件替换，不用专门定制加工。
