手动台式乔木压力机结构设计

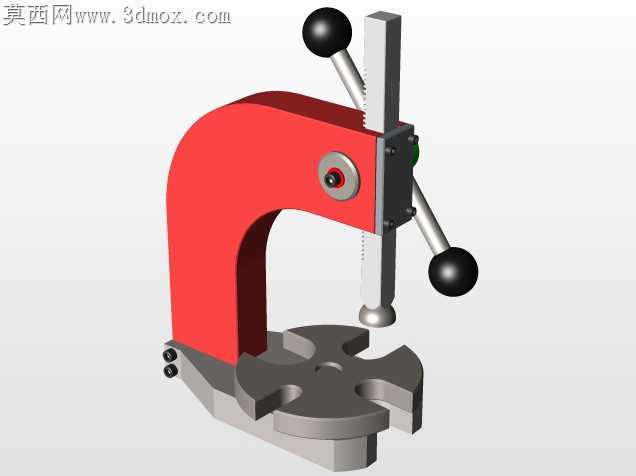

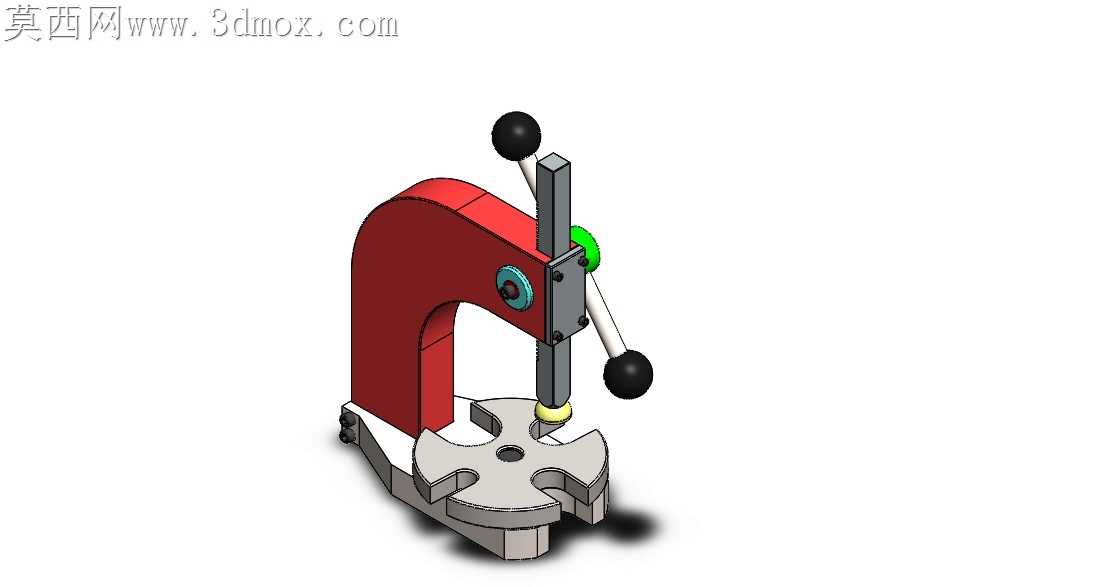

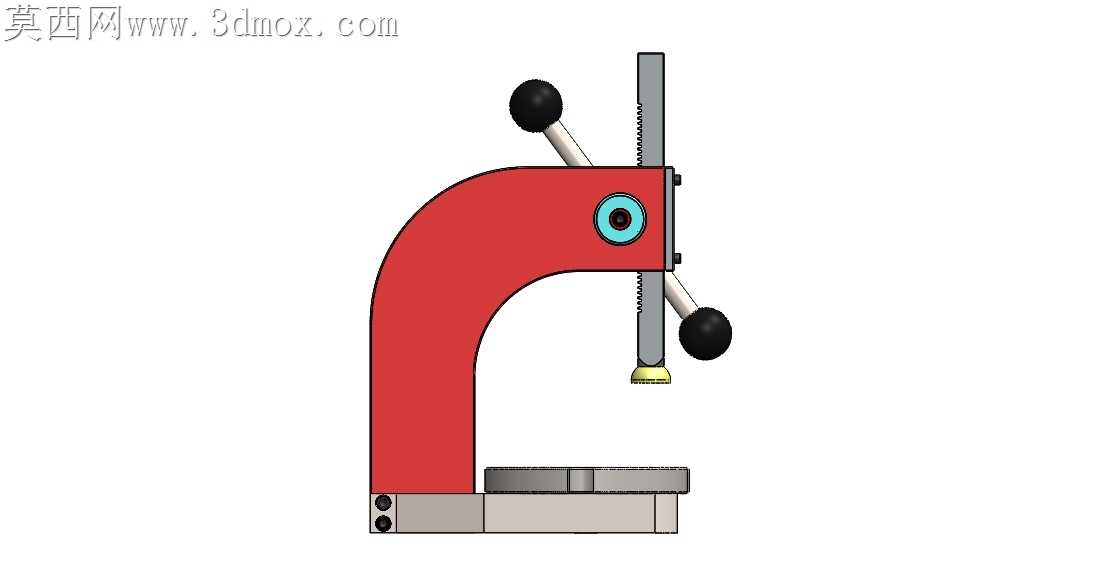

小批量零件压装工位最常碰到的问题，是气动压机行程冗余占空间、手锤敲装同轴度差导致工件崩边，这款手动台式压装设备的结构设计，刚好对准这类零散压装的实际痛点。C型弯臂的圆弧过渡没有做等厚处理，靠近压头受力端的壁厚比尾部安装端厚出四分之一，是因为压装时反作用力集中在弯臂开口侧，等厚设计长期使用会出现开口外张的塑性形变，变厚度处理能在控制整体重量的前提下，把满载下的开口形变量控制在0.02mm以内，不会出现压头偏移啃伤工件定位面的问题。

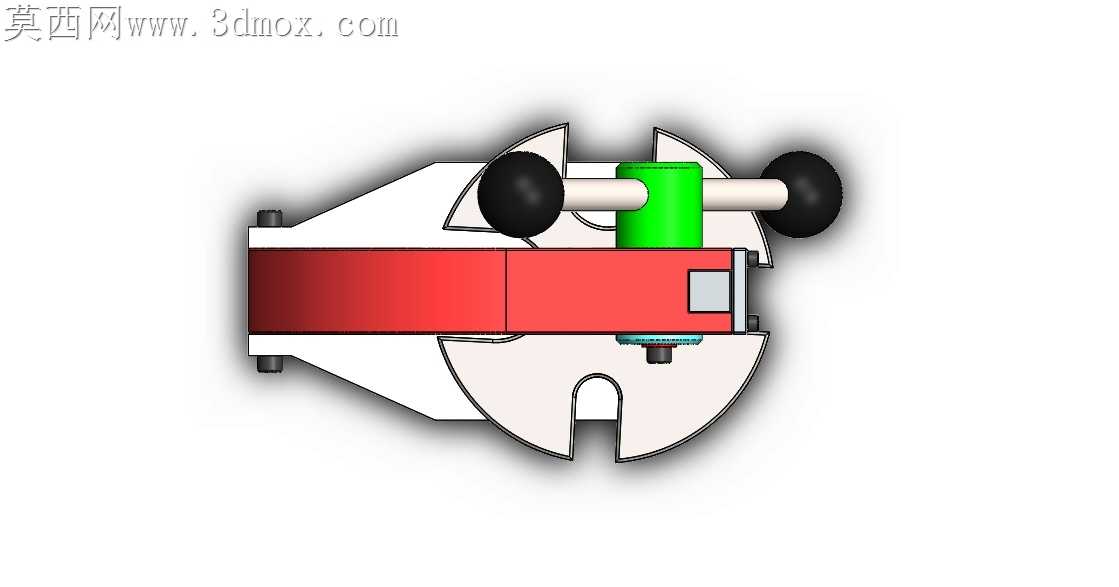

操作端的双球手柄没有直接和压杆做刚性连接，中间嵌套了铜基衬套，压装进给时手柄转动不会带动压杆跟转，避免压头端面和工件表面产生滑动摩擦刮伤镀层，衬套的配合公差选了H7/g6，间隙控制在0.01到0.03mm之间，既不会因为间隙过大出现手柄晃动感，也不会因为配合过紧在长期无润滑使用后出现卡滞。底部的三槽定位转盘做了快拆结构，和底座的配合止口做了1:50的锥度定位，更换不同规格的定位工装时不需要拧动紧固螺丝，向上提起就能取下，对准锥面放下就能自动找正，重复定位精度能控制在0.01mm以内，适配不同尺寸的销钉压装、轴承压入、小零件铆接的快速换模需求。

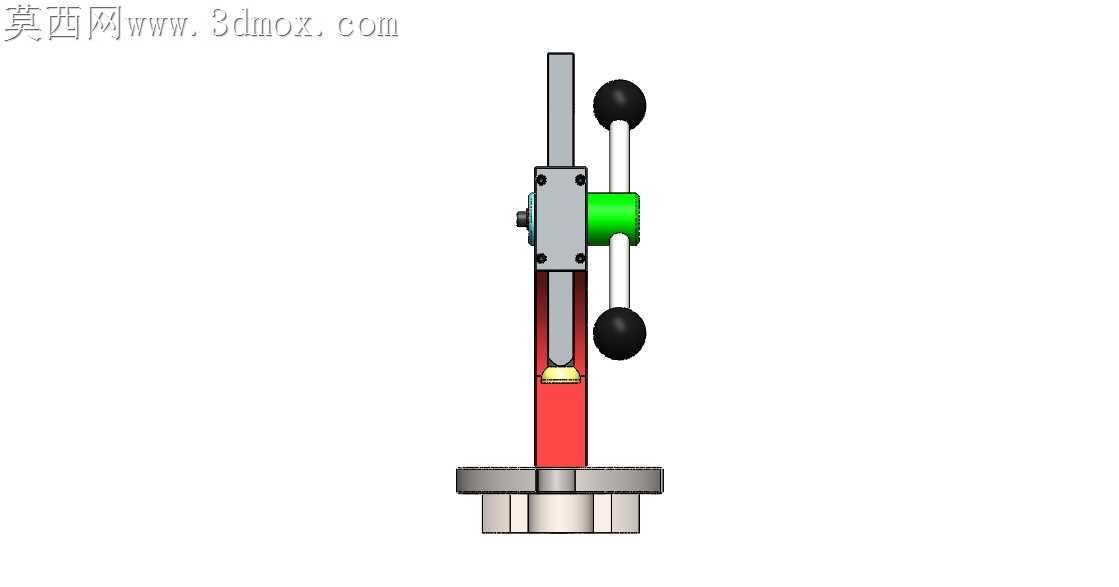

压杆的进给齿条没有做通长齿设计，只在有效行程范围内加工齿形，两端预留了10mm的光轴段作为硬限位，就算操作时用力过猛扳到行程极限，齿条也不会脱出齿轮啮合区间，避免齿条崩齿或者压杆直接冲出造成安全隐患。弯臂和底座的连接面没有用普通平垫锁紧，特意加了碟形弹簧垫圈，长期承受压装反冲力也不会出现连接螺栓松动的问题，不需要定期停机复紧螺栓。压头和压杆的连接采用了标准莫氏锥孔，更换不同形状的压头时不需要额外工具，插入锥孔就能靠自锁力固定，拔出时只需要从侧面的退刀孔敲动就能取下，比螺纹连接的压头换型效率高很多，也不会出现螺纹锈死拆不下来的问题。

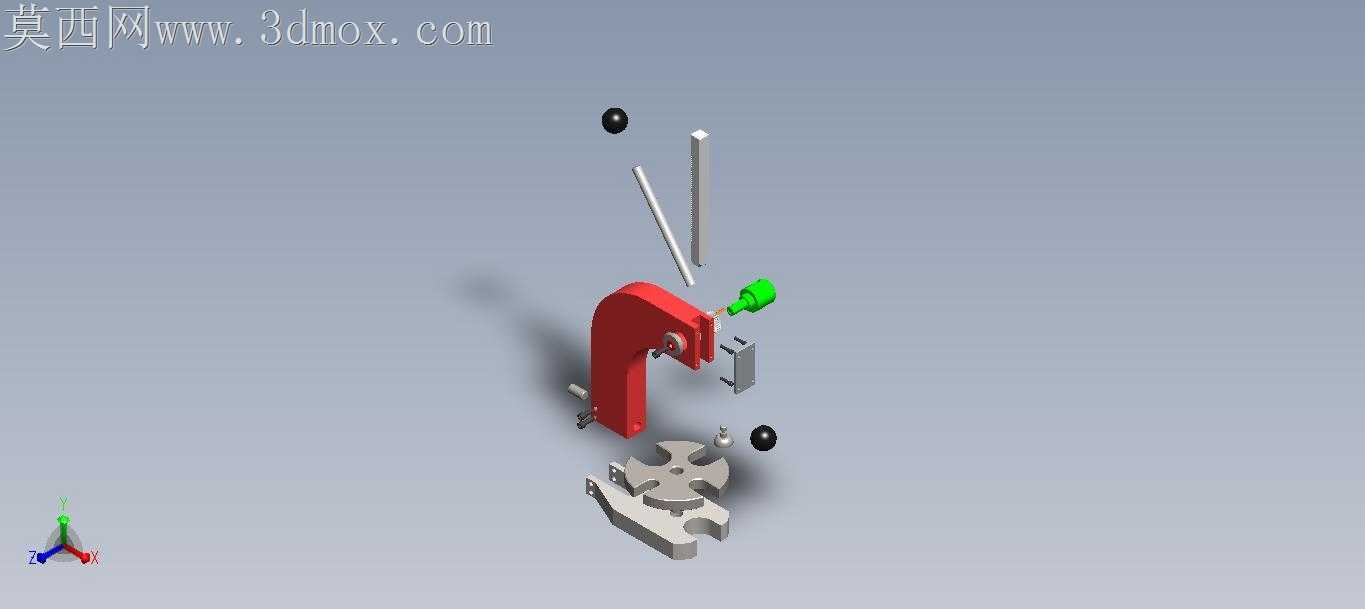

整机没有多余的复杂传动结构，所有运动副都暴露在可视范围内，日常维护只需要定期在齿轮和衬套位置抹少量润滑脂就能长期使用，没有气动元件的密封老化问题，也没有电动设备的线路安全隐患，适合放在实训工位做装配练习，也适合小型维修工位做零散压装作业，不会因为设备复杂出现操作门槛过高的问题。
